Topic: Zweitonmessung 80m, Verzerrungen (Read 8553 times)
|
|
dm6tt
schon länger dabei
 Offline
Posts: 90
Ich liebe dieses Forum!
|
 |
Zweitonmessung 80m, Verzerrungen
« on: 12. February 2016, 23:55:51 »
|
|
Hallo Leute,
wir haben heute im OV Zweitonmessungen mit 800/1200Hz durchgeführt.
Bei den unteren Bändern, besonders im 80m Band treten plötzlich bei Erhöhung des LineIn Gains 'Zacken' im Oszi-Bild auf (siehe Bild). Das Spektrum war komplett versaut.
Bei einem Lin Eingangspegel von 0,2Vss trat der Effekt etwa ab Gain17 auf, auch bei geringer Ausgangsleistung.
Wir haben es bei vier mcHF ausprobiert, bei allen trat der Effekt bei 80m auf, bei einem auch bei 40m.
Nach testweise Entfernen des C78 in der Antennenumschaltung (vor D3 Pin-Diode) trat der Effekt nicht mehr auf.
Anscheinend machen die Pin-Dioden hier bei niedrigen Frequenzen Ärger.
73, Marcus
|
| « Last Edit: 12. February 2016, 23:56:44 by dm6tt » |
 Logged
|
|
|
|
DF8OE
Administrator
Offline
Posts: 6284
Stellvertr. OVV I40, Jugend / Nachwuchsreferent
|
|
Re:Zweitonmessung 80m, Verzerrungen
« Reply #1 on: 13. February 2016, 07:04:11 »
|
|
Die PIN-Diodenumschaltung fliegt als nächste Modifikation raus und wird durch ein Relais mit einem Ruheschliesser ersetzt.
Dazu wird entfernt:D3, D4, RFC2, RFC3, R54, C79, C80.
Dort, wo D4 sass, werden zwei antiparallele Schottky-Dioden als Eingangsschutz eingelötet.
Es kommt ein Relais mit 5V Wicklung und einem Schließer dazu sowie eine Diode 1N4148 oä. und ein Si-Transistor NPN (unkritisch, BC547 o.ä.).
Die Verschaltung erfolgt wie folgt:
Arbeitswicklung Relais mit einem Ende an Masse, anderes Ende an den Emitter des Transistors, sein Collector an +5V, seine Basis an das nicht-Masse Pad von C80. Die Diode wird als Rückschlagspannungsdiode parallel zur Arbeitswicklung gelegt (Anode an Masse). Die Schaltkontakte kommen an das Lötpad D3(Anode) und D3(Kathode).
Das Relais kann problemlos mit den Anschlüssen zur Seite zeigend auf das PCB geklebt werden. Bei Wahl eines schnellen Kleinleistungsrelais wird selbst BK-Betrieb nicht verhindert.
Eine Aufnahme auf unsere Mod-Seite erfolgt in Kürze.
vy 73
Andreas
|
|
Logged
|
Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE
-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<
|
|
|
DG8WM
schon länger dabei
Offline
Posts: 72
Ich liebe dieses Forum!
|
|
Re:Zweitonmessung 80m, Verzerrungen
« Reply #2 on: 13. February 2016, 09:56:14 »
|
|
Hallo Marcus,
mich würde das Bild mit den Verzerrungen interessieren. Es ist in Deinem Beitrag leider nicht dabei.
|
|
Logged
|
73 de Werner, DG8WM
http://www.mdtweb.de
|
|
|
dm6tt
schon länger dabei
Offline
Posts: 90
Ich liebe dieses Forum!
|
|
Re:Zweitonmessung 80m, Verzerrungen
« Reply #3 on: 13. February 2016, 13:46:45 »
|
|

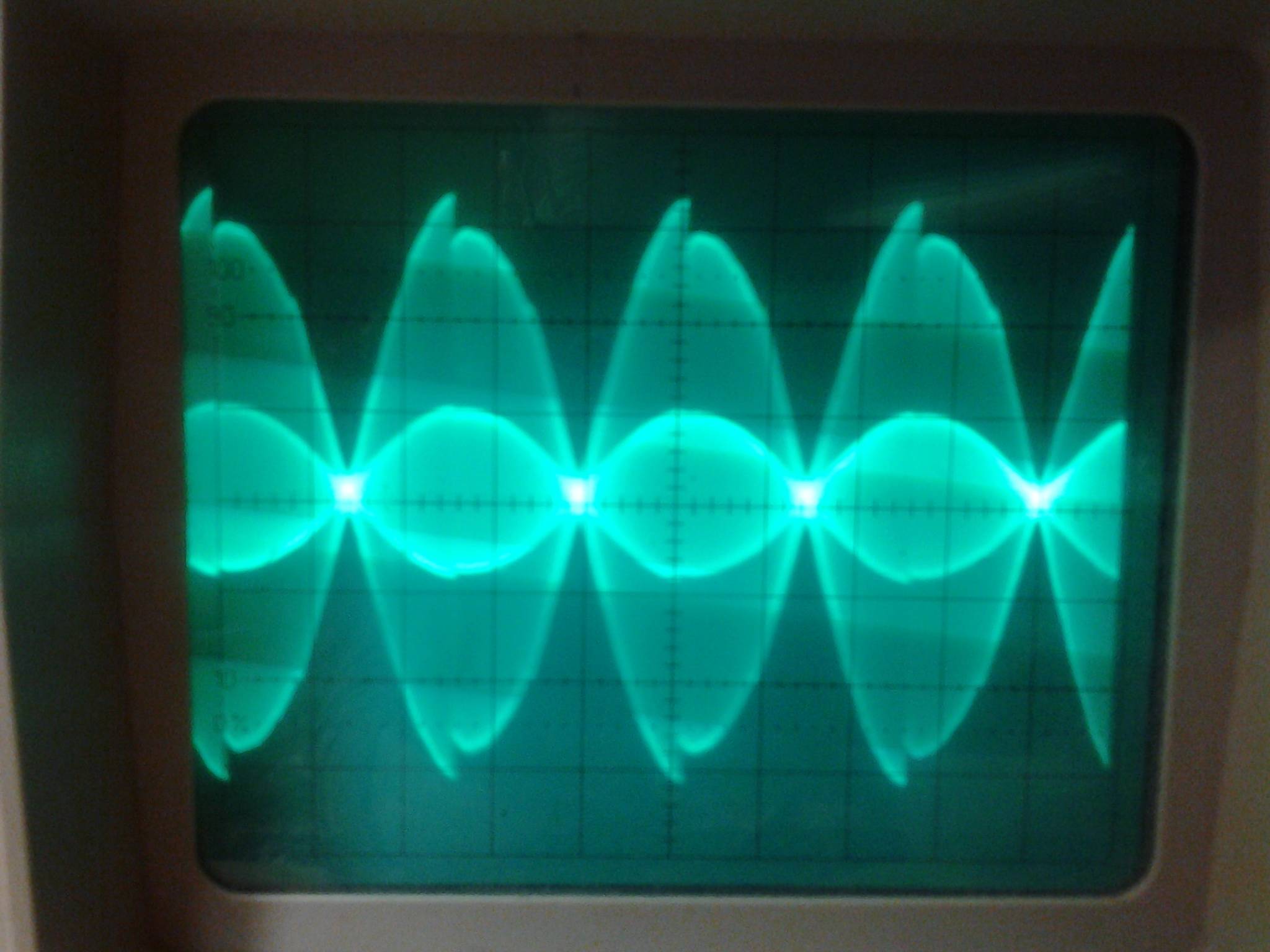

Anbei das Bild der 'Zacken'.
ALC schlägt dabei kaum aus, man bekommt im nicht verzerrten Bereich bei Zweitonansteuerung kaum Leistung raus.
|
|
|
|
daba
schon länger dabei
Offline
Posts: 52
Ich liebe dieses Forum!
|
|
Re:Zweitonmessung 80m, Verzerrungen
« Reply #4 on: 13. February 2016, 20:07:53 »
|
|
Hallo,
| Die PIN-Diodenumschaltung fliegt als nächste Modifikation raus und wird durch ein Relais mit einem Ruheschliesser ersetzt. |
|
Halelujha
Bei mir sind beim Testen der PA schon drei Dioden kapput gegange, Ich schätze die sterben thermisch.... wie auch immer, ich werde die nächsten Tage ein Relais einabuen. Nicht schön aber funktioniert.
|
|
Logged
|
|
|
|
DC4AS
noch länger dabei
Offline
Posts: 174
Ich liebe dieses Forum!
|
|
Re:Zweitonmessung 80m, Verzerrungen
« Reply #5 on: 14. February 2016, 11:36:18 »
|
|
Hallo Andreas,
ich habe die Schaltungsänderung mal durchgeführt:
Ein Relais G6K-2P 5V passt mit den Anschlüssen 6und7 perfekt auf die Lötanschlüsse der D3 (hoffe die 3ms Set/Reset-Time reichen aus).
Der Transistor kann am Lötpad des C80 angelötet werden (Basis).
5V hol ich vom C90.
Die Schottkydioden (ich hatte BAS 83 da)passen auf den Platz D4.
Die Masse für das Relais direkt an dem Masseanschluss D4....
Funktioniert bestens.
Gruss Andreas
Ich kann weiterhin keine Bilder anhängen...sonst hätte es nen Schaltplan gegeben.
|
| « Last Edit: 14. February 2016, 11:38:17 by DC4AS » |
Logged
|
|
|
|
DG3NEO
schon länger dabei
Offline
Posts: 96
Ich liebe dieses Forum!
|
|
Re:Zweitonmessung 80m, Verzerrungen
« Reply #6 on: 14. February 2016, 12:00:59 »
|
|
.. Ich kann weiterhin keine Bilder anhängen...sonst hätte es nen Schaltplan gegeben.
|
|
Hallo Andreas, kannst Du mal versuchen, ohne Nachricht(entext) nur ein Bild einzustellen?
73, Thomas
PS: es scheint wichtig zu sein, den Anhang VOR der Benutzung von "Vorschau" oder "Eintrag" mittels 'Durchsuchen' anzuhängen
|
|
Logged
|
JN59MN
|
|
|
DC4AS
noch länger dabei
Offline
Posts: 174
Ich liebe dieses Forum!
|
|
Re:Zweitonmessung 80m, Verzerrungen
« Reply #7 on: 14. February 2016, 12:05:36 »
|
|
hier hoffe ich kommt das Bild....
tztz nee das geht nicht
nun hab ich 3 Browser getestet und verschiedene Vorgehensweisen...Ich kann keine Bilder schicken
|
| « Last Edit: 14. February 2016, 12:06:27 by DC4AS » |
Logged
|
|
|
|
|
|
DG3NEO
schon länger dabei
Offline
Posts: 96
Ich liebe dieses Forum!
|
|
Re:Zweitonmessung 80m, Verzerrungen
« Reply #9 on: 14. February 2016, 12:47:35 »
|
|
hier hoffe ich kommt das Bild....
tztz nee das geht nicht
|
|
Du kannst mir auch das Bild/die Bilder schicken (PM), und ich stelle sie ein.
73, Thomas
|
|
Logged
|
JN59MN
|
|
|
DC4AS
noch länger dabei
Offline
Posts: 174
Ich liebe dieses Forum!
|
|
Re:Zweitonmessung 80m, Verzerrungen
« Reply #10 on: 14. February 2016, 13:28:59 »
|
|

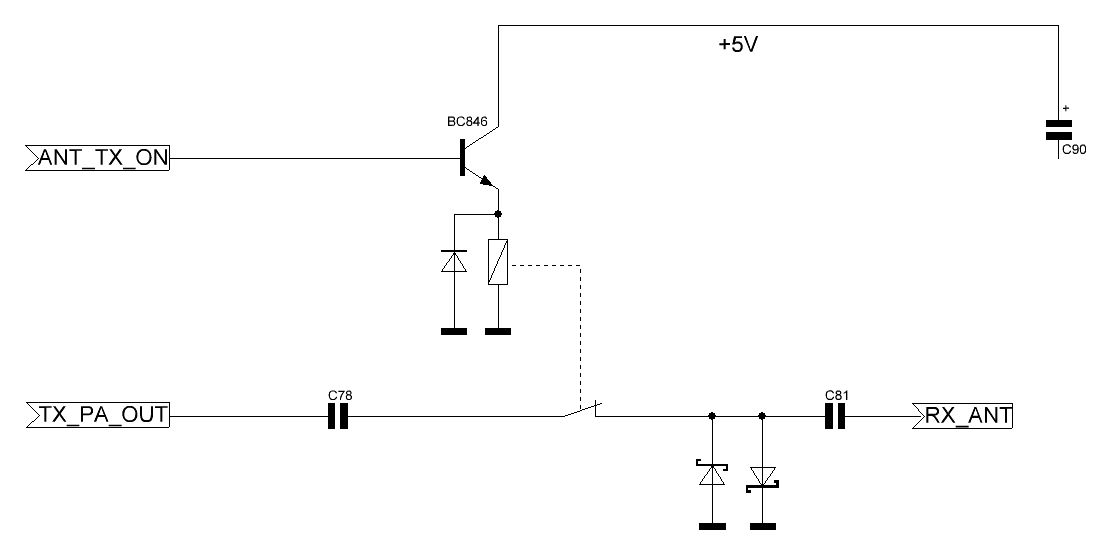

Text eingeben....Bild wählen und eintragen drücken...genau so mach ich das .....
und is ein Bilde dran??
... tztz warum geht das jetzt und vorher paar mal nicht???
|
|
|
|
dm6tt
schon länger dabei
Offline
Posts: 90
Ich liebe dieses Forum!
|
|
Re:Zweitonmessung 80m, Verzerrungen
« Reply #11 on: 14. February 2016, 14:04:47 »
|
|
Braucht man C81 / C78 noch?
Die können doch eigentlich raus und durch 0R etsetzt werden.
|
| « Last Edit: 14. February 2016, 14:05:40 by dm6tt » |
Logged
|
|
|
|
|
|
dk4sx
noch länger dabei
Offline
Posts: 246
|
|
Re:Zweitonmessung 80m, Verzerrungen
« Reply #13 on: 14. February 2016, 16:16:16 »
|
|
Hallo,
was mich jetzt aber stark interessiert, ob tatsächlich schon mal jemand Intermodulationsmessungen gemacht hat. Chris wurde das auch schon gefragt, aber selbst als "Erfinder" hat er das nicht getan. Da gibt es m. E. eine große Lücke zu schließen, denn es sind schon OMs auf dem Band mit dem MCHF UND PA. Eine solche Zusammenschaltung sollte natürlich schon dem Stand der Technik entsprechen.
73, Uli, DK4SX
|
|
Logged
|
73, Uli, DK4SX
|
|
|
|
|
