[gelöst]Kurzschluss auf 3 neuen(!) STM32F746G-DISCO Boards
« on: 26. December 2018, 17:06:05 »
|
|
Hallo Thomas,
ich hoffe Du hast die Feiertage gut überstanden.
Mein STM32F746G-Discovery-Disco Board habe ich mittlerweile erhalten,
die Software Übertragung mit dem USB Port funktionierte einwandfrei.
Das Board funktioniert auch mit dem Programm und +5V-USB prima!
Jetzt kommt das Aber!!!
Das Board funktioniert aber nicht mit der +5V-extern wenn die Brücke von USB auf extern gesteckt wird.
Die Spannug an JP2 soll laut Platiene +5V haben,
die brechen aber an einem Labornetzteil mit Strombegrenzung sofort zusammen.
Mit dem Ohmmeter wird an dem Stecker JP2 immer 0R gemessen !!!
Ich es mit zwei Boards so festgestellt, welchen Fehler mache ich ?
Viele liebe Grüße an Deine Frau und Dich lieber Thomas.
Werner
|
| « Last Edit: 08. January 2019, 06:48:18 by DL8EBD » |
 Logged
|
|
|
|
F4HTX
schon länger dabei
Offline
Posts: 66
Scotty, energize...
|
|
Kurzschluss auf neuem DISCO Board
« Reply #1 on: 26. December 2018, 17:18:52 »
|
|
Hello Werner,
My guess is you have to update the STM software of your Disco board, I experienced the same strange behaviour on a recent project overhere.
73's
François
|
|
|
|
Werner
noch länger dabei
Offline
Posts: 135
Ich liebe dieses Forum!
|
|
Kurzschluss auf neuem DISCO Board
« Reply #2 on: 26. December 2018, 18:33:06 »
|
|
Hallo Thomas,
mein ST-LinkUpgrade lautet :V2.J29.M18
die Version von Jack finde noch nicht.
Vielen Dank auch Dir Jack für Deine Info!
vy73
Werner
|
|
Logged
|
|
|
|
Werner
noch länger dabei
Offline
Posts: 135
Ich liebe dieses Forum!
|
|
Kurzschluss auf neuem DISCO Board
« Reply #3 on: 27. December 2018, 12:10:34 »
|
|
Hallo Thomas,

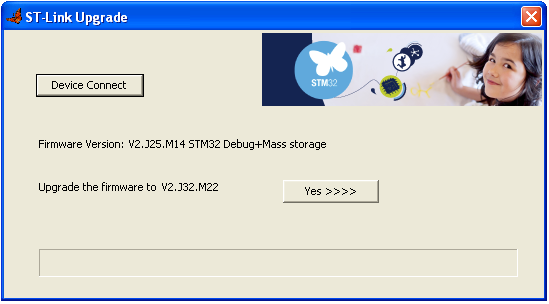

habe heute neue ST-LinkUtility Software V4.3.0.0 und neue Firmware
V2.J32.M22 beides installiert.
Leider habe immer noch den gleichen Fehler mit +5V Sp2 !
ich bekomme am Samstag von „Mouser „ ein neues STM32F7 -Discovery-Disco Board sicher aus einer anderen Serie !!!
dann melde ich hoffentlich einen Erfolg oder auch nicht !
vy73
Werner
|
|
Logged
|
|
|
|
Werner
noch länger dabei
Offline
Posts: 135
Ich liebe dieses Forum!
|
|
Kurzschluss auf neuem DISCO Board
« Reply #4 on: 27. December 2018, 14:05:03 »
|
|
Thomas,
ich habe den Kurzschluß von vorne bis hinten gesucht optisch und mit dem Multimeter.
Mich macht sehr stutzig, der Fehler ist bei zwei Boards vom gleichen Händler und der selben charge aufgetreten !
Das sieht schwer nach einem Serienfehler aus.
Ich warte mal ab was sich mit dem Board von Mouser zeigt !
vy73
Werner
|
|
Logged
|
|
|
|
Werner
noch länger dabei
Offline
Posts: 135
Ich liebe dieses Forum!
|
|
Kurzschluss auf neuem DISCO Board
« Reply #5 on: 27. December 2018, 16:08:55 »
|
|
Hallo Thomas,
zur Frage 1) das Board funktioniert über USB mit +5V versorgt meiner Meinung nach einwandfrei.
zur Frage 2) die beiden Boards kamen über Amazon Rumänien oder Bulgarien.
Das neue bekomme ich am 31.12.18 von Mouser !
U12 und das Umfeld sind oK sonst fehlen die 3V3_ST_Link und das Board funktioniert nicht mehr.
Lieber Thomas, danke für deinen tollen Beistand.
Ich denke das wir dem Problem immer näher kommen,der Aufbau die Schaltpläne lesen und Fehler analysieren macht in unserem Hobby am meisten Spaß .
vy73
Werner
|
|
Logged
|
|
|
|
Werner
noch länger dabei
Offline
Posts: 135
Ich liebe dieses Forum!
|
|
Kurzschluss auf neuem DISCO Board
« Reply #6 on: 27. December 2018, 17:05:26 »
|
|
Thomas,
deinen Verdacht mit dem Kurzschluss in einer Ebene der Multilayer Platine kann
ich nur bestätigen!
Die Messungen bei offenem Jumper habe ich auch schon alles geprüft .
Die Fa. Mouser wird es zeigen.
Am Montag wissen wir mehr !!!!!
einen schönen Abend wünsche ich Noch.
vy73
Werner
|
|
Logged
|
|
|
|
Werner
noch länger dabei
Offline
Posts: 135
Ich liebe dieses Forum!
|
|
Kurzschluss auf neuem DISCO Board
« Reply #7 on: 01. January 2019, 09:01:29 »
|
|
Hallo Thomas,
ich wünsche allen ein frohes neues Jahr Gesundheit und weiter viel Freude an unserem Hobby !!!

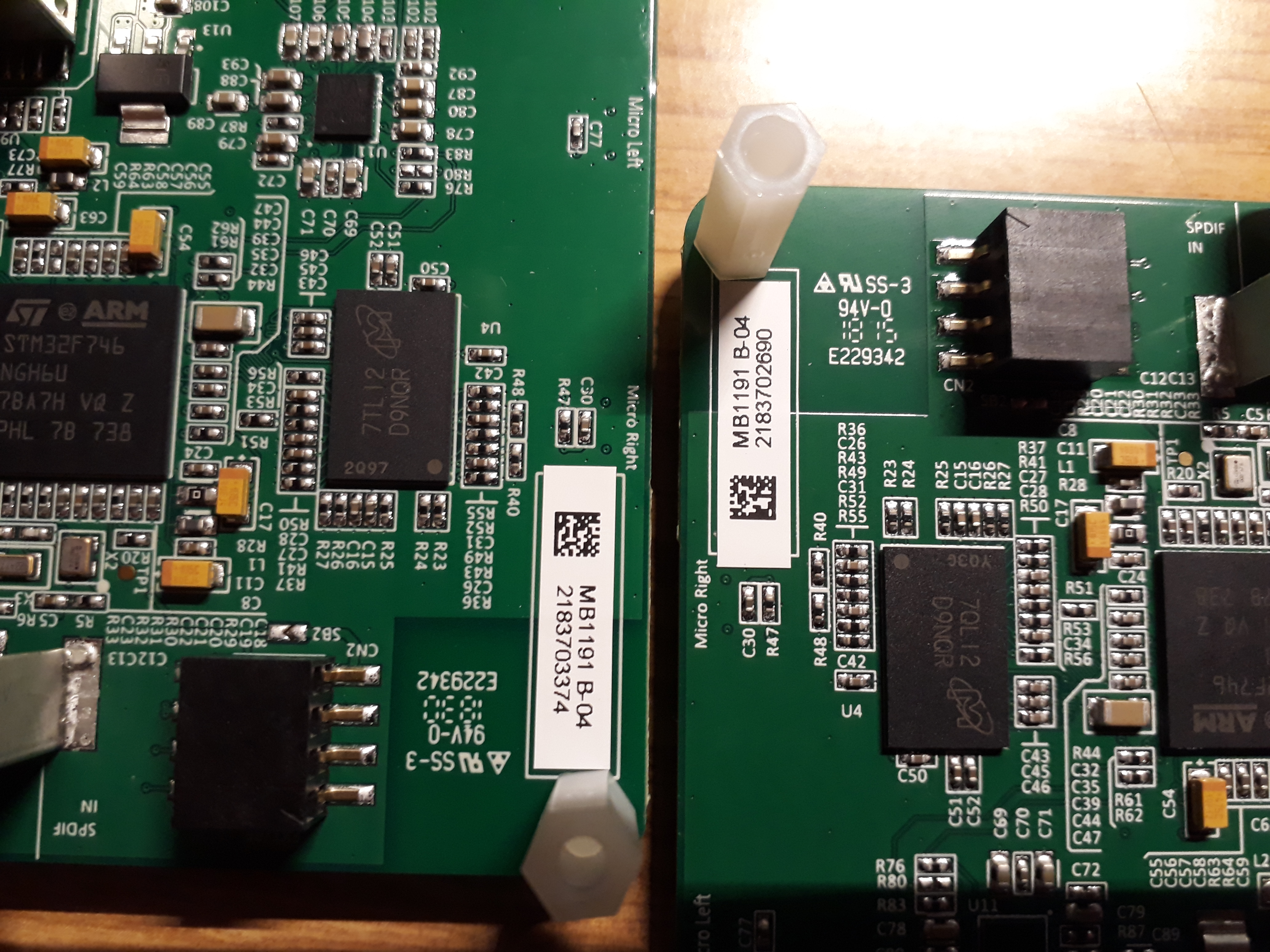

Das neue Discovery-Board von Mouser weist den selben Kurzschluß am J2 auf wie die beiden von Amazon, alle drei kommen laut Nummer von selben Hersteller !
Ich werde mir für den +5V Anschluss einen anderen Zugang suchen etc. USB Buchse
intern geht ja auch.
Vieleicht hat Jemand im Forum ja das gleiche Problem ?
vy73
Werner
|
|
|
|
Werner
noch länger dabei
Offline
Posts: 135
Ich liebe dieses Forum!
|
|
Kurzschluss auf neuem DISCO Board
« Reply #8 on: 01. January 2019, 15:25:55 »
|
|
Hallo Thomas,
ich stelle Dir gerne das neuere Discovery-Disco Board zur Verfügung,
Das Board ist von Mouser und kam von USA und die beiden Brücken wurden von
mir noch nicht geändert sind ja nur für das Eingangsboard wichtig. (CN5-A5XA6)
Dem Board wurde die Software nur geladen ansonsten noch orginal.(SN-MB1191B-04/2183703347).(ohne SD-Card)
Das Board geht am Mittwoch per DHL an deine Adresse!
Thomas ich habe noch eine Bitte, mir fehlen die drei ICs und der 27,00MHz Quarz für das Eingangs-Board.
Hast Du die Teile vielleicht noch über ?
Danke für dein Angebot das Board mal zu überprüfen.
vy und ein gutes neues Jahr !
Werner
|
|
Logged
|
|
|
|
Werner
noch länger dabei
Offline
Posts: 135
Ich liebe dieses Forum!
|
|
Re:[gelöst]Kurzschluss auf 3 neuen(!) DISCO Boards
« Reply #9 on: 03. January 2019, 17:20:27 »
|
|
Hi Thomas,
ich bin einfach platt !
Das alle drei Boards den gleichen blöden Fehler aufweisen sollten,
daran wollte ich einfach nicht denken!
Man wird so alt wie ein Haus und lernt immer noch nicht aus.
Alle Achtung Du bist einfach "KLASSE" Thomas !!!
Du hattest ja schon den Verdacht angedeutet Fehler zwischen JP1 und JP2
müsste der Fehler liegen.
Der Fehler bei drei gleichen neuen Boards hat mich einfach davon abgehalten
da Teile auszulöten.
Nach deinem super Tipp ist mein Kurzschluss auch fort.
vy73
Werner
|
|
Logged
|
|
|
|
peter_77
Urgestein
Offline
Posts: 735
THE mcHF and UHSDR forum !
|
|
Re:[gelöst]Kurzschluss auf 3 neuen(!) DISCO Boards
« Reply #10 on: 07. January 2019, 17:58:51 »
|
|
Mein Board (Amazon) habe ich nun auch in den Händen.
Thomas, wie kann man prüfen ob das auch einen Kurzen hat ?
5V Pin des verdächtigen Pfostensteckers nach Masse mit dem Ohmmeter und Pieper durchklingeln und wenns klingelt hab ich ne Brücke und wenn nicht keine ?
Eigentlich ist der 5V Output da ja ganz hilfreich. Ich würde den gern lassen wenns irgend geht und dann etwas kratzen und mit weniger Zinn wieder auflöten.
|
|
Logged
|
|
|
|
DF5LI
alter Hase
Offline
Posts: 371
Ich liebe meinen SParrow !
|
|
Re:[gelöst]Kurzschluss auf 3 neuen(!) STM32F746G-DISCO Boards
« Reply #11 on: 09. January 2019, 14:18:09 »
|
|
Gut, dass wir dich haben, Thomas! Eben wurde mein Disco-Board von Amazon geliefert. Gleich mal nachgemessen am JP2 und - satter Kurzschluss! Abgelötet, gereinigt und neu verlötet - alles ok! Dann kann's ja bald losgehen mit meinem EU1KY-Analyzer!
|
|
Logged
|
73, Harri
|
|
|
peter_77
Urgestein
Offline
Posts: 735
THE mcHF and UHSDR forum !
|
|
Re:[gelöst]Kurzschluss auf 3 neuen(!) STM32F746G-DISCO Boards
« Reply #12 on: 19. January 2019, 08:46:07 »
|
|
Ich habe meins (Amazon) auch heute mal unter die Lupe genommen.
Ergebnis: Ebenfalls glatter Kurzschluss !
Genau das gleiche Drama, das schein ein Serienfehler zu sein.
Es ist übrigens genau so wie Thomas beschreiben hat. Die Lötstopmaske deckt am 5V Pad die umgebenden Masse nicht ab und die Lötung der Steckleiste schliesst dann die 5V kurz.
|
|
