Topic: Pocket-Receiver mit Exciterausgang (Read 5336 times)
|
|
OE3HKC
alter Hase
 Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
 |
Pocket-Receiver mit Exciterausgang
« on: 27. May 2019, 18:31:16 »
|
|
Hallo liebe Freunde,
ich habe mir zum Ziel gesetzt, hier nach all den hightech Projekten ein einfacheres reinzustellen, das ich als "Entspannungsübung" so nebenbei betreiben möchte.
Es ist ein extrem "abgespeckter" SDR-Receiver a la mcHF, gepaart mit meinen Erkenntnissen, die ich durch den Bau meines MiniTRX gewonnen hatte, kompatibel zur UHSDR-Firmware, klein und handlich für die Westentasche, betrieben über 3 Stück NiZn-Akkus (also ca 5Volt), mit einem 2,8" Display (hab eine Menge davon schon vor Jahren gesammelt), allerdings auch mit einem +10dBm-TX-Ausgang für eine eventuelle nachgeschaltete Verstärkerstufe...
eingefallen ist mir diese Sache in einer relativ schlaflosen Vollmondnacht... alles hat auch seine guten Seiten...

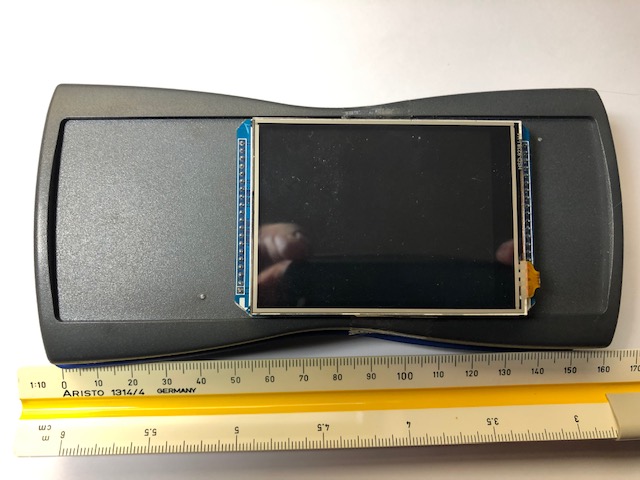

das Gehäuse, in das ich das Gerätchen verfrachten möchte, ist von Conrad, Bilder folgen gleich....
 Helmut
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:Pocket-Receiver mit Exciterausgang
« Reply #1 on: 27. May 2019, 18:32:45 »
|
|

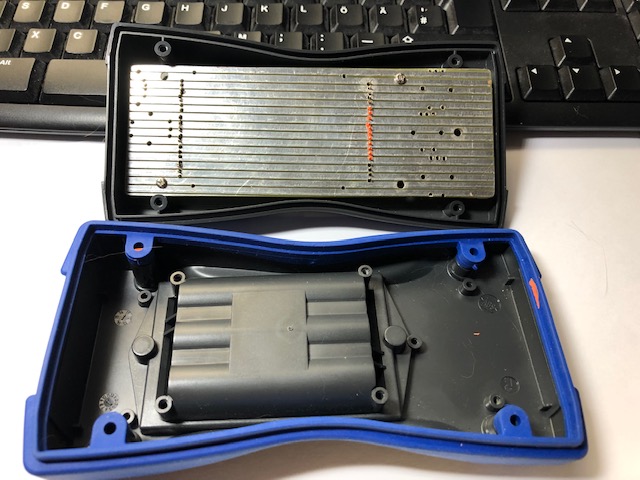

und so siehts innen aus, Platz ist ja nicht grad viel...
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:Pocket-Receiver mit Exciterausgang
« Reply #2 on: 27. May 2019, 18:42:20 »
|
|
Es werden 3 oder 4 Platinen darin untergebracht...
eine Hauptplatine mit MCU, Codec, RX und TX-Mischer
eine Bandfilterplatine (wird bereits gefertigt)
eine Ladeschaltungs/Stromversorgungsplatine für die NiZN-Akkus
und eine Peripherie-Anschlussplatine für Antenne und Mic/PTT, Line in/out, usw. usw....
jetzt Stromlauf und Bestückungsplan der MiniBandfilterplatine, 42x47mm klein, doppelseitig bestückt....
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:Pocket-Receiver mit Exciterausgang
« Reply #3 on: 27. May 2019, 18:45:14 »
|
|
und letztendlich noch ein zip mit den Gerberfiles, für die ich Andreas ersuchen möchte, sie auf Kompatibilität mit Kicad zu prüfen...
vy 73 erstmals für heute,
Helmut
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:Pocket-Receiver mit Exciterausgang
« Reply #4 on: 27. May 2019, 18:54:28 »
|
|
und..
Stromlauf der Hauptplatine ist momentan im Entwicklungsstadium, da hier jeder Bauteil, wenn nicht unbedingt benötigt, aus Platzgründen eingespart wird...
vy 73
|
|
 Logged
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:Pocket-Receiver mit Exciterausgang
« Reply #5 on: 27. May 2019, 19:10:01 »
|
|
auch eine Stückliste für den MiniBF existiert bereits...
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:Pocket-Receiver mit Exciterausgang
« Reply #7 on: 28. May 2019, 05:20:18 »
|
|
Danke Andreas, dann ist beim Erstellen der LCD-Platine vermutlich doch ein part nicht ganz ok, oder der Abstand der Kupferflächen zur Printkante (Border) ist zu knapp...
Werde ich jetzt aber nicht mehr weiter untersuchen sondern mich nach der Gartenarbeit wieder über meinen Pocketreceiver hermachen...
Vy 73,
Helmut
|
|
Logged
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:Pocket-Receiver mit Exciterausgang
« Reply #8 on: 14. June 2019, 17:56:17 »
|
|
Bald kommt der Stromlauf der Hauptplatine..
Vy73,
Helmut
|
| « Last Edit: 15. June 2019, 17:22:31 by OE3HKC » |
Logged
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:Pocket-Receiver mit Exciterausgang
« Reply #9 on: 23. June 2019, 16:18:58 »
|
|
hier kommt der Stromlau der Hauptplatine...
|
|
Logged
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:Pocket-Receiver mit Exciterausgang
« Reply #10 on: 23. June 2019, 16:20:54 »
|
|
aber leider ist der Serverplatz voll
vy 73
|
|
Logged
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:Pocket-Receiver mit Exciterausgang
« Reply #12 on: 24. June 2019, 09:19:06 »
|
|
ok, dann versuche ich es nochmals...
bin gespannt, ob ich die Schaltung auf die doppelseitig bestückte pcb mit der Abmessung 145x50 mm unterbringe.
vy 73,
Helmut
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:Pocket-Receiver mit Exciterausgang
« Reply #13 on: 24. June 2019, 20:25:23 »
|
|
Hi Artur,
even though you did erase your posting,
I'll answer.....
it is the one and also the other..
you can use it only as receiver if you do not populate the tx-components e.g tx-mixer (mx2) and the plugs for line out and mike/ptt...
if you want to enjoy all the features you have to populate all parts and you can use the equipment as RF-signalgenerator for testing receivers on all modes...
therefore I titled it "Pocket-Receiver with Exciter-Output"...
So I hope I could bring a little bit light in this "inclearence"
vy 73,
Helmut
|
| « Last Edit: 25. June 2019, 04:43:26 by OE3HKC » |
Logged
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
DD4WH
positron
alter Hase
Offline
Posts: 462
Ich liebe dieses Forum!
|
|
Re:Pocket-Receiver mit Exciterausgang
« Reply #14 on: 26. June 2019, 14:48:33 »
|
|
Hallo Helmut,
ein sehr schönes Projekt! Erinnert mich ein bisschen an den Reuter Pocket :-).
Ich habe zwei Anmerkungen:
* es wäre natürlich super, anstelle des Si570 den Si5351 zu nehmen. Der ist VIEL stromsparender, dadurch auch frequenzstabiler und hat excellente Oscillatoreigenschaften. Der phase noise des Si5351 ist für unsere Anwendungen zu vernachlässigen. Und der Code dafür ist auch schon implementiert in UHSDR, danke Danilo und Andreas ! :-). Damit sparst Du ca. 80mA Stromaufnahme.
* Die RF-Filter sind aus meiner Sicht ungünstig dimensioniert. Du brauchst gar keine Bandpassfilter, sondern es reichen Tiefpässe. Dafür müssen die Tiefpässe aber so dimensioniert sein, dass bei der tiefsten Nutzfrequenz das dreifache dieser Frequenz um 50 bis 60dB gedämpft wird. Das ist bei Deinen Filtern nicht der Fall, sofern ich das richtig simuliert habe in ELSIE. Z.B. hat das Filter für die Arbeitsfequenz 1.9MHz auf der Dreifachen 5.7MHz nur 30dB Dämpfung das reicht m.E. nicht aus. Aber es kann auch sein, dass ich Dein Filterkonzept insgesamt missverstanden habe!
Soviel aus meiner Sicht. Ich finde Dein MiniTRX - Konzept übrigens ziemlich genial!
Beste 73 Frank
|
|
