Nachbau abgeschlossen: 4 Inch SParrow von SP3OSJ
« on: 13. November 2019, 17:24:45 »
|
|
....
|
| « Last Edit: 08. June 2024, 21:23:36 by DL8EBD » |
 Logged
|
|
|
|
DL6KL
Guest
|
 |
Re:Projekt: 4 Inch SParrow von SP3OSJ
« Reply #1 on: 13. November 2019, 19:23:28 »
|
|
Hallo Thomas.
Ich habe auch den kompletten Satz bestellt.
Da ich Artur nach dem 4 Zoll Display gefragt hatte, hat er mir ein fertiges Display angeboten, aufgelötet und von ihm getestet.
Die RF Platine ist die Vers. 2.1, geändert auf den 74G74
Die Sendungsnummer hat er übermittelt.
Jetzt abwarten wann alles da ist.
|
|
Logged
|
|
|
|
DL6KL
Guest
|
|
Re:Projekt: 4 Inch SParrow von SP3OSJ
« Reply #2 on: 13. November 2019, 19:44:44 »
|
|
Deshalb warte ich noch mit der Bestellung der Bauteile, wie du weißt fange ich ja ganz von vorne an.
Mal sehen was sich in der BOM ändert
|
|
Logged
|
|
|
|
DL6KL
Guest
|
|
Re:Projekt: 4 Inch SParrow von SP3OSJ
« Reply #3 on: 17. November 2019, 16:03:27 »
|
|
Bei denen habe ich auch schon bestellt.
Bin im Moment die Warenkörbe nach der BOM 1.4 von Reto am machen.
Wird sich noch was ändern, die die neue Platine die Version 2.1 hat
|
|
Logged
|
|
|
|
DL6KL
Guest
|
|
Re:Projekt: 4 Inch SParrow von SP3OSJ
« Reply #4 on: 17. November 2019, 16:43:06 »
|
|
Wäre kein Problem, wenn er sein ok gibt.
|
|
Logged
|
|
|
|
hb9trt
Urgestein
 Offline
Posts: 649
Ich liebe dieses Forum!
|
|
Re:Projekt: 4 Inch SParrow von SP3OSJ
« Reply #5 on: 17. November 2019, 17:06:12 »
|
|
Hoi zusammen
Klar darf die BOM hier veröffentlicht werden.
Vielleicht baue ich dann auch noch einen auf.
Die Änderungen werde ich gerne in die BOM übernehmen. Es hat sich bestimmt was verändert. Auch bezüglich der Lieferanten. Ev. Gewisse Bauteile nicht mehr lieferbar. Dann müsste Ersatz drauf.
Gruss Reto
|
|
Logged
|
|
|
|
DL6KL
Guest
|
|
Re:Projekt: 4 Inch SParrow von SP3OSJ
« Reply #6 on: 17. November 2019, 17:33:35 »
|
|
Hallo Reto
Vielen Dank für dein Einverständnis.
Werde mal versuchen hier die BOM 1.4 rein zu setzen.
Einen kleinen Fehler habe ich gefunden, die 33 Ohm Widerstände müssen statt in
0805 die Grösse 1206 haben.
Gruß
Adolf
|
|
|
|
|
DB4PLE
positron
Urgestein
Offline
Posts: 1278
|
|
Re:Projekt: 4 Inch SParrow von SP3OSJ
« Reply #7 on: 17. November 2019, 20:05:48 »
|
|
Hallo,
ich wüßte übrigens nichts, was gegen den Austausch des STM32F767ZIT6 mit dem STM32H743ZIT6 spricht, denn soweit ich das verstanden habe, läuft auf dem Sparrow die unmodifizierte UHSDR Firmware für den F7 und der H7 ist ein "Drop-In" replacement (mit der H7 Software!). Natürlich kostet der H7 10% respektive unter 2 Euro mehr. Das sollte bei einem Projekt mit mehreren Hundert Euro Materialkosten nicht auffallen.
Nur so als Idee...
Grüße
Danilo
|
|
Logged
|
|
|
|
hb9trt
Urgestein
Offline
Posts: 649
Ich liebe dieses Forum!
|
|
Re:Projekt: 4 Inch SParrow von SP3OSJ
« Reply #8 on: 18. November 2019, 12:49:38 »
|
|
Hallo Danilo,
Auch in meinem läuft seit Anfang einen H7 ohne ein Problem. Ebenfalls die gleiche Serie wie bei Thomas. Und als Software lade ich jeweils die unmodifizierte UHSDR für H7. Lief bis jetzt immer tadellos.
Ich habe den H7 nicht in die Liste genommen, weil ab und zu nicht verfügbar und dann noch die Diskussion lief, dass die Y Serie einen Fehler hat. Ich bin leider nicht auf dem laufenden und weiss nicht, ob der H7 nun tadellos und einwandfrei ist. Wenn ja, werde ich die BOM dahingehend anpassen und ebenfalls die 33 OHm Wiederstände in der 1206 Form eintragen. Es wird bestimmt noch Änderungen geben für den SParrow 4.0 Inch. In diesem Fall würde ich dann eine BOM nur für diesen SParrow machen und die andere so belassen für den "alten" SParrow.
Gruss
Reto
|
|
Logged
|
|
|
|
|
|
hb9trt
Urgestein
Offline
Posts: 649
Ich liebe dieses Forum!
|
|
Re:Projekt: 4 Inch SParrow von SP3OSJ
« Reply #10 on: 18. November 2019, 13:32:09 »
|
|
Hallo Thomas,
so genau weiss ich es auch nicht mehr, welchen ich da drin habe. Den H7 den es damals in homöopathischen Dosen zu kaufen gab. Ich habe damit auch eine i40 UI aufgebaut. Und damals 2 Stück bestellt. das 2. Stück baute ich dann im SParrow ein. Ich würde mal sagen, gekauft vor ca. 1-1.5 Jahren bei Digikey oder Farnel. Den genauen Typen finde ich schon raus, muss entweder den SParrow öffnen oder aber die Rechnung finden
Gruss
Reto
|
|
Logged
|
|
|
|
|
|
hb9trt
Urgestein
Offline
Posts: 649
Ich liebe dieses Forum!
|
|
Re:Projekt: 4 Inch SParrow von SP3OSJ
« Reply #12 on: 18. November 2019, 15:24:20 »
|
|
Hallo Thomas,
Ah, ok, ich habe noch vom H7 (ältere Version) hier, da ich nun auch plane den 4 Zoll zu bauen, bin gerade dabei mit Arthur abzuklären was er alles an Bauteile mitliefern kann, dann werde ich den einbauen, den ihr einbaut. Ansonsten einer der alten. Die funktionieren ja. Ich weiss nun nicht, was ihr nun ausprobiert.
Bauen werde ich erst gegen Weihnachten. Wie immer habe ich im November und anfangs Dezember 0 Zeit für Hobby. Dann und wann ein QSO über QO-100, aber mehr liegt im Moment nicht drin, schon gar nicht einen SParrow bauen.
Bauteile habe ich aber wahrscheinlich noch alle hier. Einfach für den alten SParrow. Die ev. zusätzlichen müsste ich auch bestellen. Könnte aber einen mit grosser Wahrscheinlichkeit zu 98% mit vorhandenem Material bestücken.
Gruss
Reto
|
|
Logged
|
|
|
|
DL6KL
Guest
|
|
Re:Projekt: 4 Inch SParrow von SP3OSJ
« Reply #13 on: 18. November 2019, 17:25:14 »
|
|
Bei mir ist heute nichts angekommen
Schade
|
|
Logged
|
|
|
|
DL6KL
Guest
|
|
Re:Projekt: 4 Inch SParrow von SP3OSJ
« Reply #14 on: 20. November 2019, 08:42:40 »
|
|

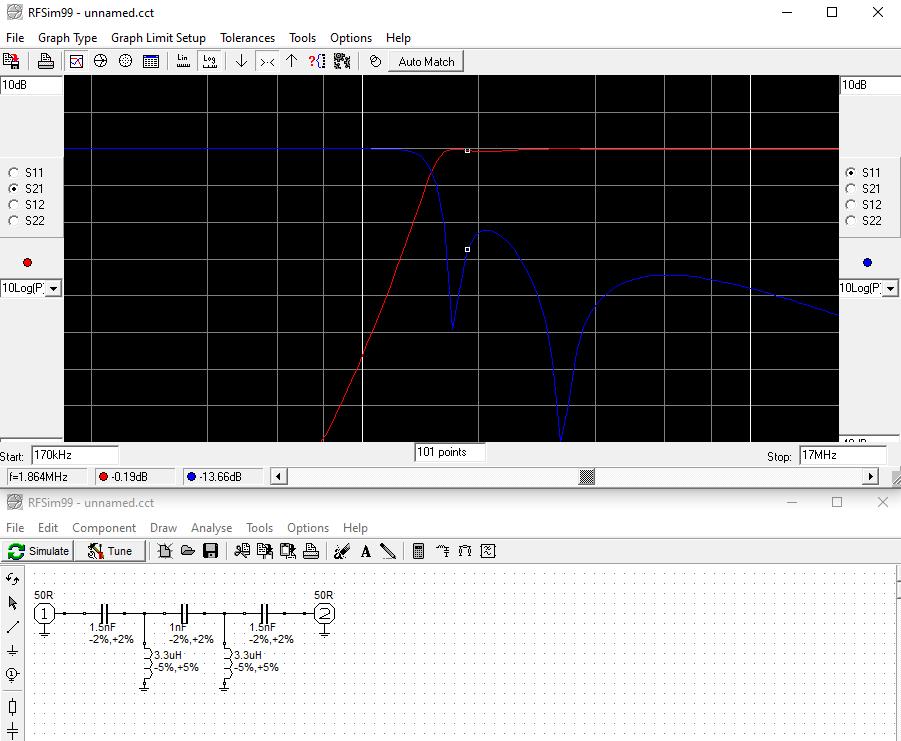

Wenn man sich die RF Platine Version 3.3 mal anschaut ist da ein HPF 1,7 Mhz Filter drauf.
Ich hatte Artur diesbezüglich mal angeschrieben es hat mir folgendes geschickt
Kann jemand was damit anfangen, vielleicht kann Artur sich hier dazu mal äussern
|
|
|
|
