BO_Andy
Urgestein
 Offline
Posts: 725
Ich bin schon Groß und kann Alleine Laufen

|
 |
VisAir ddc modul und DSP PCBs Rolin
« on: 17. December 2019, 08:12:41 »
|
|
Hallo ihr lieben ich habe 10 PCBs bestellt in China für das ddc modul sowie für das dsp Modul von Rolin was mit dem VisAir kontrolle läuft. Die sollten spätestens in 8 Wochen bei mir sein 6 planten Sätze sind noch verfügbar
Lg BO_Andy
|
| « Last Edit: 18. December 2019, 04:47:35 by BO_Andy » |
 Logged
|
|
|
|
BO_Andy
Urgestein
Offline
Posts: 725
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:VisAir ddc modul und DSP PCBs Rolin
« Reply #1 on: 17. December 2019, 17:56:57 »
|
|
Ja Thomas ich meinen natürlich Rolin. Wegen dem Controllerborad bin ich dranne
|
| « Last Edit: 18. December 2019, 08:07:07 by BO_Andy » |
Logged
|
|
|
|
|
|
BO_Andy
Urgestein
Offline
Posts: 725
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:VisAir ddc modul und DSP PCBs Rolin
« Reply #3 on: 18. December 2019, 04:49:41 »
|
|
Sorry Thomas habe es abgeändert auf jeden Fall habe ich dies bestellt
Die Module sind auf jeden Fall kompatibel mit den VisAir kontrolle Bord
Lg BO_Andy
|
| « Last Edit: 18. December 2019, 04:53:24 by BO_Andy » |
Logged
|
|
|
|
DF8OE
Administrator
Offline
Posts: 6265
Stellvertr. OVV I40, Jugend / Nachwuchsreferent
|
|
Re:VisAir ddc modul und DSP PCBs Rolin
« Reply #4 on: 18. December 2019, 08:30:26 »
|
|
Die Verwendung der Schnittstellen ist so wie ich es bei meiner RF-PCB mache  . Allerdings verwende ich ein anderes Datenformat (16 Bit anstelle von 32 Bit, Sampleraten 48KHz, 96KHz, 192KHz, 384KHz, 768KHz, 1536KHz). Auch ist meine ADC-Technik anders, der Arbeitsbereich umfasst DC - 4m. Auch nehme ich einen anderen FPGA. Das Projekt ist nichtsdestotrotz sehr interessant - ich kenne es selbstverständlich. Wenn man selbst an sowas ähnlichem dran ist muss man so viel wie möglich kennen was "drumherum" alles existiert.
vy 73
Andreas
|
|
Logged
|
Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE
-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<
|
|
|
DO9AH
Neuling
Offline
Posts: 49
Ich liebe dieses Forum!
|
|
Re:VisAir ddc modul und DSP PCBs Rolin
« Reply #5 on: 18. December 2019, 09:59:13 »
|
|
Auch der ERMAK wird nur als komplettes Gerät verkauft.
Die Software ist ebenfalls an den Prozessor bzw. das Board gebunden.
"Auf den Karten ist ein Kryptochip für die Signatursoftware installiert, eindeutige Schlüssel sind bereits geflasht. Ab den nächsten Versionen ist es ohne diesen Chip nicht mehr möglich, Software auf den Boards auszuführen. Jedes Board hat eine eigene Seriennummer, die in der Datenbank gespeichert ist."
Quelle: cqham.ru
|
| « Last Edit: 18. December 2019, 10:01:51 by DO9AH » |
Logged
|
vy 73, Andreas
|
|
|
|
|
SP9BSL
positron
alter Hase
Offline
Posts: 443
|
|
Re:VisAir ddc modul und DSP PCBs Rolin
« Reply #7 on: 18. December 2019, 11:57:42 »
|
|
Hi,
The Module1 board and its fpga firmware has I2S MASTER port, not slave as ordinary codec on OVI40UI board. So you must smear your hands with verilog code anyway...
My DDC board works this way, beside of this, it is wise to use high quality ADC sample clock from ddc board than cheap TCXO from OVI40UI - I use low phase noise one from ABRACON.
|
|
Logged
|
73 Slawek
|
|
|
BO_Andy
Urgestein
Offline
Posts: 725
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:VisAir ddc modul und DSP PCBs Rolin
« Reply #8 on: 18. December 2019, 17:27:45 »
|
|
Thomas das Controlabord 2 für denn visair ist laut Webseite auch nur vorübergehend ausverkauft man könnte es auch selber layauten da ja schaltpläne für vorhanden sind.
|
|
Logged
|
|
|
|
|
|
SP9BSL
positron
alter Hase
Offline
Posts: 443
|
|
Re:VisAir ddc modul und DSP PCBs Rolin
« Reply #10 on: 18. December 2019, 18:53:00 »
|
|
Hi Andreas,
yes, this is only option in my opinion. If someone wants to integrate the board as is, must change the UHSDR code - I did it some time ago and the sample code is in my repo. Will commit this to main repo soon. Now working at the third module for our trx...
|
|
Logged
|
73 Slawek
|
|
|
BO_Andy
Urgestein
Offline
Posts: 725
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:VisAir ddc modul und DSP PCBs Rolin
« Reply #11 on: 04. January 2020, 20:48:41 »
|
|
So ihr lieben ich habe mal versucht eine Stückliste zu machen die Hoffe ich mal Fehlerlos ist. Wer fehler findest kann die Gerne Korregiert wieder einfügen. Die stückliste ist nur Für das DDC Modul von Rolin
LG BO_Andy
|
|
|
|
|
BO_Andy
Urgestein
Offline
Posts: 725
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:VisAir ddc modul und DSP PCBs Rolin
« Reply #12 on: 05. January 2020, 09:41:20 »
|
|

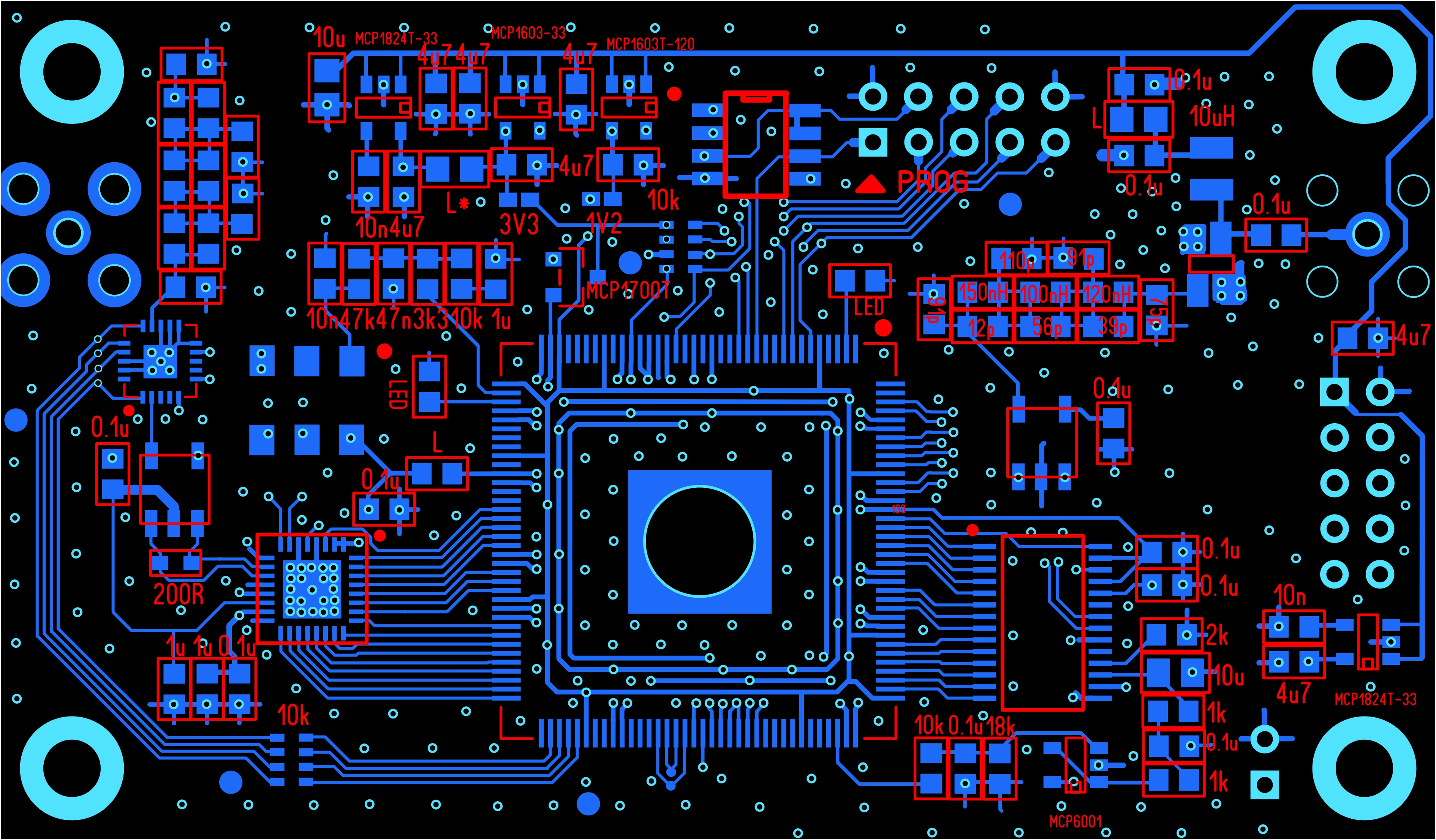

So war Fleisung und habe mal das vorhandene PCB Bestückungsbild Ergänzt
|
|
|
|
|
|
BO_Andy
Urgestein
Offline
Posts: 725
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:VisAir ddc modul und DSP PCBs Rolin
« Reply #14 on: 05. January 2020, 10:57:51 »
|
|
Andras ich gehe mal von aus Das die andere Filter seite genauso bestückt ist da ich dazu nix gefunden habe
|
|
Logged
|
|
|
|
Author
Rolin_Modul_1_BOM_BO_Andy.odt
