Schaltplan gesucht
« on: 22. April 2020, 18:18:48 »
|
|
Hallo ich bin´s wieder
Ich bin noch auf der Suche nach einem Schaltplan für das DDC-Modul1 von Rolin.
Im Netz bin ich nicht fündig geworden. Vlt kann mir hier jemand weiterhelfen.
Vielen Dank
|
|
 Logged
|
Stay cool and calm
vy 73
Norbert
|
|
|
|
|
DC4YN
alter Hase
Offline
Posts: 435
Stress ist alles, was nicht Kaffeepause ist....
|
|
Re:Schaltplan gesucht
« Reply #2 on: 22. April 2020, 18:49:19 »
|
|
Hallo Andreas
danke für die Antwort.
das DDC-Modul ist doch von David Fainitski aka rolin oder liege ich das falsch
|
| « Last Edit: 22. April 2020, 19:11:50 by DC4YN » |
Logged
|
Stay cool and calm
vy 73
Norbert
|
|
|
BO_Andy
Urgestein
Offline
Posts: 726
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:Schaltplan gesucht
« Reply #3 on: 22. April 2020, 20:38:02 »
|
|
Da liegst du richtig Norbert nir ist es bis jetzt auch noch nicht gelungen einen Schaltplan dafür zu finden
LG BO_Andy
|
|
Logged
|
|
|
|
DC4YN
alter Hase
Offline
Posts: 435
Stress ist alles, was nicht Kaffeepause ist....
|
|
Re:Schaltplan gesucht
« Reply #4 on: 22. April 2020, 20:50:46 »
|
|
Hallo BO_Andy
die Suche gestaltet sich wirklich schwierig
aber ich habe hier mal einen Link gefunden, hier werde einige Detailbilder vom DDC-Modul dargestellt.
DDC-Modul
da werden doch einige Ungereimtheiten beseitig.
LG Norbert
|
| « Last Edit: 22. April 2020, 20:51:05 by DC4YN » |
Logged
|
Stay cool and calm
vy 73
Norbert
|
|
|
golf_2019
Neuling
Offline
Posts: 9
Ich liebe dieses Forum!
|
|
Re:Schaltplan gesucht
« Reply #5 on: 23. April 2020, 05:13:48 »
|
|

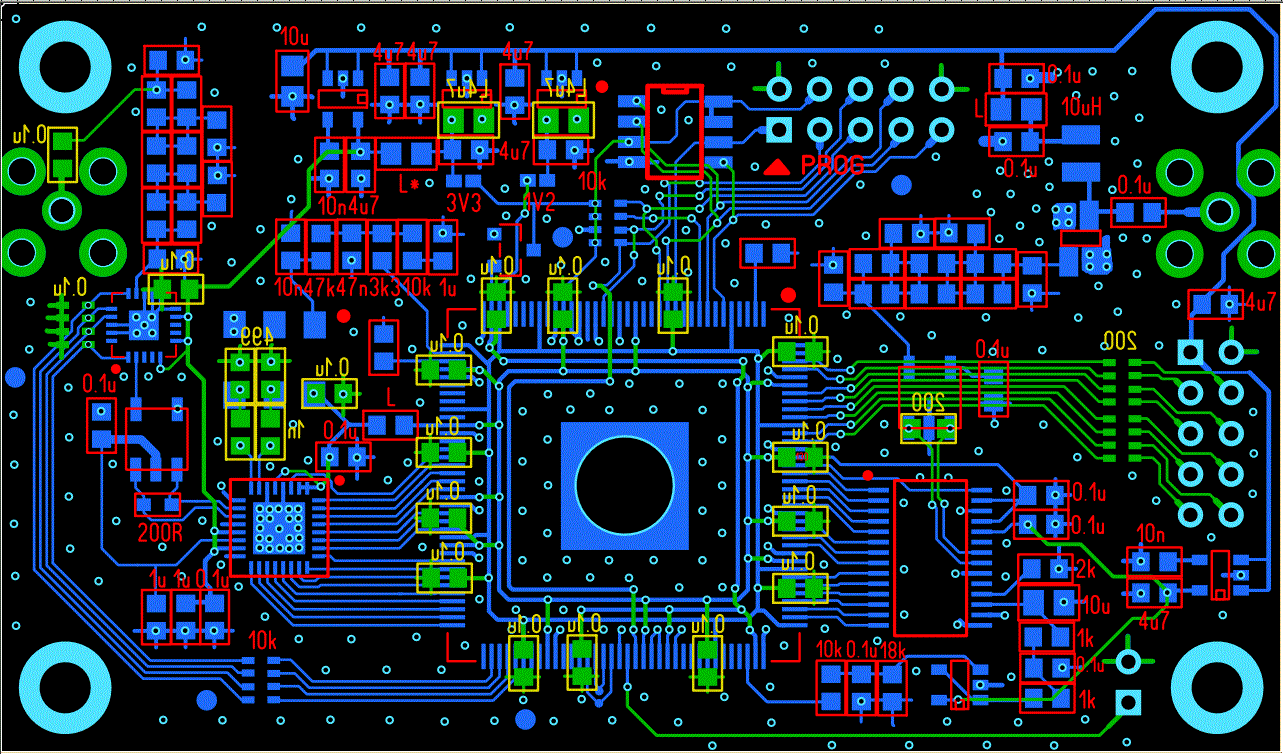

anbei das Layout des Moduls.
Das hätte ich in ca 1 Stunde neu gezeichnet mit meinem Altium.
|
|
|
|
golf_2019
Neuling
Offline
Posts: 9
Ich liebe dieses Forum!
|
|
Re:Schaltplan gesucht
« Reply #6 on: 23. April 2020, 05:14:48 »
|
|
das hat nicht geklappt mit dem Layout, also nochmal ein Versuch
|
|
|
|
golf_2019
Neuling
Offline
Posts: 9
Ich liebe dieses Forum!
|
|
Re:Schaltplan gesucht
« Reply #7 on: 23. April 2020, 05:15:40 »
|
|

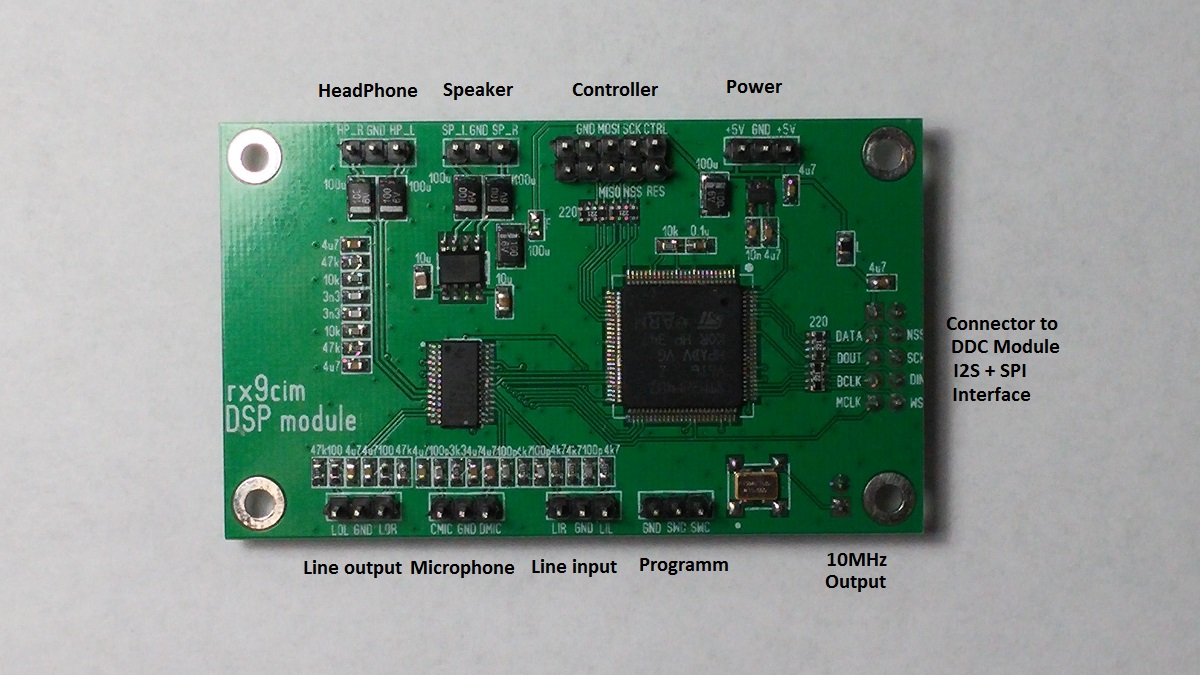

nochmal das Modul mit der Belegung
|
|
|
|
|
|
SP9BSL
positron
alter Hase
Offline
Posts: 443
|
|
Re:Schaltplan gesucht
« Reply #9 on: 23. April 2020, 08:16:14 »
|
|
Hi,
with the Altium you can draw the schematics and then import stackup built with gerber files and drill layer, then create the netlist to verify the schematics drawn earlier. This costs some effort but if there is demand one may do it.
| I would have redrawn that in about 1 hour with my Altium |
|
Well, I read this sentence of golf_2019 as a proposal...
|
| « Last Edit: 23. April 2020, 08:18:47 by SP9BSL » |
Logged
|
73 Slawek
|
|
|
DC4YN
alter Hase
Offline
Posts: 435
Stress ist alles, was nicht Kaffeepause ist....
|
|
Re:Schaltplan gesucht
« Reply #10 on: 23. April 2020, 08:38:26 »
|
|
hallo,
bei dem Schaltplan ging es mir darum, die auf dem Layout aufgedruckten und nicht beschrifteten Teile
heraus zufinden.
Aber mit dem geposteten Link kam wenigsten etwas Licht ins Dunke.
Danke für die Unterstützung
|
|
Logged
|
Stay cool and calm
vy 73
Norbert
|
|
|
