Esp32wroom Schaltungsendwurf Frage
« on: 21. June 2020, 07:37:04 »
|
|
Fragen zum Schaltungendwurf. Hallo ihr lieben wie ihr bereits wisst bin ich leidenschaftlicher Modellbauer und Baue RC lkws nun habe ich ein geniales Projekt gefunden was Open sourse ist ein Sondmodul mit lichtanlage was ich gerne neu endwerfen und erweitern Würde. Leider sind alle Ports von esp32woorn belegt und ich würden gerne noch einen Micro SD Karte anschließen die einzigen Pins die noch frei sind sind die die an denn interne Speicher über Spi Gehen ist es möglich dort die SD Karte mit dran zu hängen ?
Hier mal der link zum Projekt
https://github.com/TheDIYGuy999
Ich habe alle Trasistoren bereits rausgeworfen und gegen 2 ULN Driver Ausgetauscht
Für Anregungen un Ideen wäre ich dankbar. Von der SD Carte sollen die Sounds geladen werden
LG BO_Andy
|
| « Last Edit: 21. June 2020, 21:02:23 by BO_Andy » |
 Logged
|
|
|
|
|
|
BO_Andy
Urgestein
Offline
Posts: 726
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:Esp32woorn Schaltungsendwurf Frage
« Reply #2 on: 21. June 2020, 07:58:36 »
|
|

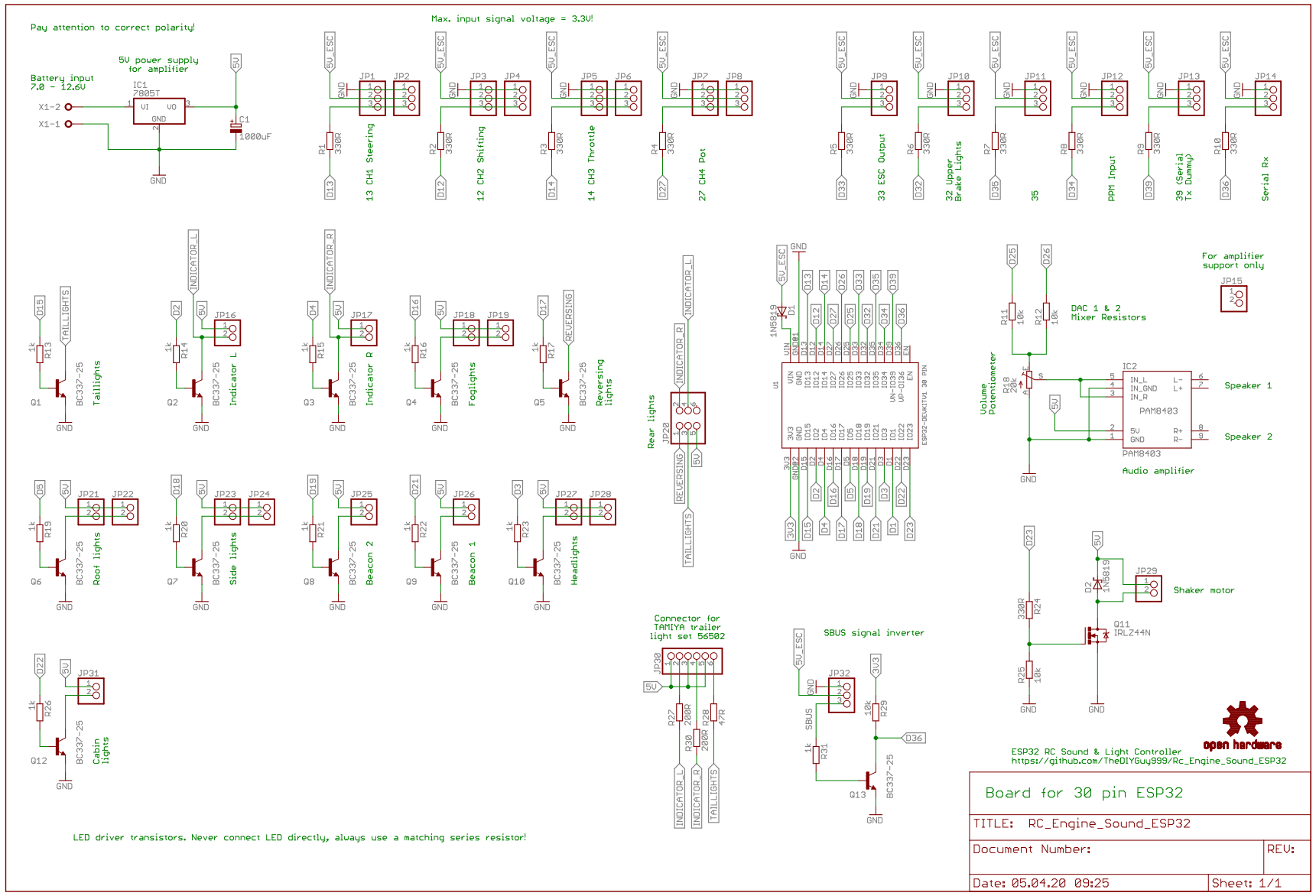

Das ist die Schematic zum Original mit dem ferigen ESP32WOORN Modul
Quelle
https://github.com/TheDIYGuy999
An denn Pins wo ich die SD Karte ran hängen könnte stehe volgendes zu im datenblatt
External connections can be made to any GPIO except for GPIOs in the range 6-11. These six GPIOs are connected to
the module’s integrated SPI flash. For details, please see Section 6 Schematics.
|
« Last Edit: 21. June 2020, 08:03:30 by BO_Andy » |
Logged
|
|
|
|
|
|
BO_Andy
Urgestein
Offline
Posts: 726
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:Esp32woorn Schaltungsendwurf Frage
« Reply #4 on: 21. June 2020, 08:17:54 »
|
|
Also ich gehe mal davon aus das 28 LEDS mit einmal an sind was sehr Realistisch ist. Alle parallel geschaltet sollten da ca 560mA fließen
LG BO_Andy
|
| « Last Edit: 21. June 2020, 08:19:28 by BO_Andy » |
Logged
|
|
|
|
BO_Andy
Urgestein
Offline
Posts: 726
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:Esp32woorn Schaltungsendwurf Frage
« Reply #5 on: 21. June 2020, 08:40:18 »
|
|
Andreas Das hört sich gut an. Ich will auch nur denn Reinen Esp32woorn Chip nehmen da das Platz sparrt. Der ist nämlich wesentlich kleiner. Am Liebsten wäre mir noch ein Drezahlssteller auf der Platine für denn fahr motor aber das kann ich mir knicken ich habe davon keine ahnung wie so ein ding funktioniert
LG BO_Andy
|
|
Logged
|
|
|
|
|
|
BO_Andy
Urgestein
Offline
Posts: 726
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:Esp32woorn Schaltungsendwurf Frage
« Reply #7 on: 21. June 2020, 08:50:27 »
|
|
Naja Andreas ich will erstmal das Projejk fertig stellen um die Drehzahlregler kümmer ich nich Später der ist erstmal Nebensache. Frage ist halt nur ob man bei den bcds auch ein Blinklicht realisieren kann
|
| « Last Edit: 21. June 2020, 08:59:57 by BO_Andy » |
Logged
|
|
|
|
BO_Andy
Urgestein
Offline
Posts: 726
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:Esp32woorn Schaltungsendwurf Frage
« Reply #8 on: 21. June 2020, 09:40:13 »
|
|
Der mc33996 wäre dich dafür warscheinlich genau das richtige
LG BO_Andy
|
|
Logged
|
|
|
|
|
|
BO_Andy
Urgestein
Offline
Posts: 726
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:Esp32woorn Schaltungsendwurf Frage
« Reply #10 on: 21. June 2020, 10:14:35 »
|
|
So jetzt muss das ganze nur noch Layoutet werden das kann dauern. Ich werde das ganze in kicad versuche da diese eine Freeware ist. Und natürlich in SMD Bauweise.Die Firmenwäre muss dann natürlich auch noch umgeschrieben werden
LG BO_Andy
|
|
Logged
|
|
|
|
|
|
BO_Andy
Urgestein
Offline
Posts: 726
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:Esp32woorn Schaltungsendwurf Frage
« Reply #12 on: 21. June 2020, 11:00:05 »
|
|
Ja genau muss jetzt nur mal gucken wo es die lib datei für den mc gibt nicht das ich die auch noch selber erstellen muss
|
|
Logged
|
|
|
|
BO_Andy
Urgestein
Offline
Posts: 726
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:Esp32wroon Schaltungsendwurf Frage
« Reply #13 on: 21. June 2020, 20:56:38 »
|
|

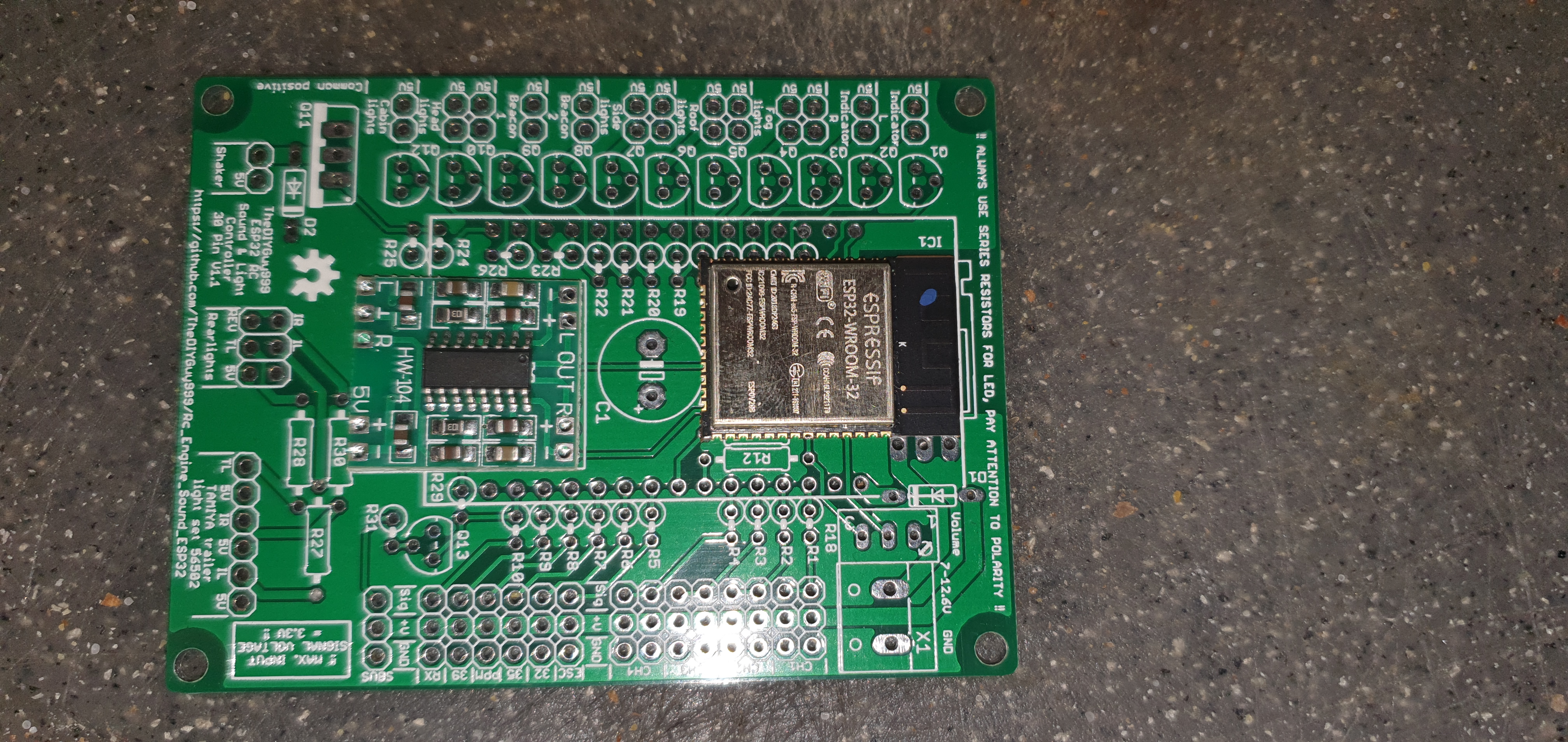

Hier auch mal ein Bild zu original PCB mit nur denn reinen esp32 Midul drauf ich bin der Meinung das geht auch kleiner
|
|
|
|
|
|
