Topic: Transistor-PA 160m...2m mit 1KW (!!!) out (Read 12548 times)
|
|
|
|
dk4sx
noch länger dabei
 Offline
Posts: 246

|
 |
Re:Transistor-PA 160m...2m mit 1KW (!!!) out
« Reply #1 on: 19. February 2016, 14:32:28 »
|
|
Hallo Andreas,
bitte führe Deine "Schäfchen" nicht in Versuchung! Ich habe während der Nachentwicklung und dem Bau einer solchen PA (nur für Kurzwelle) mehr als eine Handvoll dieser LDMOS-Doppelfets "geschossen". Sie sind absolut NICHT unkaputtbar! Mal ganz abgesehen von den extrem empfindlichen Gates, für die man tunlichst Sicherheitsvorkehrungen trifft, um die sehr geringen Maximalspannungen nicht zu überschreiten, gelten die im Internet gezeigten Belastungsversuche nur (siehe auch das Datenblatt) ausschließlich für den Betrieb mit Mikrosekunden-Impulsen! Einmal bei falsch geschaltetem Oberwellenfilter auf die CW-Taste gedrückt und schon ist er hin!
Zwischenzeitlich läuft meine PA und obwohl ich den BLF188 als leistungsstärksten LDMOS verwendet habe, sollte man ihn für noch akzeptablen IM-Abstand nicht höher als bis zu etwa 750 W out aussteuern. Also nix mit 1 kW.....
73, Uli, DK4SX
|
|
 Logged
|
73, Uli, DK4SX
|
|
|
|
|
dk4sx
noch länger dabei
Offline
Posts: 246
|
|
Re:Transistor-PA 160m...2m mit 1KW (!!!) out
« Reply #3 on: 28. May 2017, 09:28:26 »
|
|
Hallo Andreas,
nicht Millisekunden, sondern Mikrosekunden-Impulse. Messungen in dieser Betriebsweise stehen ausdrücklich im Datenblatt! Habe erst vor kurzem wieder mal nicht aufgepasst und nach Bandwechsel etwas zu lange in eine fehlangepasste Antenne gearbeitet (SWR <10). Trotz Sicherheitseinrichtungen war der BLF sofort defekt. Ich kann nur raten, sich mit äußerster Vorsicht den Leistungsgrenzen zu nähern und jede auch nur denkbare Schutzeinrichtung einzubauen.
Die käuflichen PAs erscheinen nur deshalb so sicher (es gibt auch jahrelange Garantie), weil sie jede kleinste Abweichung vom Nennbetrieb innerhalb allerkürzester Zeit durch den internen Betriebsprozessor zur Abschaltung der PA verwenden. Ich kann z. B. meine HVLA1K3 nicht mit irgendeinem Transceiver verwenden, der bei reduzierter Ausgangsleistung kleine ALC-Überschwinger produziert. Sie funktioniert NUR mit modernen TRXen, die solche Effekte nicht zeigen. Meine Eigenbau-Pa kann das aber...
73, Uli, DK4SX
|
|
Logged
|
73, Uli, DK4SX
|
|
|
|
|
peter_77
Urgestein
Offline
Posts: 735
THE mcHF and UHSDR forum !
|
|
Re:Transistor-PA 160m...2m mit 1KW (!!!) out
« Reply #5 on: 28. May 2017, 14:48:26 »
|
|
Na ja oben sagen sie ja ganz klar das das ein SWR >50 ! verwendet wurde und Micro- oder Millisekunden war das ja nun auch nicht sondern weit im Sekundenbereich. Und dann im Betrieb ne PA mit 1200 Watt einfach kurzschliessen ist ja auch nicht ganz ohne.
Der Hersteller NXP wird sich ja vermutlich nicht mit solchen gravierenden Falschaussagen in die Öffentlichkeit wagen.
Es sei denn der ganze Film ist ein Fake ?!
|
|
Logged
|
|
|
|
|
|
dg9bfc_sigi
I40-Mitglied
noch länger dabei
Offline
Posts: 160
DG9BFC
|
|
Re:Transistor-PA 160m...2m mit 1KW (!!!) out
« Reply #7 on: 28. September 2017, 16:57:36 »
|
|
wenn man den transistor im milli (oder mikro??) sekundenbereich ein und ausschaltet ... kann das auge das nicht sehen (der lichtbogen brennt nicht durchgehend aber man sieht es nicht)
ich denke so haben die den film gemacht ... die sind nicht unkaputtbar ... aber doch schon recht robust wenn man sie in ihren grenzen betreibt
(heisst auch eben oben genannte taktung)
geht man darüber ... POFF
|
|
Logged
|
|
|
|
dj1yr
Neuling
Offline
Posts: 1
Ich liebe dieses Forum!
|
|
Re:Transistor-PA 160m...2m mit 1KW (!!!) out
« Reply #8 on: 01. October 2018, 16:57:29 »
|
|
Hallo,
Ich weiß der Thread ist schon älter, aber, achtet mal auf das Netzteil im Video, der angezeigte Strom ist viel zu gering, das Modul wird im Pulsbetrieb genutzt.
Wie Uli und einige andere schon bemerkt haben, die Dinger sind weit weg von unkaputtbar
73, René
|
|
Logged
|
|
|
|
DM2NT
Neuling
Offline
Posts: 32
Ich liebe dieses Forum!
|
|
Re:Transistor-PA 160m...2m mit 1KW (!!!) out
« Reply #9 on: 01. October 2018, 18:31:00 »
|
|
Naja, ich habe die NXP LDMOS 2016 in meinem 1KW Mittelwellensender verbaut.
Ich selbst habe es dabei nur geschafft, meinen Messplatz zu himmeln. Einige Sekunden extreme Fehlanpassung halten die Dinger schon aus.
Allerdings taten dem kleinen Keramikteilchen mehrere Minuten mit abgefackelter Antenne nicht gut. Hier starb eine Seite, eine Woche vor dem Sendebeginn unseres Projektes "Radiorevolten". Auch wenn aus 50V und 10A keine 1,2KW heraus kommen können, sind sie robuster als mancher so im Netz schreibt.
|
|
Logged
|
|
|
|
dl3as
Neuling
Offline
Posts: 2
Ich liebe dieses Forum!
|
|
Re:Transistor-PA 160m...2m mit 1KW (!!!) out
« Reply #10 on: 16. August 2019, 09:54:05 »
|
|
Hallo,
ein OM aus meinem OV D20 hat wohl etwas über eure 1kW-PA für KW und 2m gelesen und war von dem angegebenen Preis von 500€ bzw. 800€ begeistert. Er hat nun vorgeschlagen das Teil im OV nachzubauen. Mich würde jetzt mal interessieren, ob der Preis tatsächlich realistisch ist oder ob es am Ende doch etwas teurer geworden ist. Zugegebenermaßen sind 500€ für eine 1kW PA attraktiv. Es gab nun Stimmen, das die Preise von Einzelkomponente in der Summe deutlich über 500€ liegen würden. Das würde mich nun genauer interessieren.
Für eine Antwort wäre ich dankbar.
Vl 73 Reinhard DL3AS
dl3as@darc.de
|
|
Logged
|
|
|
|
DL5LF
Neuling
Offline
Posts: 23
Ich liebe dieses Forum!
|
|
Re:Transistor-PA 160m...2m mit 1KW (!!!) out
« Reply #11 on: 16. August 2019, 16:01:10 »
|
|
Moin,
damit wirst du nicht auskommen, wenn wir von einem ansehnlichen Gerät sprechen, das man sich gerne ins Shack stellt.
Man kann den PA-Block vielleicht für das Geld bauen, du benötigst aber noch Bandfilter, Netzteil, Gehäuse und Kleinkram.

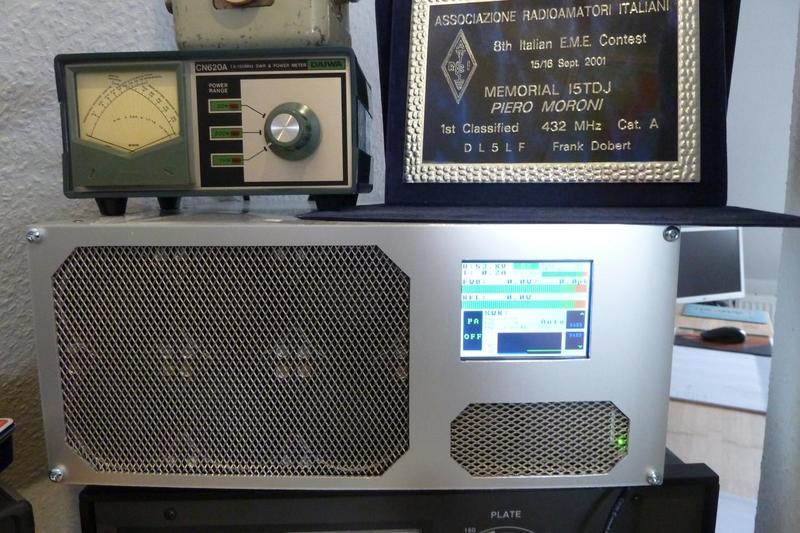

So sieht meine aus ....geht allerdings "nur" bis 50MHz.
Frank
|
