Topic: mcHF v.06 Modifikationen (Read 3066 times)
|
|
rmx
Neuling
 Offline
Posts: 9
Ich liebe dieses Forum!
|
 |
mcHF v.06 Modifikationen
« on: 10. October 2018, 15:19:42 »
|
|
Hi,
als relativer Afu-Frischling bin ich gerade dabei, mir einen mcHF v0.6 zusammenzubauen.
(Wenn ich gewusst hätte, wie klein die Teile in Natura wirklich sind....)
Die UI-Platine ist inzwischen fertig und scheint soweit (stand alone) zu funktionieren.
An Modifikationen habe ich bisher berücksichtigt:
- 24L1025 EEPROM
- STM32F427VIT6 MCU
- Umbau auf SPI für LCD/TP
- Teile für RTC (noch nicht bestückt)
Für das RF-Board bin ich mir bei einigen Modifikationen noch nicht ganz klar:
- Brauche ich an J2, J3 (manchmal wird auch Pin 12, 13 an P1 genannt) 3,3V Zenerdioden,
oder genügen die Dioden D2a/D2b für den EMI Schutz an J2/J3?
- Mit welchen Dioden an welcher Stelle kann man den RX Zweig gegen Überspannung schützen?
- Wenn der SN74CBT3253C gegen einen FST3253MX getauscht werden sollte,
sollte es nur der von Fairchild sein oder geht auch der von ON-Semi?
Hat da jemand mit Erfahrung?
- Die mitgelieferten Toroids T37-2 sind nur für die niedrigeren Frequenzen empfohlen.
Für die höheren T37-6. Wie ändern sich dadurch die Windungen?
Oder sollte ich die T37-2 nehmen?
- Für Leistungen >5W sollten die Kondensatoren gegen 200v Typen getauscht werden.
Welche genau? Hat jemand evtl. eine Bezugsquelle dafür?
- Der Potato Chip als Ersatz für den SN74AC74DR (U11) muss an 3.3v.
Ist das die ganze Anpassung?
- C38 und C39 ersatzlos streichen, richtig?
- Müssen beim Tausch von Q3, Q4 auf BFQ18 Wiederstände angepasst werden?
- Q5,Q6: RD16HHF1 oder RD15HVF1
Danke im Voraus!
73
Michael (DD4MR)
|
|
 Logged
|
|
|
|
|
|
rmx
Neuling
Offline
Posts: 9
Ich liebe dieses Forum!
|
|
Re:mcHF v.06 Modifikationen
« Reply #2 on: 10. October 2018, 19:49:46 »
|
|
Hallo Andreas,
Danke für die ausführlichen Informationen!
Zu den Zenerdioden:
Wozu dienen dann D2a/D2b, wenn nnicht zur Überspannungsableitung?
Ist es sinnvoll, zusätzlich die RX_ANT Leitung zum U1 hin gegen Überspannung abzusichern?
Mit zwei antiparallellen 1N4148 anstelle von D4 (bei einem RX/TX-Switch Relaisumbau)?
73
Michael (DD4MR)
|
|
Logged
|
|
|
|
BO_Andy
Urgestein
Offline
Posts: 726
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:mcHF v.06 Modifikationen
« Reply #3 on: 10. October 2018, 20:39:35 »
|
|
Bei der Uhren mod kannst du im Wiki gucken wie das genau Geht. Ist zwar für Revision 0.4 sollte aber nicht groß anders sein aber denke bitte dran das du damit das große display von Andreas nicht nutzen kannst da es da problem mit dem spi gibt
LG BO_Andy
|
|
Logged
|
|
|
|
|
|
|
|
rmx
Neuling
Offline
Posts: 9
Ich liebe dieses Forum!
|
|
Re:mcHF v.06 Modifikationen
« Reply #6 on: 20. October 2018, 11:38:12 »
|
|
Hi,
ich habe jetzt alls SMD's und die Spannungsversorgung vom RF-Teil bestückt. Also noch keine Spulen gewickelt und die PA-Trasistoren fehlen noch.
Jetzt habe ich einen ersten Test gefahren:
- Spannungen passen, nichts explodiert.
- Gerät fährt im Normalmodus hoch.
- Bandumschaltung scheint zu funktionieren, Relais klackern
- Frequenzen können verändert werden
Soweit alles gut, einzig auffällig:
- Statt eines Wasserfall Diagramms steht "disabled"
- Kein Geräusch (Rauschen) an einem (piezzo aus der Bastelkiste) Lautsprecher
Sollte nicht zumindest ein Rauschen vernehmbar sein?
Und warum ist in der Anzeige "disabled"?
Ich habe in den Menüs nicht passendes zum "enablen" gefunden
Thanks!
73
Michael (DD4MR)
|
|
Logged
|
|
|
|
|
|
rmx
Neuling
Offline
Posts: 9
Ich liebe dieses Forum!
|
|
Re:mcHF v.06 Modifikationen
« Reply #8 on: 22. October 2018, 16:41:37 »
|
|
Hi,
Danke für den Tipp mit dem "Waterfall Speed".
Allerdings ist wohl zusätzlich - wie ich im Handbuch gefunden habe - die Kombination "Band-" + "Band+" für's Einschalten nötig.
Danach kommt im Display die Wasserfall-Anzeige.
Die Freude darüber währte allerdings nur kurz, da plötzlich während des Betriebes - Ich hab' mit Band-/Band+ die Bänder durchsucht
langsam das Display dunkel wurde - der Strombegrenzer des Netzteils schlug zu und regelte die Spannung herunter.
Bis dahin funktionierte fast alles wie erwartet - die PA sowie die Spulen von PA/LPF sind ja noch nicht bestückt.
(RX-Seitig hätte ich evtl. auch den Empfang von ein paar starken Sender statt nur Rauchen bei -124dB (laut Display) erwartet...)
Mist, zuerst hatte ich die Spannungsregler U3/U4 vom RF-Board im Verdacht, da deren Kühlfläche rel. klein war.
Aber ich hatte deswegen das Teil immer nur für einige Minuten am Stück an und man konnte die Kühlung immer noch anlangen...
Auch nach dem Auslöten von U3/U4 besteht der Kurzschluss weiterhin fort.
Irgend etwas produziert jetzt einen Kurzschluß, wenn ich vom Labornetzteil aus eine Spannungen über 0,9V am 5V Vout Pin (VCC_5V) anlege.
Bei 1V fließen bereits 180mA (Entspricht ~5,5Ohm)...
Wenn ich im ausgeschaltenen Zustand den Wiederstand von VCC_5V gegen Masse messe, bekomme ich ca. 300Ohm angezeigt. Das sollte doch eigentlich passen...
Das UI-Board alleine funktioniert nach wie vor.
Hatte jemand schon einmal so ein Phänomen?
Ist da ein Halbleiter durchgebrannt? Aber welcher und warum?!?
Ich steh da momentan ziemlich auf dem Schlauch...
Danke!
73
---
Michael (DD4MR)
|
|
Logged
|
|
|
|
DF5LI
alter Hase
Offline
Posts: 371
Ich liebe meinen SParrow !
|
|
Re:mcHF v.06 Modifikationen
« Reply #9 on: 22. October 2018, 17:29:49 »
|
|
Dann prüfe mal alle Elkos. Vielleicht hast du irgendwo einen Siebelko falsch herum eingelötet, z.B. C28 oder C115.
Wenn du weder die SWR-Messbrücke noch die Tiefpässe bestückt hast, wirst du mit einer Antenne an der BNC-Buchse wohl nichts hören. Ohne diese Spulen kannst du nur etwas empfangen, wenn du an R1 oder an R4 einen Draht anschliesst. Und ob ein Piezolautsprecher am LS-Ausgang funktioniert, ist fraglich. Achte auch auf die RF-Gain-Einstellung. Die steht bei der Erst-Inbetriebnahme auf 0.
|
| « Last Edit: 22. October 2018, 17:35:50 by DF5LI » |
Logged
|
73, Harri
|
|
|
rmx
Neuling
Offline
Posts: 9
Ich liebe dieses Forum!
|
|
Re:mcHF v.06 Modifikationen
« Reply #10 on: 23. October 2018, 10:36:43 »
|
|
Hi,
Danke für die Tipps. Ich konzentrier' mich momentan erst einmal auf den Hautfehler mit dem mutmaßlichen Kurzschluß.
Ich habe nochmal alle Elkos geprüft. Sie sind richtig herum eingelötet.
Aber, hätte ja sein können. Allerdings wäre für mich dann noch unerklärlicher gewesen, warum's eine Zeit lang funktioniert hat und plötzlich
nicht mehr.
Wie's scheint, ist hier nur die 5V Schiene betroffen. Bei 3.3V fließt kein unerwarteter Strom ab.
Wie grenzt man am besten so einen Fehler ein, der kann ja von jedem Element verursacht werden, das zwischen 5V und GND hängt :-(
73
---
Michael (DD4MR)
|
|
Logged
|
|
|
|
rmx
Neuling
Offline
Posts: 9
Ich liebe dieses Forum!
|
|
Re:mcHF v.06 Modifikationen
« Reply #11 on: 23. October 2018, 16:55:40 »
|
|
Hi,
das war ein guter Tipp.
Den Strombegrenzer auf 0.5A einstellen und mit einem Thermometer messen, wo's heiß wird.
Heiß wird komischerweise kein Elko, sondern U16 und RFC1.
Für U16 habe ich keine Erklärung. Bei RFC1 ist evtl. intern eine Brücke entstanden?
Die anderen 47uH Drosseln haben (eingebaut) so um die 8Ohm, RFC1 um die 1Ohm.
Nach Auslöten von RFC1 jedenfalls bootet der Rest wieder im Normalmodus.
Bleiben als Verursacher die Bauteile, die über RFC1 an 5V hängen.
Aber was zerschießt die im laufenden Betrieb? Ist U16 speziell ESD empfindlich?
73
---
Michael (DD4MR)
|
|
Logged
|
|
|
|
rmx
Neuling
Offline
Posts: 9
Ich liebe dieses Forum!
|
|
Re:mcHF v.06 Modifikationen
« Reply #12 on: 01. November 2018, 11:19:19 »
|
|
Hallo zusammen,
offensichtlich hatte ich mir U16 zerschossen (Experimente mit der Fingerantenne?)
Nach jetzt Ersatzteile kamen, U16 getauscht ist und SWR/PW-Meter und LPF bestückt sind, gehts weiter (mit der Fehlersuche):

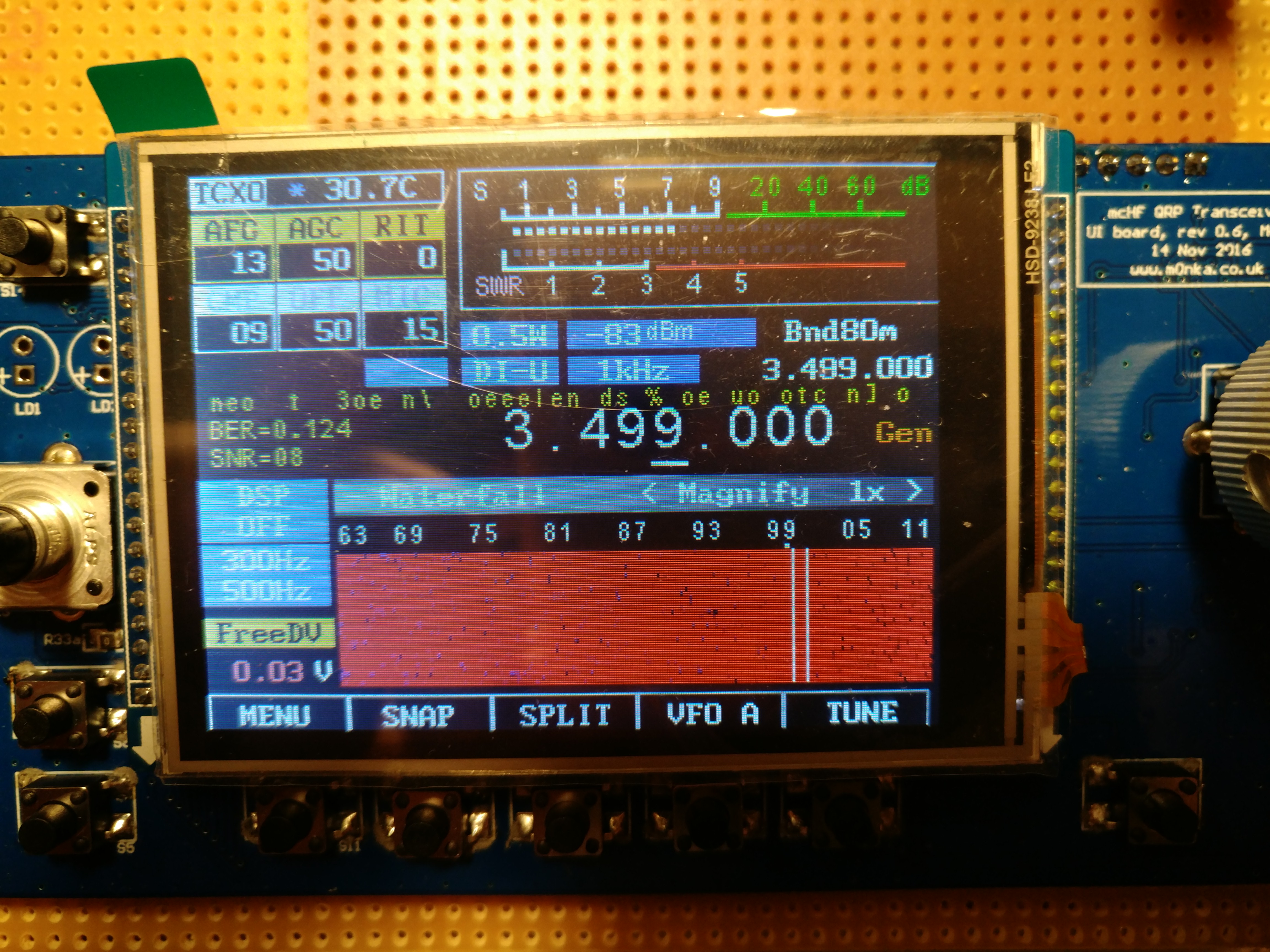

Ich empfange derzeit nichts sinnvolles (siehe Bild).
Am Antenneneingang ist ein Signalgenerator 1Vpp, 3,5MHz über -60dB Dämpfglieder angeschlossen.
Q1 scheint noch zu funktionieren, an U15 S0/S1 liegt ein Taktsignal an.
Im Ruhezustand liegt OUT_I/OUT_Q auf QSD_BIAS Niveau.
Ich seh' nur kein Signal an bzw nach U16.
Kann's auch den U15 erwischt haben? Wie läßt sich das Prüfen?
Was für ein Signal müsste ich auf OUT_1/OUT_Q sehen, wenn ich einen Sinus am Eingang einsweise?
Danke!
73
---
Michael (DD4MR)
|
|
|
|
rmx
Neuling
Offline
Posts: 9
Ich liebe dieses Forum!
|
|
Re:mcHF v.06 Modifikationen
« Reply #13 on: 05. November 2018, 19:01:59 »
|
|
Hallo,
um meine Fragen - teilweise - selbst für die Mitleser zu beantworten:
- U15 war auch zerschossen. Nach dem Austauschen kommt ein Signal.
- Hören konnte ich nichts, da ich nach dem Kurzschluß in U16 auf Verdacht die Spannungsregler wieder ausgelötet hatte
und das RF-Board nur mit 5V aus dem Labornetzteil an VCC_5V versorgt hatte.
Die Verstärker hängen aber an der 8V Leitung...
Nachdem beides abgestellt ist, kann ich jetzt endlich ein AM Signal vom Funktionsgeneator hören.
Das Display ist aber immer noch so rot und das Spektrum zeigt auch nichts sinnvolles (Auch ohne Signal am Eingang)...
Rot heisst ja übersteuert.
Liegt das am BIAS-Mod?
"RX IQ AUTO CORRECTION" ist auf ON.
Fehlt da noch etwas?
73
---
Michael (DD4MR)
|
|
Logged
|
|
|
|
