Lost IQ adjustment
« on: 18. July 2019, 10:36:23 »

I have a version 6 radio in for repair that has lost its IQ adjustment.

I see some sporadic signals, and the IQ adjustments have no effect.

Any ideas??

de WD8BXS, Chuck

Logged

Thanks,
De WD8BXS vy 73

DF8OE
Administrator

Offline

Posts: 6284

Stellvertr. OVV I40, Jugend / Nachwuchsreferent

Re:Lost IQ adjustment
« Reply #1 on: 18. July 2019, 10:41:33 »

Hi Chuck,

I am guessing you are talking about RX...

It looks not like a software error but a hardware error. But you have to do more investigations. Take a signal generator and report what happens...

I am nearly sure one path (I or Q) is out of order

vy 73
Andres

« Last Edit: 18. July 2019, 10:41:43 by DF8OE »

Logged

Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE

-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<

WD8BXS
alter Hase

Offline

Posts: 286

Re:Lost IQ adjustment
« Reply #2 on: 18. July 2019, 14:44:26 »

Sorry, no, this is on transmit

Chuck

Logged

Thanks,
De WD8BXS vy 73

DF8OE
Administrator

Offline

Posts: 6284

Stellvertr. OVV I40, Jugend / Nachwuchsreferent

Re:Lost IQ adjustment
« Reply #3 on: 18. July 2019, 15:01:40 »

What do you mean with "sporadic signals"? Do you see a signal but not constantly? What ybout the frequency - are there two peaks transmitting? Or is the frequency hopping, too? Or is the output power hopping?

vy 73
Andreas

Logged

Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE

-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<

WD8BXS
alter Hase

Offline

Posts: 286

Re:Lost IQ adjustment
« Reply #4 on: 18. July 2019, 15:24:09 »

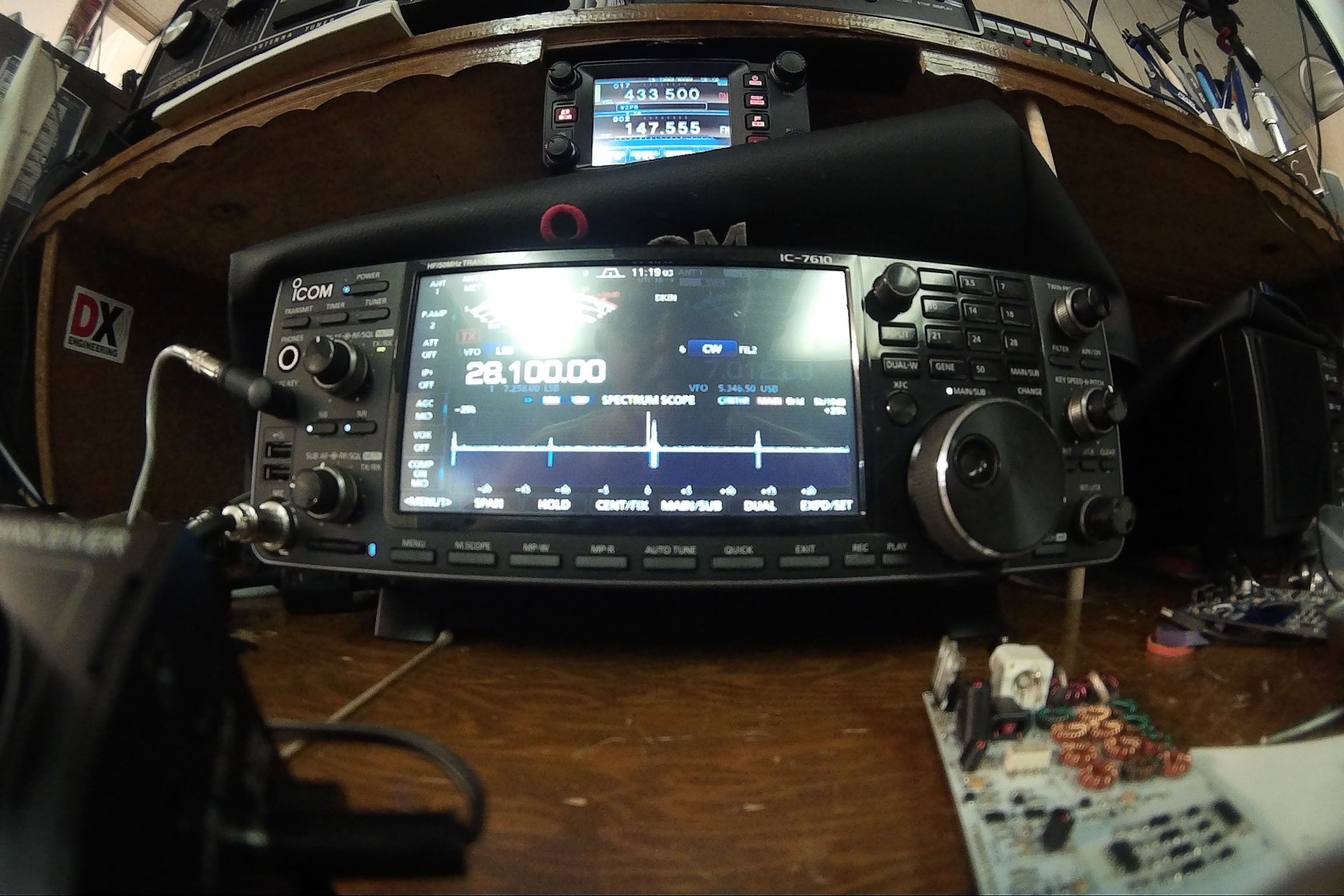

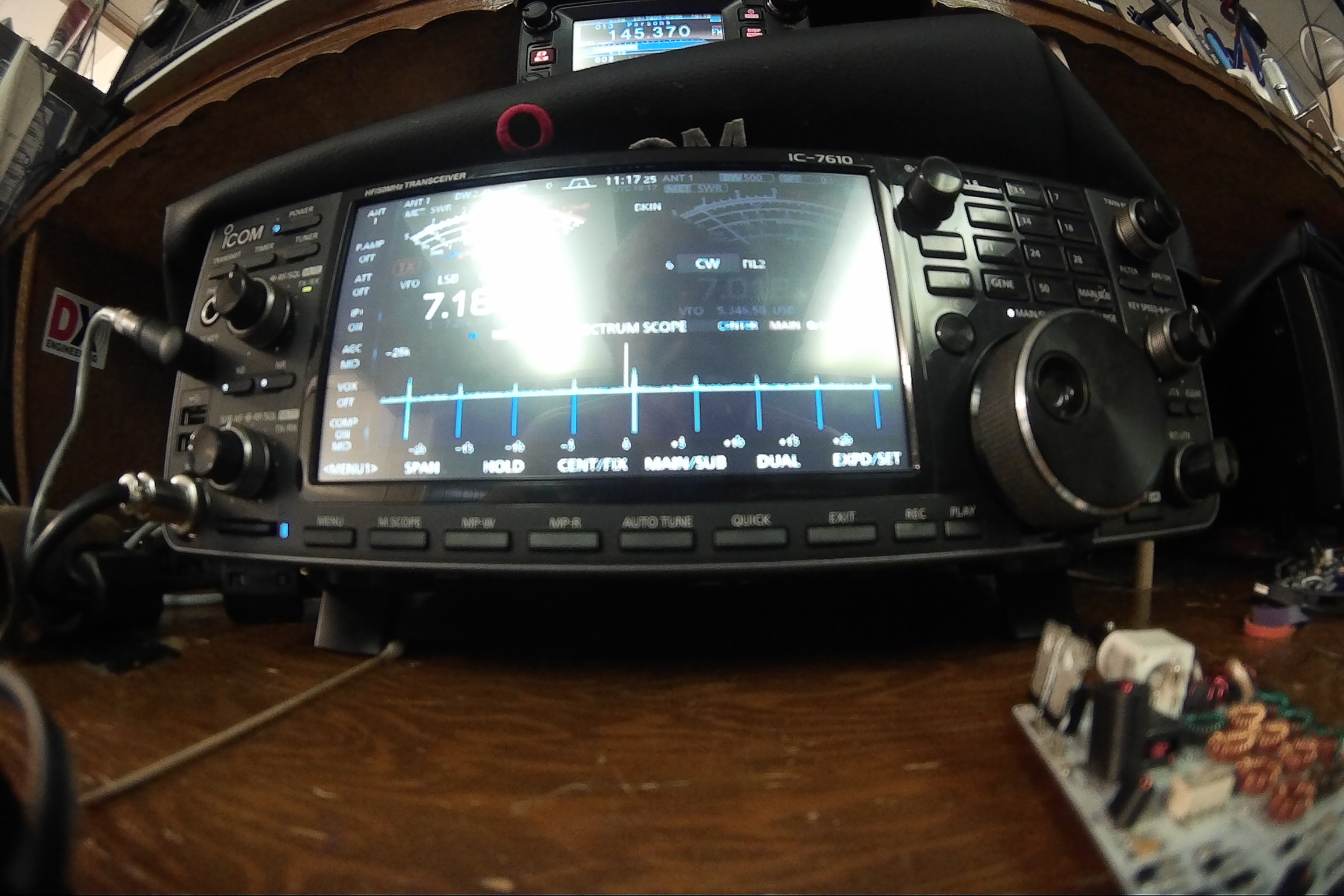

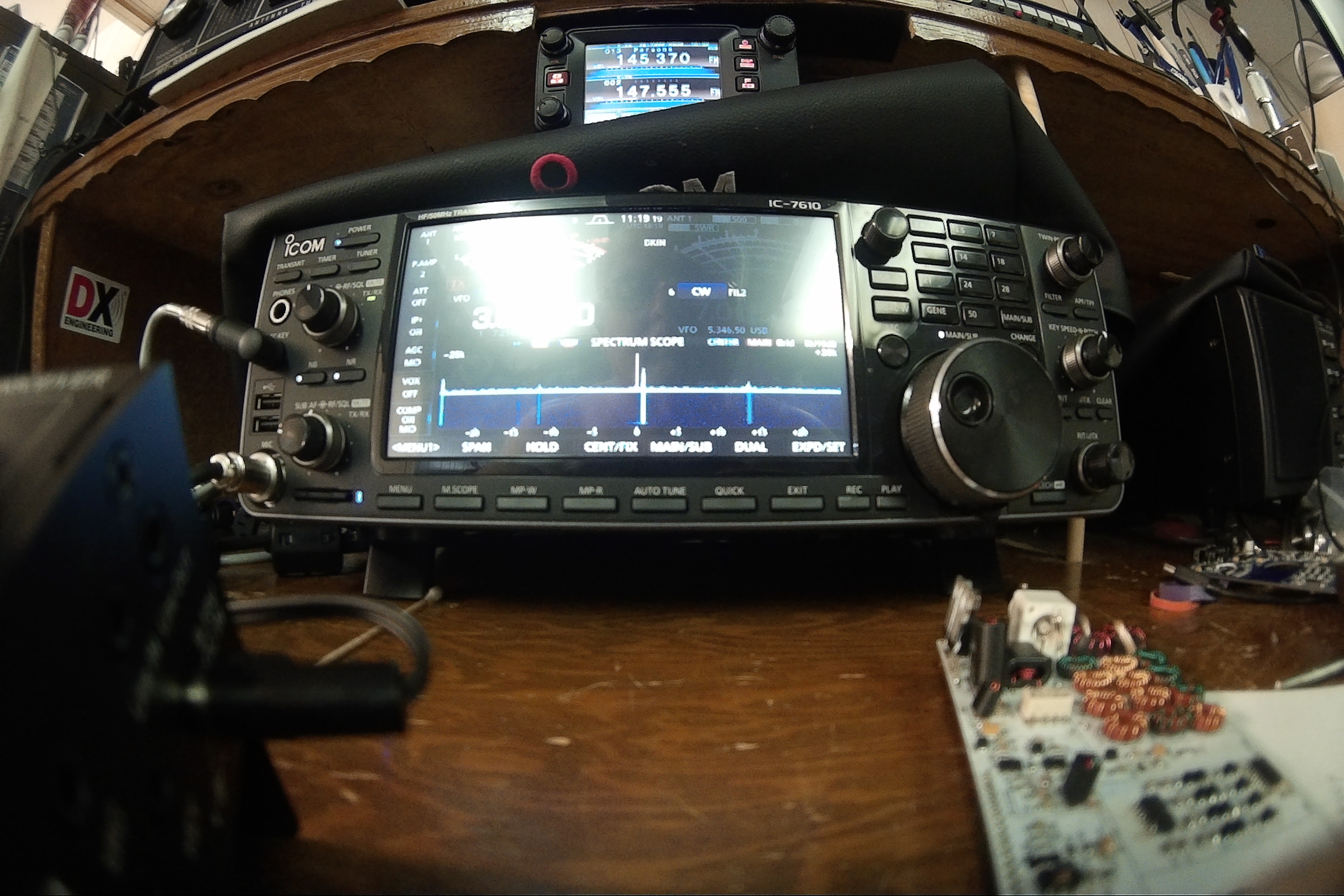

Here are pics of the receiver.

Transmit power on MCHF is .5 watts
40 meters, 20 meters, 80 meters


Logged

Thanks,
De WD8BXS vy 73

WD8BXS
alter Hase

Offline

Posts: 286

Re:Lost IQ adjustment
« Reply #5 on: 18. July 2019, 15:24:39 »


Logged

Thanks,
De WD8BXS vy 73

WD8BXS
alter Hase

Offline

Posts: 286

Re:Lost IQ adjustment
« Reply #6 on: 18. July 2019, 15:25:00 »


Logged

Thanks,
De WD8BXS vy 73

DF8OE
Administrator

Offline

Posts: 6284

Stellvertr. OVV I40, Jugend / Nachwuchsreferent

Re:Lost IQ adjustment
« Reply #7 on: 18. July 2019, 15:44:24 »

Trace af from pin2 and 3 of boards connector via opamp to the four inputs of the mixer.
Look if 90° lo signal is present at the mixer.
Look if all three connections from mixer output transformer are good.

vy 73
Andreas

Logged

Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE

-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<

WD8BXS
alter Hase

Offline

Posts: 286

Re:Lost IQ adjustment
« Reply #8 on: 18. July 2019, 16:33:22 »

OK, will test that circuit later.
Thanks
Chuck

« Last Edit: 19. July 2019, 12:27:57 by WD8BXS »

Logged

Thanks,
De WD8BXS vy 73
