Topic: Sparrow: "Local Oscillator not detected" (Read 5899 times)
|
|
DL6RDM
Neuling
 Offline
Posts: 30
MTB-Mobil
|
 |
Sparrow: "Local Oscillator not detected"
« on: 30. July 2019, 06:16:02 »
|
|
Hallo OM´s,
mein Sparrow UI Board hat die Versionsnummer 1.5, das HF Board ist Version 2.0.
Nach einigen anderen kleineren Problemen (gelieferte FFC Buchse kam mit TOP anstatt BOT Kontakten, Kennzeichnungsdruck einer Diode falsch auf dem PCB) habe ich nun ein Problem beim Aufbau meines Sparrow´s, das ich bisher nicht lösen konnte:
Mein Si570 wird nicht erkannt. Der I²C Bus scheint aber zu funtkionieren, weil die Temperatur angezeigt wird.
Ich habe den Si570 bereits 2 x per Heißluft ausgelötet und neu eingelötet. Einen schlechten Kontakt schließe ich daher aus.
Ich hatte ursprünglich das Kabel der HF Platine zum UI, Clockausgang des Si570 -das zum Potato geht- verkehrt angelötet.
Und zwar hatte ich den heißen Draht des Kabels an die Masse der HF Platine gelötet und die Masse des Kabels an den Drahtbügel dahinter.
Den kleinen Lötpunkt, der zum 100R Widerstand zum Potato geht, hatte ich leer gelassen... O:-)
Der Fehler wurde erkannt und nun beseitigt.
Nun habe ich habe auch eine Frequenz am Ausgang des Si570, mit einem Gleichspannungsanteil von ca. 2V. Die Amplitude des 156MHz Signals war ca. 100mV
Wobei die Bandbreite des Oszi´s leicht überschritten wurde, so dass eine höhere Spannung angenommen werden darf.
Trotzdem weiter die Meldung beim Start "local Oscillator NOT detected".
Schlechte Kontakte zum HF Board möchte ich ausschließen, da ich keinen Wackler habe, sondern einen statischen Fehler.
Habe ich vielleicht den SI570 geschossen, weil er durch das falsch gelötete Kabel zulange auf GND gehalten wurde?
Dazu kommt, dass - sobald ich das Kabel, das vom Si570 zum Potato geht, anstecke, werden die IC´s auf der HF Platine gut warm, allen voran der Potato. Wäre es nicht besser, den Potato an 3,3V zu legen, anstatt mit einer Diode in Reihe an 5V?
Stecke ich wieder ab, kühlen die wieder ab.
Würde mich sehr freuen, wenn mir hier jemand einen Tipp geben könnte.
73 und besten Dank,
Christian
DL6RDM
|
|
 Logged
|
73,
Christian
DL6RDM
|
|
|
DL6RDM
Neuling
Offline
Posts: 30
MTB-Mobil
|
|
Re:Sparrow: "Local Oscillator not detected"
« Reply #1 on: 30. July 2019, 07:03:21 »
|
|
Ich mag mich vielleicht irren, aber FFC top ist meiner Meinung nach korrekt.
Hast Du eventuell ein falsches Display bestellt?
Kann ich aber nachher verifizieren.
156MHz am Si570?
das wären 39MHz als QRG.... das stimmt schon mal was nicht, bzw. ja, er wird nicht angesteuert..... Wenn die Temperatur korrekt ermittelt wird, ist wohl etwas mit dem Silab nicht in Ordnung. Auslöten und nochmals genau kontrollieren ob keine Zinnnasen auf dem Footprint sind.
Hattest Du vor der ersten Inbetriebnahme den 10V nach 5V Regler außerhalb vom Sparrow abgeglichen?
Welche Diode soll falsch rum sein?
Bei mir waren alle richtig eingezeichnet!
Nein, den Potato an 5V mit einer Diode in Reihe zu betreiben ist vollkommen in Ordnung!
Siehe Datenblatt....
Machen wir im Tulipan genauso und das funktioniert beim Sparrow schon hunderte Betriebsstunden so.
|
|
|
73,
Christian
DL6RDM
|
|
|
DL6RDM
Neuling
Offline
Posts: 30
MTB-Mobil
|
|
Re:Sparrow: "Local Oscillator not detected"
« Reply #2 on: 30. July 2019, 07:42:45 »
|
|

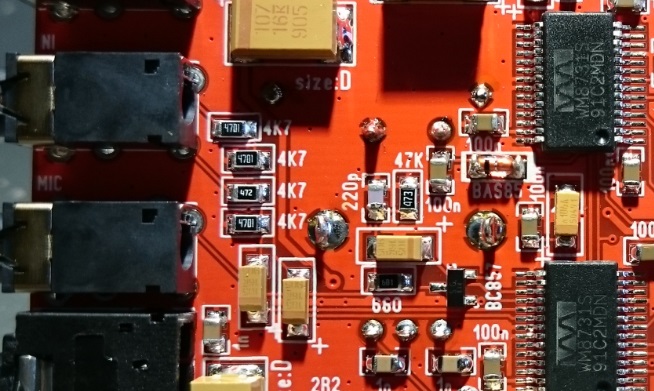

Ja, die BAS85.
Dicker Strick (K) ist rechts. So war sie auch ursprünglich drin. Konnte halt nicht aus/einschalten damit.
|
|
Logged
|
73,
Christian
DL6RDM
|
|
|
peter_77
Urgestein
Offline
Posts: 735
THE mcHF and UHSDR forum !
|
|
Re:Sparrow: "Local Oscillator not detected"
« Reply #3 on: 30. July 2019, 07:51:30 »
|
|
"Strick" ?? Das klingt ja gruselig !
|
|
Logged
|
|
|
|
Co
schon länger dabei
Offline
Posts: 79
Ich liebe dieses Forum!
|
|
Re:Sparrow: "Local Oscillator not detected"
« Reply #4 on: 30. July 2019, 13:01:40 »
|
|
Hello,
If there is RF output on the SI570, it is running. The error message means that the STMF4 cannot detect the SI570 via the I2C lines. A further check : the SI570 will draw approx. 70 Ma when running with or without propr I2C control.
regards
Co
|
|
Logged
|
|
|
|
DL6RDM
Neuling
Offline
Posts: 30
MTB-Mobil
|
|
Re:Sparrow: "Local Oscillator not detected"
« Reply #5 on: 30. July 2019, 13:39:10 »
|
|
Hello Co!
Thanks for your answer.
The problem is that the amplitude of my Si570 clock signal is only just under 100mV (AC) When I read the specs sheet, the amplitude of the clock signal should be about 0.5V - 0.9Vpp in single ended condition, if my interpretation of the spec sheet is right.
Plus there is a DC offset of 2V on both clock outputs, + and -.
I am not shure, if that is ok.
|
|
Logged
|
73,
Christian
DL6RDM
|
|
|
SP3OSJ
Guest
|
|
Re:Sparrow: "Local Oscillator not detected"
« Reply #6 on: 30. July 2019, 16:35:44 »
|
|
Hi
The FFC contacts should be at the bottom.
I do not know what FFC I've again sent DL6RDM.
Now I have sent again and for sure a good FFC.
One picture will do more like the whole description.
Christian can you take a picture of your SI570 on a PCB
|
| « Last Edit: 30. July 2019, 16:38:35 by SP3OSJ » |
Logged
|
|
|
|
DO9AH
Neuling
Offline
Posts: 49
Ich liebe dieses Forum!
|
|
Re:Sparrow: "Local Oscillator not detected"
« Reply #7 on: 30. July 2019, 17:08:34 »
|
|
Bei meiner UI des Sparrow sind die Kontakte auch unten.
Ich habe sie ja 2x gebaut, die erste nicht richtig zum Laufen bekommen.
Deshalb konnte ich jetzt leicht nachschauen.
Bei dem 2. LCD, was ich noch liegen habe, sind die Kontakte oben, also genauso, wie Thomas Bild es zeigt.
So passt das zusammen.
Gruß
Andreas
Nich vergesse, das der Anschluss unter dem LCD liegt und die Verbindung um 180 Grad gewendet wird
|
| « Last Edit: 30. July 2019, 17:11:49 by DO9AH » |
Logged
|
vy 73, Andreas
|
|
|
DL6RDM
Neuling
Offline
Posts: 30
MTB-Mobil
|
|
Re:Sparrow: "Local Oscillator not detected"
« Reply #8 on: 31. July 2019, 04:48:16 »
|
|

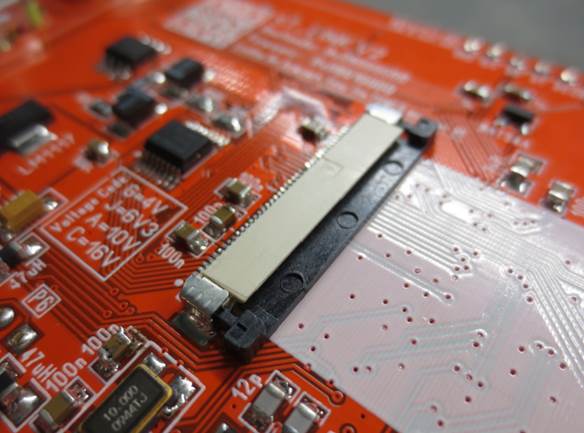

Here is a picture of my PCB with the wrong FFC.
|
73,
Christian
DL6RDM
|
|
|
DL6RDM
Neuling
Offline
Posts: 30
MTB-Mobil
|
|
Re:Sparrow: "Local Oscillator not detected"
« Reply #9 on: 31. July 2019, 06:41:57 »
|
|
Hallo Thomas,
Da wurde wohl die falsche Bestellnummer im der Materialliste vom Sparrow genannt.
Ich hatte diese hier: 449-LFSPXO024807REEL von Mouser.
Wenn jemand die richtige für den 16 MHz Quarz hat wäre das super.
Ich würde ich diese Nummer auch gleich dem Reto, der die PDF Liste pflegt, zukommen lassen.
Vielen Dank für die Links, ich werde mich gleich mal umsehen und die entsprechenden Infos einholen.
Zuerst einmal muss ich den richtigen Quarz bestellen. Gestern erst habe ich bei Digi-Key den VXCO bestellt...
|
|
Logged
|
73,
Christian
DL6RDM
|
|
|
DL6RDM
Neuling
Offline
Posts: 30
MTB-Mobil
|
|
Re:Sparrow: "Local Oscillator not detected"
« Reply #10 on: 31. July 2019, 07:23:59 »
|
|
Super!
Danke, Thomas!
Ja, im Tulipan Forum bin ich auch eingetragen und habe auch schon einiges an Fragen da beantwortet bekommen.
Mir wurde dann vorgeschlagen, mich an dieses Forum zu wenden. Ich bin begeistert, hier läuft das alles viel schneller.
Werde den Quarz gleich auf meine Liste setzen. Ich bestelle da eh einmal pro Woche vom QRL aus...
|
|
Logged
|
73,
Christian
DL6RDM
|
|
|
DL6RDM
Neuling
Offline
Posts: 30
MTB-Mobil
|
|
Re:Sparrow: "Local Oscillator not detected"
« Reply #11 on: 01. August 2019, 11:14:54 »
|
|
So, heute kam der neue VCXO. Leider gehts auch mit dem nicht.
Kann der 10MHz Quarzoszillator daran schuld sein?
Den 16MHz kann ich erst morgen mitbestellen, deshalb hab ich nochmal mit dem 10MHz Qszillator gestartet.
|
| « Last Edit: 01. August 2019, 12:17:36 by DL6RDM » |
Logged
|
73,
Christian
DL6RDM
|
|
|
DB4PLE
positron
Urgestein
Offline
Posts: 1278
|
|
Re:Sparrow: "Local Oscillator not detected"
« Reply #12 on: 01. August 2019, 12:33:54 »
|
|
Hi,
der 10 Mhz Quartz sollte für den Si570 keinen Unterschied machen.
Nimm den Si570 runter und prüfe alle Signale / Pads des Si570 OHNE den Si570. Im eingeschalteten Zustand muss das I2C Signal auf den SCL/SDA pins zu sehen sein. Im inaktiven Zustand ist ein I2C "High" also ca. 3.3V in unserem Fall. D.h. auch mit einem Multimeter kann man schon mal sehen, ob da so um 3V sind. Wenn nicht, dann schlecht und dann muss man schauen, wo das Signal bleibt.
Dann natürlich noch VCC/Ground prüfen.
Wenn diese 4 Pads ok sind und auch im eingelöteten Zustand ähnliche Pegel haben, dann muss der Si570 erkannt werden, wenn korrekt eingelötet und nicht kaputt.
73
Danilo
|
|
Logged
|
|
|
|
DL6RDM
Neuling
Offline
Posts: 30
MTB-Mobil
|
|
Re:Sparrow: "Local Oscillator not detected"
« Reply #13 on: 01. August 2019, 13:42:10 »
|
|
Hallo Danilo!
Vielen Dank für Deine Vorschläge!
Die die Ergebnisse, gemessen wurde in DC von Pin 3 (GND) gegen: (ausgelötet/eingelötet)
Pin 7 SDA (3,28V/3,28V)
Pin 8 SCL (3,28V/3,28V)
Pin 6 VDD (3,29V/3,28V)
Der kleine Punkt (Pin1) des VCXO schaut zur Platinenmitte links zum Temperaturfühler rüber.
Am TFT erscheint die Meldung UHSDR Vers. D2.11.55 und local Oscillator not detected.
Wie gesagt, der Si570 ist nagelneu. Zeigt das gelcihe Verhalten, wie der alte.
DC Anteil am Clock+ Ausgang 2,08V. (Kabel zur HF an oder abgesteckt.)
|
| « Last Edit: 01. August 2019, 13:44:56 by DL6RDM » |
Logged
|
73,
Christian
DL6RDM
|
|
|
|
|
