0.6.3 Kit - Baubericht
« on: 07. February 2020, 08:09:24 »
|
|
Hallo in die Runde,
gestern traf mein bestellter 0.6.3 Kit von m0nka ein. Es ist die Version mit den bereits bestückten SMDs.
verbaute CPU: STM32F437VIT7
EEPROM: 24LC1025
Aus irgendeinem Grund fehlen die beiden RD16HHF1, obwohl sie in der Stückliste in der Tüte aufgeführt und abgehakt sind. Ich hab mal Lucy angeschrieben...
Der Lautsprecher war auch mit dabei, das ist aus den Bildern auf der Bestellseite nicht ersichtlich.
Die nächsten Tage und Wochen gibts mal ein paar Berichte vom Baufortschritt
vy 73
Robert
|
|
 Logged
|
vy 73
Robert
|
|
|
DC1RDB
Neuling
Offline
Posts: 28
|
|
Re:0.6.3 Kit - Baubericht
« Reply #1 on: 07. February 2020, 09:42:06 »
|
|
Update: Lucy hat mir schon geantwortet und sendet heute die MOSFETs nach. Das nenne ich mal eine schnelle und unbürokratische Hilfe
|
|
Logged
|
vy 73
Robert
|
|
|
DC1RDB
Neuling
Offline
Posts: 28
|
|
Re:0.6.3 Kit - Baubericht
« Reply #2 on: 07. February 2020, 15:59:56 »
|
|

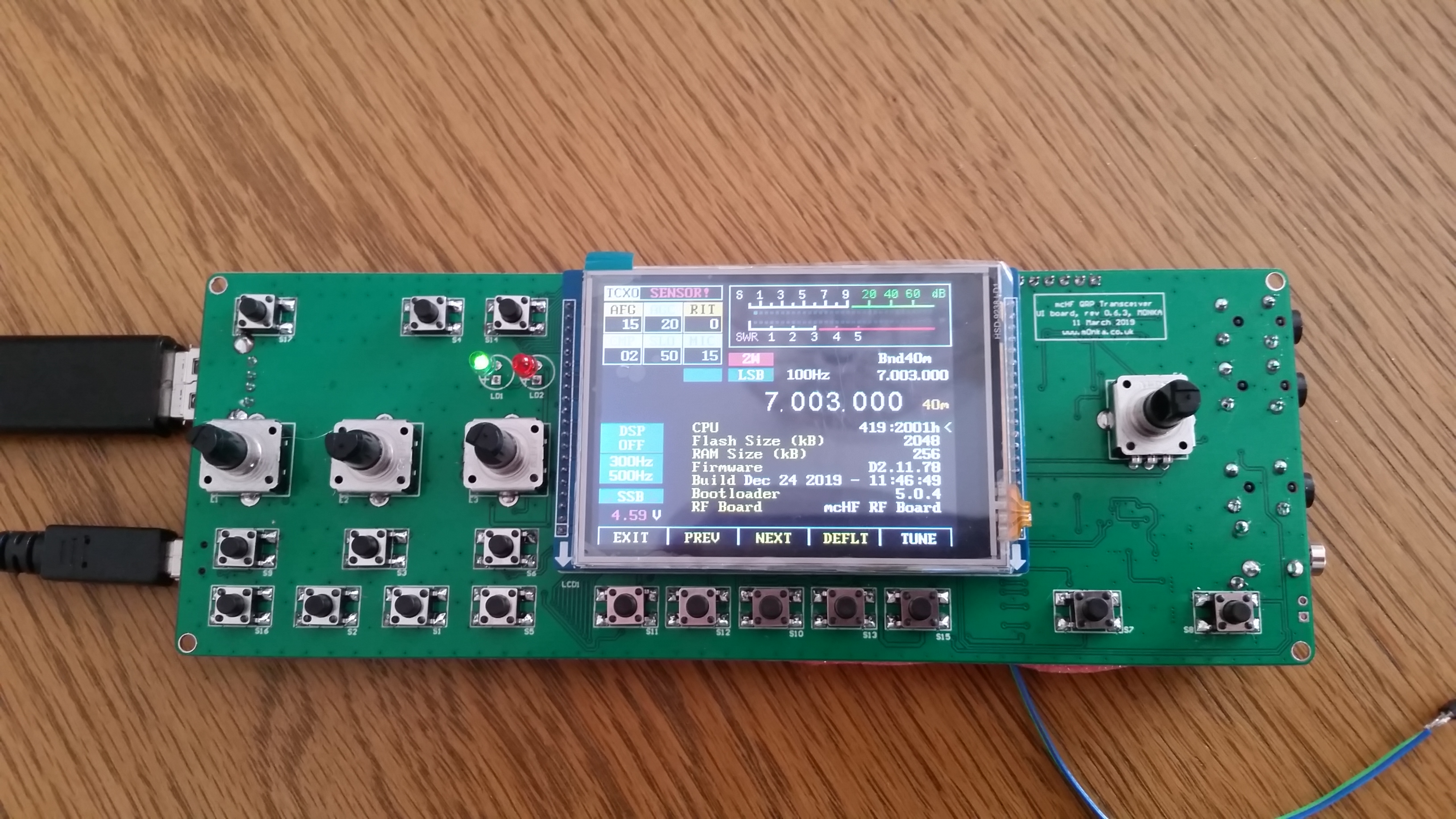

Das UI Board ist fertig. Zur Stromversorgung habe ich als R34b einen Jumper gesetzt, dadurch wird das Board gleich vom USB versorgt.
Damit war das Update des Bootloaders mittels dfu-util ohne Probleme möglich. Die neueste Firmware wurde auch bereits geladen und ich kann mich die nächsten Tage etwas mit der Menüstruktur und Bedienung vertraut machen.
Das RF Board wird wohl ein wenig länger dauern, da noch einige Teile bestellen werden müssen (MCP9801, BNC-Buchse, Schaltregler).
|
vy 73
Robert
|
|
|
DC1RDB
Neuling
Offline
Posts: 28
|
|
Re:0.6.3 Kit - Baubericht
« Reply #3 on: 10. February 2020, 11:27:18 »
|
|
Das HF-Board ist jetzt halbwegs fertig. Es fehlen noch die beiden MOSFET, die BNC-Buchse und der Temperatursensor.
Bei der Erstinbetriebnahme war das Gerät auf allen Bändern komplett taub. Mittels Fingerprüfsender konnte ich den Fehler schnell auf den Bereich der Tiefpaßfilter eingrenzen. Dann die Relais K1 bis K4 durchgemessen und festgestellt, daß sie von U14 nicht angesteuert werden, obwohl die drei Adressleitungen (Band 0 bis Band 2) vom UI-Board kommend korrekte Signale zeigen. Vor dem Wechsel von U14 habe ich dann nochmal mit starker Lupe und hellem Licht (meine Augen sind in den letzten 10 Jahren auch nicht besser geworden) die Platine kontrolliert. Und siehe da - Pin 16 von U14 hatte eine kalte Lötstelle. Schnell nachgelötet und die Relais schalten einwandfrei.
Jetzt werde ich mal eine Antenne anschließen und dann etwas in die Bänder hineinhören.
|
|
Logged
|
vy 73
Robert
|
|
|
DC1RDB
Neuling
Offline
Posts: 28
|
|
Re:0.6.3 Kit - Baubericht
« Reply #4 on: 10. February 2020, 11:37:18 »
|
|
Kleine Ergänzung: irgendwo hier im Forum hatte ich gelesen, daß seit dem Wegfall der Lautsprecherbohrung keine Durchführungsmöglichkeit für das Lautsprecherkabel mehr vorhanden ist.

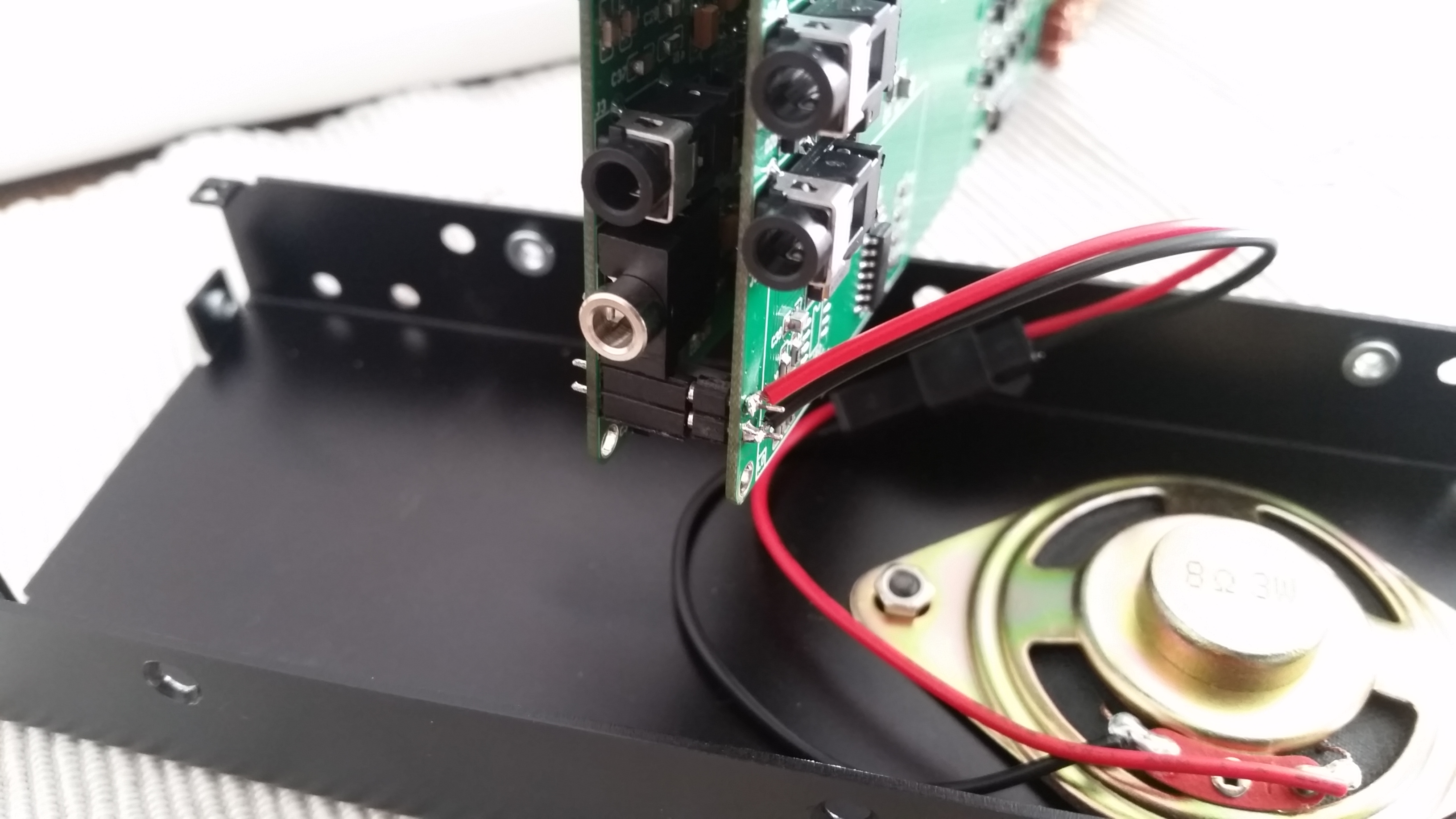

Auf dem HF-Board gibt es jedoch nun einen zweiten P7, der mittels Steckverbinder mit dem P7 auf dem UI-Board verbunden werden kann und damit kommen die Zuleitungen zum Lautsprecher durch das HF-Board durch. Siehe Foto.
|
vy 73
Robert
|
|
|
|
|
DC1RDB
Neuling
Offline
Posts: 28
|
|
Re:0.6.3 Kit - Baubericht
« Reply #6 on: 12. February 2020, 11:30:43 »
|
|

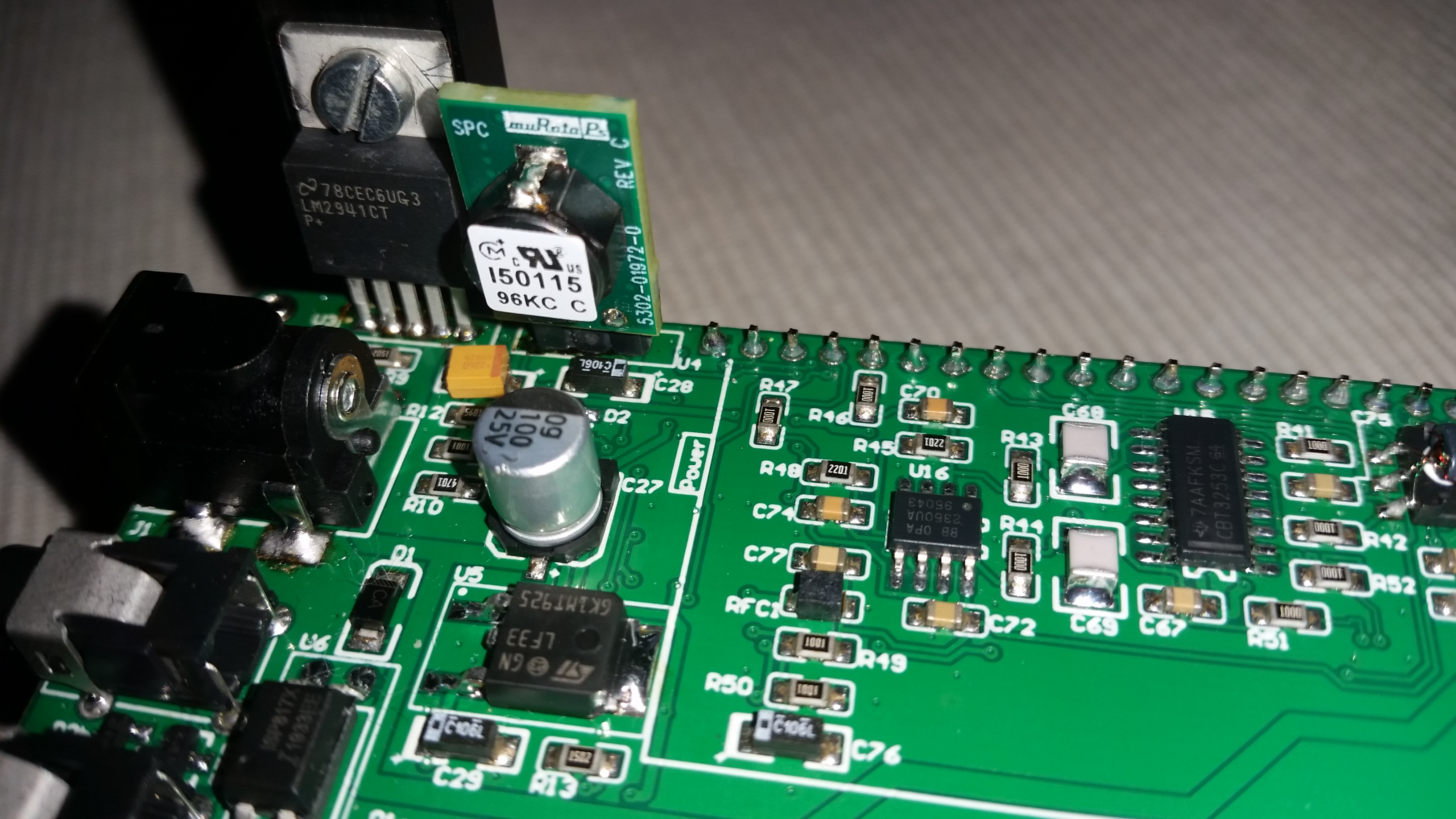

Heute habe ich U4 durch einen Schaltregler ersetzt. Die Stromaufnahme bei Empfang ist nun deutlich geringer und als Nebeneffekt wird U3 auch nicht mehr warm. Störstrahlung bzw. Beeinträchtigung des Empfangs habe ich noch nicht bemerkt.
|
vy 73
Robert
|
|
|
|
|
DC1RDB
Neuling
Offline
Posts: 28
|
|
Re:0.6.3 Kit - Baubericht
« Reply #8 on: 14. February 2020, 19:32:34 »
|
|

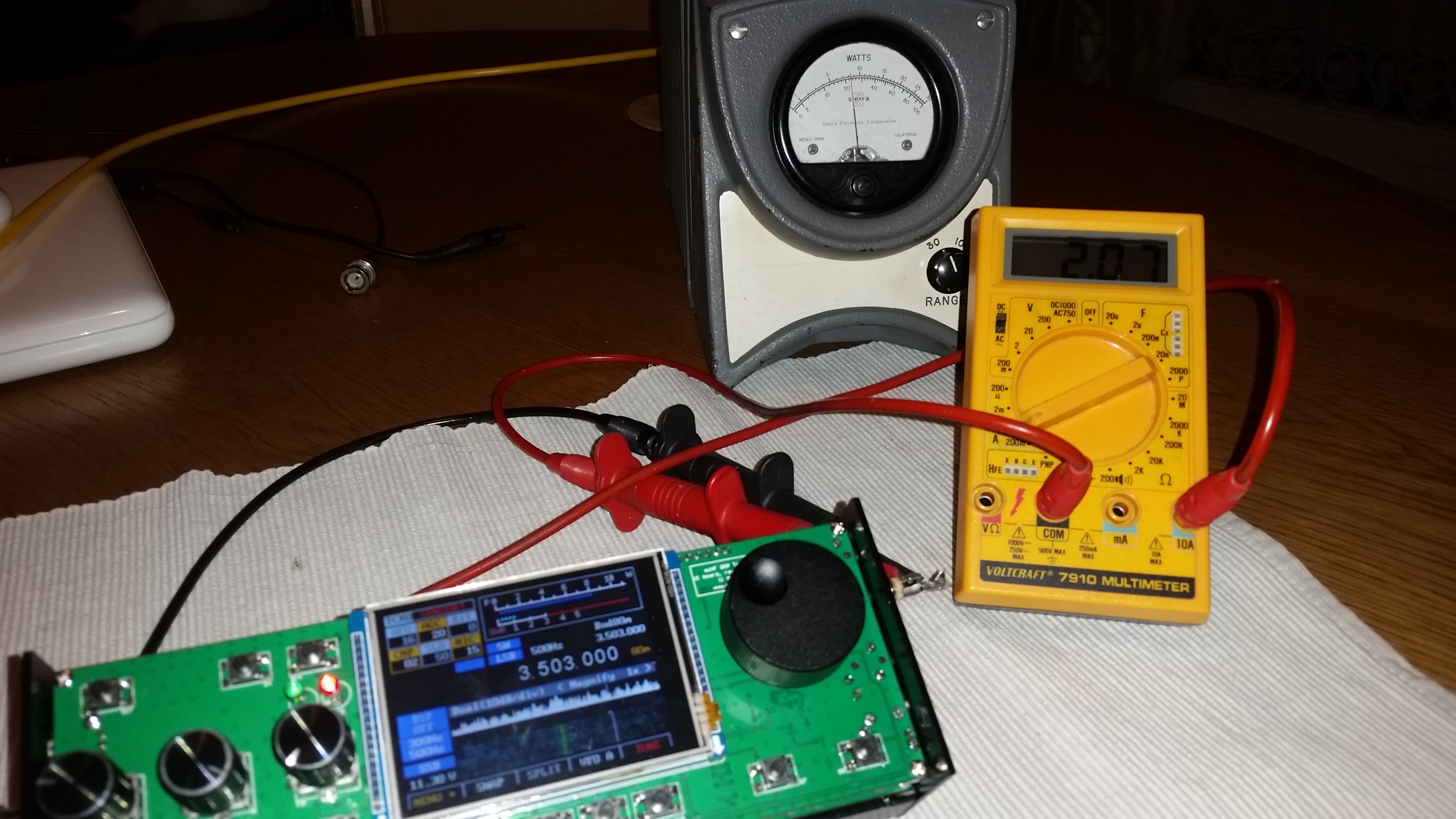

Heute sind die beiden von Lucy nachgelieferten Endstufen-MOSFETs eingetroffen und wurden gleich verbaut. RFC8 hat sechs Windungen auf den mitgelieferten Kern bekommen. Nach Einstellen des PA BIAS folgten die 5W power adjustments, dabei wurden auf allen Bändern 5 Watt erreicht. Auf 80m waren es selbst beim niedrigsten power adjustment Wert von 3 fast 8 Watt.
Jetzt fehlt nur noch der Temperatursensor MCP9801, welcher hoffentlich die nächsten Tage eintreffen wird.
|
vy 73
Robert
|
|
|
|
|
DC1RDB
Neuling
Offline
Posts: 28
|
|
Re:0.6.3 Kit - Baubericht
« Reply #10 on: 15. February 2020, 09:07:30 »
|
|
Genau, Andreas. Danke.
Ja, das hatte ich gestern Abend übersehen. Damit war die Leistung nun einwandfrei einstellbar.
Ich hätte nicht gedacht, daß das kleine Gerätchen so viel Spaß machen kann
|
|
Logged
|
vy 73
Robert
|
|
|
WD8BXS
alter Hase
Offline
Posts: 286
|
|
Re:0.6.3 Kit - Baubericht
« Reply #11 on: 17. February 2020, 02:07:45 »
|
|
Andreas
what did you use to replace the 8v regulator, please??
Chuck
|
| « Last Edit: 17. February 2020, 02:15:06 by WD8BXS » |
Logged
|
Thanks,
De WD8BXS vy 73
|
|
|
|
|
dl8mby
alter Hase
Offline
Posts: 363
Ich liebe dieses Forum!
|
|
Re:0.6.3 Kit - Baubericht
« Reply #13 on: 17. February 2020, 11:54:41 »
|
|
Hallo OM's,
anbei der entsprechende Link zum Datenblatt des muRata SPC DC/DC Moduls.
https://power.murata.com/datasheet?/data/power/dms-78xxsr.pdf
Ich hoffe, das ist das richtige Teil imax <= 0.4A. Ersatz für die LM78xx Serien.
vy73
Markus
Nachtrag:
Das Teil gibt es bei Mouser
https://www.mouser.de/Power/DC-DC-Converters/Non-Isolated-DC-DC-Converters/_/N-brvxx
Menge Stückpreis Erw. Preis
1 9,82 € 9,82 €
5 9,48 € 47,40 €
10 9,03 € 90,30 €
25 8,91 € 222,75 €
|
| « Last Edit: 17. February 2020, 12:03:28 by dl8mby » |
Logged
|
|
|
|
