Topic: [Solved] mcHF 0.6.0 endlich fertig und dann nur 0,5 Watt (Read 3865 times)
|
|
OE5JFE
Neuling
 Offline
Posts: 16
mcHF 0.6 in Bau
|
 |
[Solved] mcHF 0.6.0 endlich fertig und dann nur 0,5 Watt
« on: 04. April 2020, 14:18:46 »
|
|
Hallo liebes Forum,
Habe mich endlich daran gemacht und habe den vor fast 3 Jahren gekaufen mcHF 0.6 fertig zu stellen.
Mods sind gemacht:
- EPROM installiert- wird erkannt
- SWR Brücke geändert wie hier empfohlen für die 0.6.0 Version.
Erstinbetriebnahme nach https://github.com/df8oe/UHSDR/wiki/Adjustment-and-Configuration-Manual
gemacht.

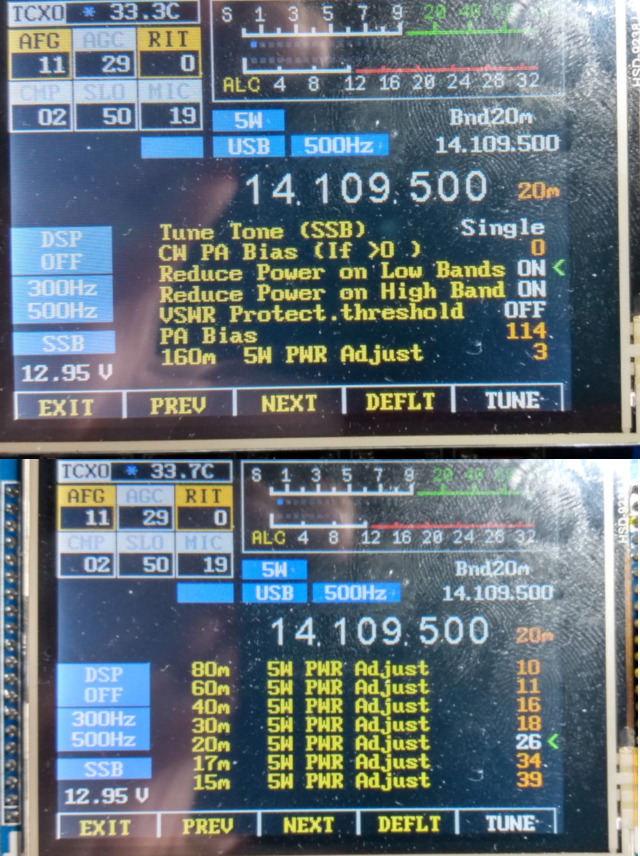

Erste Hürde war das Bias Strom einstellen. Es dürfe einer der Endstufentransistoren das löten der Messingmutter nicht überlebt haben. Nach einem Austausch waren dann die nötigen 500 mA einzustellen. Zwar am oberen Ende des Wertebereiches also bei 114 aber immerhin.
Beim nächsten Schritt dem Einstellen der 5W für alle Bänder leider die Ernüchterung:
Mehr als 0,5W zeigt das Messgerät + Dummyload leider nicht an auf keinem der Bänder egal wie hoch ich die Werte drehe.
(Das Leistungsmessgerät funktioniert und wurde mit dem FT817 getestet).
Habe dann auch noch den 2. Transistor getauscht aber ohne Änderung der Situation.
Ich hoffe auf den jahrelangen Erfahrungschatz. Wo beginne ich mit der Fehlersuche?
Danke
73 Joe
OE5JFE
|
| « Last Edit: 05. May 2020, 18:40:40 by OE5JFE » |
 Logged
|
|
|
|
|
|
OE5JFE
Neuling
Offline
Posts: 16
mcHF 0.6 in Bau
|
|
Re:mcHF 0.6.0 endlich fertig und dann nur 0,5 Watt
« Reply #2 on: 04. April 2020, 15:06:03 »
|
|
Hallo Andreas,
Danke für die schnelle Rückmeldung. Das wird wohl der Weg vorwärts sein.
Hier hab kürzlich ein OM ein ähnliches Problem beschrieben.
https://www.amateurfunk-sulingen.de/forum/index.php?board=15;action=display;threadid=1483
Vielleich löte ich mal 2 der 4 Drähte am T6 aus und teste ob ich da die falschen Enden verbunden habe.
Wenn Corona nicht wäre würde ich Rudi OE5RKM hier in meiner Gegend besuchen. Der hat mcHF Erfahrung und Messgeräte.
73
|
|
Logged
|
|
|
|
|
|
|
|
OE5JFE
Neuling
Offline
Posts: 16
mcHF 0.6 in Bau
|
|
Re:mcHF 0.6.0 endlich fertig und dann nur 0,5 Watt
« Reply #5 on: 04. April 2020, 17:24:05 »
|
|
Hi Artur,
Thanks for you feedback.
I bought 4 pieces RD16HHF1 from box73 https://www.box73.de/ (the Funkamateur Shop) so it think that should not be the problem. It is the original.
One definitly took damage from my soldering. Rudi OE5RKM helped me to pair them based on measurements so they were fine before.
I have resoldered all the transformer connections in the meanwhile with no effect. I need an oszi  or I can wait for the COV-19 situation to end and get my hands on a professional one in our makerspace.
73 Joe
|
| « Last Edit: 04. April 2020, 17:27:00 by OE5JFE » |
Logged
|
|
|
|
|
|
OE5JFE
Neuling
Offline
Posts: 16
mcHF 0.6 in Bau
|
|
Re:mcHF 0.6.0 endlich fertig und dann nur 0,5 Watt
« Reply #7 on: 04. May 2020, 20:00:01 »
|
|
Hallo mcHF Gemeinde,
Heute mit Rudi OE5RKM die erste Diagnosestunde online per Steam ins Netz gemacht. Vielen Dank Rudi
Hier nochmal die Beobachtung im Video am U17 bzw. T4 Übertrager:
https://youtu.be/TqBlPathsY4
mcHF im 80 m Band
Am T4 haben Pin 1,2,3 per Durchgangsprüfer kontakt.
Pin 4 und 5 haben per Durchgangsprüfer kontakt.
Kein Durchgang zueinander (also zwischen z.b. 1 und 4) per Durchgangsprüfer. Sollte klarerweise auch nicht sein.

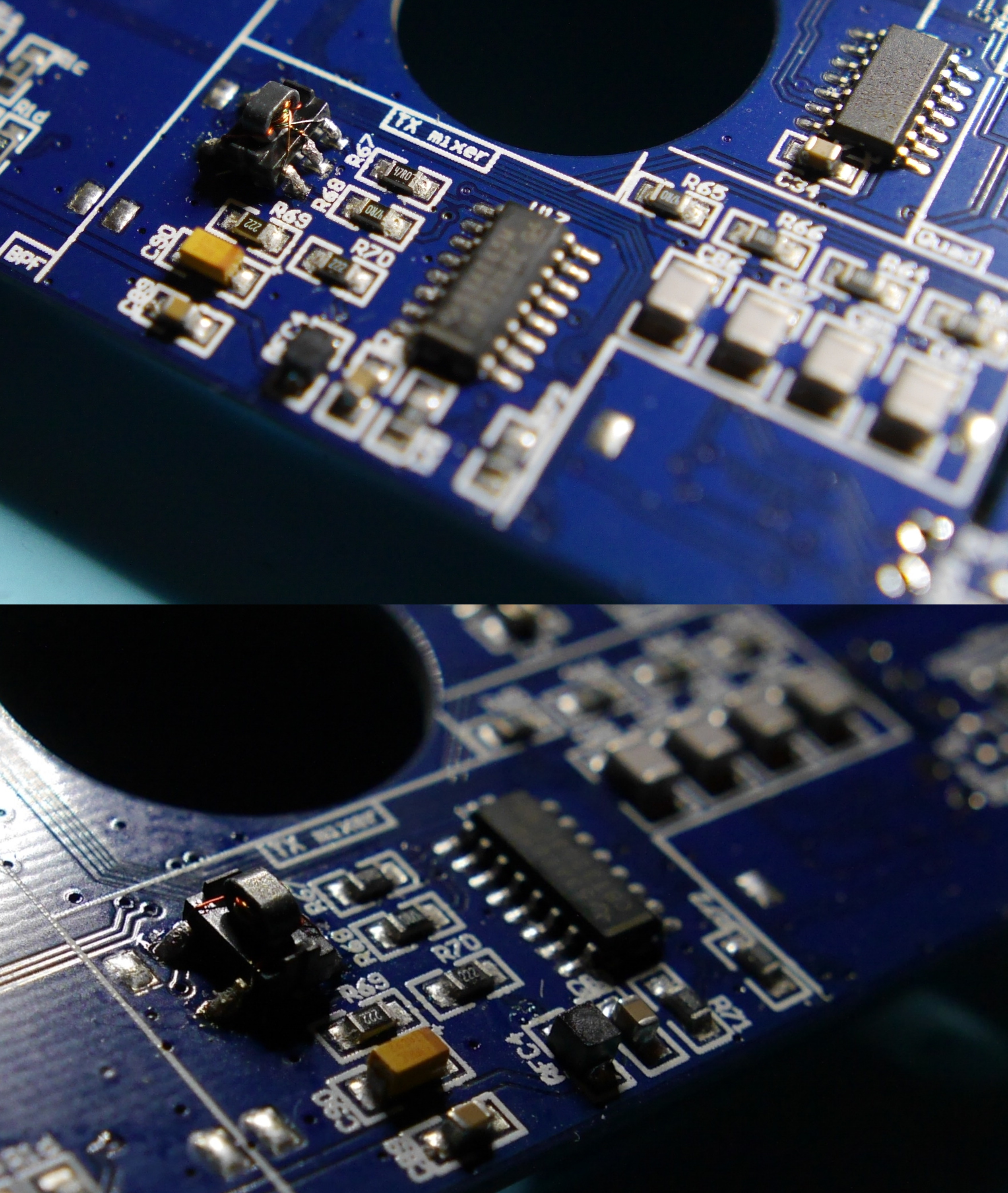

Per Uhrmacherokular kann ich keine Beschädigungen am T4 erkennbar. Hier ein Bild
T4 defekt oder ein Messfehler/Denkfehler meinerseits?
73 Joe
|
« Last Edit: 04. May 2020, 20:53:03 by OE5JFE » |
Logged
|
|
|
|
OE5JFE
Neuling
Offline
Posts: 16
mcHF 0.6 in Bau
|
|
Re:mcHF 0.6.0 endlich fertig und dann nur 0,5 Watt
« Reply #8 on: 05. May 2020, 06:09:34 »
|
|
Hallo Thomas,
Danke für die Hinweise.
Das Youtube Video von mir hast du angesehen? Ab ca. Sekunde 50 ? Am Pin 4 des T4 ist nichts zu messen mit dem Oszi.
Werde mal T4 nachlöten bzw tauschen.
73 Joe
|
|
Logged
|
|
|
|
|
|
OE5JFE
Neuling
Offline
Posts: 16
mcHF 0.6 in Bau
|
|
Re:mcHF 0.6.0 endlich fertig und dann nur 0,5 Watt
« Reply #10 on: 05. May 2020, 08:08:45 »
|
|
... daher erwähnte ich das auch weiter oben mit einem Smilie.
|
|
Tja den wink mit dem Zaunpfahl hab ich nicht gespürt
Nach dem QRL mach ich mich dran.
73 Joe
|
|
Logged
|
|
|
|
OE5JFE
Neuling
Offline
Posts: 16
mcHF 0.6 in Bau
|
 |
[Solved] Re:mcHF 0.6.0 endlich fertig und dann nur 0,5 Watt
« Reply #11 on: 05. May 2020, 18:40:25 »
|
|
Danke an die OMs mit dem erfahrenen Blicke. #2 am T4 war nicht verlötet
Ein wenig peinlich für mich das ich das nicht gesehen habe. Jetzt funktioniert alles einwandfrei.
Viel gelernt dabei und stolzer Besitzer eines Oszilloskop. Gerüstet für künfige Abenteuer im Amateurfunk.
Und jetzt Zeit den SOTA tauglichen Gehäusebau umzusetzen.
73 Joe
|
|
Logged
|
|
|
|
DF8OE
Administrator
Offline
Posts: 6284
Stellvertr. OVV I40, Jugend / Nachwuchsreferent
|
|
Re:[Solved] mcHF 0.6.0 endlich fertig und dann nur 0,5 Watt
« Reply #12 on: 06. May 2020, 03:52:55 »
|
|
Ich habe in meinem Elektronikleben auch die Erfahrung gemacht, dass es die Dinge sind, an denen man (zunächst) gescheitert ist, die einen dann wirklich weiterbringen. Wenn man sie mit Biß, etwas Hilfe, Ausdauer und Konzentration letztendlich doch meistert
Schön, dass Du jetzt ein Oszi hast! Das wird Dich definitiv weiterbringen!
vy 73 - und bleib gesund!
Andreas
|
|
Logged
|
Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE
-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<
|
|
|
OE5JFE
Neuling
Offline
Posts: 16
mcHF 0.6 in Bau
|
|
Re:[Solved] mcHF 0.6.0 endlich fertig und dann nur 0,5 Watt
« Reply #13 on: 06. May 2020, 05:58:18 »
|
|
Danke für die ermutigenden Worte.
Nachdem es sich um die 0.6 Bausatz Version handelt wo die SMD Bauteile schon bestückt waren sind noch die originalen 100V Caps verbaut. Hier ist ja die Empfehlung nicht zu üppig über die 5 Watt zu gehen.
Als nächstes sind die weiteren Einstellungen und Kalibierungen dann für SWR Brücke und Powermeter usw.
Für den IQ Abgleich hoffe ich die Ausrüstung im Makerspace, welcher in 3 Wochen wieder öffnen soll, nutzen zu können.
73 Joe
|
|
|
|
|
|
