Topic: mcHF Ver7: Sendesignal verzerrt - Endstufe schwingt?? (Read 3020 times)
|
|
DL7BD
Neuling
 Offline
Posts: 5
|
 |
mcHF Ver7: Sendesignal verzerrt - Endstufe schwingt??
« on: 06. July 2021, 19:33:34 »
|
|
Von Chris Ver7 als full kit mit populat.ed boards mit Gehäuse gekauft und aufgebaut.
Hat alles soweit geklappt und die Inbetriebnahme an Hand der Anleitung von
DF8OE verlief ohne Probleme. Bisher keine Hardware Modifikationen durchgeführt
und der Uhdsr Softwarestand ist: 2. 11. 79
Ausgangsleistung erreicht je nach Band 5 bis 10 Watt.
Ich habe auf 160m bis 10m das Ausgangssignal an einer dummy load mit einem Oszilloskop
angesehen. Betriebsart "Tune" in CW und SSB singletone bei Leistungen zwischen 0,5 W
und 10 W. In allen Fällen war das Signal verzerrt. Es ist mit einem Signal zwischen 12 kHz und
800 Hz moduliert und enthält Frequenzen die über dem mehrfachen der Sendefrequenz liegen.
Wie kann ich die Verzerrungen beseitigen? Welche Messungen/Maßnahmen sind zielführend?
Hat jemand ähnliche Erfahrungen mit Ver 7 gemacht?

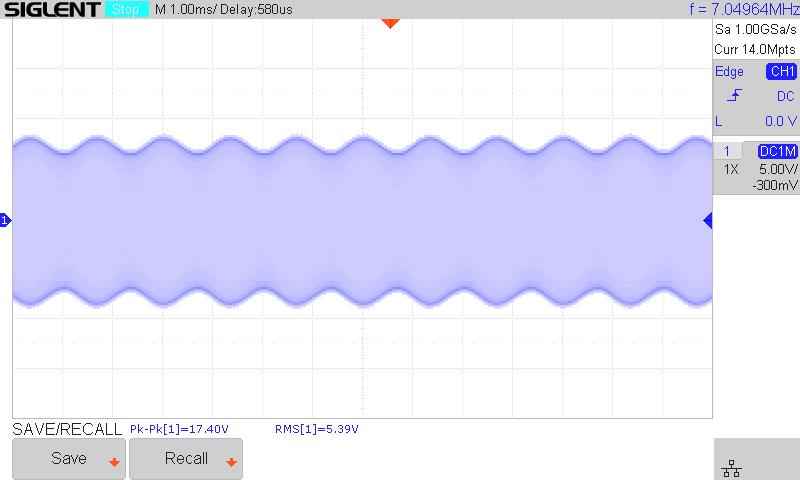

Ich habe stellvertretend für alle Bänder 1 Bild angehängt.
|
|
|
|
|
|
DL2JML
Neuling
Offline
Posts: 15
|
|
Re:mcHF Ver7: Sendesignal verzerrt - Endstufe schwingt??
« Reply #2 on: 08. July 2021, 19:32:02 »
|
|
Ich bin nicht sicher, wie man eine "Version 0.7" bekommt, wenn auf m0nka.co.uk steht "Currently supplied revision: 0.6.3". Auf jedem Fall habe ich Version 0.6.3 letzten Monat bekommen.
...aber die Endstuffe meines mcHF hat eindeutig geschwungen, mit 500mA Bias. Ich habe einfach das Bias Strom reduziert, was das Problem beseitigt hat. Danach habe ich Max TX Power neu kalibriert.
|
|
 Logged
|
|
|
|
|
|
dg0nf
OM_nicht_I40
noch länger dabei
Offline
Posts: 134
OV V30 - Wolgast/Insel Usedom
|
|
Re:mcHF Ver7: Sendesignal verzerrt - Endstufe schwingt??
« Reply #4 on: 09. July 2021, 06:16:58 »
|
|
| Ich bin mit den Versionsnummern vielleicht auch nicht auf dem Laufenden. Ich meine die Version wo Chris die Gehäusedimension des KX3 verlassen hat und den größeren Formfaktor genommen hat (flacher und länger und breiter). |
|
Das ist korrekt und man findet das Gerät auch so auf seiner Seite. Aber verkaufen tut er es nicht mehr. Vermutlich war die Nachfrage nach den Boards in dem alten Formfaktor einfach größer, weshalb es davon ja nun schon die dritte Änderungsversion gibt (0.6.3). Version 0.8 läßt auch schon sehr lange auf sich warten...
73, Helge
|
|
Logged
|
|
|
|
DL2JML
Neuling
Offline
Posts: 15
|
|
Re:mcHF Ver7: Sendesignal verzerrt - Endstufe schwingt??
« Reply #5 on: 10. July 2021, 06:26:59 »
|
|
Was ich eigentlich gemeint habe ist, dass der Test leicht durchzuführen ist. Bevor DL7BD sein TX zerlegt, die Versorgung analysiert, usw... kann er:
-das Konfigurationsmenü ausklappen
-die Werte notieren so, dass er sie danach wiederherstellen kann
-das PA-Bias in 10.-Stuffen reduzieren
-feststellen, ob die Schwingungen beseitigt werden oder nicht.
Wenn die Schwingungen verschwinden, weiss er, dass die Endstufen tatsächlich schwingen.
|
|
Logged
|
|
|
|
|
|
DL7BD
Neuling
Offline
Posts: 5
|
|
Re:mcHF Ver7: Sendesignal verzerrt - Endstufe schwingt??
« Reply #7 on: 11. July 2021, 12:55:59 »
|
|
Danke für die Infos, hier der letzte Stand :
@ DL2JML: Die Ver 7 gab es Anfang 2018. Ich habe den Trx im Januar erhalten.
Keine KX3 Abmessungen, sondern 204x152x44 mm (BxHxT).
@DF8OE: Habe die Signale An der Dummy Load, nach Treiber und nach TX preamp (C116), TX_PA_IN verglichen bis auf Pegel und Phasenlage gleich verzerrt.
Auslöten der PA-Drossel brachte keine Änderung des Signals nach TX preamp, TX_PA_IN. Also keine Schwingung der Endstufe.

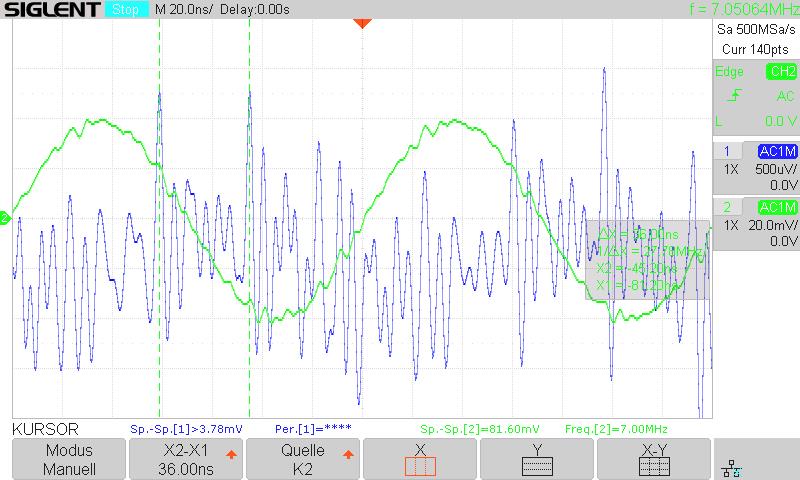

Bevor ich den MCHF weiter zerlege habe ich weiter "vorne" gemessen. Das Signal TX_PRE_IN vor C113,TX preamp also nach Bandfilter und das Signal TX_MIX vor Bandfilter an Anschluss 2 der Buchsenleiste sind vergleichbar verzerrt. Ich habe im Bild
auf Kanal 1 TX_PRE_IN und auf Kanal 2 TX_PA_IN dargestellt.
Das Signal TX_PRE_IN überrascht mich sehr. Wenn das kein Messfehler ist, frage ich mich, wie schafft es der preamp aus diesem Gezapple ein annähernd sinusförmiges Signal zu erzeugen?
Auffällig sind die Spitzen, die mit rund 28 Mhz (alle 36ns) auftreten. Sicher irgendwelche Einstreuungen aus dem Digitalteil, aber wo her?
vy73, Peter
|
|
|
|
|
|
DL7BD
Neuling
Offline
Posts: 5
|
|
Re:mcHF Ver7: Sendesignal verzerrt - Endstufe schwingt??
« Reply #9 on: 11. July 2021, 14:10:15 »
|
|
OK, messen tue ich gerne. Aber erst einmal Lötkomtrolle...
Zum Messen muss ich das RF-board abnehmen und die Signale auf den Kontaktleisten zuführen.
Welche werden gebraucht? Audio und SWR kann sicher entfallen, was noch?
Oder mit Drähtchen herausführen?
Peter
|
|
Logged
|
|
|
|
|
|
DL7BD
Neuling
Offline
Posts: 5
|
|
Re:mcHF Ver7: Sendesignal verzerrt - Endstufe schwingt??
« Reply #11 on: 11. July 2021, 18:47:18 »
|
|

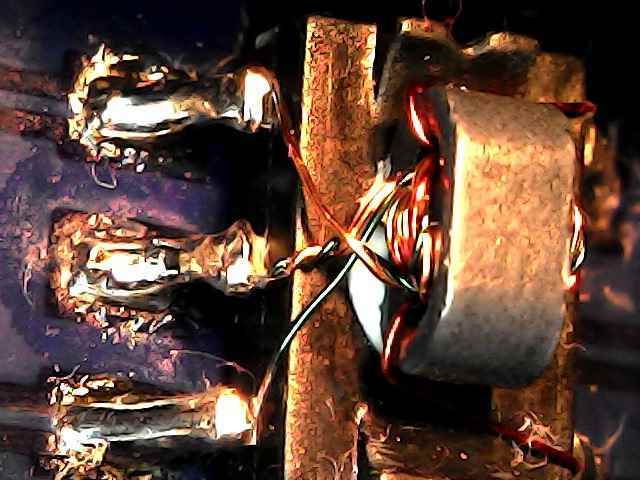

Lötkontrolle hat gute Lötstellen ergeben. Siehe Bilder.
Hier erst einmal die I_O Seite und in der nächsten Antwort die TX_MIX Seite,
da ich keine 2 Bilder in einer Antwort einfügen kann.
|
|
|
|
DL7BD
Neuling
Offline
Posts: 5
|
|
Re:mcHF Ver7: Sendesignal verzerrt - Endstufe schwingt??
« Reply #12 on: 11. July 2021, 18:50:38 »
|
|

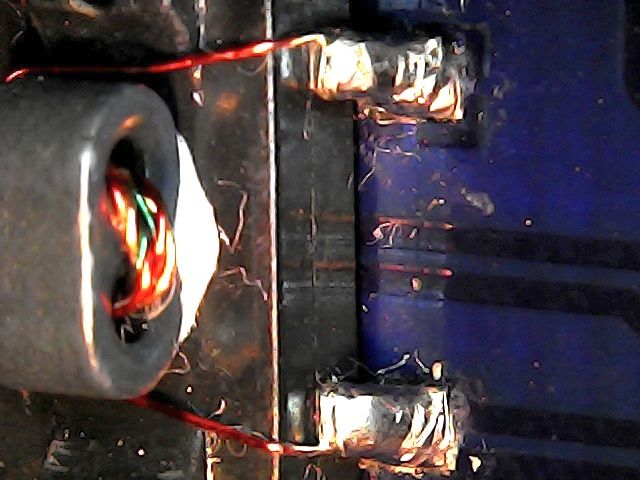

Hier jetzt die andere Seite
Sieht auch OK aus, also muss ich die Signale messen. Drähte anlöten oder Platine aufklappen und
Steckleisten verbinden?
|
|
|
|
|
|
satoryboy
schon länger dabei
Offline
Posts: 87
Ich liebe dieses Forum!
|
|
Re:mcHF Ver7: Sendesignal verzerrt - Endstufe schwingt??
« Reply #14 on: 21. July 2021, 18:42:45 »
|
|
In the past, I often mistook spurious radiation (carrier and mirror channel) for self-excitation. Now, first of all, I look at the near spectrum of the output signal.
|
|
