Topic: Pegelplan / Problem PWR (Read 3838 times)
|
|
DL7UXA
Neuling
 Offline
Posts: 10
Ich liebe dieses Forum!
|
 |
Pegelplan / Problem PWR
« on: 30. October 2022, 23:07:29 »
|
|
Hallo liebe OMs,
gibt es so was wie einen Pegelplan für den mcHF? Derzeit bekomme ich nur ca. 1,5 W raus und es wäre hilfreich wenn man abschätzen könnte, was man nach jeder Baugruppe erwarten kann.
## Mods:
* T5 nach IK6QOO
* PA nach IK6QOO
* Treiber Transistoren erstetzt
* Mod. TX Quad Preamp noch NICHT!
## Einstellungen:
* Tune Power Level: FULL
* 80m (3,560 MHz)
* Tune Tone SSB: Single
* CW PA BIAS: 0
* Reduce Power on Low Bands: OFF
* Reduce Power on High Bands: OFF
* PA BIAS: 89
* 80m Full PWR PWR: 55 (mehr geht nicht)
* 80m Coupling Adj. 100
* Stromaufnahme bei Tune: 1,95 A
## gemessene Spannungen (RMS) Scope 1:10
* PA Ausgang: ~7,5V RMS (~1,5W)
* Treiber Ausgang (C99/C100): ~1,2V RMS
* Treiber Eingang (C91/C92): 900 mV RMS
* BP Ausgang (R3): ~800 mV RMS
* BP Eingang (R2): ~550 V RMS
* Ausgang TX-Mixer (T4-1/3): ~670mV RMS
* Ausgang TX-Mixer (Pin7/9): ~1,0V RMS
* Eingang TX-Mixer (Pin2/14): 2,5V RMS
* Eingang TX-Mixer (Pin3-6): 1,7V RMS
* Ausgang Quad Preamp: (Pin 5): 1,7V RMS
* Eingang TX-Mixer (R84/R85): ~600mV RMS
Sowohl die Verstärkung am Treiber als auch an der PA sind nicht so toll,
aber das sind ja auch nicht unbedingt Spannungsverstärker, sollen ja Leistung bringen.
Andererseits lassen mich die Pegel am TX-Mixer auch etwas grübeln.
Wie gesagt, ein Pegelplan würde wahrscheinlich schnell Licht ins Dunkle bringen.
Vielen Dank schon mal im Voraus für die Mühe.
72 den Jan (DL7UXA)
|
|
 Logged
|
|
|
|
|
|
DL7UXA
Neuling
Offline
Posts: 10
Ich liebe dieses Forum!
|
|
Re:Pegelplan / Problem PWR
« Reply #2 on: 31. October 2022, 08:49:34 »
|
|
Hallo Andreas,
danke für die schnelle Antwort. Auf dem Oszi sieht das Signal recht sauber aus, zumindest ab Ausgang BPF. Frequenz stimmt auch.
72 den Jan (DL7UXA)
|
|
Logged
|
|
|
|
|
|
DL7UXA
Neuling
Offline
Posts: 10
Ich liebe dieses Forum!
|
|
Re:Pegelplan / Problem PWR
« Reply #4 on: 01. November 2022, 00:00:25 »
|
|
Lieber OM Andreas,
Habe jetzt alles durchgemessen, alle Widerstände getauscht, die Drosseln neu gewickelt. An den Basen von Q3/Q4 stelle sich unterschiedliche Spannungen ein. ~4,5V zu ~6,5V. erst dachte ich es liegt an falschen/kaputten Widerständen. Nachdem ich die Plätze von Q3/Q4 getauscht hatte war klar, das es an den Transistoren liegt. Allerdings sind die Spannungen, die man dann am Kollektor messen kann, unterschiedlich, aber nicht so stark. Warte jetzt erst einmal auf Transistoren die ich paaren kann, dann sehen wir weiter.
|
|
Logged
|
|
|
|
|
|
DL7UXA
Neuling
Offline
Posts: 10
Ich liebe dieses Forum!
|
|
Re:Pegelplan / Problem PWR
« Reply #6 on: 02. November 2022, 11:14:02 »
|
|
Hallo lieber OM Andreas,
fahre am WE zum Marconicontest und werde wohl die nächsten Tage nicht viel machen können. Suche dann weiter.
Nächster Schritt ist C99/C100 mal auszulöten, nicht das was an der PA ist, das mir die Leitung runterzieht.
|
|
Logged
|
|
|
|
DL2IAO
Neuling
Offline
Posts: 10
Ich liebe dieses Forum!
|
|
Re:Pegelplan / Problem PWR
« Reply #7 on: 04. November 2022, 11:55:34 »
|
|
Hallo Jan,
hab mal bei meinem gemessen:
C99/100 6,6V
C91/92 230mV
Gleiche Bedingungen wie bei Dir
73
Manfred
|
|
Logged
|
|
|
|
DL7UXA
Neuling
Offline
Posts: 10
Ich liebe dieses Forum!
|
|
Re:Pegelplan / Problem PWR
« Reply #8 on: 13. November 2022, 18:44:08 »
|
|
Hallo lbr OM Manfred,
vielen. vielen lieben Dank für die Info!!!!
Das ist für mich die wichtigste Info. Das erspart mir jetzt viel Suchen und Grübelei.
Bei mir liegen an C91/92 ca. 350 mV an. Es kommen aber nur 650mV raus. Also habe ich ein Problem an der Treiberstufe. Wo, das ist die gut Frage. Inzwischen habe ich alle Widerstände gewechselt, 3 verschiedene Transistoren (DXT3150/BFQ18A/2SC5569) verwendet, 2x die Drosseln gewickelt, alle Kondensatoren durchgemessen, T5 2x gewickelt.
Spannungsverstärkung der Transistoren ist teilweise unterschiedlich, aktuell sind 2SC5569 mit hFE=430 (beide) drin.
Vielleicht, wenn Du ohne große Mühe messen kannst, würden mich die Spannungen an Basis und Emitter von Q3/Q4 interessieren. Bei mir sind das an den Basen 6,6V und an beiden Emittern 6,2V
Irgendwie habe ich gerade kein Plan mehr. Ist ja nun nicht mein erstes Projekt.
|
| « Last Edit: 13. November 2022, 19:20:19 by DL7UXA » |
Logged
|
|
|
|
|
|
DL2IAO
Neuling
Offline
Posts: 10
Ich liebe dieses Forum!
|
|
Re:Pegelplan / Problem PWR
« Reply #10 on: 15. November 2022, 11:35:24 »
|
|
Hallo Jan,
wie Andreas schon schrieb, Basis 2,4V; Emitter 1,8V (gemessen an R76 und R79)
73
Manfred
|
|
Logged
|
|
|
|
DL7UXA
Neuling
Offline
Posts: 10
Ich liebe dieses Forum!
|
|
Re:Pegelplan / Problem PWR
« Reply #11 on: 24. November 2022, 18:33:55 »
|
|
Hallo liebe OMs,
Erst mal nochmals vielen Dank für Eure Hilfe. Bitte entschuldigt, dass ich mich so lange nicht zurück gemeldet habe. Neben meiner normalen Arbeit war ich auch noch übers Wochenende komplett zum Lehrgang.

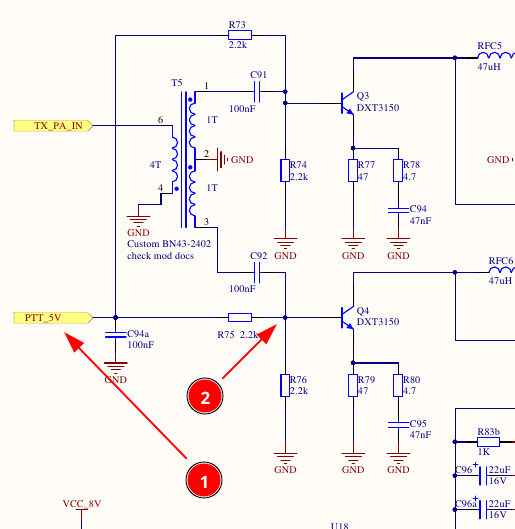

So wie ich das sehe, gibt es da im Schaltbild Unterschiede. Ich habe die Platinenversion 0.4 und der Schaltplan sieht etwas anders aus. R73/R75 (2k2)liegen zwischen Kollektor und Basis von Q3/Q4. Zwischen Basis und GND gibt es dann noch einmal R74/R76 (2k2). von daher sind die 6V an der Basis einfach erklärbar (symetr. Spannungsteiler), denn sie bekommen die 12V vom Kollektor.
Schätze mir fehlt der Mod RF-04-N-011.
@Andreas Ich habe wohl keine aktuellen Schaltplan. Kannst Du mir bitte sagen, wo ich den finde oder zusenden.
72 de Jan
|
|
Logged
|
|
|
|
|
|
DL7UXA
Neuling
Offline
Posts: 10
Ich liebe dieses Forum!
|
|
Re:Pegelplan / Problem PWR
« Reply #13 on: 25. November 2022, 13:51:01 »
|
|
Hallo Andreas,
Ich habe die Platinenversion 0.4.
Der Bausatz ist vorher durch ein paar Hände gegangen, es lag eine Aufbauanleitung dabei und alle Teile waren in Tütchen mit Zetteln auf denen dann z.B. 100nF C1 C12 C123 usw. drauf stand. Für die meisten Mods waren auch die zusätzlichen Teile dabei. Von einem Vorbesitzer gekauft? Bis auf die Treiberstufe hat ja auch fast alles sofort funktioniert bzw. war schnell zu finden.
72 de Jan
|
|
Logged
|
|
|
|
dg0nf
OM_nicht_I40
noch länger dabei
Offline
Posts: 134
OV V30 - Wolgast/Insel Usedom
|
|
Re:Pegelplan / Problem PWR
« Reply #14 on: 25. November 2022, 14:31:27 »
|
|
Die ganzen Schaltpläne und Bestückungspläne der einzelnen Versionen findest Du auf der Seite vom M0NKA:
Link zu den Downloads
73, Helge
|
|
Logged
|
|
|
|
