Topic: Gehäuseunterlagen (Read 37948 times)
|
|
OE6WTD
Neuling
 Offline
Posts: 6
Selbstbau macht Spass!

|
 |
Gehäuseunterlagen
« on: 08. September 2015, 17:06:35 »
|
|
Hallo allerseits!
Da ich auf die Sammelbestellung incl. Platinen warte, möchte ich in der Zwischenzeit
nicht untätig bleiben und schon mal eine Zeichnung der Frontplatte des Gehäuses
erstellen. Dazu bräuchte ich aber Angaben über das Rastermaß und die exakten
Platinen-Abmessungen. Die Mittelpunktabmessungen zwischen den 4 Bohrungen an
den Platinenecken wären sehr wichtig. Damit könnte ich schon einen Vorentwurf
mit Bemassung der Frontplatte zeichnen und ins Forum stellen.
Kann mir bitte wer von Euch mit diesen Angaben helfen?
73 de Dieter aus Knittelfeld - Murtal - Steiermark JN77JF
|
|
 Logged
|
|
|
|
|
|
OE6WTD
Neuling
Offline
Posts: 6
Selbstbau macht Spass!
|
|
Re:Gehäuseunterlagen
« Reply #2 on: 08. September 2015, 19:29:25 »
|
|
Hallo Andreas,
danke für Deine Antwort mit der Abbildung und den Maßen! Damit kann ich
schon was anfangen! Am wichtigsten war die Aussenabmessung der Platine.
Nun habe ich inzwischen ein Foto der Platine in das Programm Inkscape kopiert.
Nun ziehe ich diese Kopie genau auf Maß in mm. Damit kann ich alle anderen
Abmessungen interpolieren.
Sobald ich so weit bin, lade ich eine Grafik hier herein als Bohrplan für 1,5 mm
Alu-Blech mit etwas Zugabe für Boden, Deckel sowie Seitenteile. Mir schwebt
vor, an Seiten der Frontplatten jeweils ca. 20mm dazu zu geben und dann 90
Grad abzuwinkeln. Daran kann man dann die weiteren Teile befestigen. Oder
auf Ober- und Unterseite, was für die Stabilität fast besser wäre.
Will demnächst eine Skizze des Gehäuses als Diskussionsgrundlage reinstellen.
73 de Dieter OE6WTD
|
|
Logged
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:Gehäuseunterlagen
« Reply #3 on: 09. September 2015, 05:01:00 »
|
|
Hallo,
habe auch mir schon Gedanken zum Gehäuse gemacht.

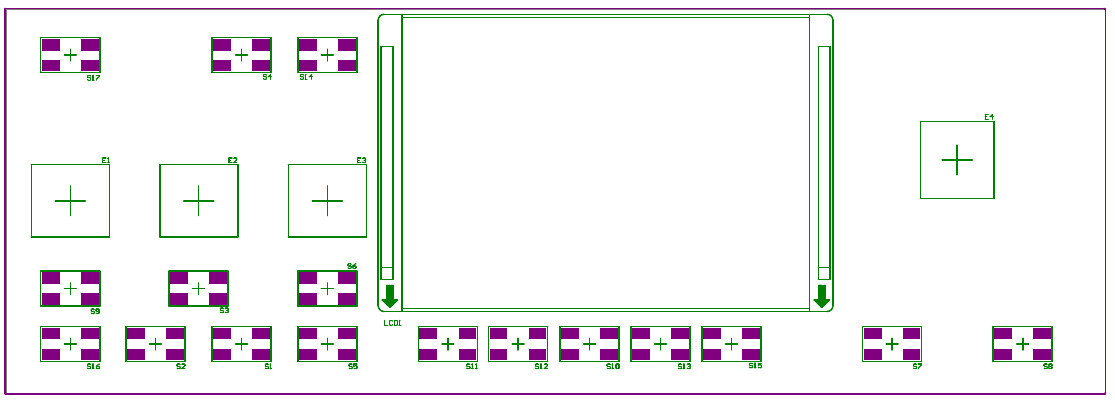

In Anhang als PDF und als FPD.Datei.
Wenn man`s bei der bekannten Berliner Firma Schaeffer machen lassen würde, ca. 50,-€
73 aus Erfurt
Michael
|
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:Gehäuseunterlagen
« Reply #4 on: 09. September 2015, 05:20:08 »
|
|
hat mit der fpd nicht geklappt.
Kleiner Kunstgriff: Datei als "txt";
unter "öffnen mit" mit dem Frotdesigner Programm von Schaeffer öffnen; dann kommt es als fpd
Michael
|
|
|
|
|
OE6WTD
Neuling
Offline
Posts: 6
Selbstbau macht Spass!
|
|
Re:Gehäuseunterlagen
« Reply #5 on: 10. September 2015, 07:26:53 »
|
|
Hallo Michael,
danke für Deine Antwort mit der PDF-Datei. Diese kann ich in mein
Grafikprogramm Inkscape übernehmen und skalieren auf 186x66mm.
Dann ausdrucken und auf ein zugeschnittennes 1,2 oder 1,5mm
Alublech auflegen, mit Tixo-Band die Vorlage fixieren und dann mittig
ankörnen und bohren. Den Ausschnitt für das Display mit Laubsäge
ausschneiden.
Habe schon begonnen nach der Vorlage von Andreas eine Zeichnung
auf Inkscape zu erstellen, das ist nun hinfällig und ich will nun Deine
Vorlage verwenden. Nur die 4 Schraublöcher an den Ecken fehlten.
Diese habe ich aus der Zeichnung von Andreas genommen.

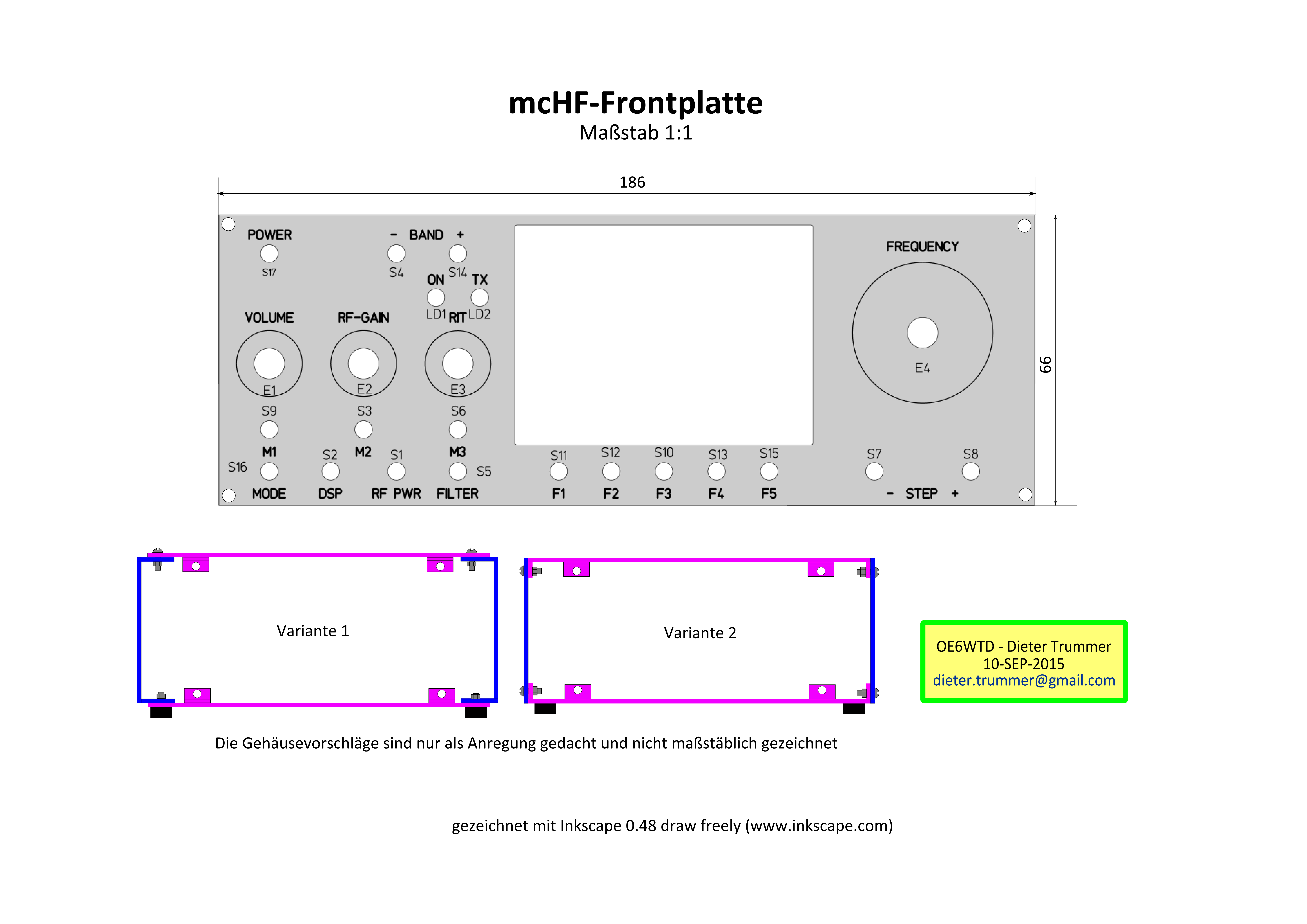

Habe unterhalb zwei Varianten der Gehäuseanordnung vorgeschlagen.
Die 2. Variante erscheint mir sinnvoller, da die Frontabdeckung flach
bleibt. Da könnte man zuletzt mit dem gleichen Programm eine individuelle
Beschriftung mit eigenem Rufzeichen usw. zeichnen. Den Ausdruck
laminieren und auf die Frontplatte aufkleben nach dem Ausschneiden der
diversen Bohrungen.
Bei der 2. Variante müßte bei der Deck- sowie der Bodenplatte der größte
Teil der Abkantfläche mit einer Säge ausgeschnitten werden, sodass nur
die beiden schmalen Laschen mit den Befestigungsbohrungen übrig
bleiben. Zusätzlich werden an Deck- und Bodenplatte jeweils kleine Alu-
Winkel mit M3-Schrauben befestigt, an welchen dann die Seitenteile mit
kleinen Blechschrauben befestigt werden.
Habe auf diese Weise schon einige Gehäuse gebaut. Wer eine
Blechbiegevorrichtung und eine Schlagschere hat oder Zugang zu diesen,
tut sich da leicht und erspart sich eine Menge Geld.
Im Anhang ist eine Skizze zu sehen. Wer Interesse an der im Maßstab 1:1
erstellten Skizze hat sollte sich INKSCAPE auf seinem PC installieren. Ich
könnte ihm dann per E-Mail die zugehörige svg-Datei senden, welche man
in das Programm einspielt. Von dort kann man es ausdrucken.
Übrigens, ich arbeite viel in Manhattan-Style und mache die Lötstützpunkte
mit einem Inselbohrer. Die Layouts dazu zeichne ich auch mit Inkscape.
Dieses Programm ist dafür bestens geeignet. Habe auch eine große
Bauteilbibliothek dazu, welche ich gerne weitergebe.
73 und 55 mit dem mcHF
de Dieter OE6WTD
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:Gehäuseunterlagen
« Reply #6 on: 11. September 2015, 06:05:21 »
|
|
Hallo,
Danke auch von mir für die Antworten.

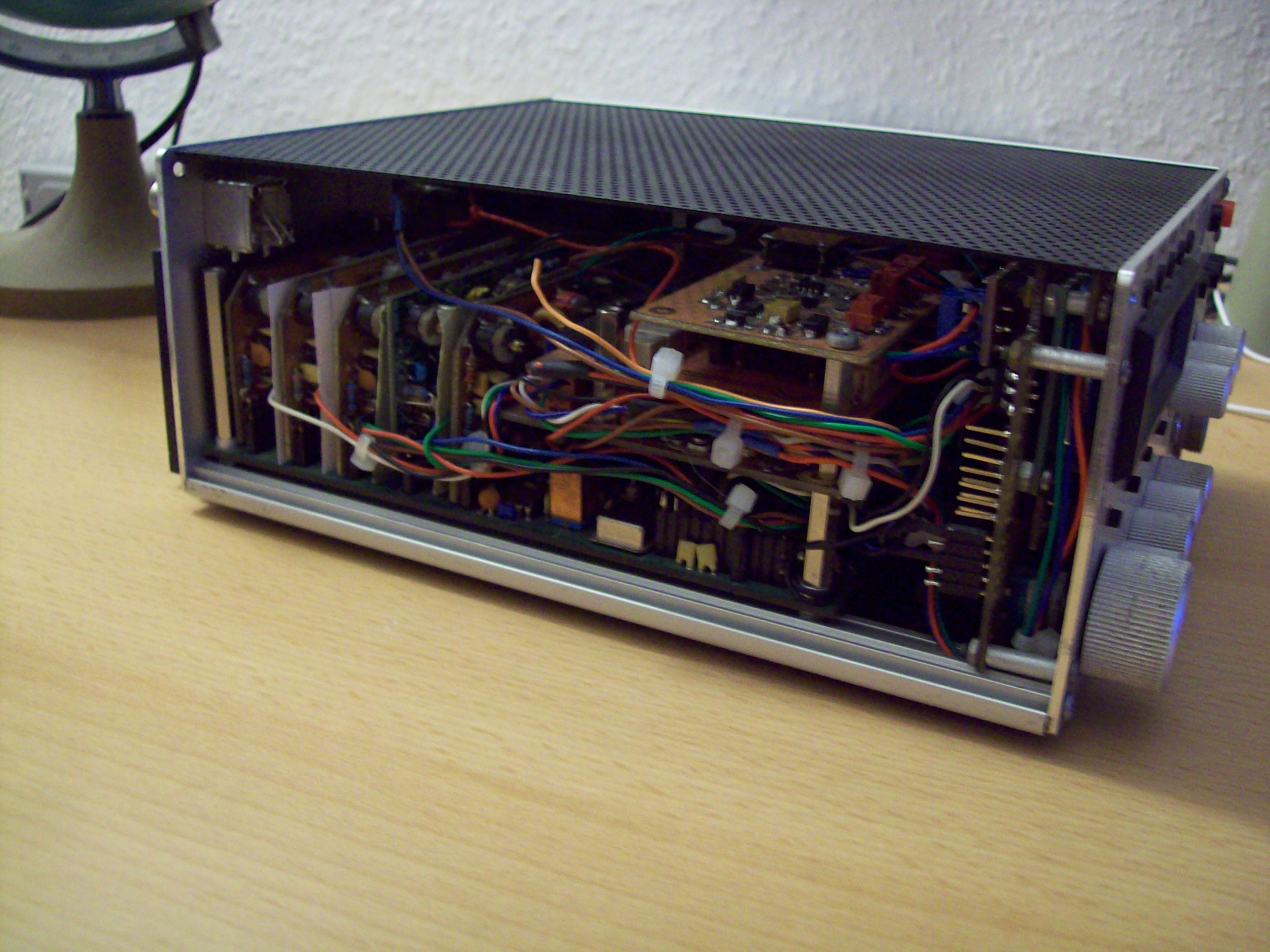

Da ich mechanisch etwas "schwach auf der Brust" bin, habe ich mich schon vor längerer Zeit für die Profil-Montage-Gehäuse von FISCHER entschieden. Beispiel meines SPEAKY#s im Anhang.
Fürs Projekt dürfte der Typ G114 mit den Abmaßen (außen) 80(H)x200/B)x204(T)mm passen.
Für das Projekt ist das verfügbare Innenmaß ca. 70x190mm.
in der Tiefe wäre dann noch Platz für Akku, Antennentuner, Ergänzungsplatinen.
Zum Preis läuft z. Zt. meine Anfrage bei F.
73 Michael
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:Gehäuseunterlagen
« Reply #7 on: 11. September 2015, 11:16:05 »
|
|
Hallo,
als ergänzende Info zur vorherigen Nachricht
Bestell-Nr. bei FISCHER 10035798
Preis 22,70€ Netto
zzgl- MWSt und Transport
dürfte in DL dann ca. 35,- € werden.
Dafür hat man dann aber das Gehäuse komplett.
73 aus Erfurt, Michael
PS: an Dieter, OE6WTD, geht heute noch per Mail mein Entwurf als svg-Datei für dieses Gehäuse raus.
|
|
Logged
|
|
|
|
Feinmechaniker
Neuling
Offline
Posts: 2
OV X30
|
|
Re:Gehäuseunterlagen
« Reply #8 on: 11. September 2015, 17:23:31 »
|
|
ganz nett finde ich diese Version
|
|
Logged
|
Joe, DL3AKB
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:Gehäuseunterlagen
« Reply #9 on: 13. September 2015, 11:06:42 »
|
|
Hallo,
noch eine Anmerkung zur Gehäusegestaltung.
Unbedingt beachten, daß alle Anschlußbuchsen (HF, Audio, USB) an den rechten, bzw. linken Seitenkanten der PCB's rausgehen und (zu mindestens die Audio-Buchsen) "nur" 2,5mm über den Rand hinausragen.
Aus diesem Grund werden ich meinen Gehäusevorschlag nochmals überarbeiten müssen, damit der Freiraum zwischen Gehäuse und Buchse nicht zu groß wird.
Gibt es Angaben zur Größe der Kühlfläche für die beiden RD16? )ist für mich nicht so wichtig, da nur RX) aber beim Gehäuse könnte man es doch berücksichtigen.
73 aus Erfurt, Michael
|
|
Logged
|
|
|
|
|
|
DL1PQ
Administrator
Offline
Posts: 54
Ortsvereinsvorsitzender I40
|
|
Re:Gehäuseunterlagen
« Reply #11 on: 13. September 2015, 17:38:09 »
|
|
Hejsam !

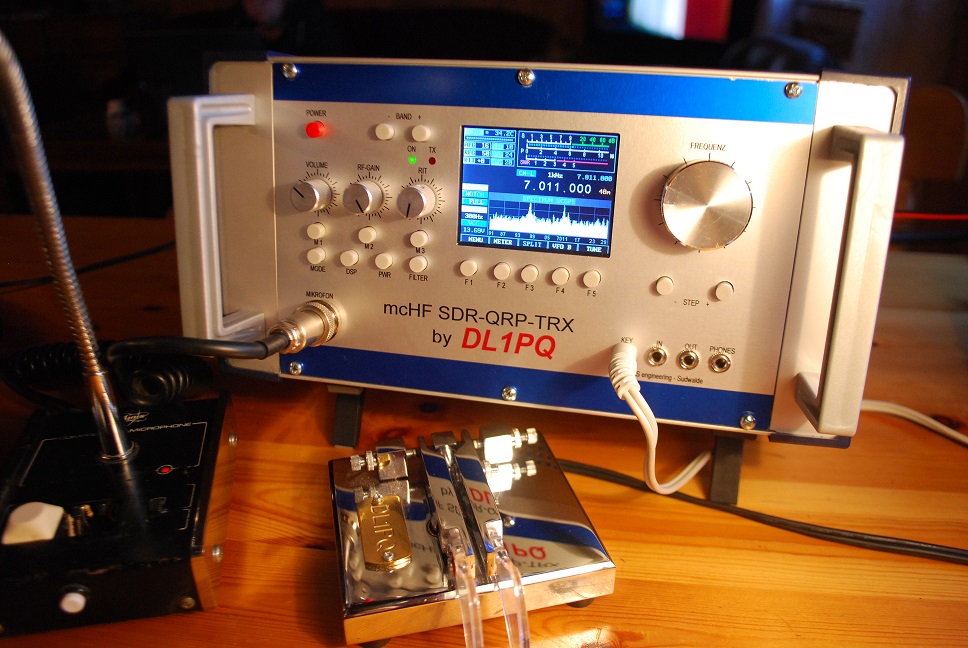

Gerade auf 40m OM2015TITANIC in cw gearbeitet aus Schweden. Bei mir sind alle benötigten Buchsen mit Adaptern
nach vorne auf die Frontplatte und auf die Rückplatte verlegt. In dem Systemgehäuse 10" ( von Reichelt ) findet
sich Platz für 16 Licium-Ionen-Akkus, Ladeteil und Platinen für die geplanten Erweiterungen 160m, 6m 4m, und UHF/VHF.
Frontplatte bei www.front-panel.de .
Hejdo, 73 och lyckar till
Andreas, SM/DL1PQ
|
« Last Edit: 13. September 2015, 17:42:03 by DL1PQ » |
Logged
|
http://www.qrz.com/db/dl1pq
|
|
|
DL7ATS
Neuling
Offline
Posts: 12
QRP what else
|
|
Re:Gehäuseunterlagen
« Reply #12 on: 16. September 2015, 17:50:10 »
|
|
Hallo allerseits,

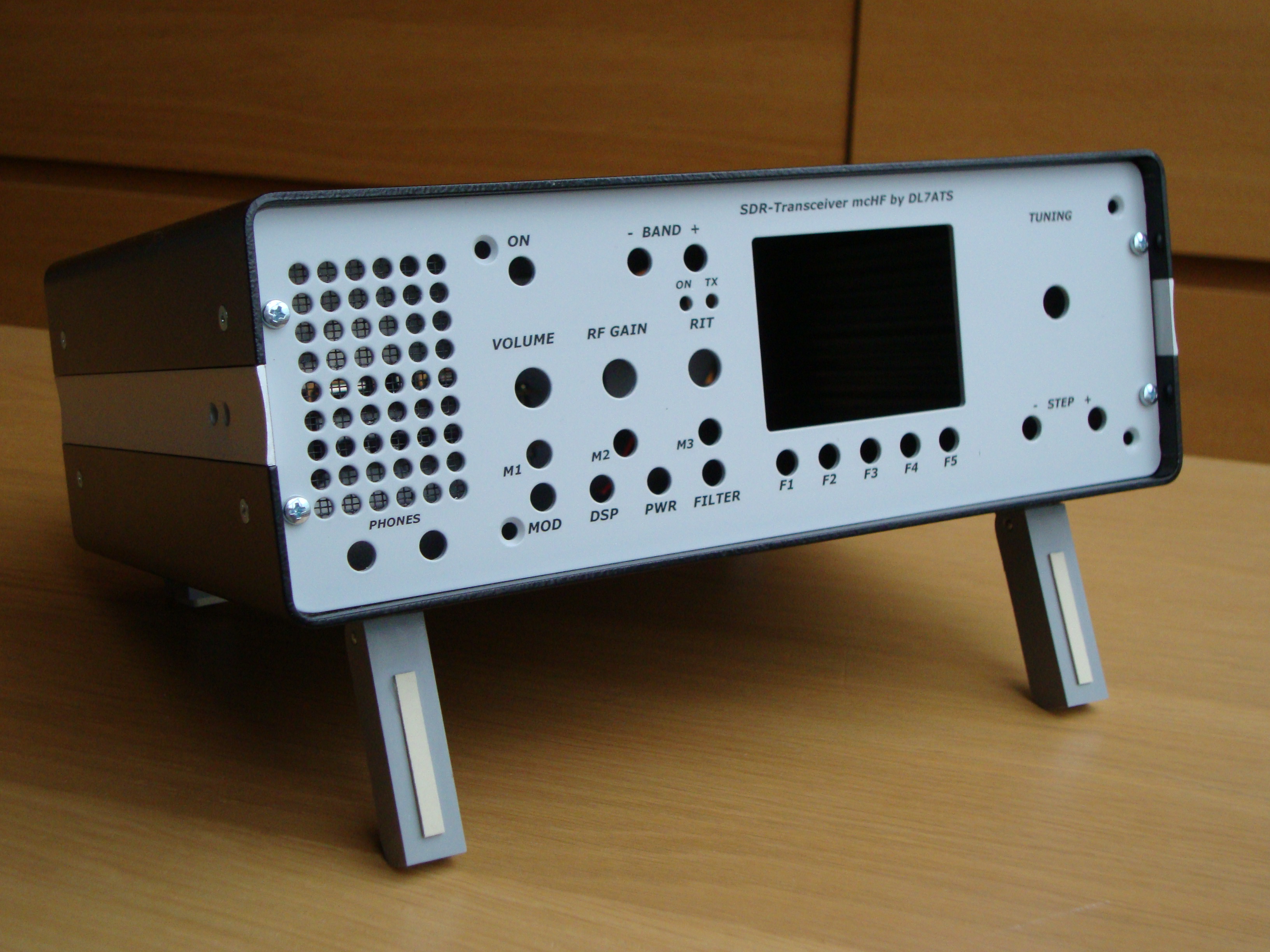

ich verwende ein eben vorhandenes Industriegehäuse mit genügend Platz für Erweiterungen. Ich habe ebenfalls alle Anschlüsse nach hintern verlegt, die originalen SMD-Buchsen auf eine entsprechende Lochstreifenplatine gesetzt und mit Kabeln mit den beiden Platinen verbunden. Front- und Rückplatte habe ich auf einer CNC gefräst.
Die Beschriftung habe ich mit Decals erstellt, der A4 Bogen kostet 2,50 € und auf solches Blatt passen die Beschriftungen für etliche Geräte. Einfach mit dem Laserdrucker drucken, ausschneiden, kurz in Wasser einweichen lassen und aufziehen, trocknen lassen und Sprühlack drüber ... fertig. Man schafft das ohne große Übung locker in einer Stunde. Preiswert und sauber.
Für Industriegehäuse wie das schon erwähnte von Fischer oder ähnliche mit flachen Frontblechen (Bopla etc.) würde ich das Fräsen übernehmen können wenn es zu etwas wie einer Sammelbeschaffung kommen sollte.
vy 73
Andreas
|
|
Logged
|
Wer meint etwas zu sein, hat aufgehört etwas zu werden ...
|
|
|
DL7ATS
Neuling
Offline
Posts: 12
QRP what else
|
|
Re:Gehäuseunterlagen
« Reply #13 on: 16. September 2015, 17:57:57 »
|
|
neuer Versuch mit Bild, hat eben nicht geklappt
|
Wer meint etwas zu sein, hat aufgehört etwas zu werden ...
|
|
|
Maxwell59
Neuling
Offline
Posts: 4
Ich liebe dieses Forum!
|
|
Re:Gehäuseunterlagen
« Reply #14 on: 17. September 2015, 12:05:53 »
|
|
Hallo Andreas,
mir gefällt das Gehäuse von Reichelt mit der Frontplatte.
Wärest Du bereit, mir die CAD-Daten von front-panel.de zur Verfügung zu stellen?
Ich würde bei dem Druck dein Rufzeichen gegen meines Austauschen und die Frontplatte bei front-panel.de bestellen.
Welche Tasten und Tastenkappen hast Du verwendet?
Vy 73
Werner, DL5AAB
|
|
