Hilfsmittel Messadapter
« on: 13. October 2015, 18:31:20 »

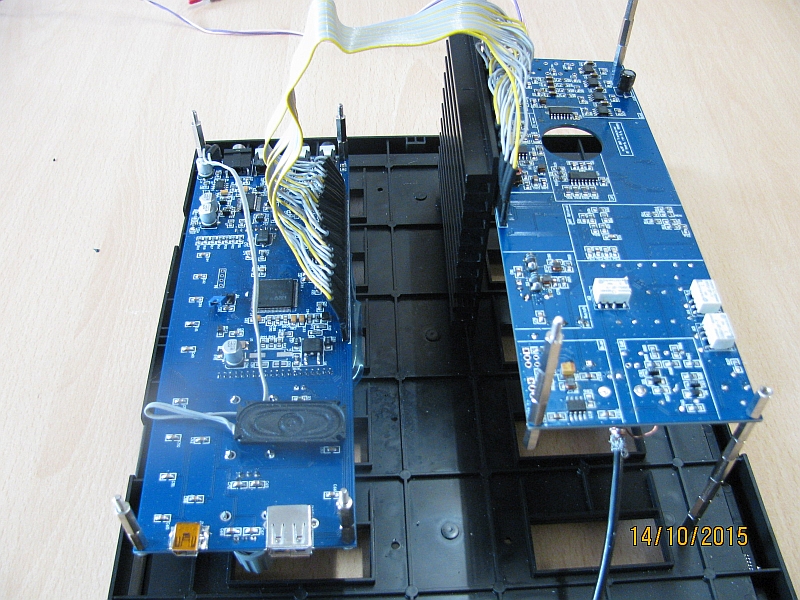

Moin zusammen,
um besser an den einzelnen Platinen messen zu können, habe ich mir aus "Resten" einen kleinen Adapter zusammengelötet.
Das ist ja evtl. ein kleiner Zeitvertrieb für diejenigen, die auf die Lieferung diverser Bauteile warten.

73 de Klaus
 Logged
73 de Klaus
DF8OE
Administrator
*****

Offline

Posts: 6284



Stellvertr. OVV I40, Jugend / Nachwuchsreferent

View Profile WWW
Re:Hilfsmittel Messadapter
« Reply #1 on: 14. October 2015, 06:40:48 »

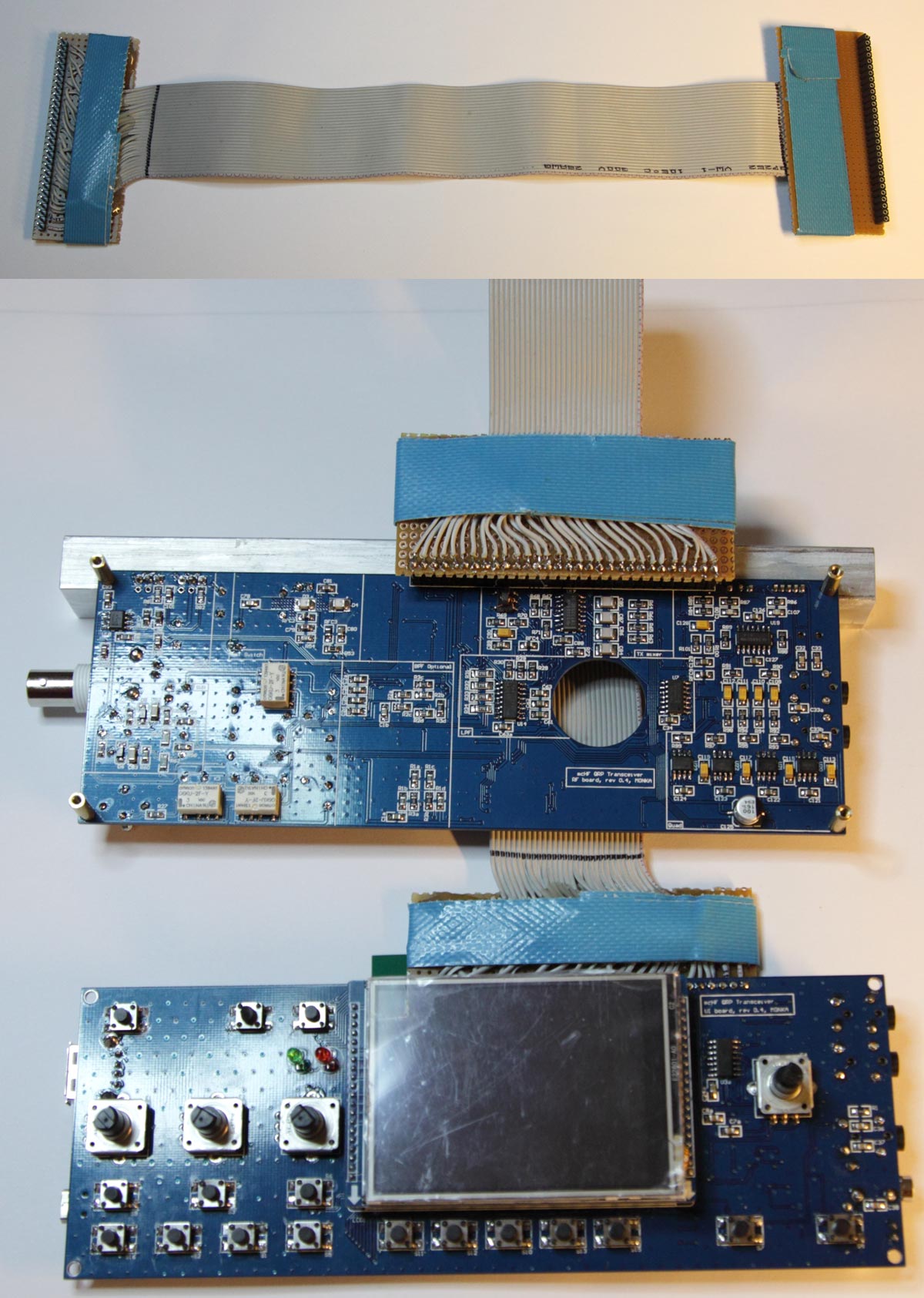

Ich habe soas ähnliches gebastelt...

Stiftleiste, Buchsenleiste und dazwischen (ohne Lochraster oder sonstige Platinen) 80-poliges Flachbandkabel (auch "nebeneinandergelegtes" ist geeignet, wenn man keines mit 80 Adern findet), von dem nur jede zweite Adre benutzt wird. Dann stimmt nämlich das Rastermaß wieder. Die unbenutzten Adern einfach leerlasssen, das Ganze ca. 30 cm lang und mit Panzerband umwickelt - fertig

Sehr praktisch zum Testen und Messen - dringend zu empfehlen!

Danke für den Anstoß!

vy 73
Andreas
Logged
Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE
-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<
DL2JWL
Neuling
*

Offline

Posts: 28



Ich liebe dieses Forum!

View Profile
Re:Hilfsmittel Messadapter
« Reply #2 on: 14. October 2015, 17:34:46 »
habe mir auch so etwas gebaut , siehe PDF

http://dl2jwl.de/pdf/mcHF-Adapter1.pdf

73 Wolfgang
« Last Edit: 14. October 2015, 17:44:59 by DL2JWL »		 Logged
dl7qk
schon länger dabei
**

Offline

Posts: 88



Ich liebe dieses Forum!

View Profile E-Mail
Re:Hilfsmittel Messadapter
« Reply #3 on: 28. November 2015, 11:57:09 »
Hallo,ich glaube hiermit kann man schnell ein Meßadapter realisieren.
http://i.ebayimg.com/t/40P-20cm-dupont-Jumper-Wire-male-to-female-Cable-Kabel-For-Arduino-Breadboard-/00/s/NTAyWDYwMA==/z/eJ4AAOxy4fVTAz~S/$_12.JPG

(40P 20cm dupont Jumper Wire male to female Cable Kabel For Arduino Breadboard)
diesen Link bei Ebay eingeben


73-Otto -dl7qk
« Last Edit: 28. November 2015, 13:44:38 by dl7qk » Logged
DF8OE
Administrator
*****

Offline

Posts: 6284



Stellvertr. OVV I40, Jugend / Nachwuchsreferent

View Profile WWW
Re:Hilfsmittel Messadapter
« Reply #4 on: 28. November 2015, 12:26:21 »
Hallo Otto,

sehr guter Link! Hätte ich den schon vor einem halben Jahr gesehen dann hätte ich mir die Sucherei nach geeignetem Kabel in meinem Fundus, das beideitige Abisolieren und Anlöten sparen können - und stabiler wird die Kauf-Lösung auch noch sein...

Aber ich werde zu dem Thema einen neuen Thread starten mit einem "wichtigen Punkt"...

vy 73
Andreas
Logged
Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE
-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<
DG8WM
schon länger dabei
**

Offline

Posts: 72



Ich liebe dieses Forum!

View Profile WWW
Re:Hilfsmittel Messadapter
« Reply #5 on: 06. December 2015, 11:30:32 »

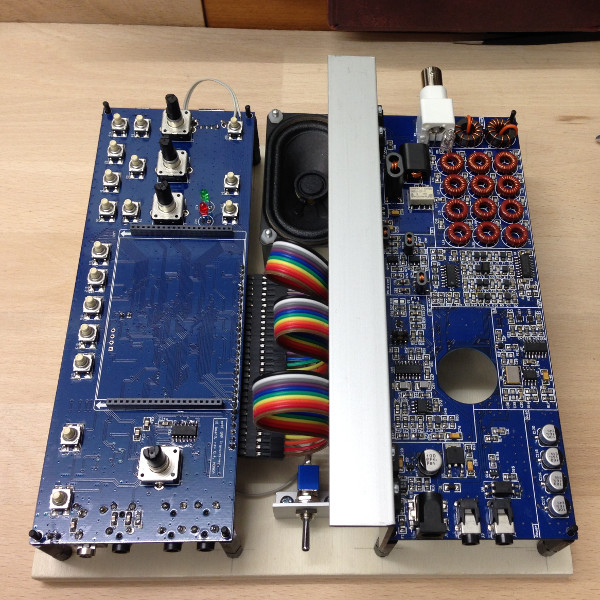

Hallo,

anbei ein Bild meines Messaufbaus. Bisher noch ohne montiertes LCD. Er ist auf einem 200 x 200 mm Sperrholzbrettchen aufgebaut, als provisorischer Kühlkörper dient ein Alu-Winkelprofil. Vorne in der Mitte ist der Einschalter für die Programmierung befestigt.
 Logged
73 de Werner, DG8WM


http://www.mdtweb.de
DG8WM
schon länger dabei
**

Offline

Posts: 72



Ich liebe dieses Forum!

View Profile WWW
Re:Hilfsmittel Messadapter
« Reply #6 on: 06. December 2015, 11:35:21 »

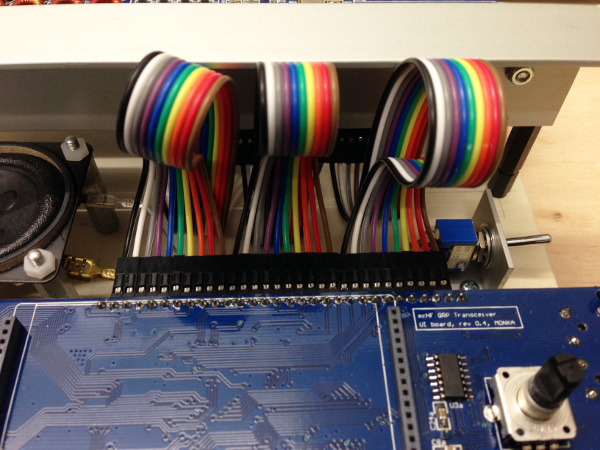

Hallo,

hier noch ein Blick auf die Verbindungsleitungen, ca. 200 mm lang, beidseitig Buchse. Am ui-Board befindet sich auf der Buchsenleiste drei 10-pol. gewinkelte Stiftleisten. Damit ist eine einfachere Trennung der beiden Platinen, wenn nötig, möglich.
 Logged
73 de Werner, DG8WM


http://www.mdtweb.de
