Topic: mcHF zum Senden bringen (Read 19517 times)
|
|
dl2kuh
schon länger dabei
 Offline
Posts: 83
OV C01
|
 |
mcHF zum Senden bringen
« on: 31. October 2015, 23:45:35 »
|
|
Nun ist es endlich soweit. Display funktioniert und Rx auch. 3 CPU Pins waren "kalt" - nicht richtig gelötet. Jetzt bin ich dabei den TX zu testen und stoße auf ein neues Problem.
0. Laut engl. Handbuch vorm ersten "Senden" muss ich den PA-Bias einstellen. Dazu soll der mcHF "keyed" werden.
1. Was muß ich wo anschließen, damit ich mein PC-Headset (electret Mikrophone/Kopfhörer) funktioniert?
Mike-Kabel in UI Buchse J3, Kopfhöer-Kabel in UI-Buchse J4.
Aber wohin stecke ich meine PTT-Fusstaste ? Wie muss der Klinken-Stecker der PPT belegt sein, damit sie schaltet, damit der mcHF "keyed" wird ?
2. Nach meinem Verständis des engl. Handbuches kann ich erst senden, nachdem ich vorher die PA-Bias eingestellt habe. Z.Z auf "0" Null im PA-Bias Menu.
Nach meinem Verständnis:
Dazu muss ich den mcHF "keyed" schalten - also Fuß-PTT drucken (senden) und im PA-Bias-Menu dann den Wert von "0" erhöhen, so das der fließende Strom 0.5A höher ist, als ohne senden.
Ich habe im PA-Bias Menu nicht funden, wie ich den PA-Bias Wert erhöhe. Mit rechten "ENC3" der 3 Drehknöpfe geht es nicht. Es bleibt immer "0" Null.
Wie gehts ?
Habt Ihr einen Erfahrungswert/Größenordnung ?
Über Tips zu meiner Situation würde ich mich freuen. Das habt Ihr ja schon hinter Euch .
73 Hagen DL2KUH
|
|
 Logged
|
|
|
|
DF9EH
alter Hase
Offline
Posts: 290
|
|
Re:mcHF zum Senden bringen
« Reply #1 on: 01. November 2015, 07:33:16 »
|
|
Moin Hagen,
erst mal Glückwunsch zu der bisherigen Arbeit.
Zu deiner Frage 1:
PTT-Fußtaste über ein Y-Adapterkabel anschließen. PTT ist der mittlere Anschluss, die NF liegt an der "Spitze".
PTT liegt auch am RF-Board Buchse J2 (PADDLE) an. Solltest Du kein CW machen, ginge das ja auch.
Zu deiner Frage 2:
Du kannst den PA-Bias Wert im Config Menü erst ändern wenn du die PTT schaltest. Die Farbe wechselt dann von orange auf weiß.
Bei mir habe ich da momentan einen Wert von 105 drin. Der kann natürlich bei dir aufgrund der Individuellen Bauteilwerte anders sein.
73 de Klaus
|
|
Logged
|
73 de Klaus
|
|
|
dl2kuh
schon länger dabei
Offline
Posts: 83
OV C01
|
|
Re:mcHF zum Senden bringen
« Reply #2 on: 01. November 2015, 12:05:28 »
|
|
Hallo Klaus und SSB mcHF-OMs,
ich plane nur SSB.
Mein Problem ist weiterhin, die
PTT-Fußtaste schaltet/"keyed" nicht den mcHF, deshalb kann ich den PA-Bias Wert nicht erhöhen. Weder PTT steckt über Y-Stecker in UI J3 oder direkt an RI J2.
Der Menü-Eintrag bleibt Orange und wird nicht Weiss.
Meine PTT (3.5mm Klinke) ist beschaltet wie im Bild im Anhang.

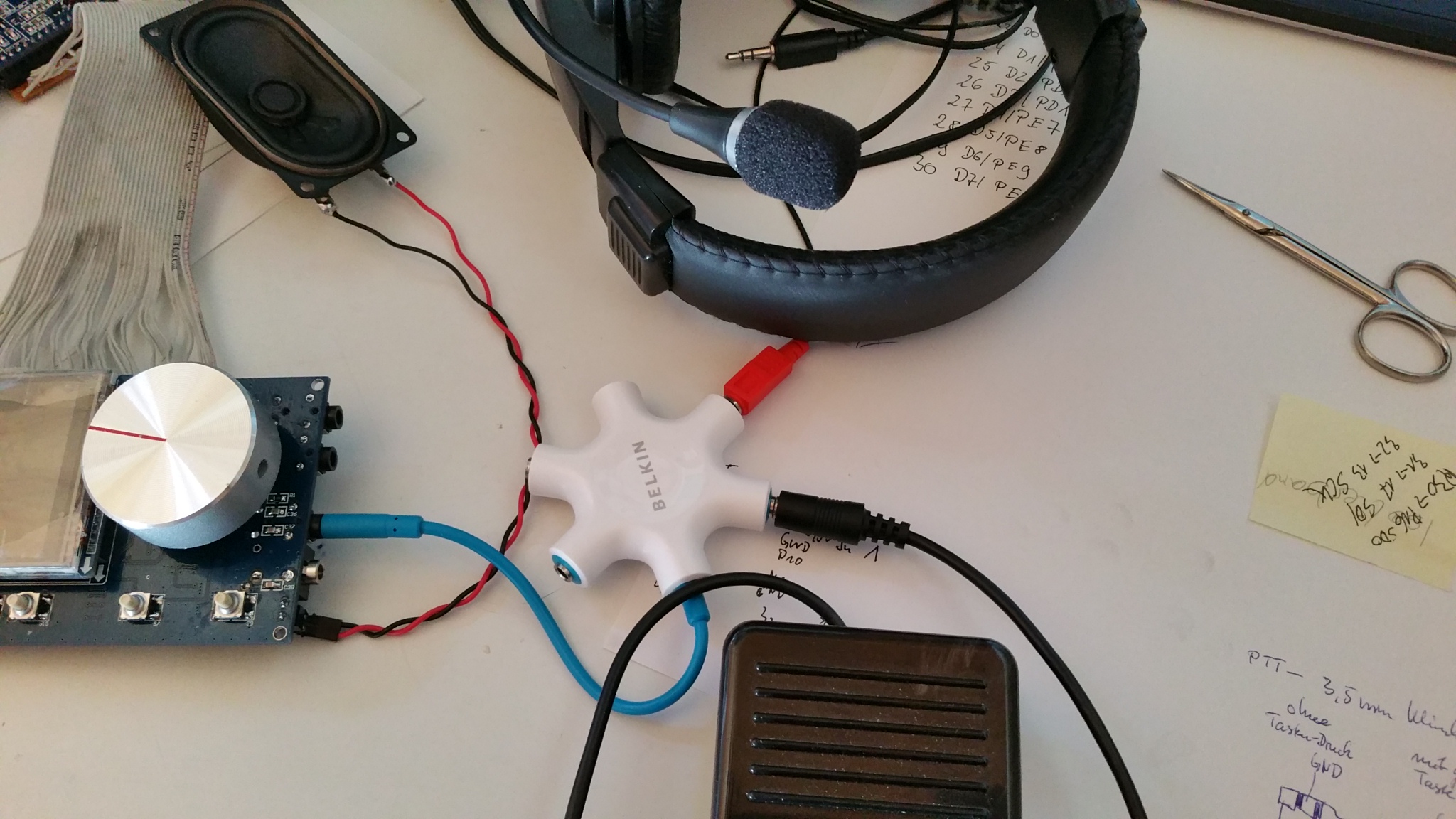

Dort auch ein Bild, wie der Aufbau ist.
Ist meine PPT falsch beschaltet ?
Könntest Ihr mal ein Foto von Eurem SSB Setup (Mike/PTT/Kophhörer) schicken (call(at)gmx.de) oder hochladen ?
73 Hagen DL2KUH
|
|
|
|
dl2kuh
schon länger dabei
Offline
Posts: 83
OV C01
|
|
Re:mcHF zum Senden bringen
« Reply #3 on: 01. November 2015, 12:06:12 »
|
|
setup
|
|
|
|
|
|
DF9EH
alter Hase
Offline
Posts: 290
|
|
Re:mcHF zum Senden bringen
« Reply #5 on: 01. November 2015, 14:02:53 »
|
|
Hagen,
so wie ich es anhand deiner Skizze sehe, ist der PTT-Schalter falsch beschaltet.
Aber so (falsch) müsste er beim reinstecken schon durchschalten.

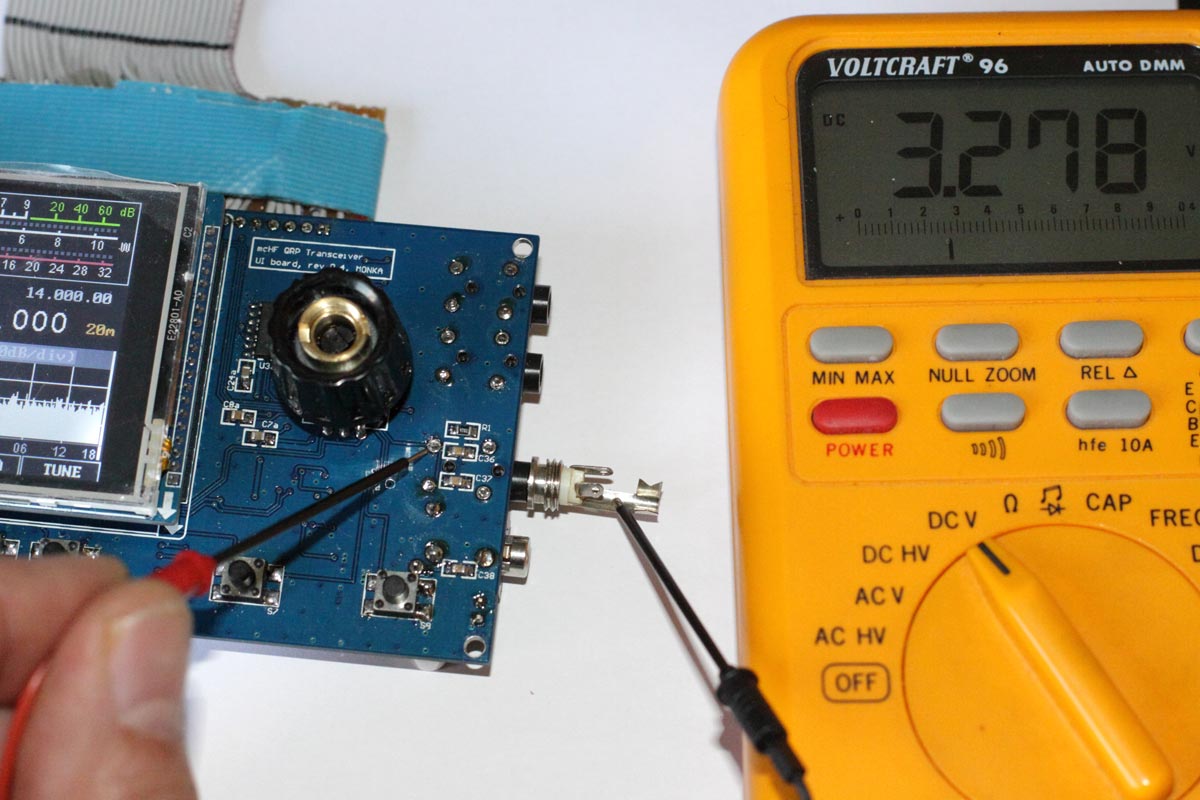

An der Buchse J3 liegen 3,3V an, die nach Masse geschaltet werden.
73 de Klaus
|
73 de Klaus
|
|
|
|
|
dl2kuh
schon länger dabei
Offline
Posts: 83
OV C01
|
|
Re:mcHF zum Senden bringen
« Reply #7 on: 01. November 2015, 22:14:48 »
|
|
Die PTT funktioniert jetzt. Auch läst sich der PA-Bias ändern (bis max 115) bei gedrückter PTT. Aber die Stromanzeige bleibt bei 0.460A stehen. Der erhoffte Anstieg um ca. 500mA ist nicht erreicht.
Dies haben wir an unseren zwei identisch aufgebauten mcHF v0.4 festgestellt.
Wir haben noch die M0NKA Firmware SW 219.22 installiert (wollten erstmal sehen, ob was geht).

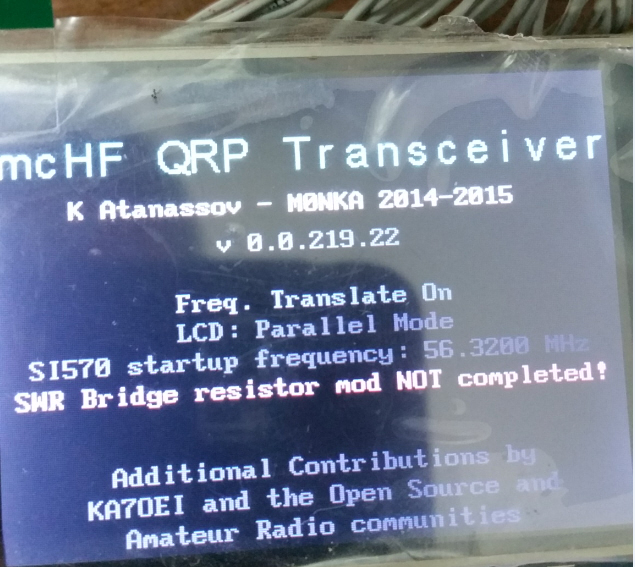

Liegt es an der der Fehlermeldung auf dem Display "SWR Bridge Resistor mod NOT completed" ?
Wir konnten die Modifikation aber nicht finden.
Folgende Änderungen haben wir eingearbeitet:
Rot:
RF-04-!-001, RF-04-!-005, RF-04-!-007, RF-04-!-018,
UI-04-!-003, UI-04-!-006, UI-04-!-008,
schwarz:
UI-04-:-017, UI-04-:-019
nicht eingearbeitet:
Rot:
RF-04-!-002
UI-04-!-003, UI-04-!-021 (machen wir später, wenn wir Touchfunktion brauchen)
Oder woran könnte es liegen ?
73 Hagen DL2KUH
|
|
|
|
|
|
dl2kuh
schon länger dabei
Offline
Posts: 83
OV C01
|
|
Re:mcHF zum Senden bringen
« Reply #9 on: 02. November 2015, 21:16:34 »
|
|
Problem gelöst:
wir hatten nur 0.5 Watt Leistung eingestellt.
Bei 5 Watt bzw. FULL Watt war die zu erwartende Stromsteigerung bei steigendem PA-Bias zu messen.
73 Hagen DL2KUH
|
| « Last Edit: 17. November 2015, 07:38:09 by dl2kuh » |
Logged
|
|
|
|
dl2kuh
schon länger dabei
Offline
Posts: 83
OV C01
|
|
Re:mcHF zum Senden bringen
« Reply #10 on: 04. November 2015, 23:17:52 »
|
|
Die Abstimmung/Adjustment je Band für 5Watt bzw Full Power:
soll lt. Handbuch in CW gemacht werden.
Da gibts bei meinem mcHF leider nur ein gepulstes CW Signal. Schwer zum Einstellen zu verwenden.
Ist das ein Fehler?
Sollte besser auf SSB umgeschaltet werden und mit der TUNE Taste (nicht PTT) die 5Watt bzw FULL Power eingestellt werden?
Ergänzung 07.11.2015
gefundene Lösung (Danke Andreas für den Hinweis):
Menu-Eintrag 50 - CW Keyer Mode:
war auf "IAM_B" eingestellt, es sollte bei normaler z.B Fuß-PTT auf "STR_K" Straight Key (Normale Taste) gestellt werden.
73 Hagen DL2KUH
|
| « Last Edit: 17. November 2015, 07:39:16 by dl2kuh » |
Logged
|
|
|
|
|
|
DM2NT
Neuling
Offline
Posts: 32
Ich liebe dieses Forum!
|
|
Re:mcHF zum Senden bringen
« Reply #12 on: 06. November 2015, 19:25:49 »
|
|
Hallo,
ich habe nur eine kurze Frage.
Mein mchf sendet auf 80m, 70m und 30m mit gut 10W. Auf den höheren Bändern sinkt die Leistung aber erheblich. Je höher die Frequenz, je niedriger die Ausgangsleistung. Empfangsteschnisch sind keine Unterschiede zu bemerken, hier sind die Messwerte auf allen Bändern annähernd gleich. Habt ihr einen Ansatz woran das liegen könnte ? Ich habe ja T6 und T7 in Verdacht, da vor der PA dieser große Unterschied nicht zu messen ist.
|
|
Logged
|
|
|
|
hb9frh
schon länger dabei
Offline
Posts: 57
Ich liebe dieses Forum!
|
|
Re:mcHF zum Senden bringen
« Reply #13 on: 06. November 2015, 21:19:20 »
|
|
Da vermutest Du vermutlich richtig. Mit steigender Frequenz steigt auch die Reaktanz (Blindwiderstand) der Spule und somit die Impedanz. Ob das dem Leistungsverlust den Du messen kannst auch entspricht müsste man nachrechnen resp. messen.
Grüsse,
René
|
| « Last Edit: 06. November 2015, 21:19:53 by hb9frh » |
Logged
|
|
|
|
|
|
