Topic: Einbaurichtung U12 U13 (Read 1840 times)
|
|
DL1CR
noch länger dabei
 Offline
Posts: 166
Ich liebe dieses Forum!

|
 |
Einbaurichtung U12 U13
« on: 25. November 2015, 18:47:25 »
|
|

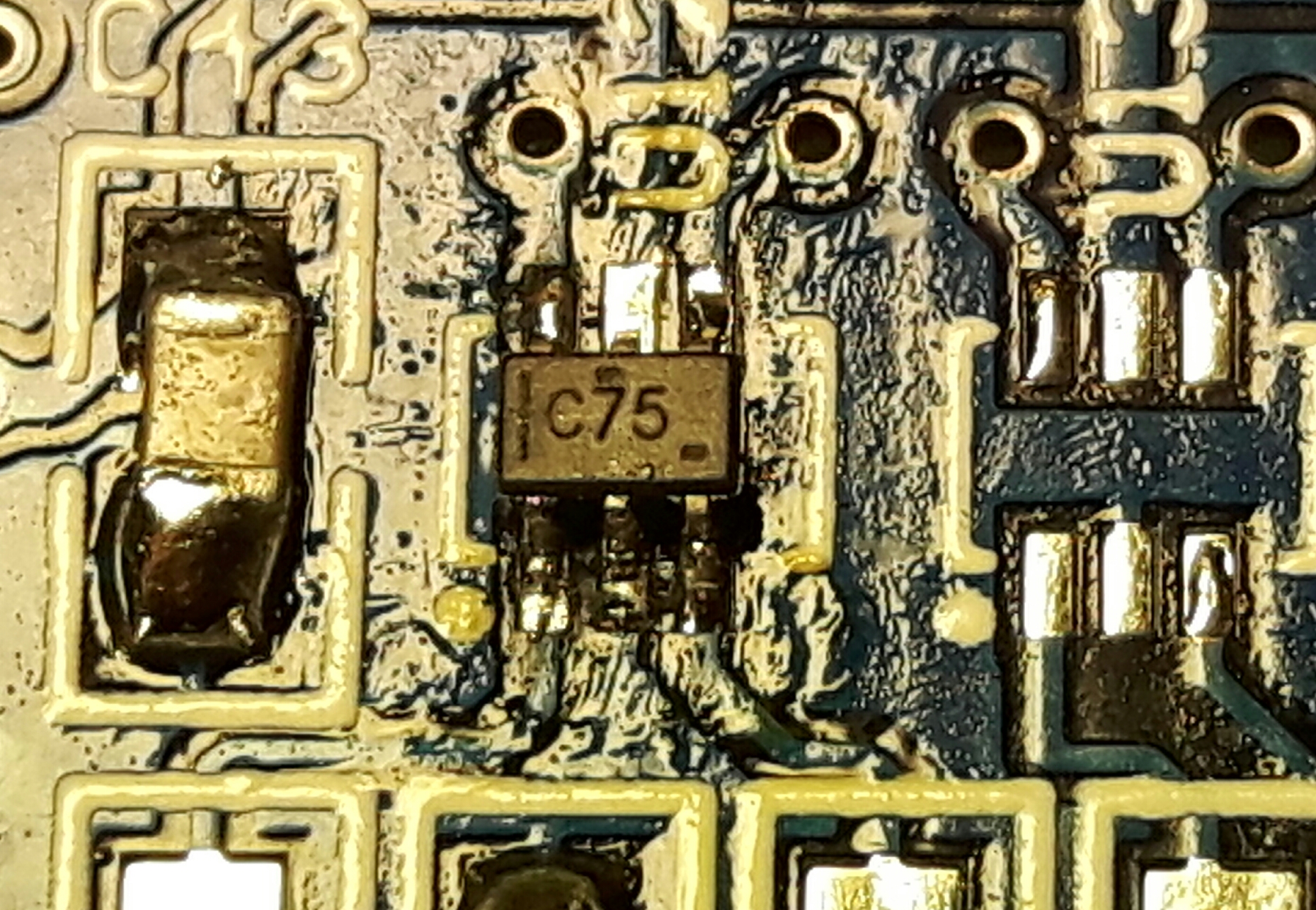

Beim Einlöten meines bisher kleinsten SMD Bausteins haben das IC zunächst falsch ausgerichtet und musste es wieder auslöten (ohne Heißluft). Hat geklappt, aber bevor ich jetzt die restlichen Pins anlöte, möchte ich ganz sicher gehen. Ist die Ausrichtung im Bild richtig?
73 Chris
|
|
|
|
|
|
DL1CR
noch länger dabei
Offline
Posts: 166
Ich liebe dieses Forum!
|
|
Re:Einbaurichtung U12 U13
« Reply #2 on: 25. November 2015, 19:36:36 »
|
|
Danke für schnelle Reaktion, Andreas. Du rettest - das zweite Mal - meinen Abend.
Wo steht eigentlich dein Kaffee-Sparschwein?
73 Chris
|
|
 Logged
|
|
|
|
|
|
DC3AX
Interessent
noch länger dabei
Offline
Posts: 186
Ich liebe dieses Forum!
|
|
Re:Einbaurichtung U12 U13
« Reply #4 on: 26. November 2015, 09:36:38 »
|
|
Gibt zum Glück auch noch die Unternehmen, in dem es derm Chef egal ist, wie und wann man seine Aufgaben erledigt, so lange sie zum festgelegten Termin ordentlich erledigt sind.
Das mit den ICs ist inzwischen eine echte Arbeit geworden. Durch neue Verguss-Verfahren gibt es immer wieder Marken, die einen verwirren (siehe auch STM32). Dann gibt es Gehäuse, die eine Produktions-Marke haben, die ist aber nicht der Punkt, sondern sie haben auch eine abgeschrägte Seite. Diese Seite markiert die Seite mit Pin 1.
Und dann gibt es natürlich auch noch Gehäuse mit Strich, mit gemaltem Punkt, mit angesenktem Punkt, mit Rille und so weiter.
Im Zweifelsfall im Datenblatt nachsehen, dort ist auf den letzten Seiten das Gehäuse-Design beschrieben.
Beim STM32 gilt der kleinere Punkt ohne die Einpress-Marke, die beim Spritzguss entsteht, abgesehen davon bedurckt ST seine Chips lesbar: Pin 1 ist links unten, wenn man die Beschriftung lesen kann.
vy 73
Ulrich
|
|
