Topic: Sendeausgangsleistung mcHF (Read 5875 times)
|
|
|
|
Roger
noch länger dabei
 Offline
Posts: 122
Ich liebe dieses Forum!
|
 |
Re:Sendeausgangsleitung mcHF
« Reply #1 on: 02. December 2015, 18:18:32 »
|
|
Hallo Andreas,
ich habe die Version mit den zwei BN43-202 gebaut. Da kommen bei 12V Speisung auf allen Bändern unter 12m 10W raus. Das mit 500mA Ruhestrom. Da ich nicht mehr als 10W aus dem Gerät quetschen möchte, werde ich keine weiteren Modifikationen zur Steigerung des Outputs vornehmen.
vy73s
Roger
|
|
 Logged
|
|
|
|
DF9EH
alter Hase
Offline
Posts: 290
|
|
Re:Sendeausgangsleitung mcHF
« Reply #2 on: 02. December 2015, 20:50:45 »
|
|
Moin zusammen,
bei mir sieht es so aus:
T5: 2x2 Windungen
T7: 1:3 ,zwei große Binos
wie in der Yahoo-NG beschrieben
bei 13.5V
Band Pout "Full Power Adjust"
------------------------------------
80m: 9W / 25
60m: 9W / 40
40m: 9W / 31
30m: 10W / 49
20m: 8W / 59
17m: 7W / 75
15m: 7W / 80
12m: 6W / 85
10m: 4W / 85
Das sind meine momentanen Werte, gemessen an einer Dummy-Load und einem Daiwa Power Meter CN-101.
Habe die max. Power auf den unteren Bänder ebenso wie der Andreas heruntergeregelt (aus Vorsicht .... ).
Hat schon mal jemand das Ausgangssignal mit einen Spectrumanalysator begutachtet ?
73 de Klaus
|
|
Logged
|
73 de Klaus
|
|
|
|
|
Gert_L23
OM_nicht_I40
Neuling
Offline
Posts: 18
Ich liebe dieses Forum!
|
|
Re:Sendeausgangsleitung mcHF
« Reply #4 on: 03. December 2015, 09:07:35 »
|
|
Bei mir sind es folgende Werte:
T5 geändert wie in RF-04-:-015 beschrieben (prim 2W/sek 6W)
T7 unverändert
80m 7,5W
40m 5W
30m 5W
20m 4W
17m 3W
15m 3W
12m 2W
10m 1,9W
RF-04-:-016 ausgeführt(RFC5/6 ersetzt)
T7 unverändert
80m 10W
40m 9W
30m 8W
20m 7,5W
17m 5
15m 5,5W
12m 4W
10m 3W
T7 werde ich jetzt noch nicht ändern.
vy73 Gert
|
|
Logged
|
|
|
|
DF9EH
alter Hase
Offline
Posts: 290
|
|
Re:Sendeausgangsleitung mcHF
« Reply #5 on: 03. December 2015, 22:27:52 »
|
|
Hallo Andreas,
-T5 ist bei mir 4:1 gewickelt, so wie es Clint in seiner Doku beschrieben hatte
-T6 2 Windungen bifilar
73 de Klaus
|
|
Logged
|
73 de Klaus
|
|
|
DL3AAA
OM_nicht_I40
noch länger dabei
Offline
Posts: 133
Immer daran denken neugierig zu bleiben
|
|
Re:Sendeausgangsleitung mcHF, T5 MOD ?
« Reply #6 on: 04. December 2015, 08:21:05 »
|
|
Hallo Andreas,
ich habe auf der Seite I40 Deine Variante des T5 nicht finden können, ist da etwas an mir vorbeigegangen ?
Die MOD RF-04-:-15 hat P= 2T und S=6T mit Mittenanzapfung; Stand der Liste 04.12.15
Die von Dir beschriebene Variante ist auch bei mir verbaut und stammt aus der MOD-Liste der ersten mcHF Gruppe
73 Dietrich
|
|
Logged
|
73 Dietrich
|
|
|
|
|
DM2CMB
Neuling
Offline
Posts: 38
Ich liebe dieses Forum!
|
|
Re:Sendeausgangsleitung mcHF
« Reply #8 on: 04. December 2015, 16:48:02 »
|
|

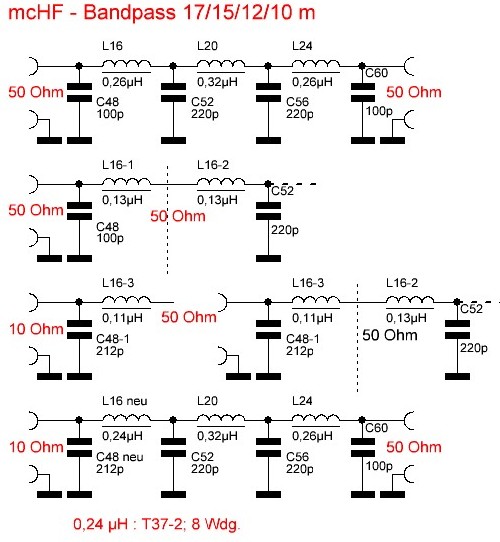

Hier wurde mehrfach davon gesprochen, dass die Endstufe im10m-Band nur eine Ausgangsimpedanz von 10 Ohm hat und dadurch fehlangepasst ist.
Mit einem TP Glied kann man eine Widerstandstransformation vornehmen. Im beigefügten Bild habe ich das 10m TP-Filter mal entsprechend neu berechnet, danach müsste L16 auf 0,24 µH verringert werden. Die Windungszahl bleibt allerdings bei 8 Wdg. durch die Toleranz.
Der Kondensator C48 muss auf 212pF erhöht werden.
Da die Änderung nur C48 betrifft könnte man das doch leicht testen.
Mein Sender spielt noch nicht, ich muss erst vorher noch ein anderes Projekt beenden und warte auch noch auf das Buch von Andreas mit Hinweisen zum Abgleich.
73, Rainer
|
|
|
|
DF8OE
Administrator
Offline
Posts: 6284
Stellvertr. OVV I40, Jugend / Nachwuchsreferent
|
|
Re:Sendeausgangsleitung mcHF
« Reply #9 on: 04. December 2015, 16:55:55 »
|
|
Hallo Rainer,
ich habe fast exakt das empirisch durch try&errror herausgefunden und ausprobiert. Es funktioniert auch - jdoch ist die Frequenzabhängigkeit der Funktion recht hoch.
Meine neueste Idee ist, einfach T7 so auszulegen, dass es auf den tiefen Bändern stimmt und beim höchsten TP hinter dem Relais die Leistung aufzutrennen und dort einen weiteren Bino einzufügen, der dann die zu niedrige Impedanz der PA im gesamten Frequenzbereich von 17...10m entsprechend breitbandig anpasst.
Wer das vor mir probieren möchte ==> Feedback sehr willkommen! Ich habe alle anderen Lösungen incl. die des geänderten TP nicht hier veröffentlicht, weil ich mit den Ergebnissen nicht vollständig zufrieden war/bin. Ich bin immer noch auf der Suche nach einer sauberen, gut reproduzierbaren Lösung für das Problem.
Auch habe ich durch Versuch bereits festgestellt, dass, wenn man mit 5W zufrieden ist, die Endstufe auch bei 6m und 4m noch funktioniert. Allerdings ist die Ausgangsimpedanz dann noch niedriger, was einen anderen Übertrager im entsprechenden TP-Zweig nach sich ziehen würde.
vy 73
Andreas
|
|
Logged
|
Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE
-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<
|
|
|
DM2CMB
Neuling
Offline
Posts: 38
Ich liebe dieses Forum!
|
|
Re:Sendeausgangsleitung mcHF
« Reply #10 on: 04. December 2015, 18:26:51 »
|
|
Hallo Andreas,
bei Quarzfilter funktioniert das sehr gut und fast verlustfrei, aber 18-30 MHz ist denn wohl doch zu viel. Ich hatte das TP-Anpassglied für 30MHz berechnet.
vy 73
Rainer
|
|
Logged
|
|
|
|
DF9EH
alter Hase
Offline
Posts: 290
|
|
Re:Sendeausgangsleistung mcHF
« Reply #11 on: 08. December 2015, 20:11:34 »
|
|
Moin zusammen,
ich habe nun T5 geändert auf (RF-04-:-015) prim. 3 Wdg. /sek. 2x2 Wdg. (war vorher 4:1).
bei 13.5V
Band Pout "Full Power Adjust"
------------------------------------
80m: 10W / 10
60m: 10W / 20
40m: 10W / 22
30m: 10W / 49
20m: 10W / 23
17m: 10W / 50
15m: 9W / 85
12m: 5.5W / 85
10m: 3.5W / 85
Auf den unteren Bändern kommt deutlich mehr Leistung raus, auf 12 und 10m scheint es etwas weniger geworden zu sein ....
73 de Klaus
|
|
Logged
|
73 de Klaus
|
|
|
DL3ED
OM_nicht_I40
noch länger dabei
Offline
Posts: 140
Ich liebe dieses Forum!
|
|
Re:Sendeausgangsleistung mcHF
« Reply #12 on: 25. December 2015, 08:36:46 »
|
|

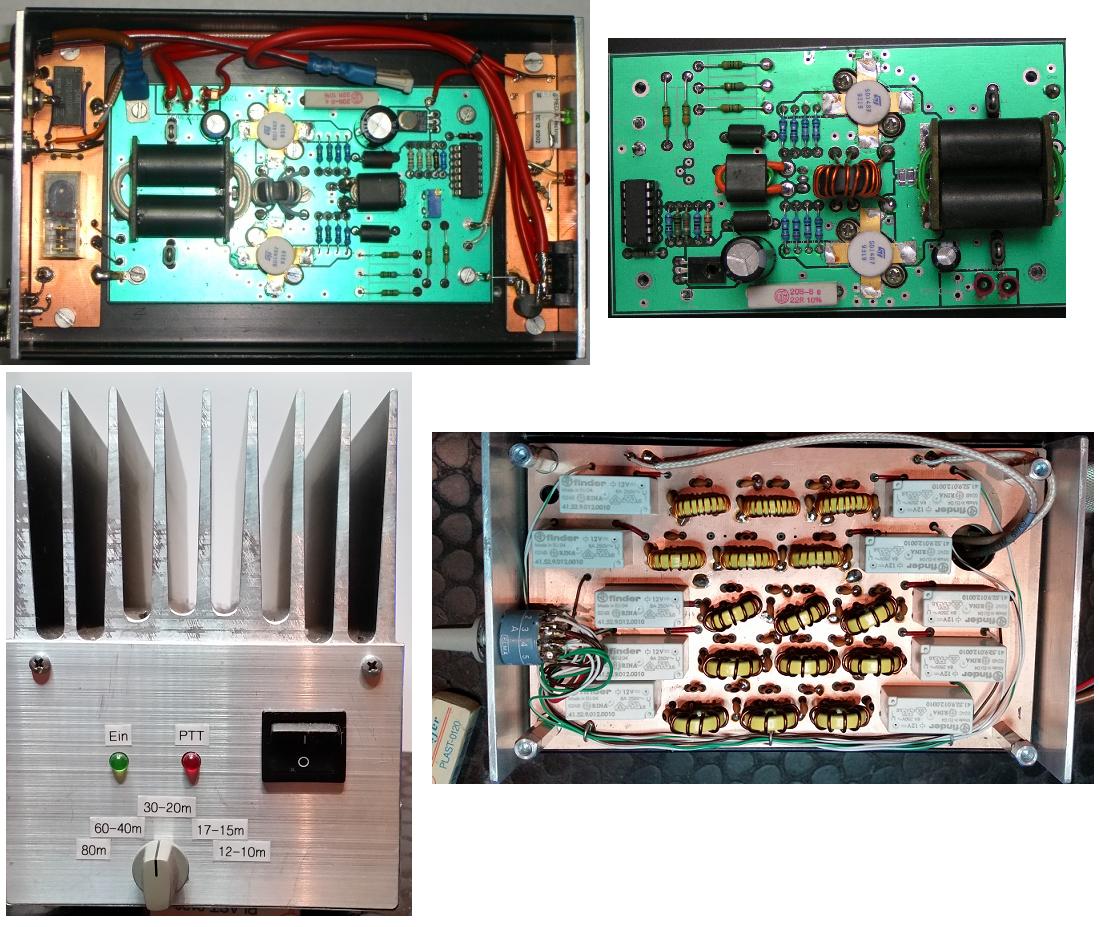

Moin Zusammen,
für die von Euch die ein bischen mehr Leitung machen wollen kann ich nur die Endstufe von G6ALU empfehlen. Die Platine gibt es für 8€. Sie wurde auch bei dem SDR-Projekt SDR1000 nachbau verwendet und leistet bei mir schon sehr lange gute Dienste. Die Schaltung der Endstufe ist von Motorola AN762, es wurden nur andere Transistoren verwendet, SD1487.
http://www.radio-kits.co.uk/radio-related/150W_PA/150w_PA.htm
Diese sind sehr Preisgünstig. Bei einer Eingangsleistung von ca. 5 Watt kommen ca. 120 Watt raus. Hinter der Endstufe wurde noch ein Tiefpass von DJ0ABR geschaltet.
Gruß DL3ED Ulrich
|
|
|
|
Roland_H36
Neuling
Offline
Posts: 27
Ich liebe dieses Forum!
|
|
Re:Sendeausgangsleistung mcHF
« Reply #13 on: 28. December 2015, 16:20:09 »
|
|
Hallo Zusammen,
der Sender scheint auch zu arbeiten. Beim betätigen der "TUNE-Taste" habe ich folgende Stromaufnahme/Einstellungen bei 13.2V. Die gewickelten Spulen sind alle im Originalzustand - bis auf RFC5 und 6 - dort sind BINOs mit 43-2402 mit jeweils 4Wdg eingebaut
Band Pout "5W Power Adjust" (PA Bias = 65)
------------------------------------
80m: 1,59A / 12
60m:
40m: 1,39A / 16
30m: 1,66A / 28
20m: 1,48A / 34
17m: 1,59A / 61
15m: 1,46A / 78 ca. 3 W
12m: 1,23A / 84 ca. 2 W
10m: 0,79A / 84 ca. 1 W
Auf den unteren Bändern bis einschl. 17m habe ich ca. 5WLeistung, auf 12 und 10m geht nicht mehr bei der ausgewählten PA Bias Einstellung.
Den TX Ausgang an einer Dummyload und das Messsignal mit 40dB-Dämpfung am OSZI angeschlossen liefert im TUNE-Modus einen astreinen SINUS auf allem o.g. Bändern.
Morgen werde ich mir "Full Power Adjust" vornehmen.
Grüße
Roland, DD0AO
|
|
Logged
|
|
|
|
dl2kuh
schon länger dabei
Offline
Posts: 83
OV C01
|
|
Re:Sendeausgangsleistung mcHF
« Reply #14 on: 06. January 2016, 08:15:16 »
|
|

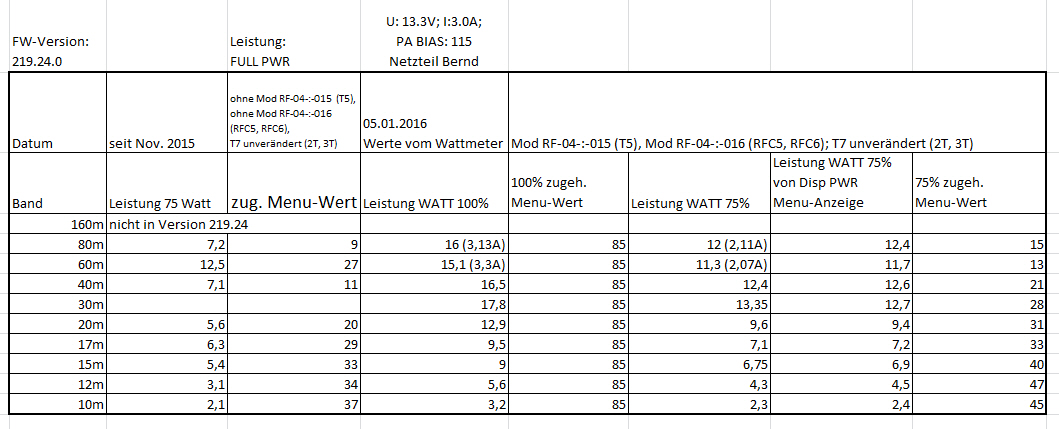

zu Eurer Info:
Wir haben an 2 mcHF folgende Mods (am 5.1.2016) durchgeführt und kommen auf fast gleiche Werte siehe Bild.
- Mod RF-04-:-015 (T5),
- Mod RF-04-:-016 (RFC5, RFC6);
- T7 unverändert (2T, 3T)
mcHF betrieben mit Netzteil U: 13.3V; I:3.0A (80m/40m etwas mehr); ====>>PA BIAS: 115
Band Pout "Full Power Adjust" für 100% und 75% (für SSB) und Einstellwerte, auch im Vergleich zum Stand November 2015 ohne die am 5.1.2016 durchgeführten Modifikationen. siehe Bild.
73 Hagen DL2KUH
|
|
|
|
