Diverse Fragen zu UI-Platine (0.4)
« on: 08. December 2015, 18:12:28 »
|
|
Ich bin in den letzten Zügen der Bestückung der UI-Platine.
Abgesehen davon, das noch ein paar wenige Teile fehlen, ergaben sich soeben folgende Fragen:
Welche Werte haben R46, R42, R43, C93, C94? Diese finde ich nicht in der Bestückungsliste.
Was ist Y1 für ein Bauteil? Finde ich auch nicht in der Bestückungsliste.
|
UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
|
|
|
Roger
noch länger dabei
Offline
Posts: 122
Ich liebe dieses Forum!
|
|
Re:Diverse Fragen zu UI-Platine (0.4)
« Reply #1 on: 08. December 2015, 18:35:38 »
|
|
Hallo DL2GMI,
die Bauteile C93 und C94, R42 und R43, sowie Y1 bleiben leer.
R45 und R46 sind beide 4.7 Ohm.
vy73s
Roger
|
|
 Logged
|
|
|
|
DL2GMI - Michael (H44MI)
alter Hase
Offline
Posts: 375
|
|
Re:Diverse Fragen zu UI-Platine (0.4)
« Reply #2 on: 08. December 2015, 18:54:46 »
|
|
Ah, ok, Danke.
Steht das irgendwo geschrieben? Ist das ein MOD ?
|
|
Logged
|
UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
|
|
|
Roger
noch länger dabei
Offline
Posts: 122
Ich liebe dieses Forum!
|
|
Re:Diverse Fragen zu UI-Platine (0.4)
« Reply #3 on: 08. December 2015, 19:22:36 »
|
|
Hallo DL2GMI,
ich denke, das ist Standard, sollte man nicht unnötig einbauen.
vy73s
Roger
|
| « Last Edit: 08. December 2015, 19:23:04 by Roger » |
Logged
|
|
|
|
|
|
DL2GMI - Michael (H44MI)
alter Hase
Offline
Posts: 375
|
|
Re:Diverse Fragen zu UI-Platine (0.4)
« Reply #5 on: 09. December 2015, 19:12:46 »
|
|
Ok, damit ist meine Frage beantwortet. Da ich nach der Bestückungsliste gegangen bin und dort ein TXCO drin war, habe ich also ersteres installiert ;-)
Jetzt noch Impulsgeber und Taster auflöten, Display-Mods und USB-Mod machen und dann könnte ich die UI-Platine mal aktivieren.
|
|
Logged
|
UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
|
|
|
|
|
oe7fmj
Neuling
Offline
Posts: 24
Auch in Tirol wird gebaut
|
|
Re:Diverse Fragen zu UI-Platine (0.4)
« Reply #7 on: 01. January 2016, 06:35:39 »
|
|
Hallo,
kann es sein dass auf der UI-Platine ein Druckfehler ist??
UI-Bottom steht anstatt C97 steht C37??
Auf Top gibt es ja auch einen C37.
Sind irgendwo solche Fehlerchen gelistet?
gruss franz
Wünsche ein frohes Jahr 2016 und wünsche viel HF am mcHF
|
|
Logged
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:Diverse Fragen zu UI-Platine (0.4)
« Reply #8 on: 01. January 2016, 08:03:39 »
|
|
Hallo Franz,
wünsche Dir und allen mcHF-Erbauern ein gesundes und erfolgreiches 2016.
zu Deiner Frage, ich würde eher sagen eine schlecht gedruckte 9.
Meines Wissens nach gibt es eine Liste mit solchen Fehlerchen nicht.
Das Nachmessen, wohin die Pads gehen (lt. Schaltplan) ist sicherlich einfacher, als wieder im Papier oder in Dateien zu wühlen.
73 aus dem (jetzt schon) sonnigen Erfurt
Michael
|
|
Logged
|
|
|
|
|
|
DO9AH
Neuling
Offline
Posts: 49
Ich liebe dieses Forum!
|
|
Re:Diverse Fragen zu UI-Platine (0.4)
« Reply #10 on: 01. January 2016, 17:31:06 »
|
|

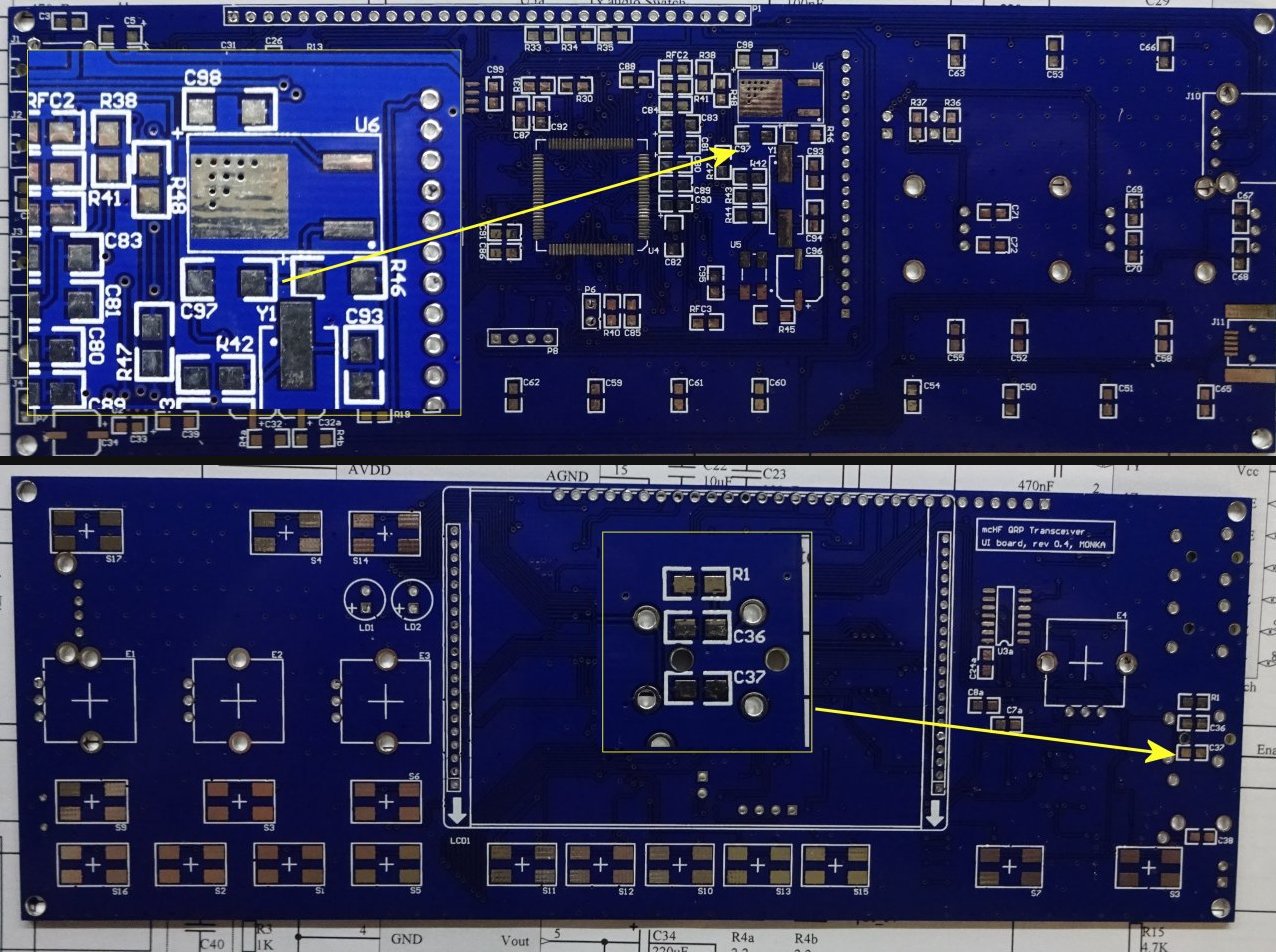

Auf den Fehldruck auf der Platine bin ich auch erst reingefallen. Da steht eindeutig C37 (anstatt richtig C97). Das ist auch gut hier zu sehen: http://www.amateurfunk-sulingen.de/mchf-projekt/mchf-case#!prettyPhoto[mchf-case]/4/
73 und ein gutes neues Jahr
Andreas
|
|
Logged
|
vy 73, Andreas
|
|
|
|
|
DG3NEO
schon länger dabei
Offline
Posts: 96
Ich liebe dieses Forum!
|
|
Re:Diverse Fragen zu UI-Platine (0.4)
« Reply #12 on: 01. January 2016, 19:52:07 »
|
|
Hallo Andreas,
soweit ich es verstanden habe, um den C97 auf
der UI-Platine, der im Bestückungsdruck als "C37"
erscheint.
Auf der anderen Seite gibt es noch einen C37.

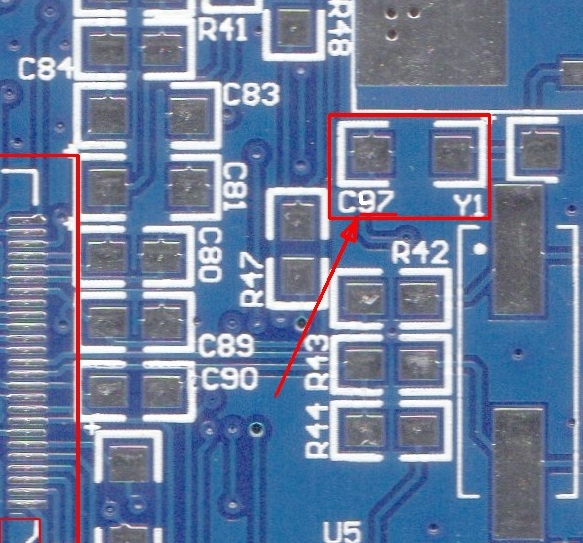

Ich habe meine noch unbestückte UI-Platine eingescannt,
und den Ausschnitt markiert. (Bestückungsdruck ist im Bild
manuell korrigiert)
73 Thomas
|
JN59MN
|
|
|
HB9FZG
Neuling
Offline
Posts: 50
|
|
Re:Diverse Fragen zu UI-Platine (0.4)
« Reply #13 on: 01. January 2016, 20:15:20 »
|
|
Hier mein zweites unbestücktes UI Board. Das andere hat tatsächlich auch eine unvollständig gedruckte 9 ( sieht aus wie 3)
|
« Last Edit: 01. January 2016, 20:15:42 by HB9FZG » |
