Günstiges Gehäuse
« on: 10. December 2015, 09:34:32 »
|
|
Hallo mcHFler,
im Internet findet man eine ganze Anzahl von Gehäusemodellen für den mcHF. Leider sind sie nicht ganz billig. Ich wollte weder 100 noch 150 Euro dafür ausgeben und habe aus dem Metall-Laden ein Alu-U-Profil mit 187mm Länge für 10 Euro gekauft. Das Profil hat 80mm x 45mm x 6.5mm Wandstärke. Ist also etwas robust, die Platinen passen jedoch ganz genau hinein. Das restliche Gehäuse besteht dann aus 1.5mm Platinenmaterial, das sich leicht bearbeiten lässt und wegen des Preises auch mal was schiefgehen kann. Die Software für das Erstellen der Frontplatte heisst FrontDesigner 3.0 und stammt von der Firma Abacom in DL. Kostet knapp unter 50 Euro.
vy73s
Roger
|
|
|
|
|
|
Roger
noch länger dabei
Offline
Posts: 122
Ich liebe dieses Forum!
|
|
Re:Günstiges Gehäuse
« Reply #2 on: 10. December 2015, 10:03:43 »
|
|
Hallo Andreas,
ich hatte anfangs nur so ein flaches Stück Alu dran an den Spannungsreglern und an den beiden RD16. Schon im Empfang wurde das auch nicht dünne Teil sehr warm. Als ich dann damit noch sendete, wurde das Aluminium so heiss, dass man es fast nicht mehr anfassen konnte. Darum wollte ich nicht knausern beim Gehäuse.
Ja, ist ok mit Yahoo. Kein Problem.
vy73s
Roger
|
|
 Logged
|
|
|
|
Roger
noch länger dabei
Offline
Posts: 122
Ich liebe dieses Forum!
|
|
Re:Günstiges Gehäuse
« Reply #3 on: 10. December 2015, 15:52:58 »
|
|

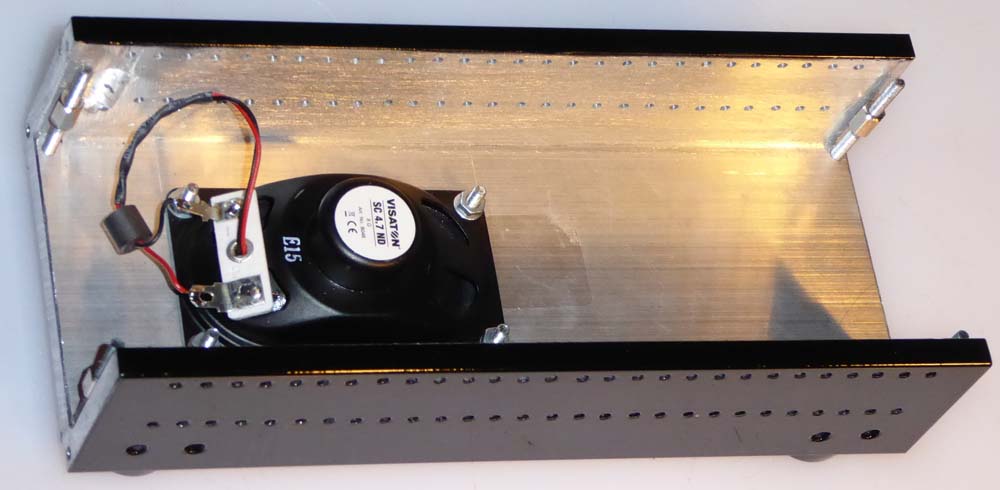

Hier noch das Gehäuse mit bereits eingebautem Lautsprecher.
vy73s
Roger
|
|
|
|
paul15
schon länger dabei
Offline
Posts: 88
Ich liebe dieses Forum!
|
|
Re:Günstiges Gehäuse
« Reply #4 on: 10. December 2015, 16:01:42 »
|
|
Hallo Roger,
sehr schön,sieht gut aus.Schreib mal bitte mit was du die Frontplatte farbig gestaltet und beschriftet hast.
vy 73
paul
|
|
Logged
|
|
|
|
HB9FZG
Neuling
Offline
Posts: 50
|
|
Re:Günstiges Gehäuse
« Reply #5 on: 10. December 2015, 18:51:31 »
|
|
Hallo Roger
Sieht super aus. Welche Taster hast Du benutzt? Ich bin noch nicht schlüssig welche ich verwenden soll. Die im Full-Kit vorhandenen sind ja nicht wirklich mit einer Frontplatte benutzbar da zu kurz.
73,
Uwe
|
|
Logged
|
|
|
|
dl2kuh
schon länger dabei
Offline
Posts: 83
OV C01
|
|
Re:Günstiges Gehäuse
« Reply #6 on: 10. December 2015, 18:55:27 »
|
|
Hallo Rogger
Deine Gehäuse-Frontseite is auch aus Leiterplattenmaterial?
Könntest Du Deine Frontseite-Maße und die Datei/Projekt-Datei des Frontline Designer hier zur Verfügung stellen? Würde ich gern so angehen, da es mir sehr gur gefällt.
73 Hagen
|
|
Logged
|
|
|
|
Roger
noch länger dabei
Offline
Posts: 122
Ich liebe dieses Forum!
|
|
Re:Günstiges Gehäuse
« Reply #7 on: 10. December 2015, 23:04:23 »
|
|
Hallo Hagen / Uwe,
ja, Front und die beiden Seitenteile sind aus Platinenmaterial.
ich könnte die Dateien wohl zur Verfügung stellen, doch sind beide Platinen mit Buchsenleisten versehen und die Stifte von Hand eingesteckt. Darum ist die Distanz von einer zur anderen Platine grösser als normal. Bei den Seitenteilen würden die Anschlüsse also nicht passen. Das hatte den Vorteil, dass ich an der Metallplatte zwischen beiden Platinen weniger bohren musste.
Taster und Kappen stammen von HBE in Berlin.
vy73s
Roger
|
| « Last Edit: 11. December 2015, 05:29:43 by Roger » |
Logged
|
|
|
|
Roger
noch länger dabei
Offline
Posts: 122
Ich liebe dieses Forum!
|
|
Re:Günstiges Gehäuse
« Reply #8 on: 11. December 2015, 17:56:22 »
|
|
Hallo mcHFler,
hier ist die Datei für die Frontplatte aus dem FrontDesigner3.0.
Die ist aber nur für Leute sinnvoll, die dieses Programm auf ihrem
PC haben. Denn zwischen meinem Aufbau und dem eines anderen
können einige Zehntel Millimeter Differenz bestehen. Bei den Seitenteilen
noch mehr, da ich zwei Buchsenleisten zwischen den Platinen verwendet habe.
Im FD kann man ja leicht die X- oder Y- Koordinaten den eigenen Gegebenheiten
anpassen.
vy73s
Roger
|
|
|
|
|
Roger
noch länger dabei
Offline
Posts: 122
Ich liebe dieses Forum!
|
|
Re:Günstiges Gehäuse
« Reply #9 on: 11. December 2015, 17:57:09 »
|
|
Die linke Seite des Gehäuses
|
|
|
|
|
Roger
noch länger dabei
Offline
Posts: 122
Ich liebe dieses Forum!
|
|
Re:Günstiges Gehäuse
« Reply #10 on: 11. December 2015, 17:57:36 »
|
|
Und noch die rechte Seite
|
|
|
|
|
paul15
schon länger dabei
Offline
Posts: 88
Ich liebe dieses Forum!
|
|
Re:Günstiges Gehäuse
« Reply #11 on: 11. December 2015, 18:09:03 »
|
|
Hallo,
meine Frage möchtest du wohl nicht beantworten?
vy 73
paul
|
|
Logged
|
|
|
|
Roger
noch länger dabei
Offline
Posts: 122
Ich liebe dieses Forum!
|
|
Re:Günstiges Gehäuse
« Reply #12 on: 12. December 2015, 06:04:41 »
|
|
Hallo mcHFler, Hallo Paul,
Die Antwort auf Deine Frage Paul habe ich circa vorgestern im Text ganz am Anfang noch eingefügt.

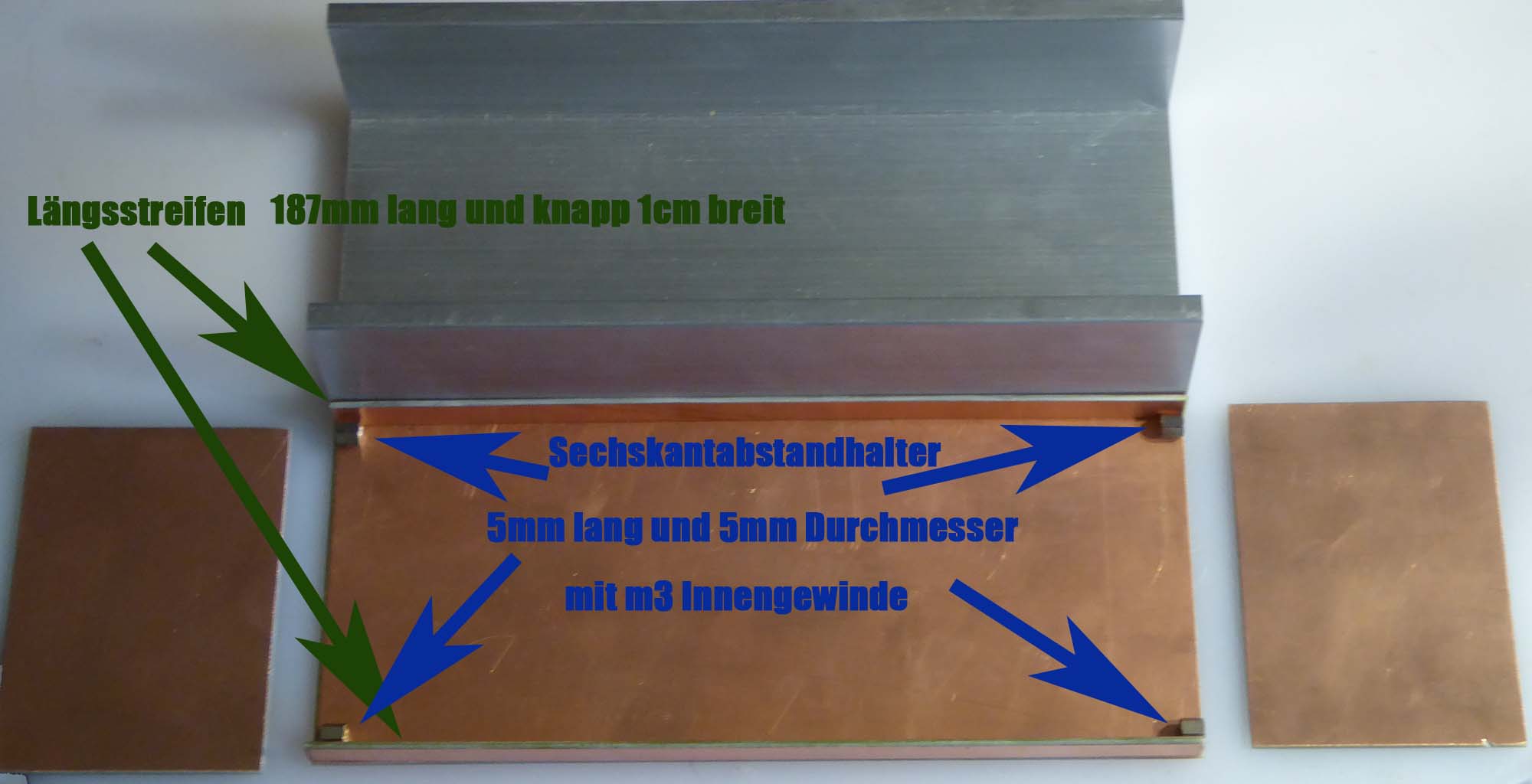

Da zum Schluss das Display den Rand des Profils um etwa 8mm überragte, konnte man die Frontplatte
nicht einfach auf das Profil legen und befestigen. Daher mussten die Längsstreifen unter die Frontplatte
gelötet werden. Siehe Bild. Das hatte dann aber den grossen Vorteil, dass ich an den Seiten 6-Kant-Abstandhalter mit M3 Innengewinde einlöten konnte. Damit entfielen Schrauben auf der Frontplatte.
vy73s
Roger
|
|
|
|
paul15
schon länger dabei
Offline
Posts: 88
Ich liebe dieses Forum!
|
|
Re:Günstiges Gehäuse
« Reply #13 on: 12. December 2015, 07:30:21 »
|
|
Hallo,
das mechanische interessiert mich nicht,ich meinte die Gestaltung der Frontplatte mit Farbe und Schrift.
Gehäuse habe ich fertig,nur die Frontplatte muß noch besser werden.Ich habe keine Lust 60€ dafür
auszugeben,deshalb brauche ich noch ein paar Tipps.
vy 73
paul
|
|
Logged
|
|
|
|
DF9EH
alter Hase
Offline
Posts: 290
|
|
Re:Günstiges Gehäuse
« Reply #14 on: 12. December 2015, 08:00:30 »
|
|
Moin Roger,
das ist ja eine interessantes Gehäuse.
Zwei Fragen habe ich noch dazu:
1. kannst du bitte genauere Angabe über die Bezugsquelle für das Alu-Profil nennen ? Metall-Laden sagt mir nichts.
2. die Frontplatte hast Du ja mit dem FrontDesinger 3.0 gestaltet. Und wie hast du das Design dann auf die Frontplatte bekommen ? Auf Folie gedruckt und aufgeklebt
73 de Klaus
|
|
Logged
|
73 de Klaus
|
|
|
