Da/Dit/PTT mit Optokoppler Beispiel
« on: 22. December 2015, 19:15:57 »
|
|
Hallo OMs
ich habe mich mal daran gemacht die Leitungen zu den Prozessor-Pins für die CW-Tasten bzw. PTT zu suchen und dort Optokoppler einzubauen. Wie bekannt gehen ja die Leitungen von den Klinkenbuchsen direkt, nur mit einem 1n Kondensator "geschützt" direkt zum Prozessor. Wenn dort mal aus versehen eine zu hohe oder falsche Spannung drauf kommt darf man den Prozessor wechseln ![](YaBBImages/sad.gif)
Die einfache Schutzschaltung mit je 2 Dioden oder einer 3,3V-Z-Diode wirkt auch nur richtig, wenn man einen Reihenwiderstand in die Leitung bringt. Sonst kann es passieren das diese Dioden bei einer Fremdspannung nur einige ms früher als der Prozessor sterben. Deshalb muss man auch dort die Leiterbahnen auftrennen und kann die Dioden nicht wie schon gesehen direkt an der Buchse verdrahten.

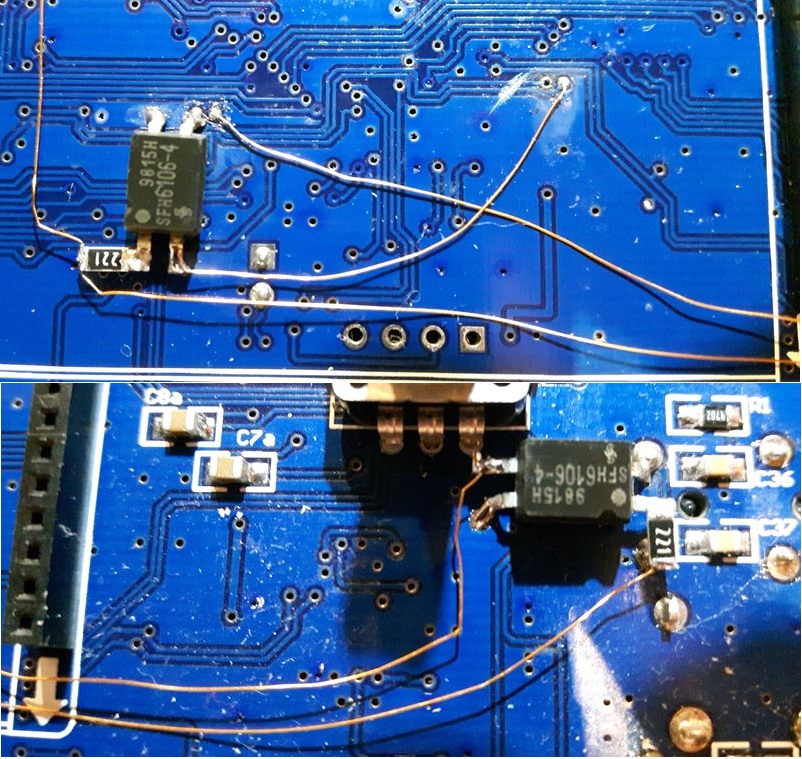

Die beste Lösung sind Optokoppler. Hier also meine Lösung. Der Draht auf dem 1. Bild nach oben geht an die +5V. Die Optokoppler sind aus meiner Bastelkiste, hier SFH6106-4. Einfach vorher mal testen ob die die 3,3V des CPU-Pins sicher auf 0V ziehen können und welcher Strom durch die LED dafür notwendig ist. Auf dem Bild1 sehr Ihr welche Leiterzüge bzw. Durchkontaktieren ich für die Mod. benutzt habe. Es werden beide Buchsen (RF-Board und UI-Board) geschützt.
Viel Erfolg beim Nachbau und ein langes Leben für euren mcHF.
73 de Ronald
p.s. der 1. Optokoppler ist unter den Display, der 2. unter den Encoder für die Frequenz.
|
