Tiefpassfilter 20/30m
« on: 14. February 2016, 13:15:49 »

Hallo Leute,
ich bin auf der Suche nach meiner niedrigen Ausgangsleistung und habe mir nun die Tiefpass Filter nochmal vorgenommen.
Die Spulen habe ich nachgemessen und ggf. korrigiert, jedoch sieht der 20/30m Filter nicht wirklich schön aus.
Bei 14MHz hat man eine Dämpfung von 1,5-2dB.
Bei 20MHz hätte ich erwartet, dass die harmonische des 30m Bandes unterdrückt wird, dort finde ich aber eine Peak nach oben.

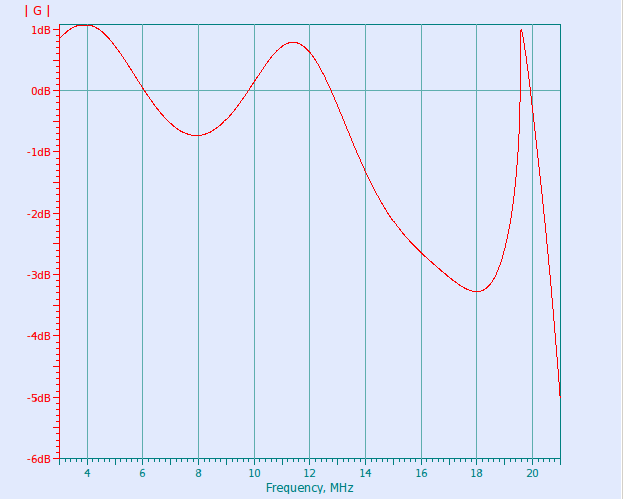

Anbei das Detailbild des Durchlassbereiches.
Ich habe R26 und R27 entfernt und messe dort direkt. Der Messeingang wurde mit 50Ohm abgeschlossen.

Hat jemand einen Hinweis, woran das liegen kann und was ich da machen soll?

73, Marcus
Logged

daba
schon länger dabei
**

Offline

Posts: 52



Ich liebe dieses Forum!

View Profile E-Mail
Re:Tiefpassfilter 20/30m
« Reply #1 on: 14. February 2016, 17:29:14 »

Hallo Markus,
es gibt im yahoo forum eine Untersuchung der TP-Filter und BP- filter mit verbesserungsvorschläge. kennst du die?

PS: ich habe lange dran rumgebastelt um die Ausgangsleistung vor allem im 12 und 10 m Band zu erhöhen. Aktuell liege ich bei 8W auf 10m bei 13.8V VCC.
Logged
dm6tt
schon länger dabei
**

Offline

Posts: 90



Ich liebe dieses Forum!

View Profile
Re:Tiefpassfilter 20/30m
« Reply #2 on: 14. February 2016, 18:02:13 »

Ich habe mir das Papier von IZ6MAF angeschaut.
Er misst nicht den Durchgang, sondern die Reflektion. Mir fehlt die Erfahrung, wie man die Messungen vergleichen kann.
Was hast du konkret am 20m LPF bei dir geändert?
8W wären ok.

Danke.
Logged
daba
schon länger dabei
**

Offline

Posts: 52



Ich liebe dieses Forum!

View Profile E-Mail
Re:Tiefpassfilter 20/30m
« Reply #3 on: 14. February 2016, 19:42:54 »

Hi,
an den Filter (20/30 m) habe ich nichts geändert

Hast du die anderen Filter auch ausgemessen, sind die OK? eventuell ist da bestücktechnisch was nicht ok.

Quote:
Ich habe R26 und R27 entfernt und messe dort direkt. Der Messeingang wurde mit 50Ohm abgeschlossen.
Meinst du: Quellenwdst. = 50 und Abschluss =50 ?

Hast du auf 20/30 so wenig Leistung oder warum hast du dich darauf eingeschossen?

Logged
daba
schon länger dabei
**

Offline

Posts: 52



Ich liebe dieses Forum!

View Profile E-Mail
Re:Tiefpassfilter 20/30m
« Reply #4 on: 14. February 2016, 19:45:28 »

Nachtrag,
schau mal hier:
Logged

dm6tt
schon länger dabei
**

Offline

Posts: 90



Ich liebe dieses Forum!

View Profile
Re:Tiefpassfilter 20/30m
« Reply #5 on: 15. February 2016, 12:13:54 »

Hallo Daba,
ich habe alle Filter durchgemessen, der 20/30m sah am 'schlechtesten' aus.

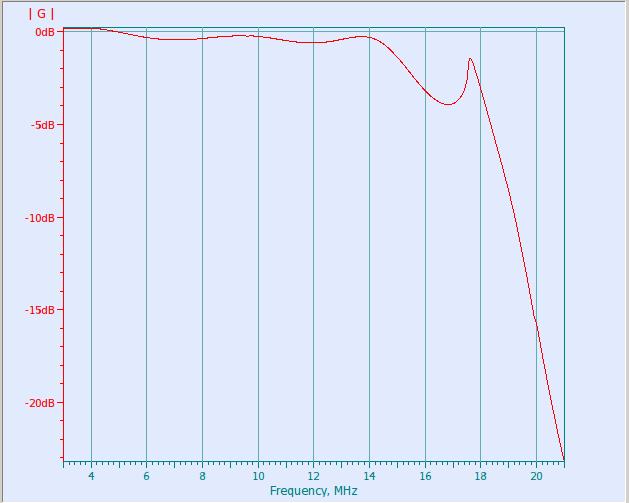

Ich habe nun mal die von IZ6MAF vorgeschlagene Änderung vorgenommen. Mann muss nur die drei Spulen neun wickeln:

L15/L23 -> 0,77uH
L 19 -> 0,87uH

Nun sieht die Kurve viel besser aus, ich denke das bringt 1,5dB bei 14m

Gruß

Logged

dm6tt
schon länger dabei
**

Offline

Posts: 90



Ich liebe dieses Forum!

View Profile
Tiefpassfiler 10m
« Reply #6 on: 15. February 2016, 12:22:29 »

Der 10m Tiefpassfilter kann auch noch optimiert werden.
Die bei IZ6MAF gemachten Vorschläge bedeuten aber Änderungen der Cs.
Reichelt hat keine passenden 100V Typen im Angebot, mal sehen, wo ich die herbekomme.

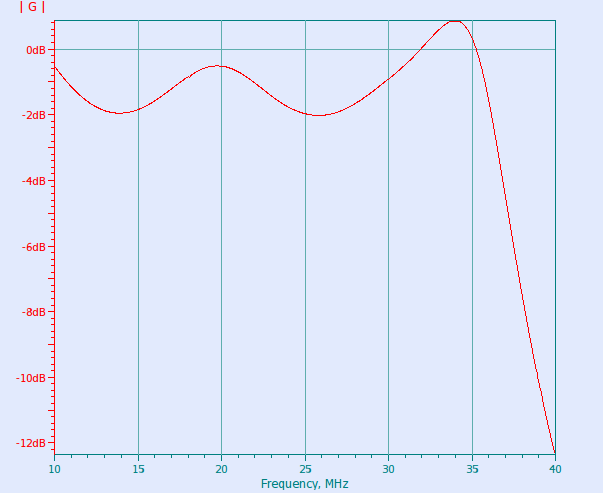

Anbei mal die 10m LPF Kurve.
« Last Edit: 15. February 2016, 12:23:10 by dm6tt »
Logged

dm6tt
schon länger dabei
**

Offline

Posts: 90



Ich liebe dieses Forum!

View Profile
Re:Tiefpassfilter 20/30m
« Reply #7 on: 15. February 2016, 17:45:58 »

Ich habe etwas mit Cs parallel zu L16 rumexperimentiert.
Schaltet man 33pF+2.2Pf parellel zu L16, sieht die Kurve schon besser aus.

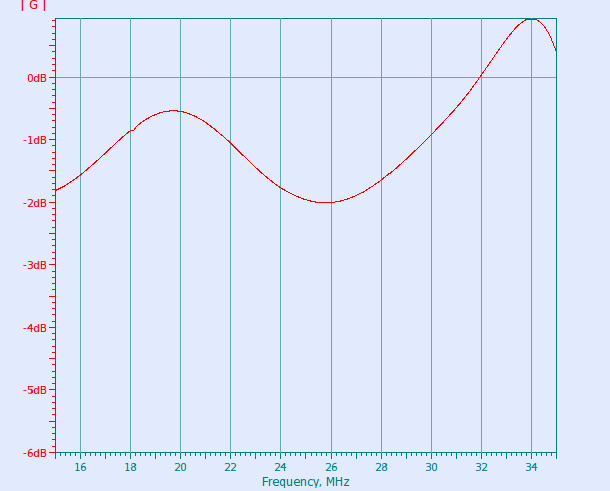

1. 15-35MHz ohne Kompensation (Detailbild von oben)
Logged

dm6tt
schon länger dabei
**

Offline

Posts: 90



Ich liebe dieses Forum!

View Profile
Re:Tiefpassfilter 20/30m
« Reply #8 on: 15. February 2016, 17:46:22 »

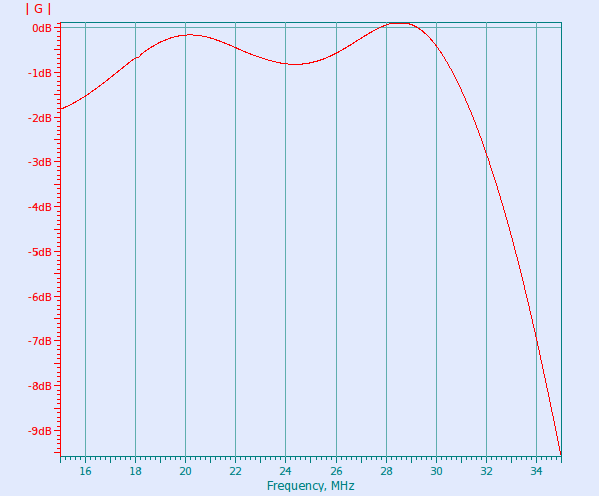

und nun mit 33pF+2.2pF parallel zu L16:
Logged

dk4sx
noch länger dabei
***

Offline

Posts: 246





View Profile WWW E-Mail
Re:Tiefpassfilter 20/30m
« Reply #9 on: 16. February 2016, 11:28:19 »

Hallo,

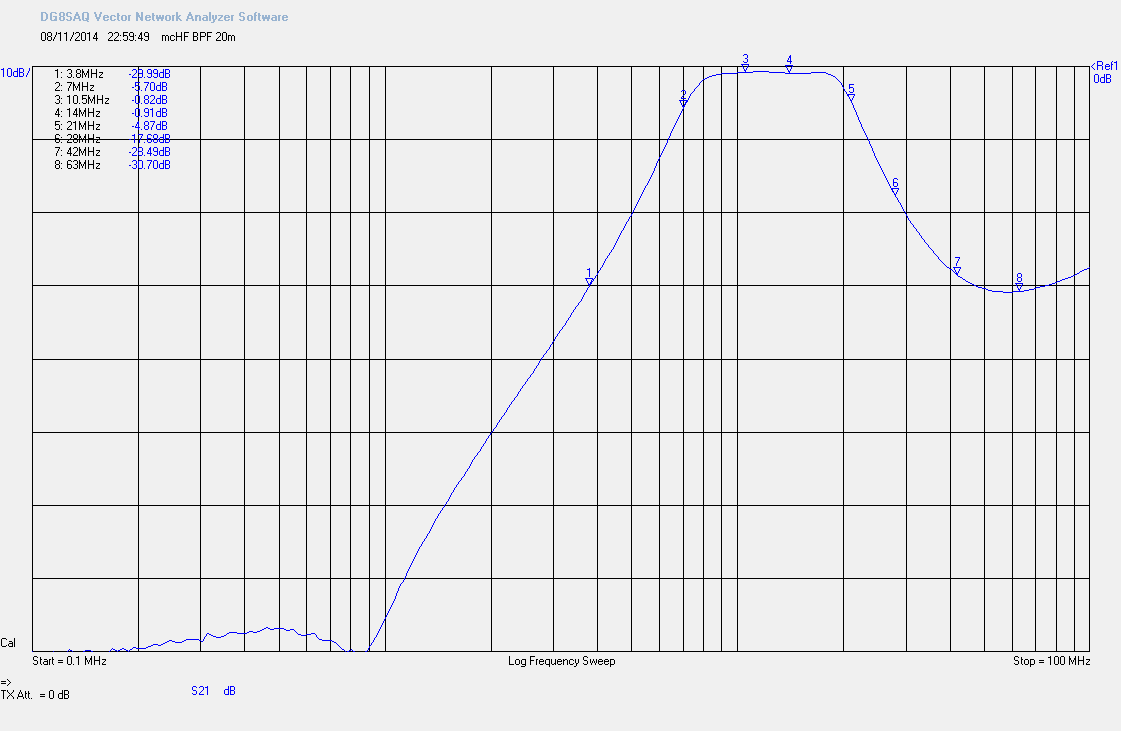

ich bin entsetzt, wie schlecht die Durchlasskurven der Filter aussehen. Das Problem ist, dass Chris die Tiefpässe möglicherweise nur nach Tabellen dimensioniert hat. Ich habe mir mal die Mühe gemacht und alle Tiefpässe und die Bandpässe für den Rx mittels Schaltungssimulation nachzurechnen. Die Ergebnisse sind teils katastrophal. Insbesondere die Tiefpässe für 20/30 m und 15/10 m haben eine extrem schlechte Anpassung. Grundsätzlich ist die Messung der Anpassung/Reflexionsdämpfung solcher Filter ein MUSS! Bei einem "guten" Filter lässt sich nämlich die Anpassung an der Durchlasskurve nicht erkennen, weil die Unterschiede zu gering sind.

Schlimm ist nur, dass alle Leitungen zu den Filtern und den 50-Ohm-Schnittstellen keine 50-Ohm-Leitungen sind und daher die Impedanzen transformieren. Das bedeutet, dass man Korrekturen der Filter nur mit Messungen im eingebauten Zustand durchführen kann. Bislang liegen mir nur die Simulationsergebnisse vor - ich bin erst im Stadium der Platinenbestückung. Sobald ich erste Messergebnisse habe, werde ich Korrekturen hier bekannt geben. Bei den Tiefpässen kann man am besten die Spulen variieren, während man bei den Bandpässen leichter die Cs variiert. Kleine "krumme" C-Werte kann man dann durch Parallelbestückung erzielen.

73, Uli, DK4SX
Logged

73, Uli, DK4SX
dk4sx
noch länger dabei
***

Offline

Posts: 246





View Profile WWW E-Mail
Re:Tiefpassfilter 20/30m
« Reply #10 on: 15. March 2016, 11:29:43 »

Hallo,

bitte beim Thema "mcHF-HF-Messungen" nachschauen! ich habe alle Tiefpässe direkt vom PA-Ausgangstrafo bis zur Antennenbuchse durchgemessen. Mit korrekter Bestückung sind alle Tiefpässe in Ordnung. Ich vermute Spulen falsch gewickelt oder Cs falsch bestückt.

73, Uli, DXK4SX
« Last Edit: 15. March 2016, 11:29:53 by dk4sx » Logged
