2 Peaks im Display
« on: 20. March 2016, 17:45:37 »
|
|
Hallo zusammen,

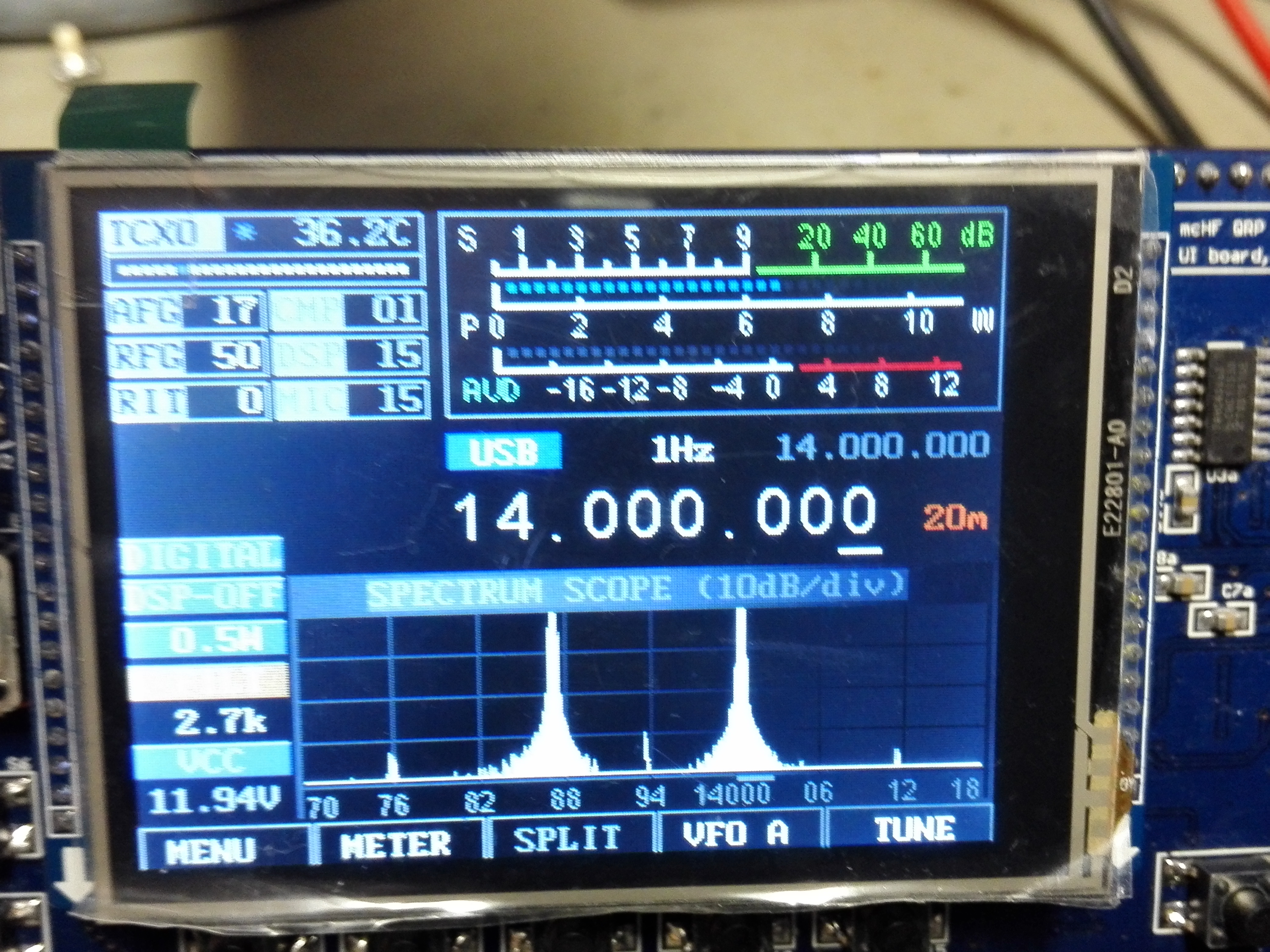

Nachdem mein mcHF nun auch zu laufen scheint habe ich mal ein Signal drauf gegeben. An einer Antenne könnte ich ihn leider noch nicht testen, weil meine noch nicht steht nach dem Umzug. Somit kann ich nur Testsignale drauf geben. Hier mal ein Bild das ich aufgenommen habe. -73 dBm und 1kHz Audio.
Ich meinte, bei ersten Tests jeweils nur ein Peak gesehen zu haben. Vermutlich stimmt immer noch was nicht.
Von 73
Reto
|
|
 Logged
|
|
|
|
|
|
hb9trt
Urgestein
Offline
Posts: 649
Ich liebe dieses Forum!
|
|
Re:2 Peaks im Display
« Reply #2 on: 20. March 2016, 17:52:41 »
|
|
Hallo Andreas,
Danke Dir Andreas, nun, das geht aber schnell  Ich meinte, das war nicht so. Ichn habe die Platinen vom Flussmittel befreit, wie immer mit Platinen Reiniger (Kontakt Chemie). Dann genügend lange Sonnen getrocknet. Ev. habe ich da was kaputt gemacht.
Hier noch das Bild. Aber Du hast ja schon gesagt wo es vermutlich liegt.
vy 73
Reto
|
|
|
|
|
|
hb9trt
Urgestein
Offline
Posts: 649
Ich liebe dieses Forum!
|
|
Re:2 Peaks im Display
« Reply #4 on: 20. March 2016, 19:54:33 »
|
|
Das sieht doch nun wieder viel besser aus.
Es lag an den kleinen Scheisserchen. U12. Die machten mir mehr Mühe als der Prozessor oder der Audio Codec.
Durch die Reinigung wurde eine schlechte Lötstelle bemerkbar.
Vy73
Reto
|
|
|
|
hb9trt
Urgestein
Offline
Posts: 649
Ich liebe dieses Forum!
|
|
Re:2 Peaks im Display
« Reply #5 on: 20. March 2016, 19:57:25 »
|
|

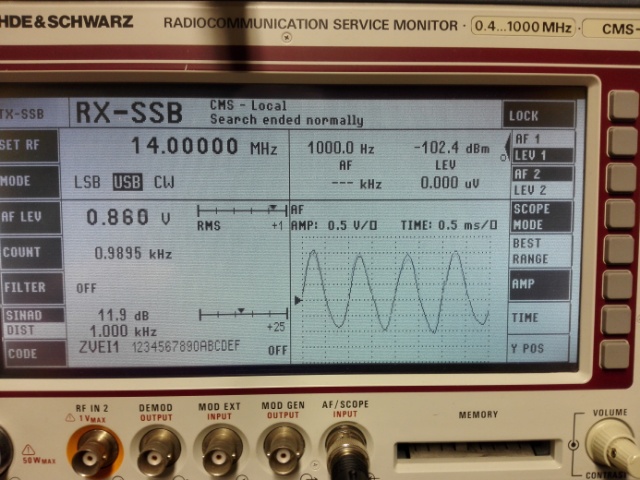

Habe dann noch eine Empfindlichkeitsmessung gemacht. Nicht gerade berauschend. Glaube aber dass die beiden Platinen sich stark beeinflussen. Eine Abschirmung ist wohl ein Muss.
Messung bei 12dB SINAD.
|
|
|
|
|
|
hb9trt
Urgestein
Offline
Posts: 649
Ich liebe dieses Forum!
|
|
Re:2 Peaks im Display
« Reply #7 on: 21. March 2016, 07:56:48 »
|
|
Hallo Andreas,
Ja, ich denke, es geht am Schluss in Richtung Flöhe husten hören. Ich kann vergleichen zwischen einem K2 oder K3 und ausserdem einen ADAT. Die sind alle etwas besser. ADAT ist ebenfalls ein SDR Gerät von HB9CBU. Er liefert dies als Fertiggerät. Selber machen kann man da nichts. Es gibt nur etwa 100-150 Stück davon. Der Verkauf ist/war nicht so toll. Da gibts sicher bereits mehr mcHF
Die anderen Geräte sind vor allem viel leiser ohne Antenne. Doch ohne Antenne macht normalerweise keinen Sinn, und an der Antenne rauschen sie ebenfalls. Es ist also wohl eine qualitative nicht quantitaive Frage. Ich freue mich, den mcHF mal an einer Antenne zu betreiben Ich werde nun, da der Sommer vieleicht kommt, mal eine Notantenne stellen. In diesem Jahr wird es kaum einen grosse geben. Dazu müsste ich endlich dieses Baubewilligungsgesuch einreichen.
vy 73
Reto
|
| « Last Edit: 21. March 2016, 07:57:48 by hb9trt » |
Logged
|
|
|
|
|
|
hb9trt
Urgestein
Offline
Posts: 649
Ich liebe dieses Forum!
|
|
Re:2 Peaks im Display
« Reply #9 on: 21. March 2016, 14:41:08 »
|
|
Hallo Andreas,
so gesehen hast Du natürlich recht. Genügend Power ist immer eine gute Sache und Du hast ja ein Gehäuse mit genügend Platz.
Für den SOTA Betrieb (als Beispiel) darf das Gehäuse nicht zu gross sein, das Gerät soll ja klein und leicht sein. Die Kapazität ist in diesem Fall 2. rangig, im SOTA macht man vielleicht 10-20 QSO's und danach hat man entweder steife Finger oder ist allgemein am erfrieren
Sollte das Geräte dann 24 Stunden in Betrieb sein für einen Fieldday, dann kann man ja auch noch einen Akku extern anschliessen. So mache ich das zumindest mit dem KX3. DIe Internen Akkus sind ja schnell leer. Dann habe ich so ein "Kampfakkupaket" 13.2V basierend auf LiIon. Schlagfest, und kompakt. Wird als Motorrad Batterie (Ersatz für Bleiakku) angeboten. Kann mit einem normalen Ladegerät für Blei Akkus geladen werden. Hat Balancer eingebaut. Geben meines Wissens 10 Jahre Garantie. Da gibts verschiedene Kapazitäten und somit verschiedene Grössen. Falls Interesse schaue ich mal nach wo man die herbekommt. Ich hatte sie von einem Motorradshop.
Antenne: Ja, hätte ich einen Baum (also habe ich schon, etwa 30 mindestens, nur sind alle maximal 1m gross (und noch eher Stauden als Bäume) wäre das die Lösung. Aber eben, wir haben das neue Haus im letzten Sommer bezogen und die Bäume wurden leider auch erst damals gesetzt. Für grössere reichte das Geld nicht mehr
Aber mir fällt schon was ein. Ich kann ja nicht noch den ganzen Sommer ohne Antenne sein. Ich konnte da an einem FLohmarkt einen Alumasten kaufen mit Stativ, da mache ich dann mal eine Antenne dran. Eine protabel Spiderbeam hätte ich noch. Vietnam erprobt. Die habe ich der DX Gruppe ausgeliehen die mal von einer Insel (frag mich im Moment nur nicht nach dem Rufzeichen) etwa vor 2 Jahren aktiv war. Kleber von der tschechischen Botschaft sind immer noch am Paket Ging irgendwie vie tschechien und Diplomatenpost nach Vietnam und zurück.
vy 73
Reto
|
|
Logged
|
|
|
|
hb9trt
Urgestein
Offline
Posts: 649
Ich liebe dieses Forum!
|
|
Re:2 Peaks im Display
« Reply #10 on: 21. March 2016, 18:51:54 »
|
|
Hallo Andreas
Habe einen Budipol gefunden. Lag auf einem Schrank im Shack. Auf 20m und 40m gehört. Sensationell. Klare Modulation, gute Signale. Macht echt Spass.
Vy 73
Reto
|
|
Logged
|
|
|
|
|
|
hb9trt
Urgestein
Offline
Posts: 649
Ich liebe dieses Forum!
|
|
Re:2 Peaks im Display
« Reply #12 on: 22. March 2016, 22:09:05 »
|
|
Genau, so ist es. Macht Spass das Teil. Und gerade eben habe ich den mcHF wieder einem OM vorgeführt. Ist begeistert. Aber hat etwas Panik vor den SMD's. Naja, ich habe bis jetzt auch noch nicht viel mit SMD gemacht. Inzwischen geht's ganz gut. Eigentlich fast schneller als mit verdrahteten Bauteilen.
Vy73
Reto
|
|
Logged
|
|
|
|
DF8OE
Administrator
Offline
Posts: 6284
Stellvertr. OVV I40, Jugend / Nachwuchsreferent
|
|
Re:2 Peaks im Display
« Reply #13 on: 23. March 2016, 07:25:40 »
|
|
Es ist schneller als mit bedrahteten Bauteilen.
Wir Funkamateure haben uns selbst in einem Käfig eingefangen, weswegen keiner mehr von uns "rauskommt" und auch kaum ein neuer "rein".
Wir sind mit bedrahteten Bauteilen groß geworden und haben lange Zeit nicht die Notwendigkeit erkannt, uns mit SMD zu beschäftigen - es gab ja genügend Projekte mit bedrahteten Bauteilen. Mittlerweilen ist aber die gesamte Bauteilfertigung auf das wesentlich bessere SMD-System umgeschwenkt - neue, interessante Halbleiter und Bauteile gibt es fast ausschließlich für SMD. Jetzt noch zu sagen "wir machen nur bedrahtet - SMD kann man nicht Löten - nichts für uns" schlägt die Käfigtüre zu. Kein wirklich interessantes Bauteil wird uns mehr erreichen, kein jüngerer Mensch, mit "Streichelfon" großgeworden, kann "die alten Daddys verstehen die mit Röhren basteln und einen mcHF wollen, bei dem ein möglicher Touchscreen nicht angeschlossen wird". Wenn wir wollen, dass unser Hobby wieder mehr Zulauf durch jüngere Menschen erlebt, müssen sich nicht nur die jüngeren Leute öffnen - wir müssen es auch tun. SMD-Technik - Geräte mit Firmware, bei denen man etwas programmieren kann, ein Touchscreen - das sind die Dinge, die auch bei jüngeren Menschen ein erstauntes Gesicht hervorrufen: "und das ist selbstgebaut??"
Diejenigen, die jetzt beim mcHF SMD gelötet haben, werden fast alle bestätigen können, dass der größte Hemmschuh der eigene Respekt / die eigene Angst davor war. Jetzt, wo sie es mal probiert haben kommt einem diese Angst schon fast peinlich vor. Aber genau das sollte sie nicht sein! Wenn ein anderer OM dieses nette Gerätchen sieht und (natürlich) zuerst sagt "SMD? Da traue ich mich nicht ran!" - dann unterstützt ihn, nehmt ihm die unberechtigte Angst.
Ein OM, der eine "angeblich Technik von vorgestern" zum Hobby hat (Amateurfunk...) und der einen MCU gesteuerten, selbst gebauten und vielleicht auch teilweise selbst programmierten Transceiver in der Hand hält, mit dem er ohne Infrastruktur um die Welt kommt - das ist ein potentielles Vorbild für andere, dieses Hobby zu wählen. Ohne Vorbilder geht es nicht
vy 73
Andreas
|
|
Logged
|
Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE
-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<
|
|
|
hb9trt
Urgestein
Offline
Posts: 649
Ich liebe dieses Forum!
|
|
Re:2 Peaks im Display
« Reply #14 on: 23. March 2016, 16:36:44 »
|
|
Hallo Andreas,
da gebe ich Dir voll und ganz recht. Ganz neu in SMD bin ich nicht. Aber bedrahtete Projekte habe ich schon viele gebaut. WIr haben schon einiges in SMD gemacht, beispielsweise Im V/UHF Bereich. Aber soviele Bauteile und vor allem mit dem kleinen Pinabstand habe ichi noch nie eingelötet. Und es klappte beim ersten mal mässig (Du kennst meine Meldungen hier) inzwischen gehtsch schon ganz gut. Auch der erste 407ner habe ich ausgelötet (aus einem Chris vorgefertigten Board) und den 405 mit 1 MBit Flash eingelötet. Das Ding lief auf Anhieb. Kein Kurzschluss. Es geht mit mehr Übung immer besser. Darum kann ich jedem Empfehlen, hier einzusteigen. Vor allem auch, weil es ein Projekt ist, das wirklich was bringt, das ein 100%iger TRX ist und von den Kosten als LOW COST bezeichnet werden kann.
Auch der Aspekt der Programmierung ist in der Tat interessant. Leider habe ich mit ARM noch wenig am Hut. Ich habe einiges auf Atmega programmiert, aber meistens in Basic. Nur wenig in C. Darum muss ich mich da noch etwas einlesen. Und ich glaube im Moment könnte ich da noch nicht viel dazu beitragen. Da seid ihr alle um riesen Schritte voraus. Aber ihr macht das gut.
vy 73
Reto
|
|
