« on: 08. April 2016, 21:23:41 »
|
|

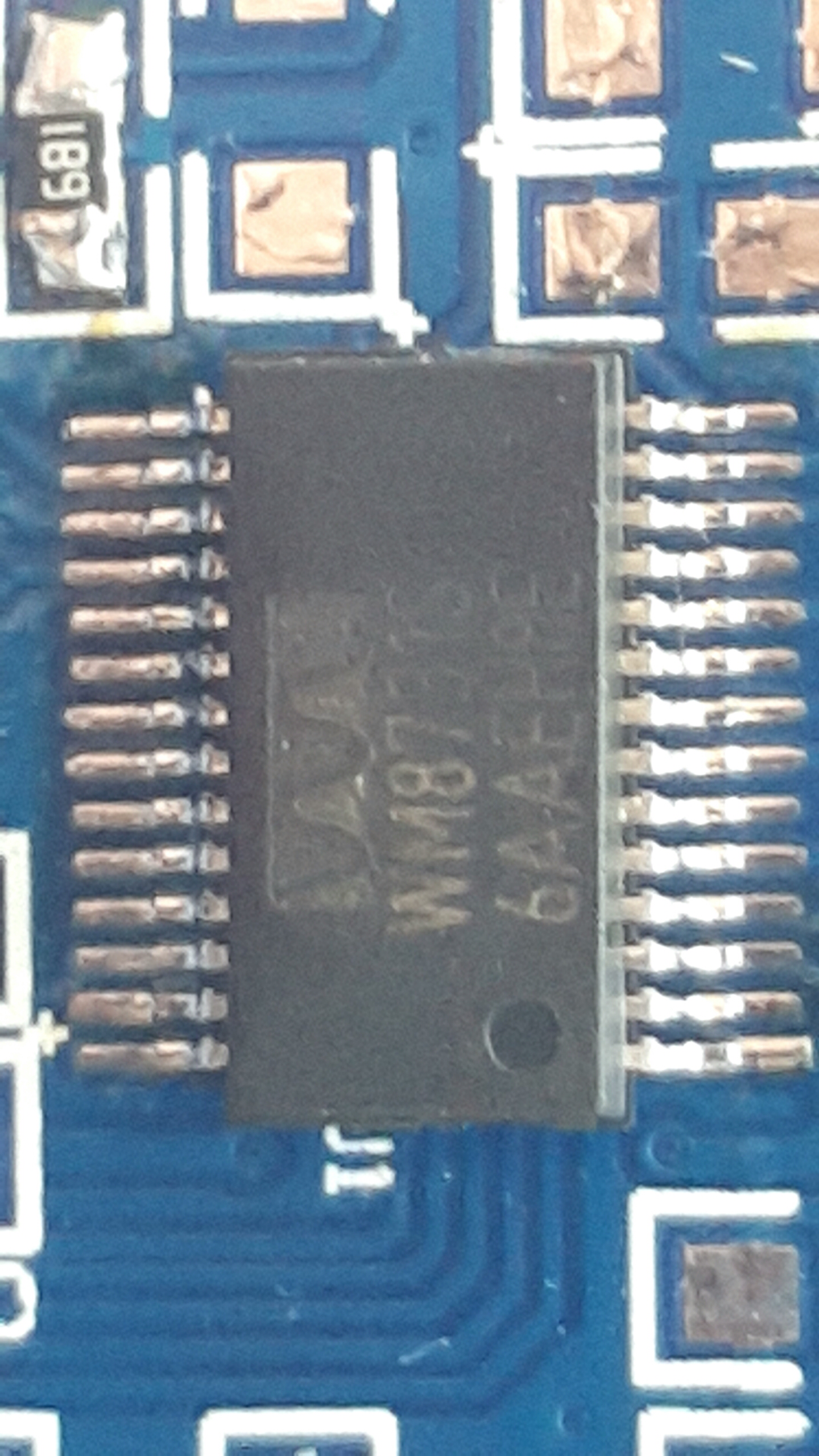

Hallo ihr liebe ich bin anfänger in löten und möchte hier nur mal zeigen das das M0nka jeder bauen kann der zeit und ruhe hat hier die ersten Bilder von Cpu und
|
|
|
|
|
|
BO_Andy
Urgestein
Offline
Posts: 726
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:Anfänger in löten Bau von M0nka
« Reply #2 on: 14. April 2016, 19:53:18 »
|
|
Dankeschön Andreas genaus so sieht es aus man muss denn inneren schweinehund überwinden. Ich habe aber mal eine frag auch wenn sie vllt blöd kling wie werden die spulen windung von low pass gezählt? Wenn ich mir die Bilder bei christ auf der hp angucke passen die Wicklungen nicht zum Schaltplan. Wir die erste die Erste und letzte windung nicht mitgezählt ?
73 BO_Andy
|
|
 Logged
|
|
|
|
|
|
BO_Andy
Urgestein
Offline
Posts: 726
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:Anfänger in löten Bau von M0nka
« Reply #4 on: 18. April 2016, 19:26:27 »
|
|
So ihr lieben das Ui Bord ust fast fertig jetzt habe ich nur ein problem ist es zwingen notwendig die kerami kondesatoren mit 50 V spannungsfestikeit zu nehmen habe nämlich von 3 sorten nur noch welche mit 25 Volt da es geht um die 470 nf und 47nf
|
|
Logged
|
|
|
|
|
|
BO_Andy
Urgestein
Offline
Posts: 726
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:Anfänger in löten Bau von M0nka
« Reply #6 on: 19. April 2016, 19:46:53 »
|
|
Auf dem ui bor alle 47 nf und 470 nf da ich diese nur in 25v spannungsfestikeit habe sonst müsset ich wegen den 2 sorte nochmal bestellen
73 Bo_Andy
|
|
Logged
|
|
|
|
|
|
BO_Andy
Urgestein
Offline
Posts: 726
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:Anfänger in löten Bau von M0nka
« Reply #8 on: 19. April 2016, 20:02:55 »
|
|
Danke Andreas es ging mir nur darum nicht das ich mir das gerät dan kaputt mache und ich nicht wusste wegen der Hochfrequen ob die auch auf das ui bir schlägt.
|
|
Logged
|
|
|
|
BO_Andy
Urgestein
Offline
Posts: 726
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:Anfänger in löten Bau von M0nka
« Reply #9 on: 20. April 2016, 19:12:52 »
|
|

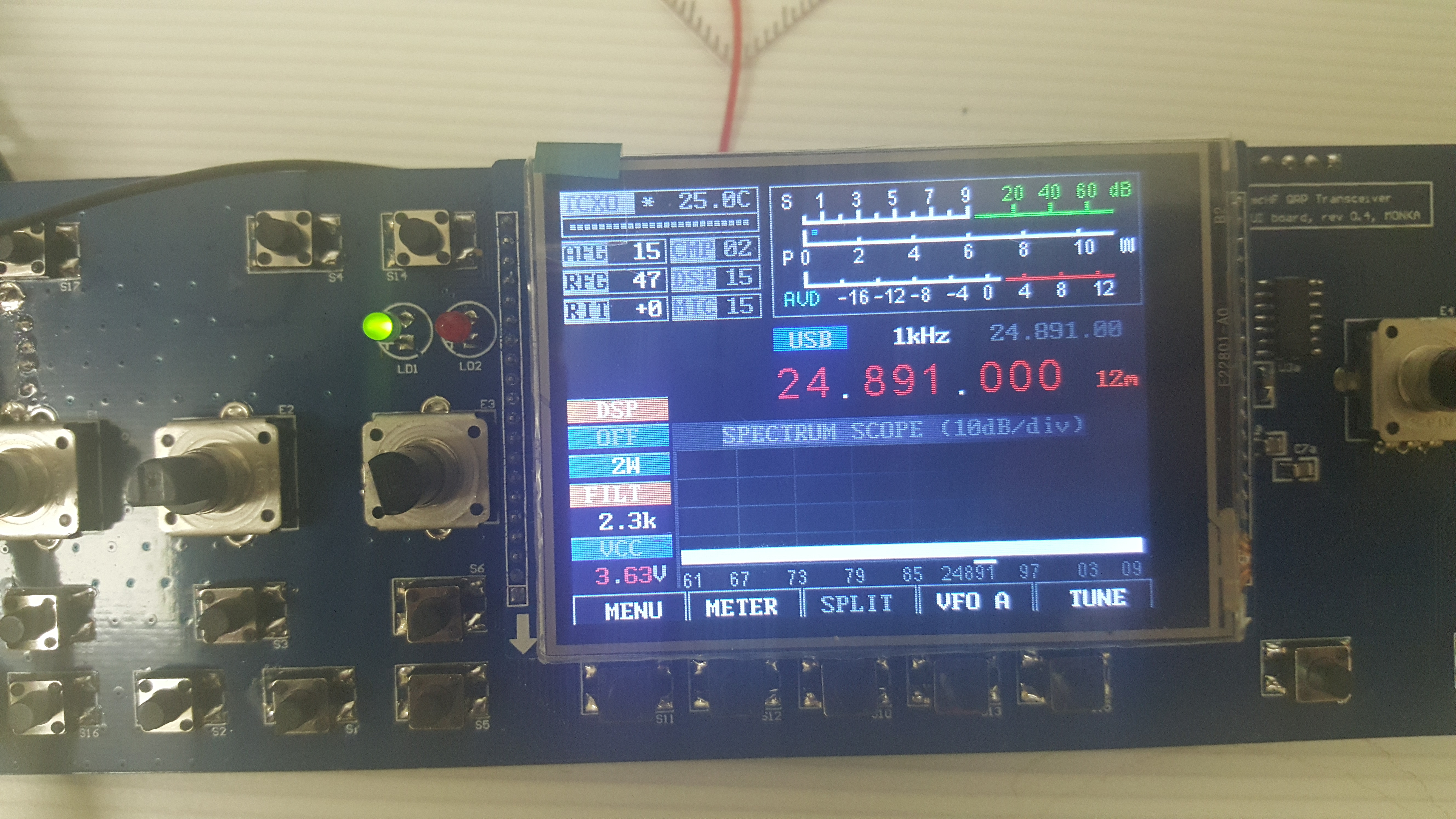

So es gibt mal wieder ei paar neue sache mir ist es heute gelungen das Ui-Bord in Betrieb zu nehmen. Als erte habe och mit defus unter windows 10 den Bootloder von Chris Installier da ich die mod von Andreas für Usb 5v noch nicht durchgeführ habe danach habe ich die Firmenware von Andreas drauf gemacht über den M0nka Manger. Und siehe da das Bord startet umd ich habe Bild. Meine frage ist nur woran erkenne ich ob der eeprom erkannt wurde
73 BO_Andy
|
|
|
|
|
|
BO_Andy
Urgestein
Offline
Posts: 726
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:Anfänger in löten Bau von M0nka
« Reply #11 on: 21. April 2016, 08:51:49 »
|
|
Okay Andreas der SI570 kann auch nicht erkannt werden da ich das Ui-Bord ohne RF-Brod nir an pin 30 Masse und an pin 28 5v anheschlossen habe.Das RF-Bord habe ich noch gar nicht aufgebautda bin ich nich bei.Und da felen mir auch noch bauteile für wie zb der SI570 wo ich noch gucken muss wo ich den her bekommen genaus wie die 4 Relasis
73 BO_Andy
|
|
Logged
|
|
|
|
|
|
BO_Andy
Urgestein
Offline
Posts: 726
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:Anfänger in löten Bau von M0nka
« Reply #13 on: 21. April 2016, 18:55:08 »
|
|
Danke Andreas für die Info werde ich azf jeden fall mich eintrage. Mal eine andere frage hat jemand mal ein bild für mich mit der Mod des Ui-Bords Für den cpu schut gegen aufladung ich weis nicht so Recht wie ich das machen sol mit Pin 12 und 13 da wäre ein Bild Hilfreich
PS Firmenware habe ich übrigens version 0219.27.0 Drauf keine Ahnung ob das die neuste isz
73 BO_Andy
|
| « Last Edit: 21. April 2016, 18:57:37 by BO_Andy » |
Logged
|
|
|
|
BO_Andy
Urgestein
Offline
Posts: 726
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:Anfänger in löten Bau von M0nka
« Reply #14 on: 28. April 2016, 18:38:59 »
|
|
So ihr lieben ich bin grade dabei das Rf-Bord zu bestücken und habe nun ein problem auf den Bord sind 3 Dioden D1,D2,D3 die SMD Dioden haben ja einen strich drauf in welche richtung muss der Zeigen?in die richtung wo die beiden schragen drann sind oder anders rum
Lg BO_Andy 73
|
|
Logged
|
|
|
|
