UI Änderungen in aktuellen Firmwares
« on: 13. May 2016, 18:08:34 »
|
|
Hallo,
in den aktuellen Daily Builds haben wir ein paar Änderungen am UI vorgenommen.

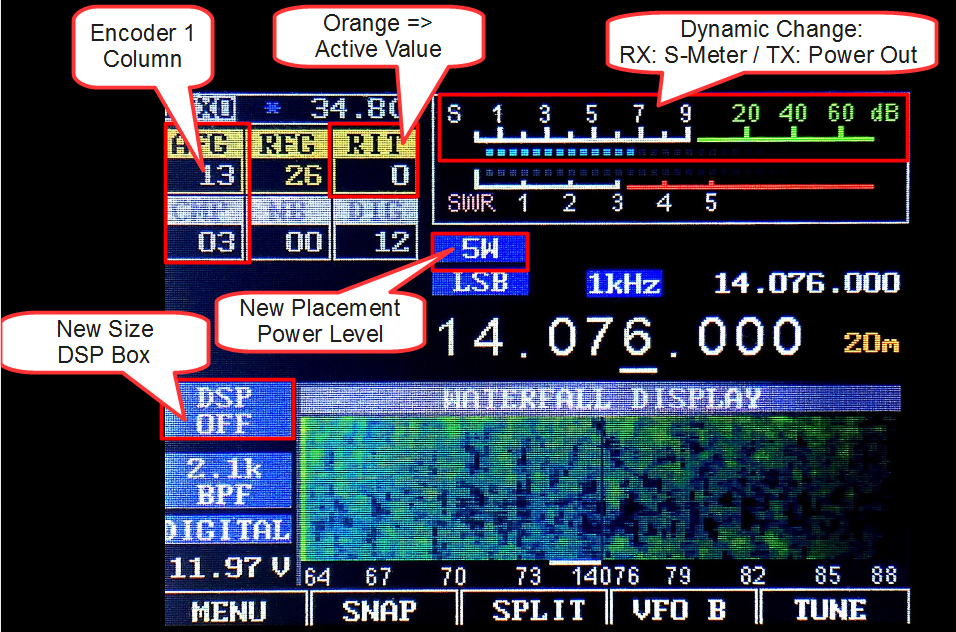

Eine kurze Auflistung (unten das Bild dazu):
- Die Boxen mit Encoder Werte (AFG etc.) sind um 90 Grad gedreht worden, jede Spalte entspricht genau einem Encoder. Damit das passt wird jetzt Label und Wert untereinander angezeigt. Das ist auch für künftige Touchnutzung etwas besser.
- Der aktive Wert (der der sich beim Drehen des Encoders ändert) wird orange markiert. Das funktioniert meistens, aber nicht in allen Situationen. Wie bisher wird mit dem Knopf unter dem jeweiligen Encoder umgeschaltet.
- Encoder 2 kann jetzt dank Frank, DD4WH, auch Tiefen und Höhen einstellen (wird noch nicht gespeichert beim Ausschalten). Einfach noch mal auf den Knopf unter Encoder 2 drücken.
- Für die manuelle Peak- und Notch-Funktion wird temporär eine Box eingeblendet, das kann dann mit Encoder 2 gesteuert werden. (Nicht auf dem Bild)
- Das S-Meter ist kleiner geworden, da jetzt dynamisch zwischen S-Meter und Power Output-Anzeige umgeschaltet wird (RX/TX). Alles wird wie bisher angezeigt, nur mit weniger Platzbedarf.
- Dieser Platz wurde genutzt, um die Power-Level Anzeige zu verschieben und die DSP Box links größer zu machen.
- VCC Label ist entfallen, Spannung wie bisher links unten
- Das Band unter der TCXO Temperatur ist ersatzlos entfallen, da im Prinzip keine sinnvolle Information für den Nutzer enthalten war.
73
Danilo
|
|
|
|
DL2GMI - Michael (H44MI)
alter Hase
Offline
Posts: 371

|
|
Re:UI Änderungen in aktuellen Firmwares
« Reply #1 on: 14. May 2016, 08:22:41 »
|
|
Gefällt mir ausserordentlich gut!
Danke für Eure arbeit!
|
|
 Logged
|
UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
|
|
|
niko YT7RN
Neuling
Offline
Posts: 24
Ich liebe dieses Forum!
|
|
Re:UI Änderungen in aktuellen Firmwares
« Reply #2 on: 14. May 2016, 08:35:10 »
|
|
73 ! WUNDERBAR .
|
|
Logged
|
|
|
|
DL1EGQ
Guest
|
|
Re:UI Änderungen in aktuellen Firmwares
« Reply #3 on: 14. May 2016, 12:37:40 »
|
|
Sehr gute Idee. Danke.
"73"
|
|
Logged
|
|
|
|
BO_Andy
Urgestein
Offline
Posts: 726
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:UI Änderungen in aktuellen Firmwares
« Reply #4 on: 15. May 2016, 14:50:56 »
|
|
Super idee sind in der neuen Firmenware dann auch mehr touch Felder hinzu gekommen ?Ich kann sie leider nicht testen da ich noch zu Kämpfen habe mit der Mod für die usb Stromversorgung.
LG 73 BO_Andy
|
|
Logged
|
|
|
|
|
|
DB4PLE
positron
Urgestein
Offline
Posts: 1278
|
|
Re:UI Änderungen in aktuellen Firmwares
« Reply #6 on: 15. May 2016, 18:55:03 »
|
|
Hallo,
Fokus ist erstmal die aktuelle Bedienung und vorallem den dafür verantwortlichen Code soweit aufzuräumen, dass die Erweiterung der Touchbedienung einfach wird und sich dann auch konsistent verhält.
Dann wird das mit dem Touch auch schnell gehen. Es werden wie immer auch Freiwillige gesucht, die den undankbaren Job der Dokumentation erledigen und helfen den Status Quo zu erfassen. Das Wiki stehen jedem mit github Account offen
73
Danilo
|
|
Logged
|
|
|
|
DK2CQ
Neuling
Offline
Posts: 44
Ich liebe dieses Forum!
|
|
Re:UI Änderungen in aktuellen Firmwares
« Reply #7 on: 13. June 2016, 11:05:58 »
|
|
Hallo,
ich habe auf dem LCD keine Power-Anzeige, obwohl 10 Watt
rausgehen. Swr-Anzeige funktioniert.
Wie hoch ist die Spannung an Pin10 der UI/RF-Verbindungsleiste,
bei zB. full-power (10W), weiss das jemand??
73 Wolfgang
|
|
Logged
|
73, Wolfgang DK2CQ
|
|
|
|
|
DK2CQ
Neuling
Offline
Posts: 44
Ich liebe dieses Forum!
|
|
Re:UI Änderungen in aktuellen Firmwares
« Reply #9 on: 13. June 2016, 12:01:12 »
|
|
Hallo Andreas.
nein hab ich nicht, ich hab es mal versucht - dann gibt es keine Anzeige,
weder pwr noch swr. Kann der A/D Eingang vom STM kaputt sein?
73 Wolfgang
|
|
Logged
|
73, Wolfgang DK2CQ
|
|
|
|
|
DK2CQ
Neuling
Offline
Posts: 44
Ich liebe dieses Forum!
|
|
Re:UI Änderungen in aktuellen Firmwares
« Reply #11 on: 13. June 2016, 13:38:08 »
|
|
Hallo Andreas,
der Fehler hat sich doch wohl in die SWR-Brücke eingeschlichen, die
werde ich jetzt untersuchen. Mit dem Poti und 3,3V hatte ich volle Anzeige.
Also ist der A/D Port heile. Zuerst ist mir die fehlende Poweranzeige nicht
aufgefallen, weil ich ein externes wattmeter benutze und die Anzeige im
mcHF hat ja mal funktioniert.
Danke für den Tipp.
vy 73 Wolfgang
|
|
Logged
|
73, Wolfgang DK2CQ
|
|
|
|
|
DC3AX
Interessent
noch länger dabei
Offline
Posts: 186
Ich liebe dieses Forum!
|
|
Re:UI Änderungen in aktuellen Firmwares
« Reply #13 on: 13. June 2016, 14:06:38 »
|
|
Immer dieses Thread Hijacking...
Ich finde das neue Layout des LCDs hervorragend, möchte aber noch zwei Ideen dazu beisteuern:
1) Touch
Der Touch muss für die kleinen Felder leider schon kalibriert werden. Mein Display ist quasi Nord-West orientiert und ich muss immer leicht oben Rechts von einem Feld tippen, damit es nicht irgendetwas anderes verstellt. Dabei ist es bei dem Filter-Feld noch recht gut mit dem Finger nutzbar, für das schmale "Digital" benötige ich definitiv einen Stift.
2) Touchbarkeit
Wie zuvor geschrieben, je größer ein Feld, desto leichter ist es mit dem Finger bedienbar. Daher würde ich ein paar zusätzliche Änderungen vorschlagen:
Das blaue [1kHz] Feld ist ein Doppel des Unterstrichs unter der Frequenzanzeige. Das ist eigentlich überflüssig. Damit könnte die Sendeleistung an diesen Platz rutschen. Damit kann das komplette untere Display entsprechend viele Pixels stecken und ggf. mehr Wasserfall anzeigen aber auch dem CoDec Touchfeld [DIGITAL] mehr Platz verschaffen. Damit wäre eine Kalibrierung des Touch fast schon wieder überflüssig.
Ist aber nur eine Idee, die aktuelle Aufräumarbeit ist schon sehr schön!
vy 73 de Ulrich
DC3AX
|
|
Logged
|
Es gibt drei binäre Zustände: Ein, Aus und Vielleicht. Je höher die Frequenz, desto Vielleicht...
|
|
|
peter_77
Urgestein
Offline
Posts: 735
THE mcHF and UHSDR forum !
|
|
Re:UI Änderungen in aktuellen Firmwares
« Reply #14 on: 13. June 2016, 18:23:49 »
|
|
Das wäre mal eine coole Display Darstellung im mcHF:
https://www.youtube.com/watch?v=xpCUJQbHvJw
Vermutlich aber auch wenns täuschedn echt aussieht nicht wirklich ein mcHF sondern ein Fake Video vom Tulipan SDR...oder was auch immer.
Eine Lösung der leidigen Display Frage inklusive..
|
| « Last Edit: 13. June 2016, 18:26:11 by peter_77 » |
