SPI und Touch mit UI-Board Rev 0.5
« on: 15. May 2016, 14:26:14 »
|
|
....
|
| « Last Edit: 14. June 2024, 21:49:40 by DL8EBD » |
 Logged
|
|
|
|
|
|
peter_77
Urgestein
 Offline
Posts: 735
THE mcHF and UHSDR forum !
|
|
Re:SPI und Touch mit UI-Board Rev 0.5
« Reply #2 on: 15. May 2016, 14:59:15 »
|
|
Nur mal nachgefragt:
Auf der B Version des Displays gibt es laut Aufdruck 2 SPI Stellungen der IMx Jumper:
IM0 gesetzt, IM2 gesetzt, IM1 leer = Standardmodus 16 Bit Parallel Betrieb
IM0 und IM1 gesetzt, IM2 leer = 1. SPI Modus
Nur IM1 gesetzt = 2. SPI Modus
Welchen verwendest du ?
Die Verbindung Display Pin 36 -> R47b und R33 -> P8 aktiviert den Touchscreen, der funktioniert dann auch im Parallel Mode.

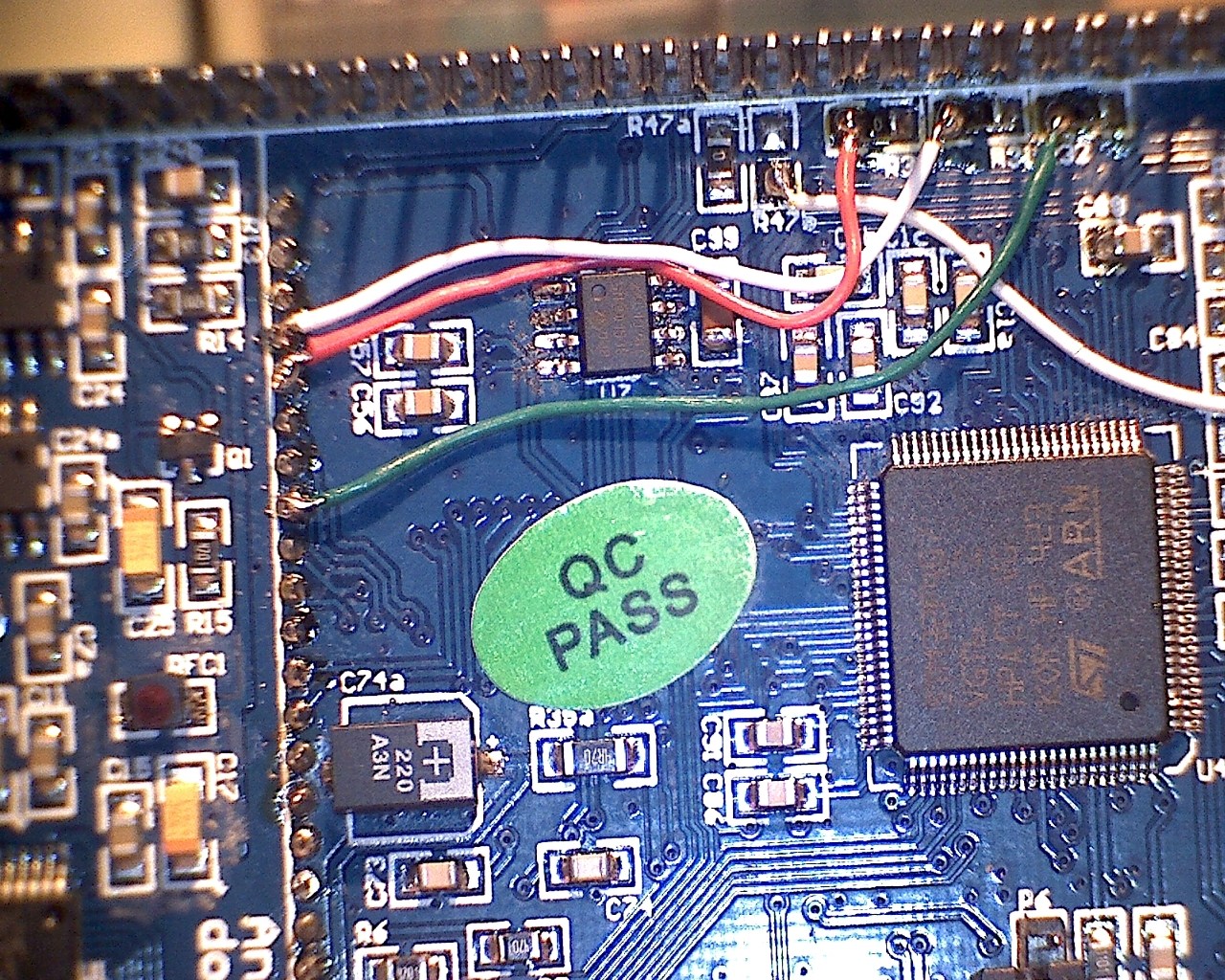

Die 3 zusätzlichen Leitungen im Foto sind dann die SPI Verbindungen vermutlich ?
Vielleicht könntest du nochmal angeben von welchem Display Pin zu welchem die laufen nur um auf Nummer sicher zu gehen. Das ist aus dem Foto nicht 100% zu erkennen.
@Andreas
Die Verdrahtung des WiFi Bausteins ist aus den aktuellen Ver 0.5 Schaltbildern vom Chris ersichtlich. Sheet 3/5 - RF board interface and USB
Dort ist der "Header 4x2" bzw. P9. Geht an PA9 und PA10 je nach 0Ohm Jumper Bestückung "Normal" oder "WiFi" Operation.
"Normal" ist dann PA9 = Debug Print, PA10 = Band2
Allerdings ist hier noch ein kosmetischer Fehler, denn auf der Platine (Aufdruck) gibt es noch eine RFC9 RFC 5 die im VCC Zweig von P9 liegt aber weder in der Teileliste noch im Schaltbild auftaucht.
Vermutlich die übliche 47µH Drossel
|
| « Last Edit: 15. May 2016, 15:50:33 by peter_77 » |
Logged
|
|
|
|
peter_77
Urgestein
Offline
Posts: 735
THE mcHF and UHSDR forum !
|
|
Re:SPI und Touch mit UI-Board Rev 0.5
« Reply #3 on: 15. May 2016, 15:47:35 »
|
|
Sorry für die Verwirrung mit den "IMs". Da war ich binär einmal invertiert.
Du hast natürlich Recht und Posting oben ist korrigiert...
Und die RFC ist natürlich die "RFC 5". Das passiert wenn man die Brille vergisst...
|
| « Last Edit: 15. May 2016, 15:49:45 by peter_77 » |
Logged
|
|
|
|
peter_77
Urgestein
Offline
Posts: 735
THE mcHF and UHSDR forum !
|
|
Re:SPI und Touch mit UI-Board Rev 0.5
« Reply #4 on: 15. May 2016, 16:55:47 »
|
|

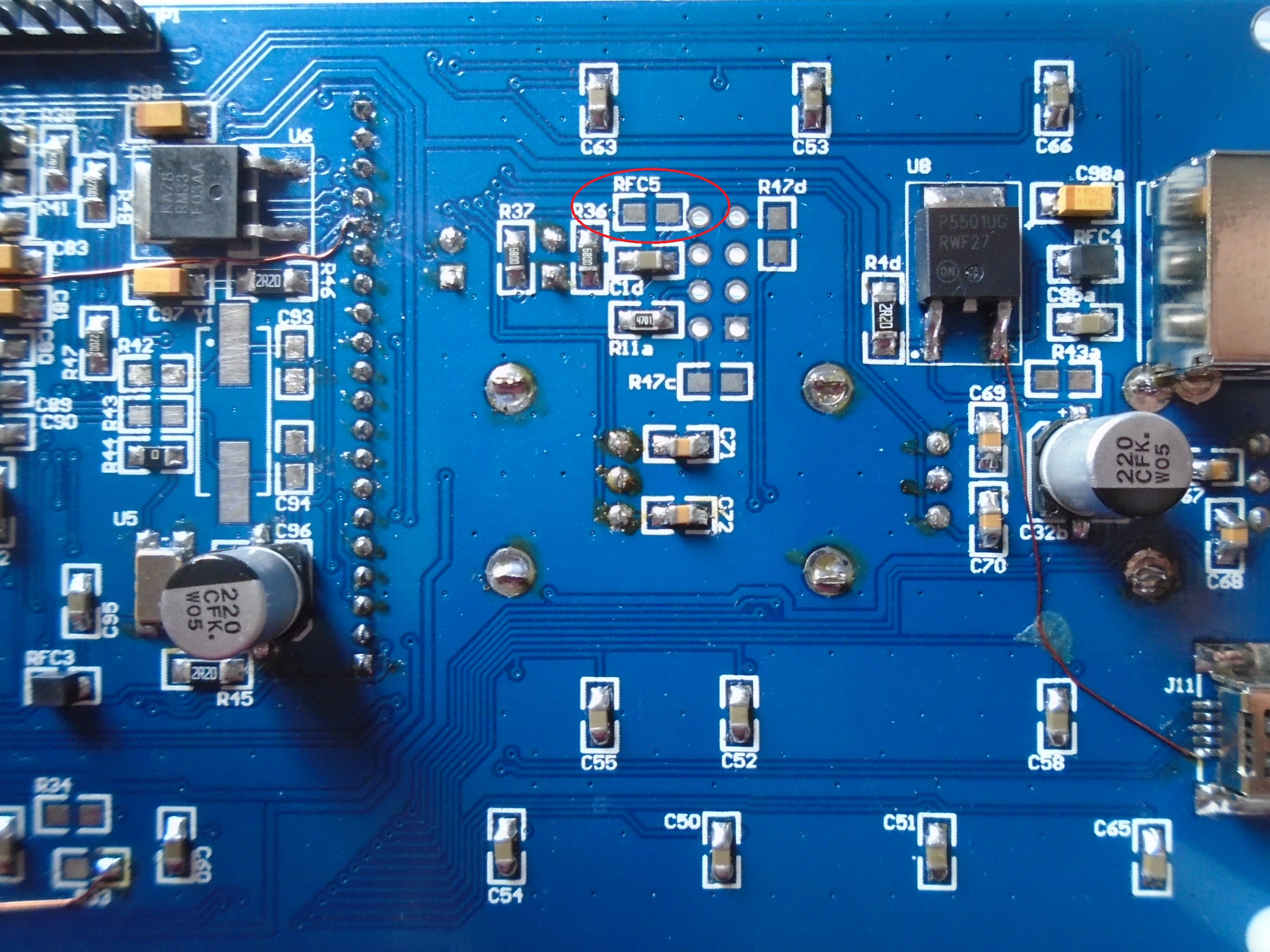

OK, ein Bild sagt mehr als 1000 Worte....
RFC5 geht genau auf den Pin des WiFi Adapters der unter dem Aufdruck "P9" steht von der Encoder Seite gesehen.
|
« Last Edit: 15. May 2016, 16:56:30 by peter_77 » |
Logged
|
|
|
|
peter_77
Urgestein
Offline
Posts: 735
THE mcHF and UHSDR forum !
|
|
Re:SPI und Touch mit UI-Board Rev 0.5
« Reply #5 on: 15. May 2016, 18:59:55 »
|
|
Ha, das ist ja witzig. Ein Typo auf dem Bestückungsaufdruck.
Dann hast du vermutlich eine korrigierte Version. Gut zu wissen das das R47e ist, denn ich hab mir schon einen Wolf nach der RFC5 im Schaltbild gesucht
Ich habe auf der UI Platine leider keine Datumsangabe. Sie ist aber zusammen mit der 0.5er RF Platine gekommen und dort steht ein Revision Datum vom 14. Januar 2016 drauf.
Dann bist du "more up to date" denke ich ?!
|
| « Last Edit: 05. July 2016, 09:07:41 by peter_77 » |
Logged
|
|
|
|
DF5LI
alter Hase
Offline
Posts: 371
Ich liebe meinen SParrow !
|
|
Re:SPI und Touch mit UI-Board Rev 0.5
« Reply #6 on: 15. May 2016, 23:53:07 »
|
|
Hallo Thomas, nachdem ich nach deiner Anleitung mal den SPI-Modus aktiviert habe, scheint das "Hubschraubergeräusch" noch lauter geworden zu sein. Das wundert mich auch nicht, denn die 3 SPI-Leitungen hängen wie Antennen zwischen den Platinen und und koppeln auf die HF-Vorstufe.
Etwas Abhilfe brachte eine Verkürzung der Leitungen, die ich direkt an die Widerstände R30-32 gehängt habe. Aber ich werde wohl nicht um eine Abschirmung zwischen den Platinen herumkommen... Auf jeden Fall spart man etwas Draht
|
« Last Edit: 16. May 2016, 01:10:07 by DF5LI » |
Logged
|
73, Harri
|
|
|
Roger
noch länger dabei
Offline
Posts: 122
Ich liebe dieses Forum!
|
|
Re:SPI und Touch mit UI-Board Rev 0.5
« Reply #7 on: 16. May 2016, 09:04:40 »
|
|
Hallo Besitzer einer 0.5 UI-Platine,
sehen meine Augen richtig, dass auch auf dem neuen Board ein Draht gespannt werden muss,
damit die kleine USB-Buchse 5V erhält????
vy73s
Roger
|
|
Logged
|
|
|
|
peter_77
Urgestein
Offline
Posts: 735
THE mcHF and UHSDR forum !
|
|
Re:SPI und Touch mit UI-Board Rev 0.5
« Reply #8 on: 16. May 2016, 09:52:54 »
|
|
Hallo Roger !
Ja, Thomas hat recht. Wie bei der 0.4 muss auch bei der 0.5 die 5V auf Pin 5 der kleinen USB Buchse.
Allerdings nur wenn du die USB Stick Firmware Flash Methode von DF8OE nutzen willst.
Ohne 5V dann eben halt kein USB Stick sondern nur FW Update via mcHF Manager.
Update:
Hat sich alles mit dem neuen Bootloader von Andreas erledigt, der jetzt über die große USB Buchse das Update einspielt. Die hat per se 5V dran.
Adapterkabel für den Stick gibts bei Reichelt:
http://www.reichelt.de/USB-Kabel/DELOCK-82905/3/index.html?&ACTION=3&LA=2&ARTICLE=150406&GROUPID=6099&artnr=DELOCK+82905
|
| « Last Edit: 20. October 2016, 20:34:47 by peter_77 » |
Logged
|
|
|
|
|
|
Roger
noch länger dabei
Offline
Posts: 122
Ich liebe dieses Forum!
|
|
Re:SPI und Touch mit UI-Board Rev 0.5
« Reply #10 on: 16. May 2016, 16:21:44 »
|
|
Hallo Thomas/Peter,
danke für Eure Antworten! Dachte nur, ich sehe nicht richtig. Wer will schon den mcHF
Manager einsetzen.
vy73s
Roger
|
|
Logged
|
|
|
|
peter_77
Urgestein
Offline
Posts: 735
THE mcHF and UHSDR forum !
|
|
Re:SPI und Touch mit UI-Board Rev 0.5
« Reply #11 on: 17. May 2016, 08:33:54 »
|
|
Keine Frage, da hast du natürlich Recht mit der Schirmung wenn man die Drähte oberhalb der UI Platine verlegen kann. Da haben die Kelche natürlich einen Vorteil sowohl was die Optik und Schirmung angeht.
Zudem erreicht man auch leichter den Encoder 3. Ich verwende ALPS Encoder mit Taster (Reichelt) die parallel zu den unterliegenden Tastern arbeiten und das erleichtert dann ggf. auch den Zugang zu den links liegenden Tasterpins.
Gibt es diese Lötkelche auch bei Reichelt ?
|
| « Last Edit: 17. May 2016, 08:35:20 by peter_77 » |
Logged
|
|
|
|
peter_77
Urgestein
Offline
Posts: 735
THE mcHF and UHSDR forum !
|
|
Re:SPI und Touch mit UI-Board Rev 0.5
« Reply #12 on: 17. May 2016, 13:57:12 »
|
|
Sehr pfiffig...Chapeau !
Zumal die Kelche eine geringere Höhe haben als die Buchsenleisten was dann den Einbau in einige Gehäuse erleichtert. Gute Idee !
Ich habe hier noch diverse ungenutzte gedrehte Sockel und versuche mich mal selber dran. Ansonsten komm ich auf dein Angebot sehr gerne zurück...
|
| « Last Edit: 17. May 2016, 13:57:51 by peter_77 » |
Logged
|
|
|
|
DC6LB
Neuling
Offline
Posts: 21
Ich liebe dieses Forum!
|
|
Re:SPI und Touch mit UI-Board Rev 0.5
« Reply #13 on: 29. June 2016, 21:34:56 »
|
|
Unter „MCHF – Die ersten Schritte“
( http://www.amateurfunk-sulingen.de/inbetriebnahme-tipps#start ) heißt es:
„… Parallelmodus (des Displays) … Damit ist aber ein späterer Betrieb des Touchscreens nicht möglich, weil zu viele Leitungen vom Prozessor für die Ansteuerung des Displaypanels verschwendet werden …“
Unter „MCHF – Modifikationen“ (http://www.amateurfunk-sulingen.de/modifikationen#start )
steht im Punkt (UI-04-N-026):
„Wer die Touchscreen-Funktionen aktivieren möchte, … (muss den Parallelmodus für das Display verdrahten – 5 blaue Drähte). Wenn man die Touchscreen-Modifikation macht, bietet es sich an, diese Modifikation gleich mit zu erledigen.“
Beide Aussagen stehen im Widerspruch zueinander. Daher 3 Fragen:
1. Welche Betriebsart des Displays
- ermöglicht die Touchscreen-Funktion?
- wird von der Entwicklung künftig favorisiert?
2. Zumindest das HY28B kennt 2 SPI-Modi (Aufdruck auf der Rückseite für IM2,1,0: 100 oder 101). Im Falle der Betriebsart SPI: welcher Modus soll hier verwendet werden?
3. Hängen die Antworten ab
- vom Typ des Displays (HY28 A oder B) ab?
- vom Rev. des UI-Boards (0.4 oder 0.5) ab?
Eine aktuelle Klarstellung (durch Andreas ?) wäre hilfreich!
|
|
