Gehäuse Sammelbestellung (05/16)
« on: 16. May 2016, 15:37:29 »
|
|
Hallo zusammen,
da es immer wieder Fragen zum Thema Gehäuse gibt haben sich ein paar OM's zusammengetan und werden das Gehäuse von Michael (DL2FW) nachbestellen. Joachim (DL3NCW) ist ebenfalls im Boot und seine Vorankündigung wird in diesem Thread mit übernommen. Die Interessenten die sich bei ihm gemeldet haben brauch sich nicht noch einmal zu melden!
Der Preis des Gehäuse wird bei ca. EUR 95 zzgl. Versandkosten liegen.
Das Gehäuse ist für das gesteckte Display vorgesehen und die Platinen werden mit 10 mm Abstandsbolzen (nicht im Lieferumfang) an der Front befestigt. Die Transistoren und Spannungsregler werden auf einem Aluminiumblock montiert der an der Rückwand befestigt ist und für eine gute Abführung der Wärme sorgt.
Die Gehäusemaße sind 192*90*56 mm.
Das Gehäuse ist beschriftet (so wie zu sehen). Sollte der eine oder andere noch Abstandsbolzen, Schrauben oder Kappen für die Taster (Achtung: die Taster von Chris sind nicht kompatibel zu den gezeigten Kappen! Für die Taster von Chris sind mir keine passenden Kappen bekannt.) benötigen werde ich die dazu packen (gegen geringen Aufpreis).
Passende Taster sind z.B. diese:
http://de.farnell.com/c-k-components/ksc931j-lfs/taster-spst-0-05a-32vdc-smd/dp/2435156
Wer Interesse hat schickt mir bitte bis zum 27. Mai 2016 eine PN mit vollständigem Namen, Rufzeichen und Email Adresse. Vor der Bestellung informiere ich dann alle über den endgültigen Preis und die Zahlungsmodalitäten.
Hier die Bilder des Gehäuses. Michael (DL2FW) wird nochmal neue Bilder einstellen, da er noch einen Satz nicht verbauter Teile aus der letzten Bestellung hat, bei denen die Beschriftung etwas angepasst wurde.
Frontansicht
Seitenansicht rechts
Rückseite (unten)
vy 73
Uwe
|
| « Last Edit: 18. May 2016, 18:52:29 by DJ3FV » |
 Logged
|
Habe Mut dich deines eigenen Verstandes zu bedienen. Aufklärung ist der Ausgang des Menschen aus seiner selbstverschuldeten Unmündigkeit.
Immanuel Kant
|
|
|
DL2FW
positron
Neuling
Offline
Posts: 37
Ich liebe dieses Forum!
|
|
Re:Gehäuse Sammelbestellung (05/16)
« Reply #1 on: 17. May 2016, 06:21:47 »
|
|
Hallo Zusammen,
ja die Fotos stelle ich heute Abend hier ein.
Ich werde Uwe auch die Zusammenstellung der weiteren Komponenten (Abstandshalter, Schrauben, usw. ) übermitteln.
Auch eine Beschreibung, wie die C&K Tasterkappen leicht modifiziert werden können, so dass sie auf die Taster von Chris
passen (für diejenigen, die die eingelöteten Taster nicht nochmal tauschen möchten).
vy 73
Michael
|
|
Logged
|
|
|
|
DL2FW
positron
Neuling
Offline
Posts: 37
Ich liebe dieses Forum!
|
|
Re:Gehäuse Sammelbestellung (05/16)
« Reply #2 on: 18. May 2016, 09:11:57 »
|
|
Hier die Bilder wie versprochen - leider ist die Bildqualität nicht so ganz optimal...

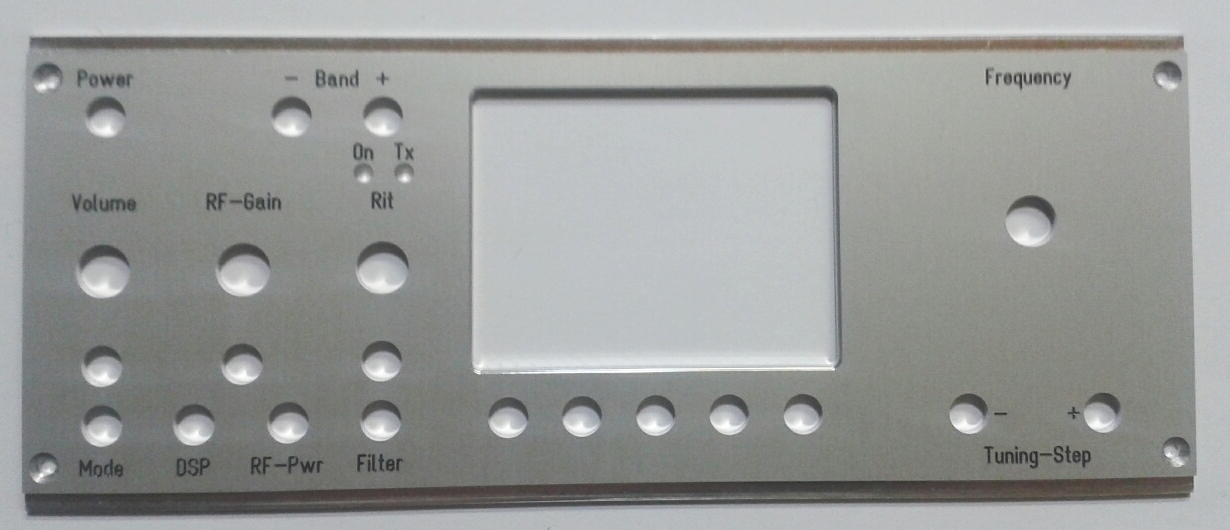

Zunächst die Frontplatte:
Hier hat sich die Beschriftung gegenüber den vorherigen Fotos ( das war der Prototyp von Jahresbeginn, vor der ersten Serie)
leicht geändert.
Außerdem hat der Ausschnitt des Displays eine Fase bekommen und wurde auf die Endposition gebracht.
|
|
|
|
DL2FW
positron
Neuling
Offline
Posts: 37
Ich liebe dieses Forum!
|
|
Re:Gehäuse Sammelbestellung (05/16)
« Reply #3 on: 18. May 2016, 09:12:39 »
|
|

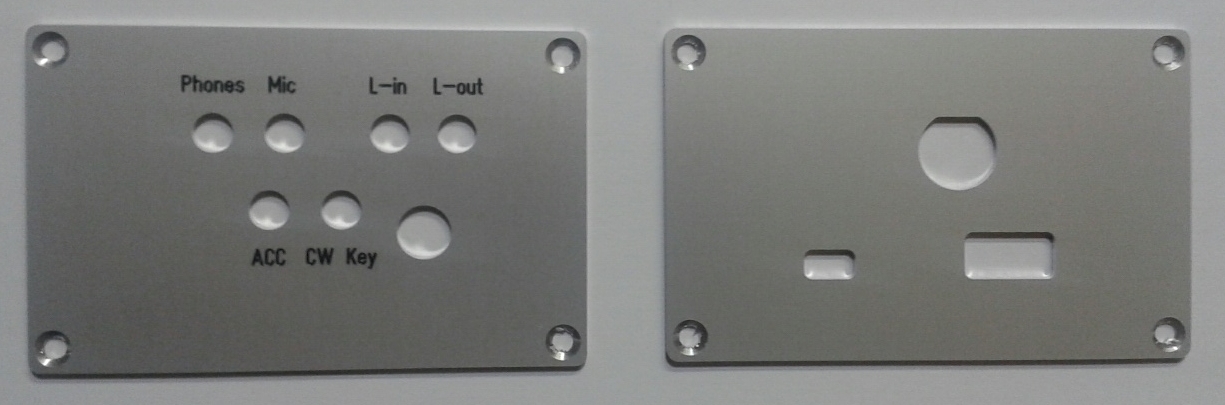

hier die beiden Seitenplatten
|
|
|
|
DL2FW
positron
Neuling
Offline
Posts: 37
Ich liebe dieses Forum!
|
|
Re:Gehäuse Sammelbestellung (05/16)
« Reply #4 on: 18. May 2016, 09:14:10 »
|
|

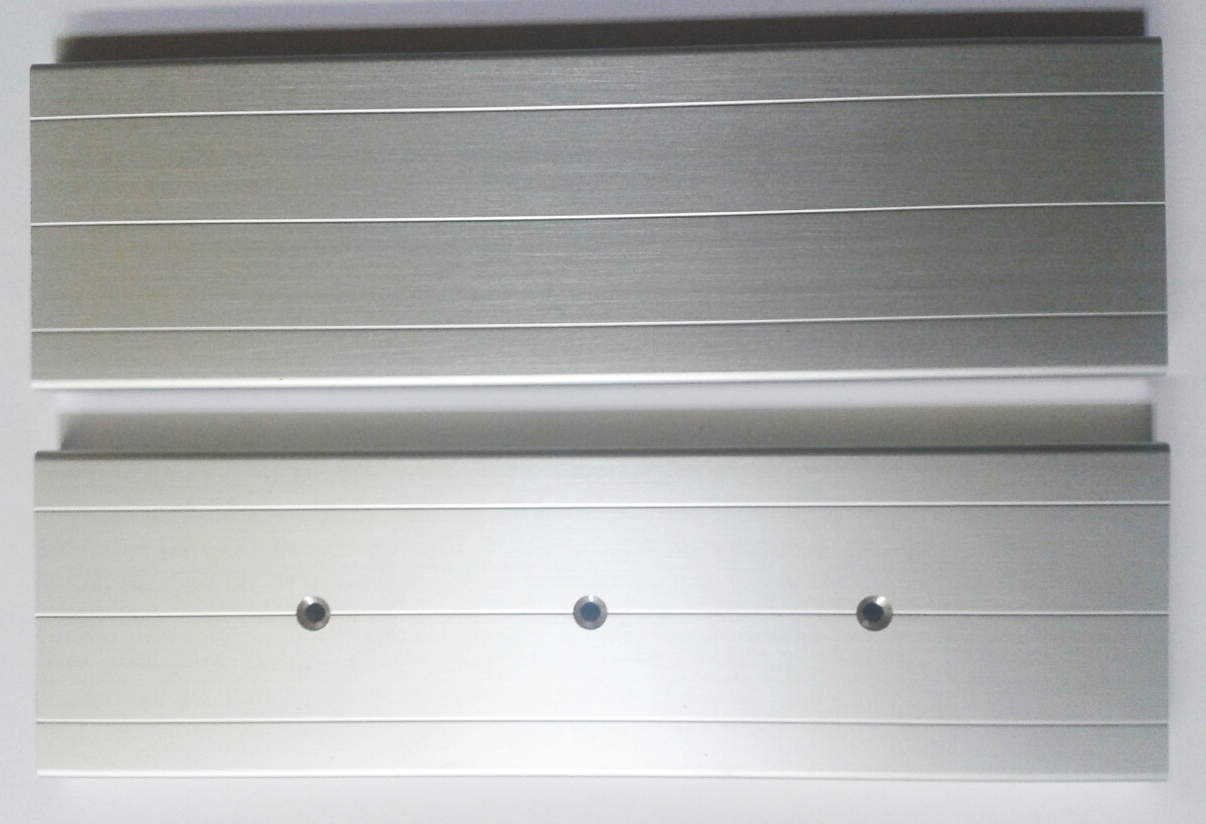

...die Längsseitenprofile..
die 3 M3er Senklöcher dienen der Befestigung des intern liegenden Alu-Kühlblocks
|
|
|
|
DL2FW
positron
Neuling
Offline
Posts: 37
Ich liebe dieses Forum!
|
|
Re:Gehäuse Sammelbestellung (05/16)
« Reply #5 on: 18. May 2016, 09:16:11 »
|
|

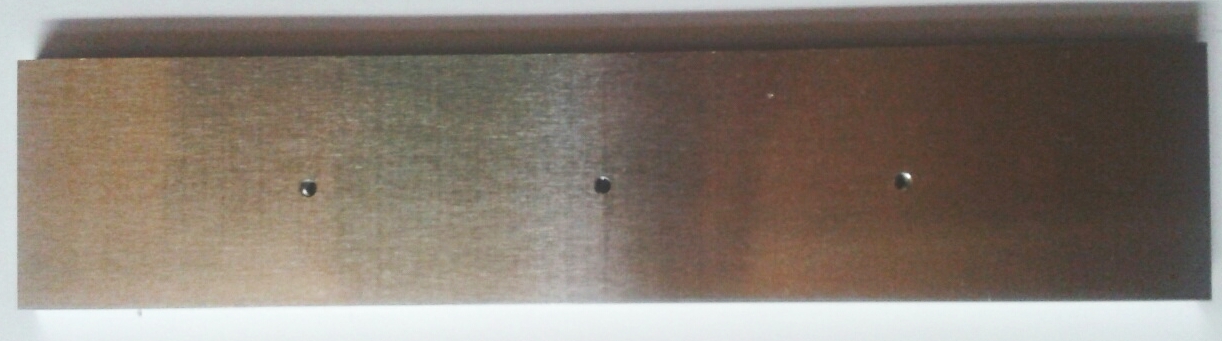

...und der Alu-Kühlblock, der die 4 Leistungshalbleiter aufnimmt.
