Topic: BPF Widerstandsnetzwerk blockiert TRX (Read 4021 times)
|
|
DB9ZX
OM_nicht_I40
Neuling
 Offline
Posts: 16
Ich liebe dieses Forum!

|
 |
BPF Widerstandsnetzwerk blockiert TRX
« on: 23. May 2016, 04:48:41 »
|
|
Ich habe blauägig diese Optional Bestückung BPF bestückt!!!
Hinsichtlich meiner langen Suche ist das der Grund das mein Sender nicht ginge!!! Also alle Bauteile auslöten!!!
mchf ohne diese Beschaltung laufen alle!!! Es blockiert den Schaltkreis vor dem Sendertreiber!!
Bei neueren Aufbauhinweisen feht das auch inzwischen!!!
de db9zx nach Tagelangem suchen.....
|
|
 Logged
|
|
|
|
DL2GMI - Michael (H44MI)
alter Hase
Offline
Posts: 375
|
|
Re:BPF Widerstandsnetzwerk blockiert TRX
« Reply #1 on: 23. May 2016, 06:56:36 »
|
|
Das heisst, wenn ich die BPF-Option auslöten würde, würde mein TX-Teil auch funktionieren können ?
|
|
Logged
|
UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:BPF Widerstandsnetzwerk blockiert TRX
« Reply #2 on: 23. May 2016, 08:24:07 »
|
|
Moin,

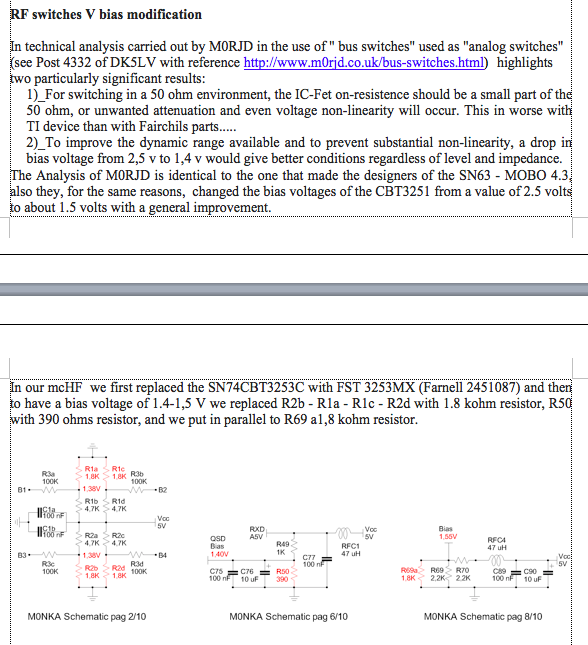

Ihr meint die Widerstandskombination an den Ein-, bzw. Ausgängen der SN74CBT3253C?
Die heben ja den Gleichspannungs-Level an.
Ich habe die Option drin, und bekomme auf allen Bändern Ausgangsleistung (allerdings noch nicht eingestellt bzw. optimiert) Alles an 50 Ohm-Dummyload.
vy 73 aus erfurt
Michael_K
|
|
Logged
|
|
|
|
DF9EH
alter Hase
Offline
Posts: 290
|
|
Re:BPF Widerstandsnetzwerk blockiert TRX
« Reply #3 on: 23. May 2016, 15:42:28 »
|
|
Hallo,
also ich habe die BPF Option bestückt. Mein mcHF funktioniert damit.
Board rev. 0.4, Bauteile von Chris.
|
|
Logged
|
73 de Klaus
|
|
|
DB9ZX
OM_nicht_I40
Neuling
Offline
Posts: 16
Ich liebe dieses Forum!
|
|
Re:BPF Widerstandsnetzwerk blockiert TRX
« Reply #4 on: 23. May 2016, 17:56:04 »
|
|

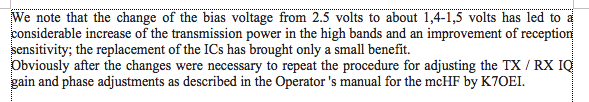

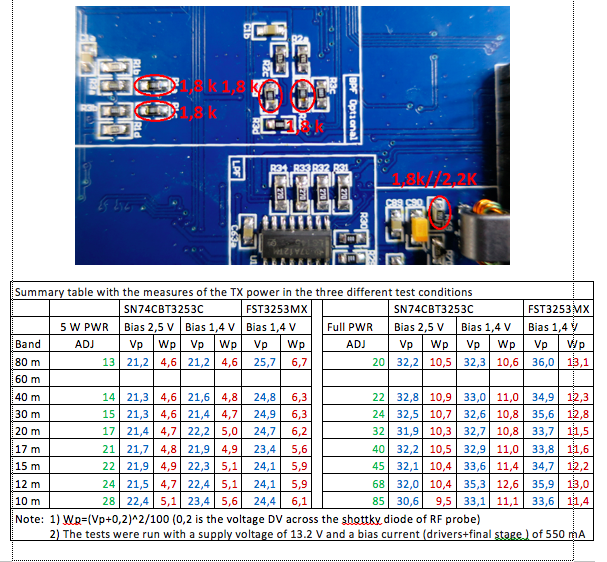

Es reicht auch die 100 KOhm Widerstände aus zu löten!!! Ausgang B4 B3 an dem SN74CBT...schon bekommt die Treiberstufe die notwendige Spannung!!!
Ich habe sehr lange gesucht!!!
|
|
Logged
|
|
|
|
DB9ZX
OM_nicht_I40
Neuling
Offline
Posts: 16
Ich liebe dieses Forum!
|
|
Re:BPF Widerstandsnetzwerk blockiert TRX
« Reply #5 on: 23. May 2016, 17:57:50 »
|
|
Es reicht die 100 KOhm aus zu löten!!!Besser alles, ist neuerdings sowieso nicht eingeplant!!
|
|
Logged
|
|
|
|
DB9ZX
OM_nicht_I40
Neuling
Offline
Posts: 16
Ich liebe dieses Forum!
|
|
Re:BPF Widerstandsnetzwerk blockiert TRX
« Reply #6 on: 24. May 2016, 05:45:19 »
|
|
Das heisst, wenn ich die BPF-Option auslöten würde, würde mein TX-Teil auch funktionieren können ?
|
|
ja bei mir war das das Problem!!!
|
|
Logged
|
|
|
|
DL2GMI - Michael (H44MI)
alter Hase
Offline
Posts: 375
|
|
Re:BPF Widerstandsnetzwerk blockiert TRX
« Reply #7 on: 24. May 2016, 16:19:22 »
|
|
Hat bei mir nicht geholfen.
|
|
Logged
|
UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
|
|
|
DF7IY
Neuling
Offline
Posts: 21
Ich liebe dieses Forum!
|
|
Re:BPF Widerstandsnetzwerk blockiert TRX
« Reply #8 on: 24. May 2016, 16:57:48 »
|
|
Hallo Michael,
habe auch lange am Sender gesucht. Gestern hatte ich endlich Erfolg.
Bei mir waren C107 und C108 falsch bestückt. Hatte dort 100nf anstelle von 100pf installiert. Wer lesen kann.....
Schau mal nach, hast ggf. den gleichen Fehler.
73 de Uli
|
|
Logged
|
|
|
|
|
|
peter_77
Urgestein
Offline
Posts: 735
THE mcHF and UHSDR forum !
|
|
Re:BPF Widerstandsnetzwerk blockiert TRX
« Reply #10 on: 25. May 2016, 17:29:15 »
|
|
.
|
|
|
|
peter_77
Urgestein
Offline
Posts: 735
THE mcHF and UHSDR forum !
|
|
Re:BPF Widerstandsnetzwerk blockiert TRX
« Reply #11 on: 25. May 2016, 17:30:43 »
|
|
.
|
|
|
|
