low cost, Selbstbau Gehäuse
« on: 25. May 2016, 18:09:30 »
|
|
Hallo liebe mcHF Freunde,
nach dem bei mir nur noch wenige Hardware Erweiterungen zu erledigen waren habe ich mich mal an das Abenteuer Gehäusebau gewagt.
Grundüberlegung:
- Einfache Demontage
- so kompakt wie möglich unter der Berücksichtigung weiterer Erweiterungen (vorerst kein Akku vorgesehen)
- Preis < 20 Euro (passt)
- muss mit "Hausmitteln" herstellbar sein (fast geschafft, habe eine Profi-Abkanntbank genutzt), weitere Werkzeuge
Workmate
Handbohrmaschine mit Ständer, Akkuschrauber, Laubsäge
Ich bin mit dem Ergebnis zufrieden, zumal es meine erste Aktion dieser Art war. Es gab auch mal den Maßteufel, das muss man unter der Berücksichtigung von Murphys Gesetz (der sitzt einem immer im Nacken) einfach hinnehmen.
Das Gehäuse besteht aus 4 Teilen, Front/ und Rückteil sowie 2 L-Bleche. Das Front/ und Rückteil wird mit jeweils 4 Schrauben mit dem L-Blech verschraubt. Die L-Bleche sind zusätzlich mit einer Schraube links und recht verbunden.
Die über die Frontplatte hinausragenden Laschen sind in das Blech eingelassen, damit die seitlichen Anschlüsse weiterhin plan abschließen.
Ich habe dabei an eine Schutz für die Knöpfe und das Display gedacht und überlege noch ob sie noch als Befestigung für einen Aufstellbügel (etc.) dienen können.
In der Phase der ständigen Erweiterung habe ich lieber auf den günstigen Eigenbau gesetzt.

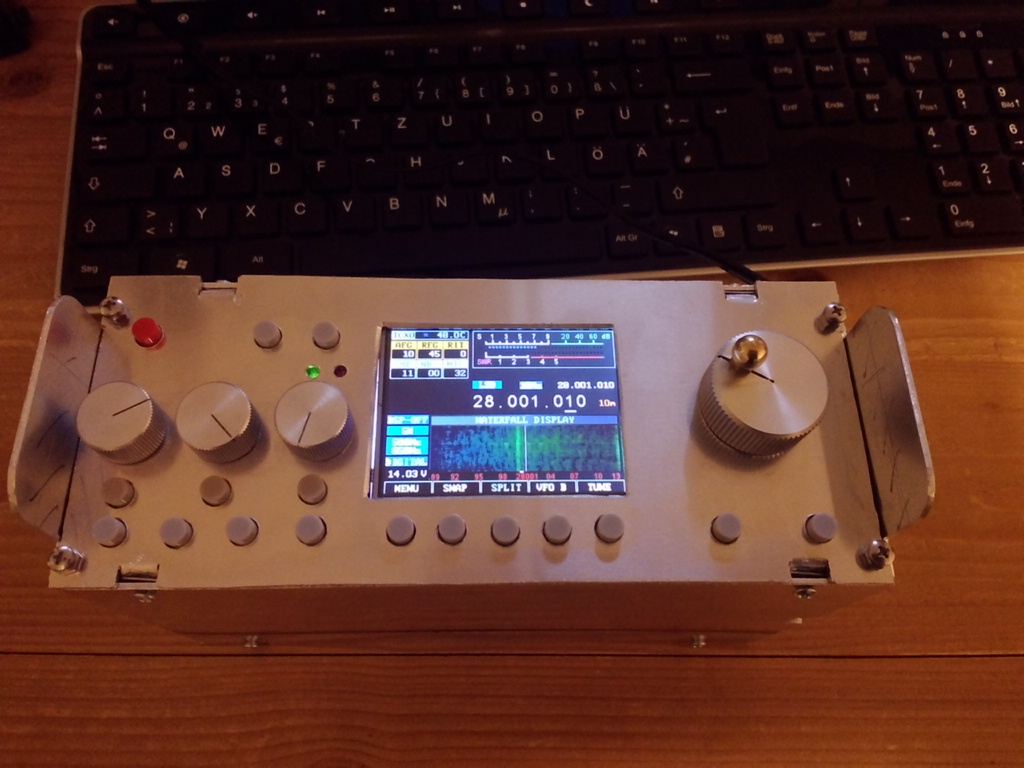

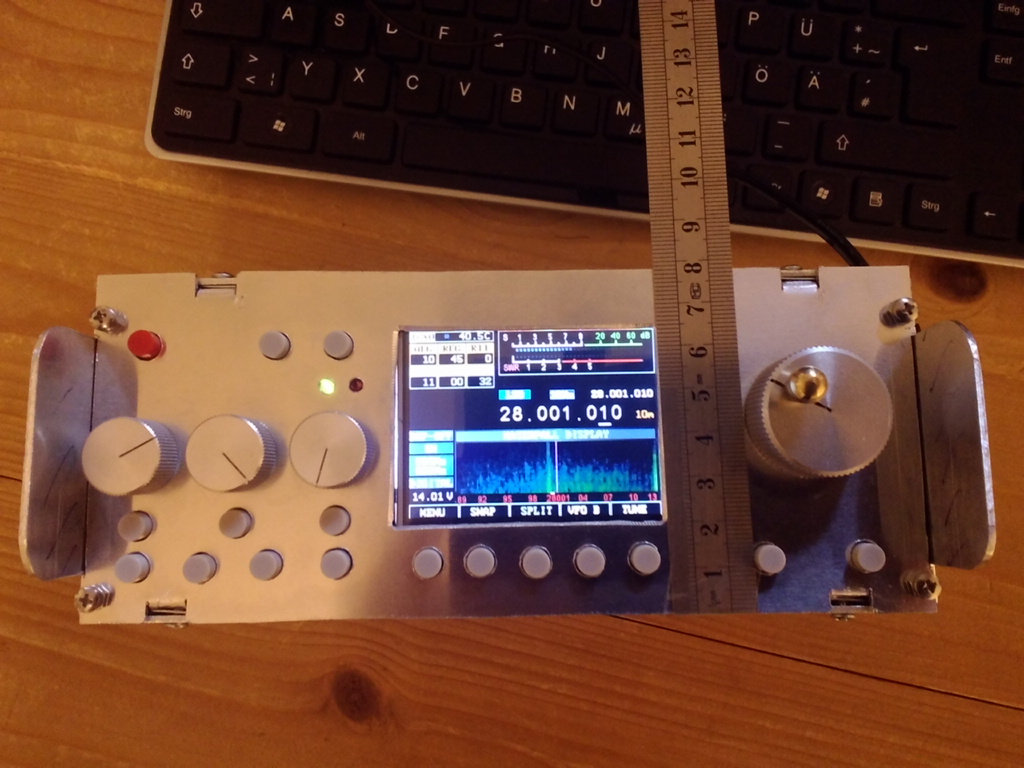

Jetzt noch ein paar Bilder
Gruß
Dietrich
|
73 Dietrich
|
|
|
DL3AAA
OM_nicht_I40
noch länger dabei
Offline
Posts: 133
Immer daran denken neugierig zu bleiben
|
|
low cost, Selbstbau Gehäuse Bild 2
« Reply #1 on: 25. May 2016, 18:10:48 »
|
|

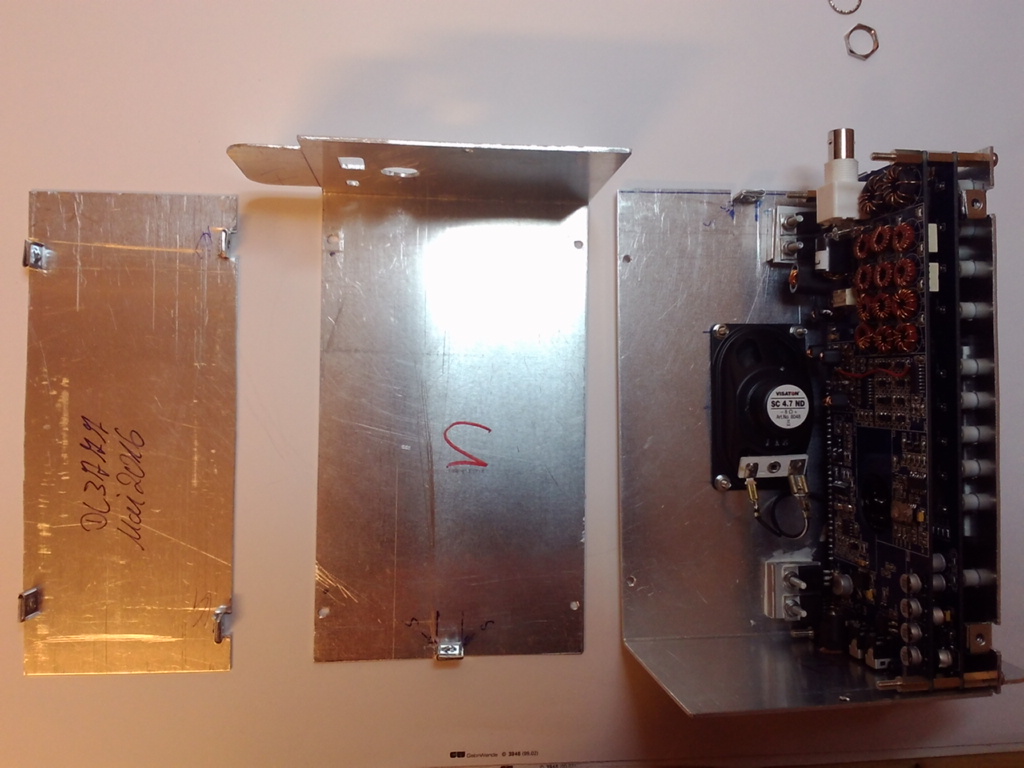

nach 2 Minuten
|
73 Dietrich
|
|
|
DL3AAA
OM_nicht_I40
noch länger dabei
Offline
Posts: 133
Immer daran denken neugierig zu bleiben
|
|
low cost, Selbstbau Gehäuse Bild 3
« Reply #2 on: 25. May 2016, 18:12:30 »
|
|

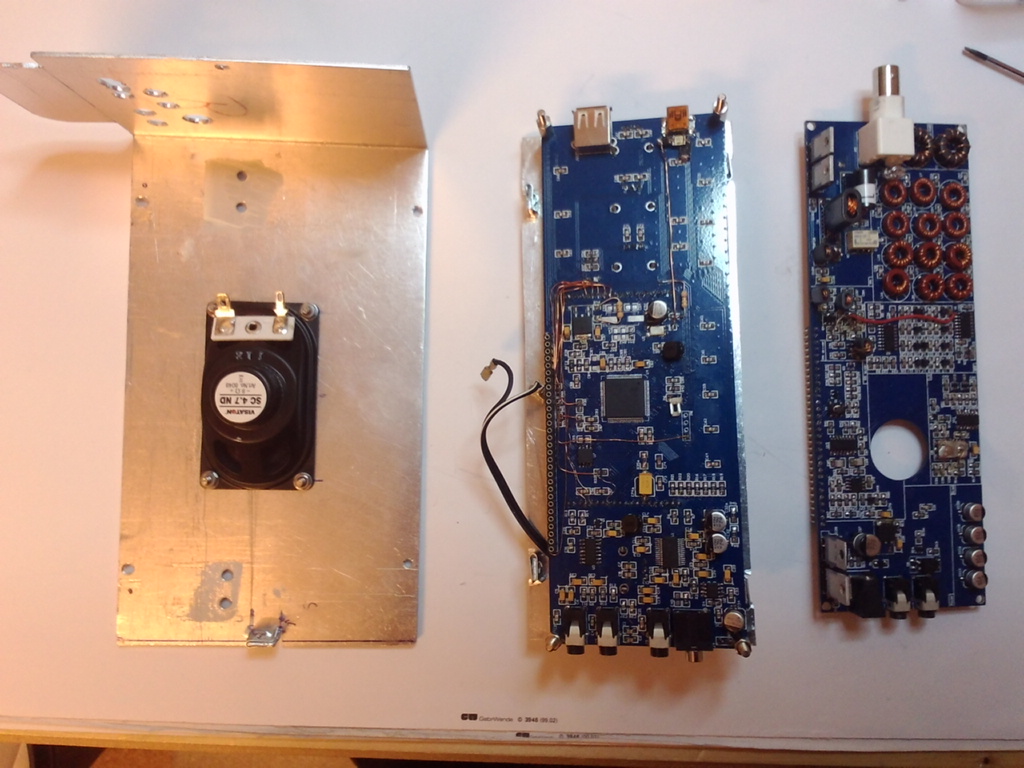

nach 7 Minuten, liegt die RF-Platine bereits alleine auf dem Tisch
|
73 Dietrich
|
|
|
DL3AAA
OM_nicht_I40
noch länger dabei
Offline
Posts: 133
Immer daran denken neugierig zu bleiben
|
|
low cost, Selbstbau Gehäuse Bild 4
« Reply #3 on: 25. May 2016, 18:13:18 »
|
|

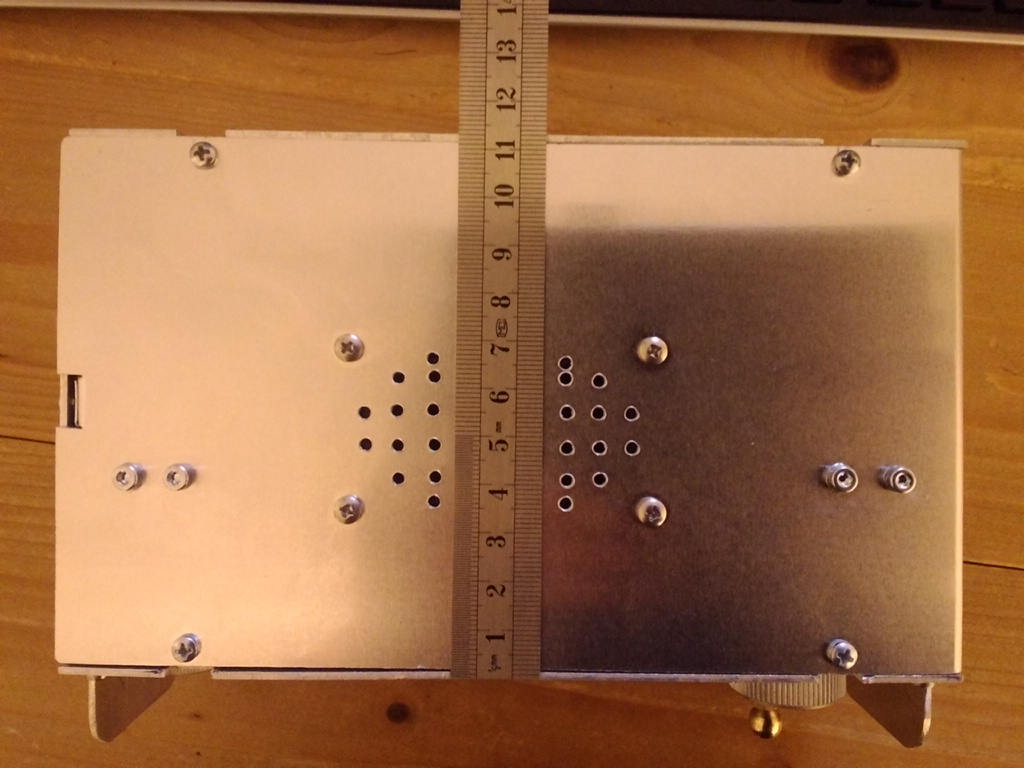

jetzt ein paar Maße
|
73 Dietrich
|
|
|
DL3AAA
OM_nicht_I40
noch länger dabei
Offline
Posts: 133
Immer daran denken neugierig zu bleiben
|
|
low cost, Selbstbau Gehäuse Bild 5
« Reply #4 on: 25. May 2016, 18:13:59 »
|
|

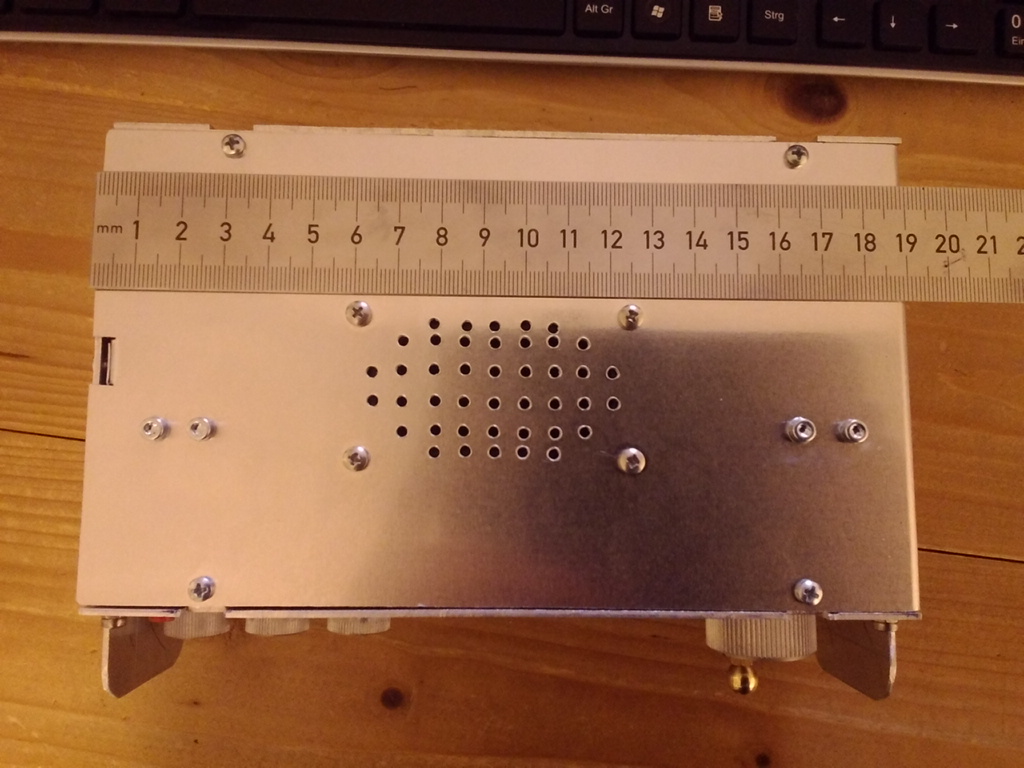

Maße
|
73 Dietrich
|
|
|
DL3AAA
OM_nicht_I40
noch länger dabei
Offline
Posts: 133
Immer daran denken neugierig zu bleiben
|
|
low cost, Selbstbau Gehäuse Bild 6
« Reply #5 on: 25. May 2016, 18:14:44 »
|
|
Maße
|
73 Dietrich
|
|
|
DL3AAA
OM_nicht_I40
noch länger dabei
Offline
Posts: 133
Immer daran denken neugierig zu bleiben
|
|
low cost, Selbstbau Gehäuse Bild 7
« Reply #6 on: 25. May 2016, 18:16:07 »
|
|

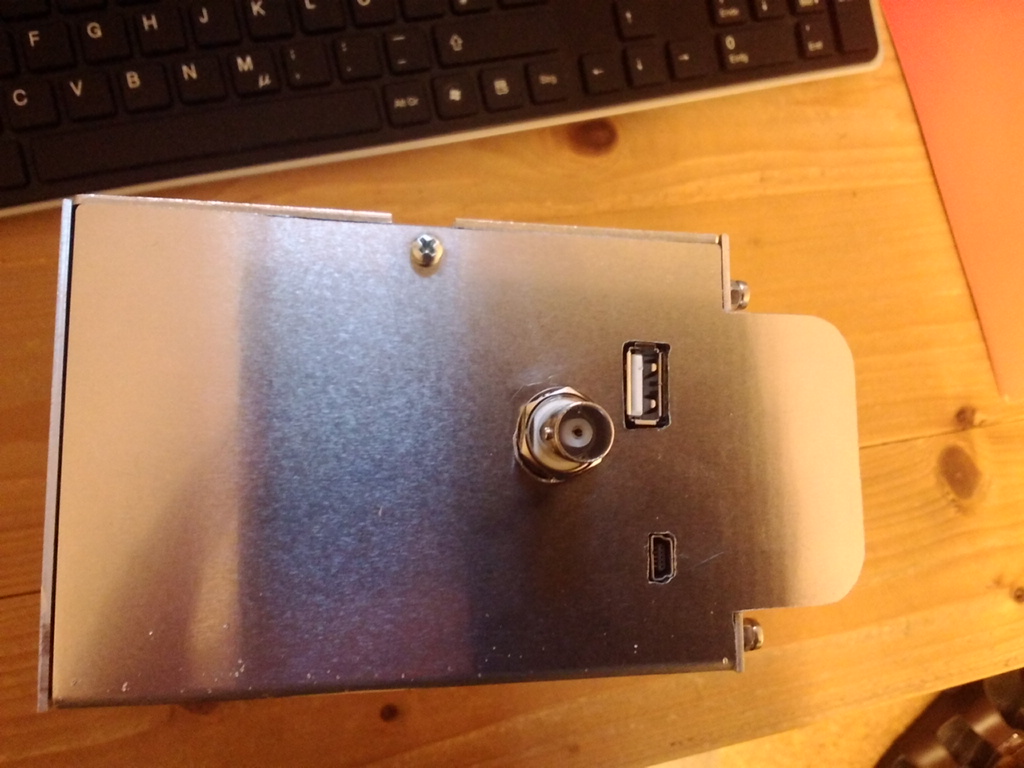

linke Seite
|
73 Dietrich
|
|
|
DL3AAA
OM_nicht_I40
noch länger dabei
Offline
Posts: 133
Immer daran denken neugierig zu bleiben
|
|
low cost, Selbstbau Gehäuse Bild 8
« Reply #7 on: 25. May 2016, 18:17:40 »
|
|

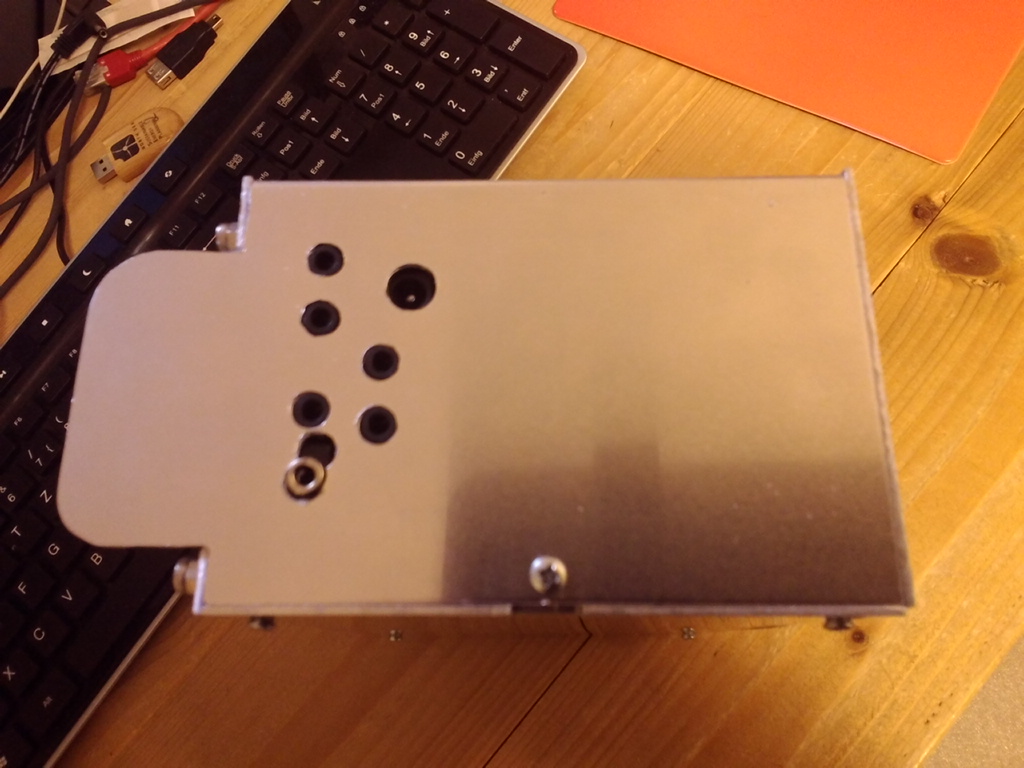

rechte Seite
|
