Re:Rev 0.5: UI Board Beschriftung P1
« Reply #1 on: 23. June 2016, 20:19:58 »
|
|
Hallo OM DL3OBO,
so, P1 ist die Bezeichnung des Header30 im Schaltplan (wie R1,C15,o.ä.)
so wie Du das Foto gemacht hast ist pin1 links (gekennzeichnet durch ein Viereck), rechts ist pin30;
Deine Klemmen sind an der richtigen Stelle.
Ich habe hier ein "noch"-Leerboard V0.5; habe da noch mal nachgeschaut.
Viel Erfolg bei der Inbetriebnahme.
vy 73 aus Erfurt (zu später Stunde)
Michael_K
|
|
 Logged
|
|
|
|
DL3OBO
Neuling
Offline
Posts: 40
|
|
Re:Rev 0.5: UI Board Beschriftung P1
« Reply #2 on: 24. June 2016, 06:51:44 »
|
|
...

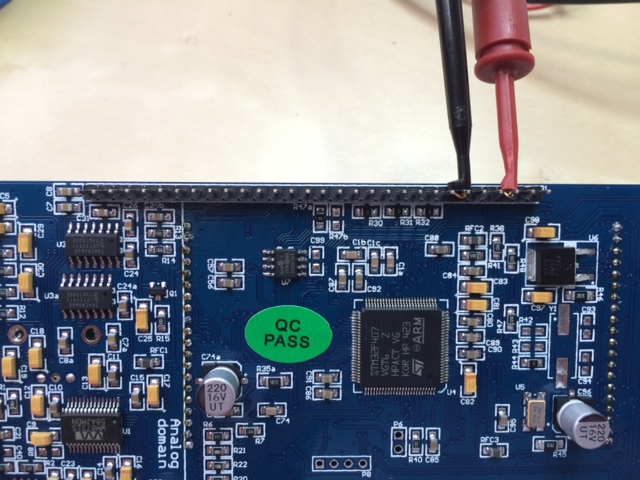

so wie Du das Foto gemacht hast ist pin1 links (gekennzeichnet durch ein Viereck), rechts ist pin30;
... |
|
Hallo Michael,
eine Markierung gibt es meiner Meinung nach nicht, außer sie liegt bei dem Rev 0.5 Board jetzt unter der Stiftleiste. Dagegen spricht allerdings, dass im "ui-board-component-placement-guide.xls" für die Rev 0.4 P1 auch nicht hinsichtlich des Pin 1 eine Markierung zu sehen ist.
Eingangs habe ich ein Bild an den ersten Beitrag von mir angehangen, aber jetzt klappt das nicht.
Pin 1 von P1 auf Rev 0.5 UI Board: http://www.amateurfunk-sulingen.de/forum/attachments/Pin1.jpg
Pin 30 von P1 auf Rev 0.5 UI Board: (externer Link gelöscht)
Gruß Michael
|
| « Last Edit: 24. June 2016, 12:15:34 by DL3OBO » |
Logged
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:Rev 0.5: UI Board Beschriftung P1
« Reply #3 on: 24. June 2016, 07:10:45 »
|
|
Hallo Namensvetter,
die Markierung ist in Deinem Fall tatsächlich unter der Stiftleiste; man muß auch bei einer "leeren" Platine 2-mal hinschauen um das Viereck um das Lötauge herum zu erkennen.
Ich habe mal meinen Scan der Leerplatine angehangen.
73
Michael_K
|
|
|
|
|
DL3OBO
Neuling
Offline
Posts: 40
|
|
Re:Rev 0.5: UI Board Beschriftung P1
« Reply #4 on: 24. June 2016, 07:17:20 »
|
|
Aaaaah, jetzt weiß ich was ihr meint  , das Lötauge ist eckig.
Hat natürlich nur noch einen begrenzten Informationswert wenn man gelötet hat. Eine abgeschrägte Ecke der Beschriftung wäre da hilfreich gewesen. Ich habe mich gestern suchend über die Widerstände zum Pin gemessen.
Verrätst Du mir noch wie Du und ich oben das Bild angehangen hast? Das .jpg klein sein muss habe ich oben schon gelernt, aber jetzt kriege ich die Bilder nicht mehr angehangen. Die Suche brachte eben auch keinen Erfolg das mal einer sagt wie das geht.
Gruß Michael
|
|
Logged
|
|
|
|
DL3OBO
Neuling
Offline
Posts: 40
|
|
Re:Rev 0.5: UI Board Beschriftung P1
« Reply #5 on: 24. June 2016, 09:51:22 »
|
|
Hallo Thomas,
also ich habe das Bild in dem ersten Beitrag oben nicht auf einem fremden Server liegen, über den Punkt "Datei anhängen" kann man ja einen entsprechenden Anhang auswählen. Bewirkt aber bei mir nichts mehr, d.h. ich habe es oben mal hinbekommen, jetzt aber nicht mehr.
Schon mit anderem Browser, Chrome versucht.
Ich kann die Datei auswählen, sie wird über dem Button "Durchsuchen" dann auch angezeigt, aber nach dem Speichern ist sie nicht als Anhang in dem Beitrag.
Wie funktioniert die Funktion "Datei anhängen"?
|
| « Last Edit: 24. June 2016, 09:53:14 by DL3OBO » |
Logged
|
|
|
|
|
|
DL3OBO
Neuling
Offline
Posts: 40
|
|
Re:Rev 0.5: UI Board Beschriftung P1
« Reply #7 on: 24. June 2016, 12:04:46 »
|
|
Hallo Andreas,
okay, das erklärt es dann. Vielleicht kannst Du den sehr gut dargelegten Hinweis zur Nutzung dieser Funktion an geeigneter Stelle mit hinzunehmen, ich erinnere mich, dass in manchen Beiträgen auch gefragt wurde wie das geht. Geeignete Stelle wäre für mich die Hilfeseite, da habe ich nämlich auch nachgeschaut bzw. einer der "festgenagelten" Threads zu diesem Board.
Mittlerweile gibt es ein seht gutes Bild zu der für mich eingangs gestellten Frage der Pin Belegung von Winfried hier:
http://www.amateurfunk-sulingen.de/forum/attachments/RueckSeiteSchrift_2436_pub.jpg
Gruß Michael
|
|
Logged
|
|
|
|
|
|
DL3OBO
Neuling
Offline
Posts: 40
|
|
Re:Rev 0.5: UI Board Beschriftung P1 (geklärt)
« Reply #9 on: 24. June 2016, 12:26:19 »
|
|
Hallo Andreas,
Du mir liegt es fern das kostenlose Engagement zu kritisieren oder Forderungen zu stellen - Euer Zeiteinsatz ist nicht aufzuwiegen und den weiß ich sehr wohl zu schätzen. In dem Sinne solltest Du auch keine Fehler in Forensoftware verbessern. Es war eher in der Richtung gemeint, dass es Dir die ein oder andere Frage nach diesem Problem erspart oder es dafür sorgt, dass der ein oder andere seine Informationen eben ohne erklärenden Anhang einfügt. Könnte also unter Umständen dafür sorgen, dass du für die wichtigen Probleme Zeit gewinnst.
Danke für Deinen Einsatz.
Michael
P.S.: Mit Deinen Hinweisen ist jetzt das Bild vom Pin1 in meinem zweiten Beitrag von oben verlinkt worden. Der andere Dateiname (Pin30) scheint sich wahrscheinlich an den Leerzeichen zu stören - egal. Die externen Links habe ich jetzt gelöscht, der Inhalt ist jetzt auch obsolet, weil geklärt.
|
|
