Topic: Inbetriebnahme und Update (Read 10266 times)
|
|
dk4sx
noch länger dabei
 Offline
Posts: 246

|
 |
Inbetriebnahme und Update
« on: 28. June 2016, 16:52:28 »
|
|
Hallo,
mein mcHF scheint zu funktionieren. Was ich jetzt vermisse ist eine einfache (oder auch ausführliche) Beschreibung der einzelnen Funktionen. Habe z. B. noch nicht gefunden, wie man
- den Abschwächer aktiviert
- die Frequenzkalibrierung durchführt
Dann möchte ich gerne die Firmware aktualisieren, die das Schalten der zahlreichen Bandbreiten erlaubt. Dazu brauch ich aber eine schrittweise Anleitung für "Dummies"... Meine aktuelle Firmware ist vom 24. Februar. Vielleicht kannst Du mir, Andreas, hier etwas weiter helfen.

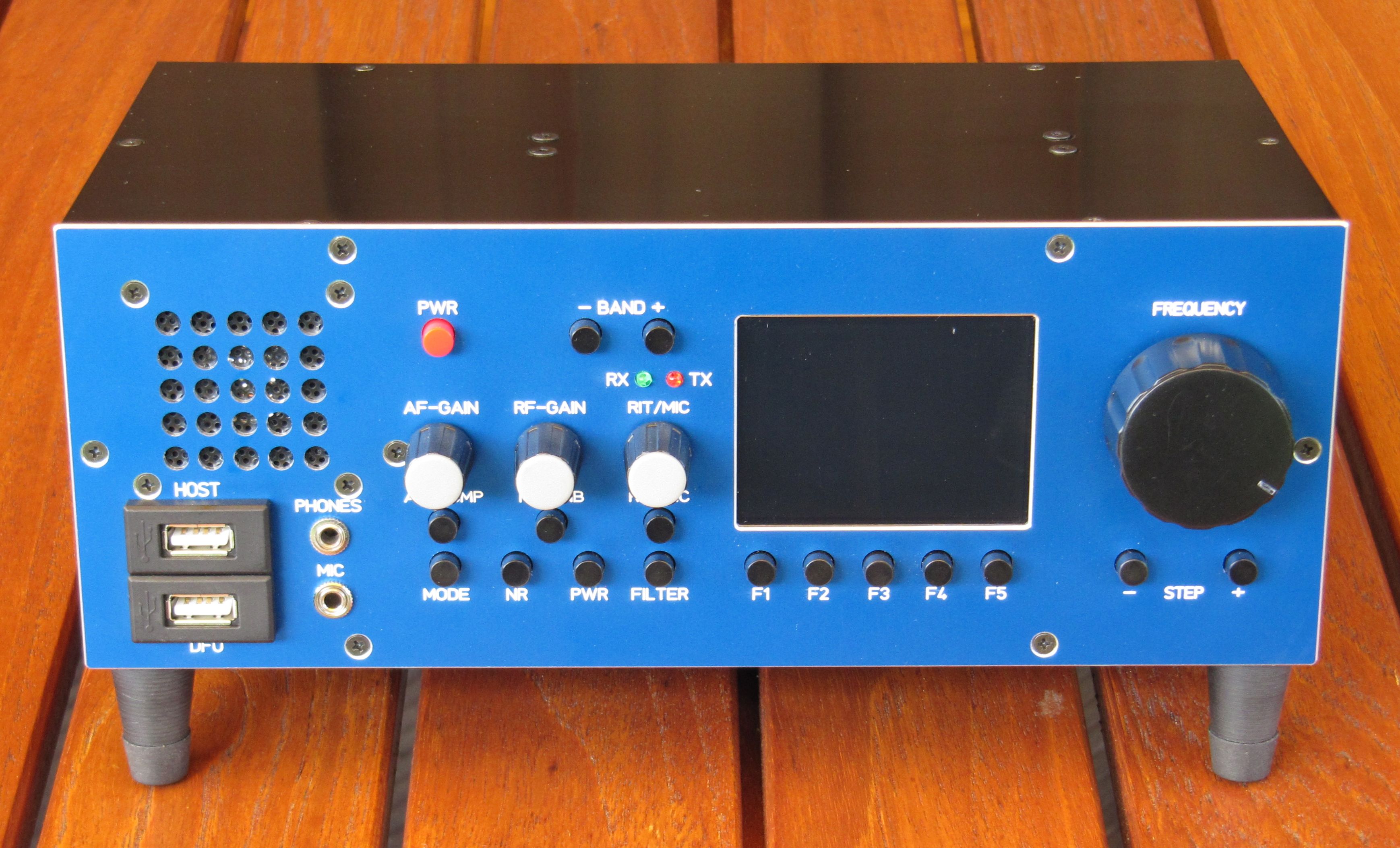

Hier noch ein Bild meines fertig gestellten Geräts mit integrierter 50-W-PA. --- sorry, krieg das Bild nicht rein....
73, Uli, DK4SX
|
| « Last Edit: 28. June 2016, 16:56:34 by dk4sx » |
 Logged
|
73, Uli, DK4SX
|
|
|
DL2GMI - Michael (H44MI)
alter Hase
Offline
Posts: 371
|
|
Re:Inbetriebnahme und Update
« Reply #1 on: 28. June 2016, 17:16:04 »
|
|
Firmwareupdate:
Es empfiehlt sich (ausdrücklich), nach der Methode von Andreas vorzugehen, beschrieben auf der mcHF-Homepage unter "erst inbetriebnahme".
Dazu einen möglichst nicht zu neuen USB-Stich mit der heruntergeladenen mchf.bin bespielen. Den Stick bei ausgeschaltetem mcHF über ein USB-OTG-Kabel an die KLEINE USB-Buchse anschliessen, bei der der USB-Mod für 5V erfolgreich durchgeführt wurde.
Dann die Band-MINUS-Taste drücken, mcHF einschaltung und die Band-MINUS-Taste solange gedrückt halten, bis die Power-LED (die Linke) angeht - meist nach 1-2 sek.
Dann loslassen.
Wenn dann die Rote LED angeht und das Display aus, war der vorgang erfolgreich. Dann den mcHF ausschalten, Stick und Adapterkabel abstecken, danach kann der mcHF wieder gestartet werden.
|
|
Logged
|
UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
|
|
|
|
|
DD4WH
positron
alter Hase
Offline
Posts: 462
Ich liebe dieses Forum!
|
|
Re:Inbetriebnahme und Update
« Reply #3 on: 28. June 2016, 19:23:44 »
|
|
Wenn man keinen genauen Frequenzzähler hat:
Für die Frequenzkalibrierung kann man Radio China International einstellen (abends auf 5960.000kHz)
Mode auf SAM
und dann auf zero beat kalibrieren (bis die Schwingungen minimal werden).
73 de Frank
P.S.: Achtung, andere broadcaster sind nicht als Frequenznormal zu gebrauchen, aber China ist da sehr zuverlässig.
EDIT:
Noch einfacher ist es, auf China Radio International einzustellen, SNAP zu drücken und solange zu kalibrieren, bis bei SNAP-Druck immer (am häufigsten) 5960.000 herauskommt ;-)
|
| « Last Edit: 28. June 2016, 20:51:03 by DD4WH » |
Logged
|
-----------------------------------------
Teensy Convolution SDR
https://github.com/DD4WH/Teensy-ConvolutionSDR
|
|
|
dk4sx
noch länger dabei
Offline
Posts: 246
|
|
Re:Inbetriebnahme und Update
« Reply #4 on: 29. June 2016, 08:15:08 »
|
|
Hallo Andreas,
wie ich die Frequenz messen soll ist mir schon klar, was aber dann? Wo und wie stelle ich meine Referenz nach?
Als Kommentar zu der neueren Software, die die zusätzlichen Bandbreiten erlaubt steht, man dürfe keinen zu großen "Schritt" beim Aufspielen der neuen Firmware machen. Daher meine Frage: Wo finde ich gerade diese Firmware und muss ich evtl. einen Zwischenschritt aufspielen, bevor ich die besagte installieren kann? Meine erste installierte Firmware, mit der mein Gerät auch sehr gut läuft stammt vom Februar 16.
Wieso kann ich aktuell kein Bild laden? Ich bekomme stets die Meldung "keine Datei ausgewählt"....
73, Uli, DK4SX
|
| « Last Edit: 29. June 2016, 08:19:58 by dk4sx » |
Logged
|
73, Uli, DK4SX
|
|
|
|
|
dk4sx
noch länger dabei
Offline
Posts: 246
|
|
Re:Inbetriebnahme und Update
« Reply #6 on: 29. June 2016, 10:08:57 »
|
|
ok, danke Andreas,
die Frequenzkalibration ist jetzt ok. Wo finde ich jetzt diejenige SW, die vor etwa 2 Monaten erstellt wurde und die diese "Vielzahl" an Bandbreiten ermöglicht?
73, Uli
|
73, Uli, DK4SX
|
|
|
|
|
dm6tt
schon länger dabei
Offline
Posts: 90
Ich liebe dieses Forum!
|
|
Re:Inbetriebnahme und Update
« Reply #8 on: 29. June 2016, 11:46:16 »
|
|
Hallo Uli,
cooles Gehäuse.
Zeigst du uns mal wie du es innen gelöst hast?
Ich erinnere mich, dass du einen zusätzlichen LPF einbauen wolltest. Wie hast du die Ansteuerung gelöst?
73, Marcus
|
|
Logged
|
|
|
|
dk4sx
noch länger dabei
Offline
Posts: 246
|
|
Re:Inbetriebnahme und Update
« Reply #9 on: 29. June 2016, 15:03:07 »
|
|

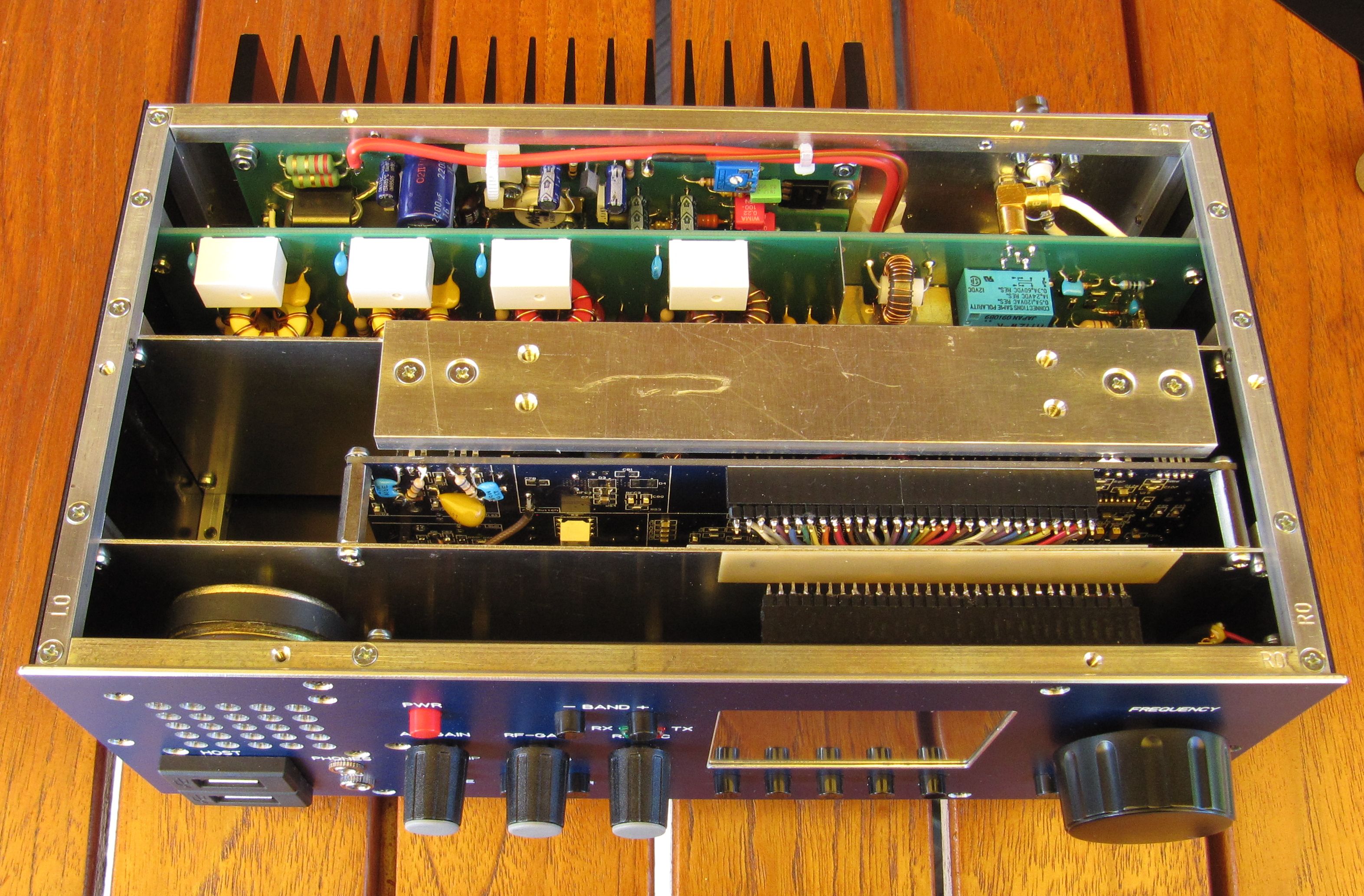

Hallo Marcus,
habe eine 50-W-PA eingebaut und ein dazu passendes Oberwellenfilter. Aus den Bandinformationen (S0, S1) habe ich die 4 Bänder decodiert, vier Oberwellen-Tiefpässe und dazu einen neuen Richtkoppler gebaut. Alle Boards sind in einem Rahmenwerk aus 6x6-mm-Aluprofil eingesetzt.
Alle Buchsen sind jetzt auf der Vorder- oder Rückfront.
73, Uli, DK4SX
|
73, Uli, DK4SX
|
|
|
dk4sx
noch länger dabei
Offline
Posts: 246
|
|
Re:Inbetriebnahme und Update
« Reply #10 on: 29. June 2016, 15:31:42 »
|
|
Andreas,
habe die neueste jetzt mal auf meinen Stick geladen. Wird die alte automatisch überschrieben?
73, Uli
|
|
Logged
|
73, Uli, DK4SX
|
|
|
|
|
dk4sx
noch länger dabei
Offline
Posts: 246
|
|
Re:Inbetriebnahme und Update
« Reply #12 on: 29. June 2016, 16:56:11 »
|
|
Danke, Andreas,
habe Dich schon richtig verstanden. Aber: geht nicht!
- Da es keine kleine Front-Einbaubuchse für Mini USB gab und der Anschluss ID im mcHF nicht verdrahtet ist, habe ich beide USB-Anschlüsse mit "normalen" Buchsen gemacht (siehe Bild oben) und nur entsprechend beschriftet.
Jetzt kann es nur sein, dass ich falsch verdrahtet habe. Wenn ich den Angaben zu Stecker/Buchsen im Internet glauben darf, dann gilt für beide USB-Anschlüsse auf der Platine (von oben nach unten):
Masse
D+
D-
5 V
mit einer Lücke zwischen D+ und Masse bei der Mini USB (ID).
Ist das richtig? Auf jeden Fall ist ganz oben jeweils Masse und ganz unten +5 V. So habe ich die MINI USB ursprünglich mit 5 V jedenfalls nachgerüstet und konnte auch die Firmware aufspielen. Die Schaltung auf Blatt 3 /UI-Board ist etwas irreführend.
Auf der Front ist der Masseanschluss der Buchsen ganz links.
73, Uli, DK4SX
|
| « Last Edit: 29. June 2016, 17:02:11 by dk4sx » |
Logged
|
73, Uli, DK4SX
|
|
|
dk4sx
noch länger dabei
Offline
Posts: 246
|
|
Re:Inbetriebnahme und Update
« Reply #13 on: 30. June 2016, 07:50:03 »
|
|
nochwas:
Muss an der Datei mchf.bin die Endung .bin dran sein oder nicht?
Mit oder ohne Endung: Wenn ich mit gedrückter -Band Taste einschalte kommt sofort die RX-Lampe und nach einer Sekunde beginnen Display (weiß) und TX-LED zu blinken. Das ist alles. Wenn ich wieder aus- und einschalte ist alles beim alten.
73, Uli
|
| « Last Edit: 30. June 2016, 07:57:19 by dk4sx » |
Logged
|
73, Uli, DK4SX
|
|
|
|
|
