größeres Display für unseren mcHF
« on: 26. August 2016, 10:35:51 »
|
|
Hallo liebe Leute,
ich habe ein neues, größeres Display für unseren mcHF funktionabel gemacht. Es hat 3.2". Das hört sich jetzt nicht gewaltig an - gefühlt ist der Unterschied aber erheblich!
Mein Augenmerk lag darauf, dass der mcHF ein Portabel-Transceiver bleibt, dass alte Gehäuse, sofern sie nicht allzu passig gewählt wurden, weiterverwendet werden können und dass der Einbau auch für Ungeübte ein Kinderspiel ist.
Das Display ist in großen Stückzahlen in China erhältlich. Diesen Weg bin ich gegangen, um die Kosten niedrig zu halten.
Natürlich hat es andere Anschlüsse und auch Anschlussbelegungen... Deswegen habe ich eine Platine geroutet, die unter die Originalträgerplatine gelötet wird (mit den Originalstiftleisten des LCDs durchgesteckt & angelötet). Und diese neue Trägerplatte passt direkt auf die Sockel unseres mcHF für das LCD
Das LCD wird im parallelen Modus angesteuert, der Touchscreen im SPI Modus. Eine angepasste Firmware habe ich hier bereits am Laufen - selbstverständlich wird die Auto-Erkennung bis zum Ausliefern der PCBs in der normalen Firmware vorhanden sein
Natürlich ist das Display, da größer, auch dicker als unser altes und zusätzlich kommen nochmal 1.6mm für die neue Trägerplatine dazu.
Bei mir wirkt sich das so aus, dass die Knöpfe nun nicht mehr abgesägt werden müssen und ich für den Displayausschnitt meine Laubsäge erneut bemühen muss.
Da hier sehr viel Zeit und Mühe drinsteckt, werde ich die Platine mit einem kleinen Obulus für diese Dinge verkaufen (also NICHT NUR der Herstellungspreis der Platine!)
Das Display selbst kostet 17 USD zuzügl. Versand aus CN. Es gibt auch eine realistische Stückzahl für einen versandkostenfreien Versand - dann fällt aber Zoll und Einfuhrumsatzsteuer an. Aber das Display wird dann per FedEx versendet (3...4 Tage Versanddauer). Die Kosten pro Display liegen dann deutlich unter den Kosten, als wenn jeder einen "Einzelversand" bezahlen müsste. Ich denke mal, dass das LCD incl. aller Nebenkosten für < 25,-- EURO zu bekommen sein wird.
Dann werden noch folgende Teile benötigt:
- 2 Stiftreihen 20pol Rastermaß 2mm
- 1 Stiftreihe doppelreihig 2x17pol 2.54mm Rastermaß
- meine Platine (< 30,-- Euro)
... und etwas Zeit. Es müssen folgende Arbeiten vorgenommen werden:
- das LCD hat auf beiden Seiten Lötaugen für die Stiftreihe: eine davon muss abgesägt werden.
- die Platine ist oben und unten 2.5mm breiter als das Panel selbst: auch das muss abgesägt werden.
- die beiden 2mm Stiftleisten werden auf meine PCB gelötet
- die doppelreihige Stiftleiste wird auf die LCD Trägerplatte gelötet und dann durch meine PCB durchgesteckt und verlötet
fertig!
Ich denke, dass ich auch einen Komplettpreis für "steckfertige" LCDs machen werde.
Allerdings muss ich vor der Auftragserteilung für die Fertigung der PCBs zunächst herausbekommen, wie viele denn in etwa herauskommen werden. Deswegen diese Mail als "Erkundungsmail" Ich werde auch eine Anfrage in der internationalen Gruppe starten - aber erst nächste Woche. Es gehört zu guter Betriebstechnik, erstmal zu hören, und dann zu rufen...

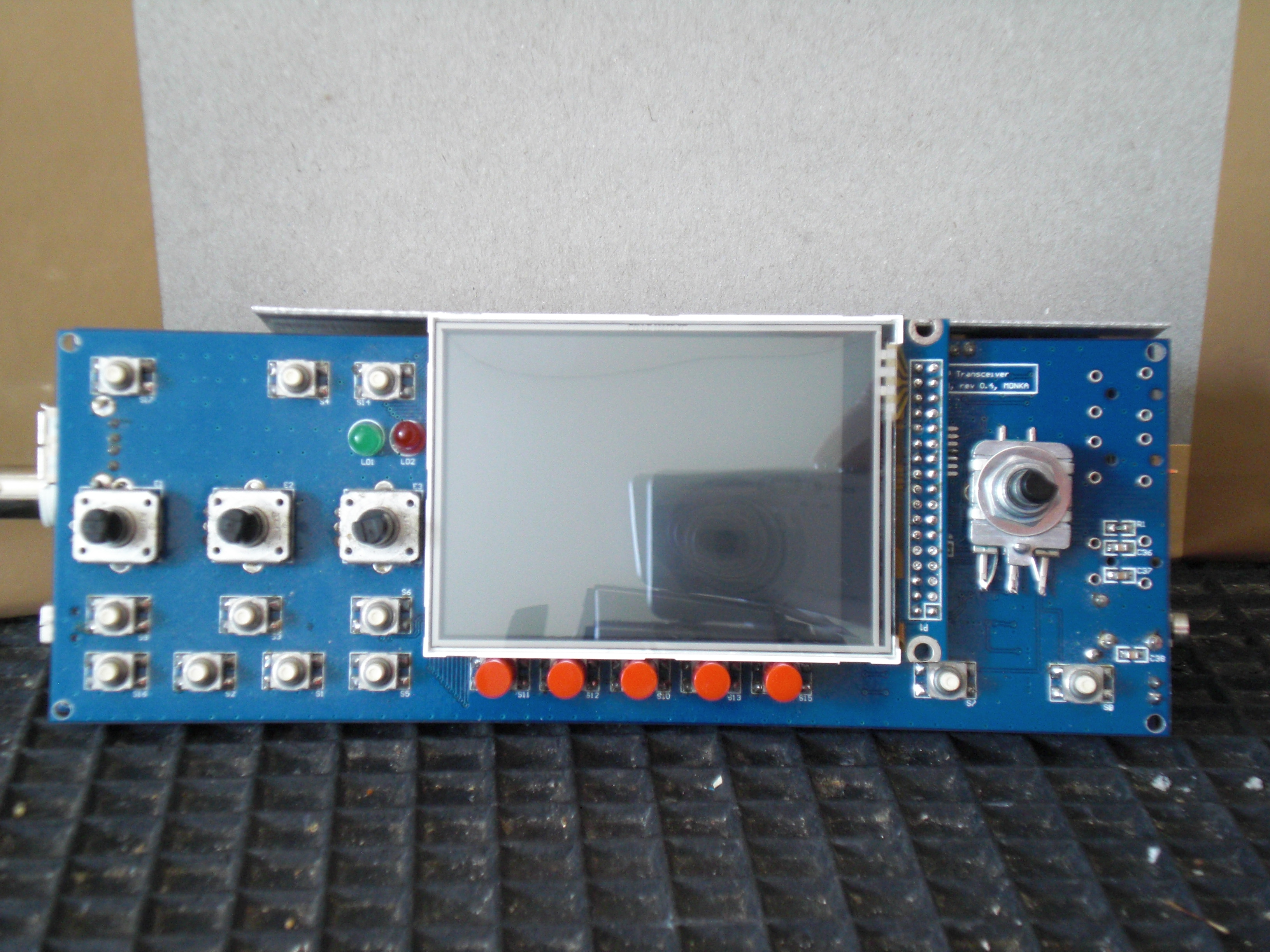

Ich hänge euch zwei Bilder an: eines, wo ich das LCD mit einem "Drahtverhau" (aber nicht passig) im Betrieb zeige, und eines, wo das LCD so, wie es später sein soll, auf dem UI-Board platziert ist (aber mangels fertiger PCB ist das Gerät AUS).
Wer Interesse hat, oder Fragen etc. - bitte schreibt hier!
vy 73 Andreas
|
