Topic: 3D Drucker? (Read 2288 times)
|
|
DC9LW
Neuling
Offline
Posts: 24
„OM“ im wahrsten Sinne des Wortes
|
|
3D Drucker?
« on: 15. September 2016, 13:13:04 »
|
|
Moin liebes Forum
bevor ich überhaupt den Lötkolben anwerfe, habe ich schon die erste Frage zum UI Board vers. 05. Die von Chris gelieferten Button S01..S17 haben so kurze Betätiger , dass sie niemals über eine Frontplatte herausragen würden. Chris stellt zwar eine SLT Datei zum Ausdrucken der entsprechenden Verlängerungen auf einem 3D Drucker auf seiner Seite zur Verfügung, aber dafür einen Drucker kaufen? Frage: Gibt es fertige passende Betätiger für diese Buttons oder wie habt Ihr euch beholfen?
73 Günter
|
|
Logged
|
|
|
|
|
DJ3FV
alter Hase
Offline
Posts: 371
Never underestimate an old man...
|
|
Re:3D Drucker?
« Reply #2 on: 15. September 2016, 15:10:36 »
|
|
Hallo Günter,
leider sind die Taster von Chris nicht optimal. Aber es gibt einen Workarroud um die Kappen zu verwenden die so glaube ich Andreas beschrieben hat und die gleichen die auch auf der Stückliste bei HBE sind. Zu den Tastern auf der Liste gibt es passende Kappen in verschiedenen Farben (schwarz, rot, weiß, grau). Ein Beispiel für diese Kappen siehst du im Bild unten.
...
[Quote from DL2FW:] Achtung bei den Tasterkappen: Wer von Chris die Billigvariante der Taster bekommen hat (schwarzer Schaft, ohne Nut) findet leider keine direkt passenden Kappen. Bei den grauen Tastern mit Nut passen die Kappen direkt - aber auf korrekten Sitz der Taster achten, ggf. Gabellötspitze (aus 1,5mm2) basteln und Taster schieben... Zur Billigtastervariante: Die oben genannte Kappen müssen dazu modifiziert werden. Dazu auf der Unterseite die vier innenliegenden Nasen am Rand mit einem flachen Seitenschneider entfernen und mit einem Cutter nacharbeiten. Aber darauf achten, dass die weiter hinten liegenden beiden Anschlagnasen nicht beschädigt werden. Ist gut zu schaffen, man muss aber vorsichtig arbeiten. Das UI Board einbauen und dann den korrekten Sitz der Kappen testen. Kappen wieder abnehmen. Jetzt in die Kappen jeweils einen kleinen (!, -> Zahnstocher o.ä.) Tropfen UHU-Endfest 2- Komponenten Epoxykleber einfüllen. Die Kappe dann durch die Frontplatte auf den Taster stecken - auf die korrekte Höhe achten. Das ganze dann eine Stunde - besser über Nacht - trocknen lassen. Wichtig ist, dass man wirklich nur einen kleinen Tropen UHU Endfest nimmt (Zahnstocher)
Wenn ihr eien Bausatz von Chris habt solltet ihr darüber nachdenken die Taster durch höherwertige z.B. von HBE zu ersetzen. Beispiel: KSC931J-LFS-TASTER-SPST-005A-32VDC-SMD Hierfür passen dann auch die Kappen wieder. :-)
|
|
Ich möchte hier den vollständigen Beitrag nicht redundant erstellen. Klick bitte auf den Zitat Header dann wirst du in den vollständigen Beitrag weitergeleitet. Wie Andreas schon gesagt hat gibt es durchaus einige Hinweise zum Thema Kappen und Taster.
vy 73 Uwe
|
|
Logged
|
Habe Mut dich deines eigenen Verstandes zu bedienen. Aufklärung ist der Ausgang des Menschen aus seiner selbstverschuldeten Unmündigkeit. Immanuel Kant
|
|
|
DC9LW
Neuling
Offline
Posts: 24
„OM“ im wahrsten Sinne des Wortes
|
|
Re:3D Drucker?
« Reply #3 on: 16. September 2016, 10:38:41 »
|
|
Moin und danke für eure Antworten!
Hätte ich den Beitrag von DL2FW gefunden, so hätte sich meine Frage erübrigt. Ich habe wahrscheinlich nach den falschen Begriffen hier im Forum gesucht. Ich will mal hoffen, dass nur die "Taster" ein Handikap für den Bau des Transceivers darstellen, ansonsten würde mein Versuch nach fast 50 Jahren wieder aktiv zu werden in die Hose gehen. Aber das Forum ist ja sehr aktiv und kompetent, so dass es mir wohl mit eurer Hilfe gelingen wird. Dann werde ich mal den Lötkolben anwerfen und die „Billigtaster“ provisorisch einlöten und die UI Platine mit Leben erfüllen.
vy 73 Günter
|
|
Logged
|
|
|
|
|
DJ3FV
alter Hase
Offline
Posts: 371
Never underestimate an old man...
|
|
Re:3D Drucker?
« Reply #5 on: 16. September 2016, 12:00:21 »
|
|
Hallo Günter,
wenn du die Taster noch nicht eingebaut hast würde ich mir schon die Frage stellen ob ich diese durch die mit der Nut ersetzen würde. Möglicherweise benötigst du auch noch andere Kleinigkeiten wie ein Eprom? Wenn es an den Bestellkosten scheitert, schreib mir eine kurze PN.
Andreas hatte es schon angemerkt, der falsche Weg wäre zu versuchen mit deinen Problemen oder Fragen selbst klar zu kommen denn hier wird dir garantiert geholfen, deshalb liebe ich dieses Forum mit seinen aktiven mcHF'lern so sehr. Das ist ein Alleinstellungsmerkmal welches es in dieser Art nur selten gibt.
vy 73 Uwe
|
« Last Edit: 16. September 2016, 12:02:02 by DJ3FV » |
Logged
|
Habe Mut dich deines eigenen Verstandes zu bedienen. Aufklärung ist der Ausgang des Menschen aus seiner selbstverschuldeten Unmündigkeit. Immanuel Kant
|
|
|
|
DC9LW
Neuling
Offline
Posts: 24
„OM“ im wahrsten Sinne des Wortes
|
|
Re:3D Drucker?
« Reply #7 on: 18. September 2016, 08:35:25 »
|
|
Moin und danke für eure Anregungen.

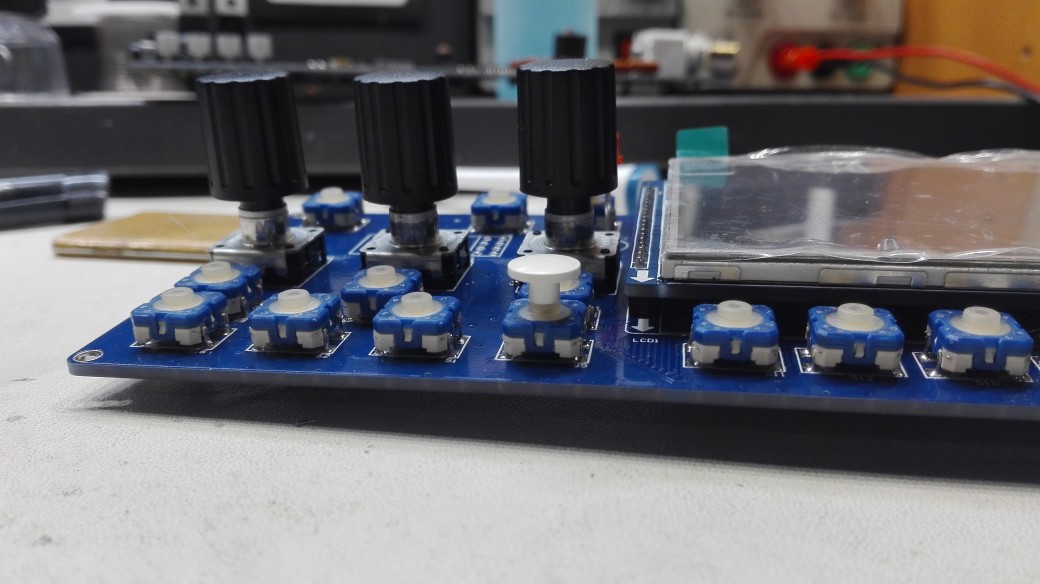

Ich habe mich aber anders entschieden und Tasten vom RAFI genommen. Diese sind zwar 2mm breiter, passen aber wie Ihr seht auf das Layout und zwar in der original Ausführung. Bedingt durch die vergrößerte Breite ragen die Lötanschlüsse über die Lötpads hinaus und da in einigen Bereichen Leiterbahnen (zwar geschützt durch Lötstopplack) dicht neben den Pads laufen habe ich die Lötanschlüsse gerade gebogen und dann verlötet, so dass die Taster jetzt auf „Stelzen“ stehen. Für RAFI habe ich mich entschieden, weil es Betätiger in unterschiedlichen Höhen gibt. Und durch die Pilzform gibt es nun die Möglichkeit kleinere Löcher mit etwas mehr Spiel in die Frontplatte zu bohren und den Knopf über der Frontplatte schweben zu lassen oder aber bei größeren Löchern den Knopf nur leicht aus der Frontplatte herausschauen zu lassen. Was das Gehäuse angeht, so werde ich Funktion vor Design gehen lassen und als Hobby-Tischler ggf ein „Oak Tree“ Gehäuse bauen, mal sehen. Ohne jegliche Änderung läuft das UI Board vers. 05 mit Bootloader und 1.2.0 Firmware von Andreas.
Yv 73
Günter
|
|
|
|
