Rev. 0.5 L13-L24
« on: 22. September 2016, 13:33:05 »
|
|
Hallo,

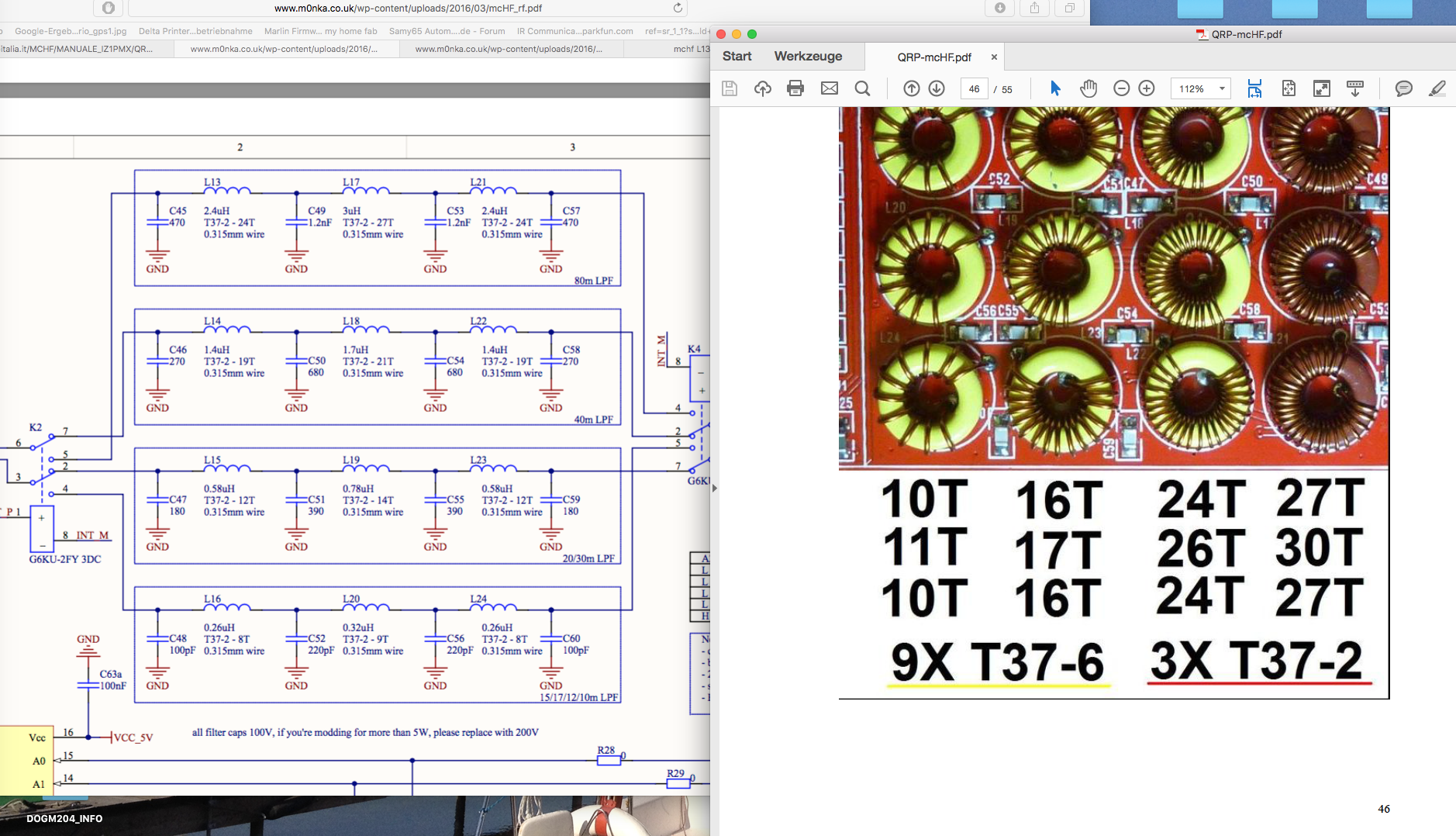

ich habe ein Problem. Welche Wickeldaten sind richtig bzw. falsch.
Ich habe leider schon wie im Bild rechts bestückt.
Gruß Udo
|
|
|
|
peter_77
Urgestein
Offline
Posts: 735
THE mcHF and UHSDR forum !
|
|
Re:Rev. 0.5 L13-L24
« Reply #1 on: 22. September 2016, 13:35:56 »
|
|
Richtig sind die Wickeldaten aus dem Schaltbild der Rev. 0.5.
Du solltest deine Windungen zudem etwas homogener auf den Toroiden verteilen.
|
|
 Logged
|
|
|
|
hb9ewy
schon länger dabei
Offline
Posts: 98
Ich liebe dieses Forum!
|
|
Re:Rev. 0.5 L13-L24
« Reply #2 on: 22. September 2016, 19:01:05 »
|
|
Hallo,
die Wickeldaten im V0.5 Schema beziehen sich auf T37-2 Kerne (rot).
Es sieht aber so aus, als ob alle Kerne ausser denen des 80M Band TP T37-6 (gelb) sind.
Die Windungszahlen für das andere Kernmaterial kannst du selbst ausrechen mit dem Mini Ringkern Rechner: http://www.df7sx.de/?page_id=212.
Stimmen die Kapazitäten der TP Kondensatoren mit dem V0.5 Schema überein?
Möglicherweise sind die TP nach IZ6MAf ausgelegt.
vy 73 de Yves
|
|
Logged
|
|
|
|
DG9FDU
Neuling
Offline
Posts: 4
Ich liebe dieses Forum!
|
|
Re:Rev. 0.5 L13-L24
« Reply #3 on: 23. September 2016, 18:20:33 »
|
|
vielen Dank für den Hinweis.
Gruß Udo
|
|
