RFC2 beim abgleich durchgebrannt
« on: 16. November 2016, 21:12:43 »
|
|
Hallo Leute,
ich war gerade beim abgleichen meiner PA Werte als es aus dem TRX verbrannt gerochen hat.

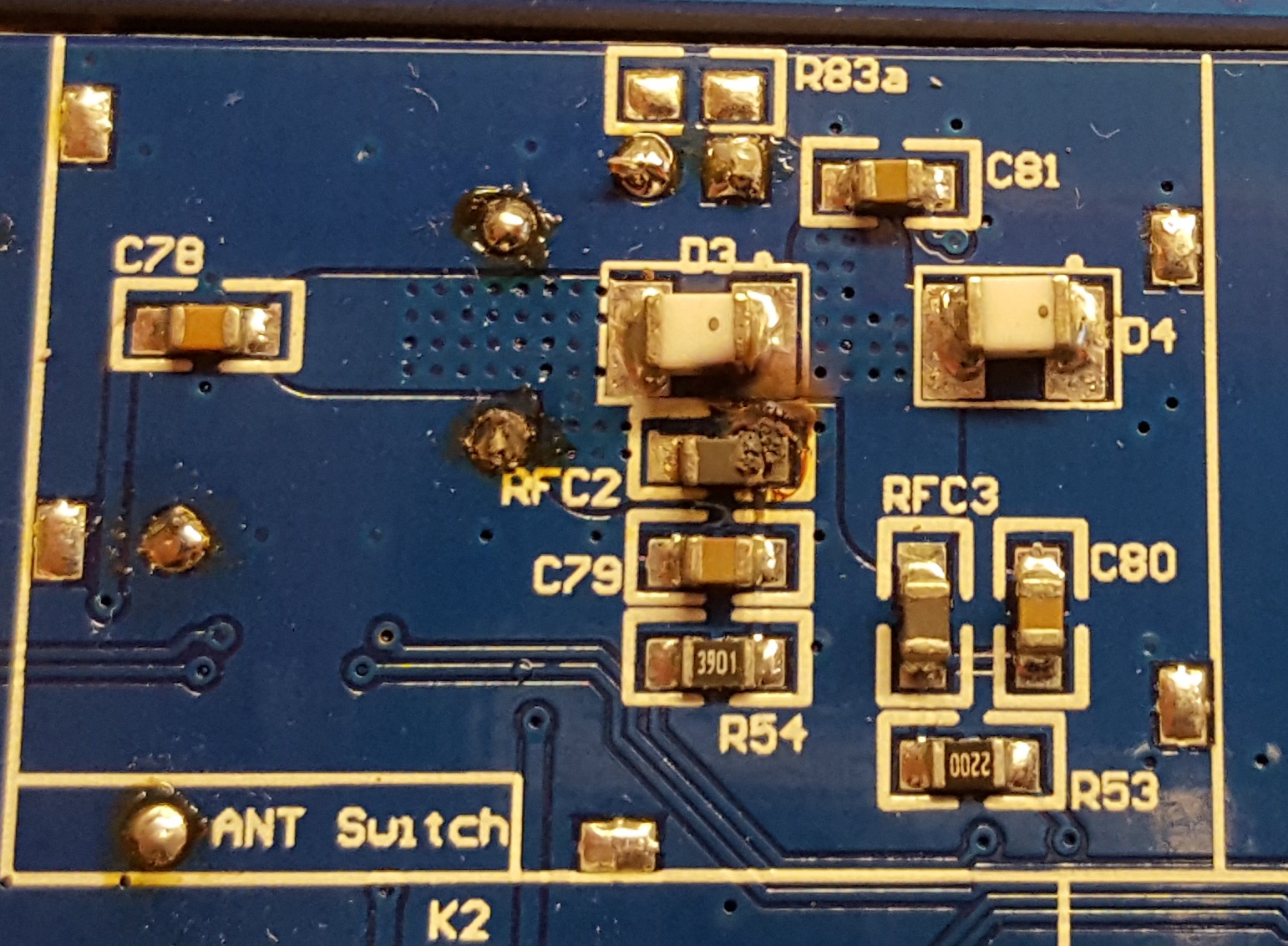

Nach dem öffnen war die Ursache auch klar. RFC2 ist verkohlt (siehe Foto)! Hatte das schon mal jemand?
Die Lötstellen links neben D3 sind ok, das dunkle ist nur Flussmittel.
Was kann die Ursache sein? Ich habe die vorbestückte V0.5 Version und alles funktioniert sauber.
Werde evtl. dann gleich auf Relais Umschaltung umbauen.
73, Taner
DB1NTO
|
| « Last Edit: 16. November 2016, 21:13:09 by DB1NTO » |
 Logged
|
www.db1nto.de PicoAPRS, der weltweit kleinste APRS Transceiver mit eingebautem GPS und KISS-TNC
|
|
|
DB1NTO
Neuling
Offline
Posts: 23
|
|
Re:RFC2 beim abgleich durchgebrannt
« Reply #1 on: 16. November 2016, 21:14:05 »
|
|
Bild...
|
www.db1nto.de PicoAPRS, der weltweit kleinste APRS Transceiver mit eingebautem GPS und KISS-TNC
|
|
|
DF5LI
alter Hase
Offline
Posts: 371
Ich liebe meinen SParrow !
|
|
Re:RFC2 beim abgleich durchgebrannt
« Reply #2 on: 17. November 2016, 01:58:42 »
|
|
Hallo Taner, willkommen im Club!
Bei den vorbestückten V.05-Bausätzen von Chris ist es mir bisher 3x passiert, dass diese Drossel anfing zu qualmen oder zu leuchten... Ich vermute, dass die Drossel eine ungünstige Eigenresonanz hat und bei bestimmten Frequenzen dann überlastet wird.
Ich weiss nicht mehr genau, bei welcher Frequenz das war, kann 60m oder 30m gewesen sein. Seitdem wechsele ich diese Drossel grundsätzlich aus gegen irgendeine andere, etwas dickere 47µH Drossel und habe keine Probleme mehr damit gehabt.
Viel Erfolg!
|
|
Logged
|
73, Harri
|
|
|
|
|
DB1NTO
Neuling
Offline
Posts: 23
|
|
Re:RFC2 beim abgleich durchgebrannt
« Reply #4 on: 17. November 2016, 07:48:54 »
|
|
Hallo Andreas,
ich konnte keine Beschreibung für den Umbau finden.
Hast du da vielleicht einen Link für mich?
73
Taner
DB1NTO
|
|
Logged
|
www.db1nto.de PicoAPRS, der weltweit kleinste APRS Transceiver mit eingebautem GPS und KISS-TNC
|
|
|
|
|
DB1NTO
Neuling
Offline
Posts: 23
|
|
Re:RFC2 beim abgleich durchgebrannt
« Reply #6 on: 17. November 2016, 08:02:08 »
|
|
Herzlichen Dank!
73
Taner
|
|
Logged
|
www.db1nto.de PicoAPRS, der weltweit kleinste APRS Transceiver mit eingebautem GPS und KISS-TNC
|
|
|
peter_77
Urgestein
Offline
Posts: 735
THE mcHF and UHSDR forum !
|
|
Re:RFC2 beim abgleich durchgebrannt
« Reply #7 on: 17. November 2016, 11:41:17 »
|
|
Was etwas merkwürdig ist, ist die Bauform deiner RFC 2 !
Laut Farnell Teileliste ist das eine TDK Spule und deren Bauform weicht erheblich von deiner bestückten ab.

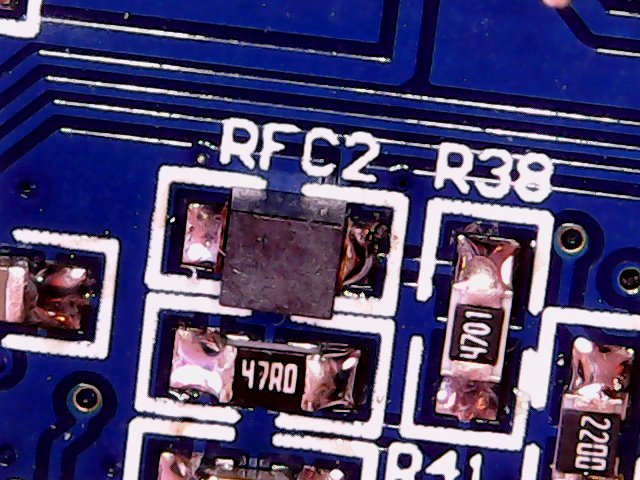

Das u.a. Foto zeigt wie diese 47 µH Spulen (Beispiel von UI) eigentlich aussehen. Allein der Größenunterschied zu deiner ist schon auffällig. Kann es sein das die ggf. bei dir falsch bestückt ist ?
Bei mir ist bis dato noch keine abgefackelt.
Übrigens: Die Pin Dioden Umschaltung funktioniert jedenfalls auf meinen 2 mcHFs ohne jegliche Probleme. RX ist auf allen Bändern weit empfindlicher als ein FT-857.
|
« Last Edit: 17. November 2016, 11:44:38 by peter_77 » |
Logged
|
|
|
|
DB1NTO
Neuling
Offline
Posts: 23
|
|
Re:RFC2 beim abgleich durchgebrannt
« Reply #8 on: 17. November 2016, 11:48:44 »
|
|
Hallo Peter,
danke für deine Antwort.
Bei mir waren die RFC2 bereits bestückt. Ich habe die V0.5
Evtl. hat Chris diese geändert.
Wenn die Relais Umschaltung tatsächlich 6dB bringen soll, baue ich das einfach mal um. 6dB können bei WSPR und JT65 viel ausmachen.
73
Taner
|
|
Logged
|
www.db1nto.de PicoAPRS, der weltweit kleinste APRS Transceiver mit eingebautem GPS und KISS-TNC
|
|
|
DF8OE
Administrator
Offline
Posts: 6284
Stellvertr. OVV I40, Jugend / Nachwuchsreferent
|
|
Re:RFC2 beim abgleich durchgebrannt
« Reply #9 on: 17. November 2016, 11:50:37 »
|
|
Hallo Peter,
RX ist nicht so das Problem - aber TX.
Die Dioden besitzen nur bei hohen Frequenzen wirklich ohmsche Eigenschaften. Ab 30m abwärts treten zunehmend (unlineare) Halbleitereigenschaften auf, die sich darin äussern, dass
- ein erheblicher Anteil an HF in Wärme verbraten wird
- ein anderer erheblicher Anteil zu einer Frequenzverdreifachung (und dass nach den Tiefpassfiltern...) verwendet wird
- die Endstufe zusätzlich mit unpassender Impedanz belastet wird
Du kannst die Größenordnung testen, indem Du ein Wattmeter wahlweise am Antennenausgang oder am Ausgang der Tiefpassfilter einschleifst. Ich warne Dich vor: nicht erschrecken... Die meisten besitzen schon einen mcHF, der erheblich mehr als 10W liefern kann. Sie wissen es nur nicht, weil vieles davon in den Pin-Dioden bleibt...
vy 73
Andreas
|
| « Last Edit: 17. November 2016, 11:52:27 by DF8OE » |
Logged
|
Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE
-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<
|
|
|
peter_77
Urgestein
Offline
Posts: 735
THE mcHF and UHSDR forum !
|
|
Re:RFC2 beim abgleich durchgebrannt
« Reply #10 on: 17. November 2016, 12:10:52 »
|
|
Danke für das Feedback Andreas.
Sieht ja so aus als ob ich dann doch noch mal ran muss an die Pindioden...
Das OMRON SMD Relais hatte ich vorsichtshalber schon mal gekauft...
|
|
Logged
|
|
|
|
dm6tt
schon länger dabei
Offline
Posts: 90
Ich liebe dieses Forum!
|
|
Re:RFC2 beim abgleich durchgebrannt
« Reply #11 on: 17. November 2016, 12:28:13 »
|
|

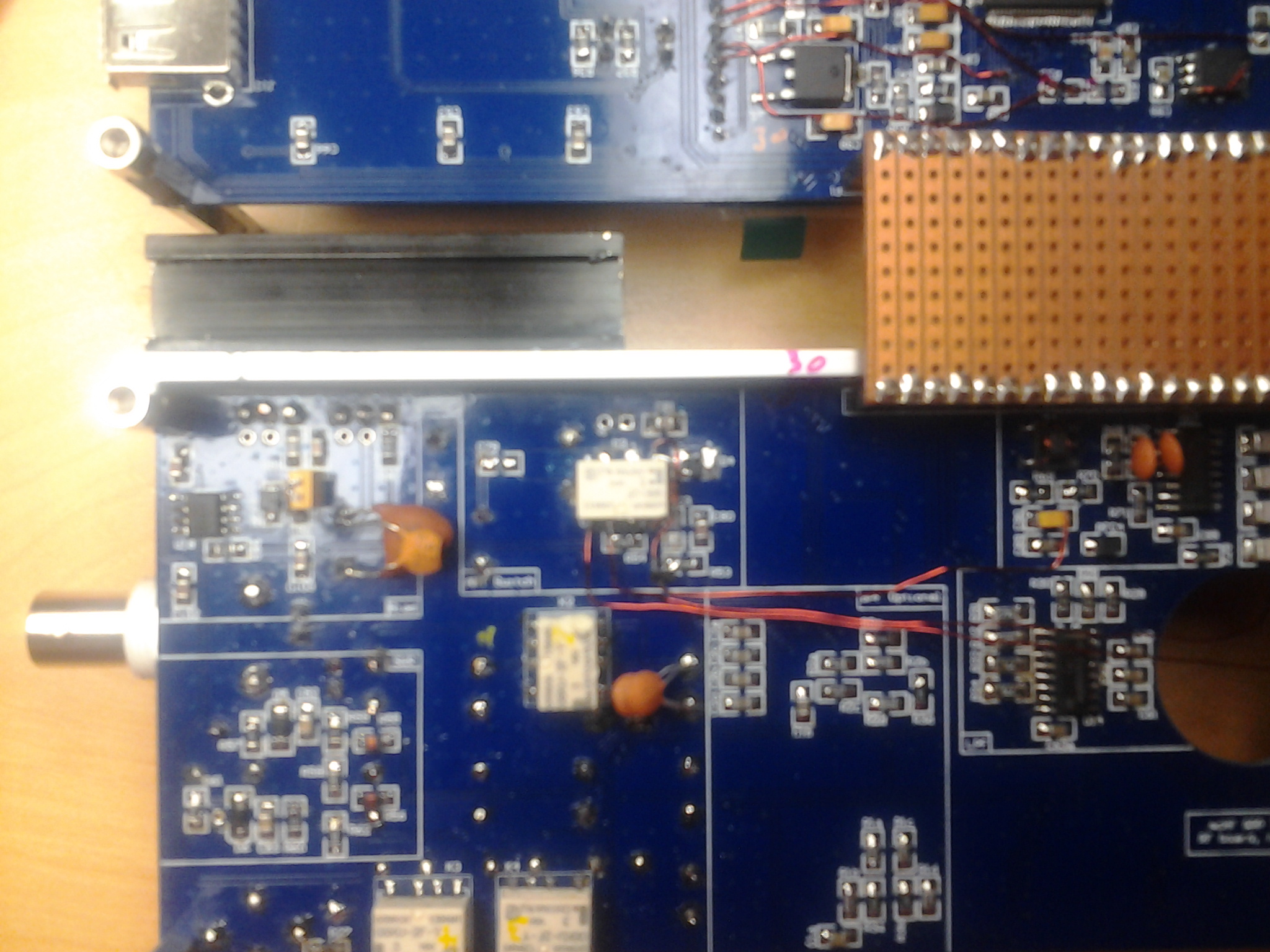

Hier ein Bild mit SMD Relais.
Den zweiten Kontakt verwende ich für die externe PTT Umschaltung, da die Transistorschaltung meine PA nicht schaltet.
73, Marcus
|
|
|
|
PE1GOO
Neuling
Offline
Posts: 26
Ich liebe dieses Forum!
|
|
Re:RFC2 beim abgleich durchgebrannt
« Reply #12 on: 17. November 2016, 12:43:54 »
|
|
Hallo Andreas,
Empfiehlst du mich auch die Antenne Schaltung zu ändern? So wie vorgeschrieben in RF-04-H-029? Du weißt ja das ich v05 habe.
Ich habe schon einige QSO's auf 60 Meter gemacht ohne Rauchsignale aus die Schaltung mit dem Pindioden zu bekommen. (das war noch bevor das Unglück).
|
|
Logged
|
Freundliche Grüße,
PE1GOO der Nick
|
|
|
|
|
|
|
