Topic: Probleme beim RX/TX-IQ-Ableich (Read 2255 times)
|
|
DC9LW
Neuling
 Offline
Posts: 24
„OM“ im wahrsten Sinne des Wortes
|
 |
Probleme beim RX/TX-IQ-Ableich
« on: 05. December 2016, 08:54:04 »
|
|
Ein Hallo am Alle
ich habe diesen thread von Anfang an verfolgt, da auch mein mcHF mindestens einen von den beschriebenen Fehlern hat. Angefangen wurde der Beitrag ja von Marcus, der nach Reparatur seiner Hardware die Seitenband Unterdrückung hinbekommen hat, aber danach mit der Trägerunterdrückung nicht zufrieden war. Ulli hatte sich dem angeschlossen und über ein weiteres Problem, dem „Ploppen“ berichtet. Könnten wir nicht Andreas Vorschlag aufnehmen und die Gesamtproblematik in kleinere Bröckchen aufteilen, damit wir ggf. zielgerichteter vorgehen können. Es wurde meines Erachtens von 3 Problemen in diesem Gesamt-thread berichtet
1. unzureichende Trägerunterdrückung wie Markus sie festgestellt hat. Wobei der Träger je nach Einstellung der RX/TX Freq. Xlate -+ 6 oder 12 kHz neben der eigentlichen SSB Aussendung ausgesendet wird.
2. das Ploppen also die kurzfristige Aussendung eines Signals beim Betätigen der PTT Taste, die im Kontrollempfänger oder bei den QSL Partnern hörbar ist.
3. Das von Ulli beobachtete Phänomen, dass beim Betätigen der PTT Taste in seinem mcHF ein Klicken oder Ploppen direkt im Lautsprecher hörbar ist.
Der 3. Punkt scheint nur beim Ulli oder aber nur sehr selten aufzutreten, da es keine entsprechenden Rückmeldungen im Forum gab.
Punkt 1 und 2 treten auch bei meinem mcHF Vers 0.5 Firmware 1.2.0 auf. Deshalb habe ich mein Gerät nochmals mit Hilfe „hörender Software“ abgeglichen, da ich leider nicht mehr in der Lage bin nach Gehör abzugleichen. Im Ergebnis komme ich zu etwa gleichen Einstellungen wie vorher. Die Probleme 1 und 2 bleiben jedoch. Beim Abgleich habe sich gezeigt, dass eine RX und TX I/Q Phase und Verstärkungseinstellung nur bei RX/TX Freq. Xlate=0 möglich ist. Sowie RX/TX Freq. Xlate auf +- 6/12 kHz eingestellt ist, ist von dem durch geschlüpften“ Seitenband im Bereich >1 kHz nichts mehr zu hören bzw. zu sehen. Auch nicht im jeweils höherem ober niedrigerem Frequenzbereich wie es in der Abgleichanweisung angegeben ist. Bis etwa 600 Hz hört/sieht man das Seitenband , dies ist jedoch nicht mit der Phasen/Verstärkungseinstellung beeinflussbar.
4.  Des Weiteren ist beim AM Abgleich mit Einzelton aufgefallen, das es jeweils über oder unter der Sendefrequenz eine etwa gleichstarke Aussendung des AM Signals gibt und zwar bei der RX/TX Freq. Xlate Einstellung +-6kHz 12 kHz darunter oder darüber bei +-12kHz 24kHz darunter oder darüber.
Ich habe meinen softwaregesteuerten RX‘en nicht mehr getraut und deshalb meinen alten Drake 2B (alles analog) wieder flott gemacht und auch mit ihm die entsprechenden Signale nachweisen können. Nun sind meine RX‘en alles andere als Messgeräte und so kann ich keine genauen Pegel angeben, jedoch die Signale relativ zueinander beurteilen. Schön wäre es wenn wir uns der Probleme sukzessiv annehmen könnten um den Ursachen auf den Grund zu gehen. Ich will gerne, im Rahmen meiner Möglichkeiten, daran mitwirken.
73 Günter
|
|
 Logged
|
|
|
|
|
|
DC9LW
Neuling
Offline
Posts: 24
„OM“ im wahrsten Sinne des Wortes
|
|
Re:Probleme beim RX/TX-IQ-Ableich
« Reply #2 on: 05. December 2016, 18:41:31 »
|
|
Hallo Andreas
Punkt 1 und 2 treten auch bei meinem mcHF Vers 0.5 Firmware 1.2.0 auf.
73 Günter
|
|
Logged
|
|
|
|
|
|
DC9LW
Neuling
Offline
Posts: 24
„OM“ im wahrsten Sinne des Wortes
|
|
Re:Probleme beim RX/TX-IQ-Ableich
« Reply #4 on: 09. December 2016, 14:03:24 »
|
|
Hi Andreas
zurück aus einem Kurzurlaub an der Nordsee habe ich meinen mcHF auseinander genommen und gemessen.
zu 1 den T4 nachlelötet, kein sichtbarer Erfolg. Die Trägerunterdrückung liegt weiterhin bei etwa 30 db. Ist das für den mcHF normal?
zu 2 Da wurde ja von Dir ein Fehler im Codecs gefunden, wenn auch nicht alle davon betroffen sind.
zu 3 Ich habe einen weiteren mcHF erworben und er zeigt das Verhalten nicht, hier muss ich noch suchen worin der Unterschied besteht.
Fürs erste vielen Dank
73 Günter
|
|
Logged
|
|
|
|
|
|
DC9LW
Neuling
Offline
Posts: 24
„OM“ im wahrsten Sinne des Wortes
|
|
Re:Probleme beim RX/TX-IQ-Ableich
« Reply #6 on: 15. December 2016, 14:49:27 »
|
|
Hallo Andreas
Ich bin leider erst jetzt dazugekommen, die Messung durchzuführen. An allen Kondensatoren liegen bei Tune (1 Watt Singletone) etwa 180 mVpp Wechselspannung an. Dies ist ein sauberer Sinus mit einer Frequenz von etwa 11,26 KHz (ist mit meinen Equipment leider nicht genauer messbar). Was mich etwas irritiert hat sind die Angaben im Schaltplan, den dort steht was von 8Vpp? Mein mcHF kommt an diesem Punkten auf max 760 mV bei Fullpower. Die Sendefrequenz kann ich an den Kollektoren der Treiber ebenfalls als Sinus messen. Wenn ich Two Tone einschalte so ist die „Hüllkurve“ bis zu den Treiberausgängen sichtbar, am Senderausgang hat die „Hüllkurve“ jedoch in einer der Halbwellen eine Delle bzw. es fehlt etwa 1/4 dieser Halbwelle. Ich habe daher die Endtransistoren in Verdacht und habe sie ausgebaut und werde mir neue bestellen.
73 Günter
|
|
Logged
|
|
|
|
|
|
DC9LW
Neuling
Offline
Posts: 24
„OM“ im wahrsten Sinne des Wortes
|
|
Re:Probleme beim RX/TX-IQ-Ableich
« Reply #8 on: 15. December 2016, 19:05:15 »
|
|
Hallo Andreas

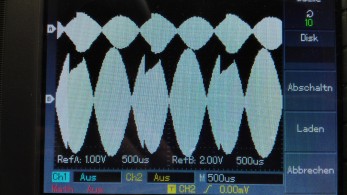

Du hattest wohl recht mit deiner Annahme was die Transistoren betrifft. Ich habe mal IRF510 Transistoren eingelötet (auf den niedrigen Bändern sollte die funktionieren) und die haben ein identisches Fehlerbild, was ich mir aber nicht erklären kann. Im Bild ist oben die Kollektorspannung eines Treibers unter die Kollektorspannung eines Endstufentransistors? Dieser Fehler tritt ab 1 Watt Ausgangsleistung auf und da ich vorher die Treiber ohne Endstufe gemessen habe, könnten es auch Rückwirkungen der Endstufe sein,oder?
vy 73
Günter
PS: die Spannungen an meinen mcHF sind bis zum Ausgang des T 5 identisch, soweit ich dies messen kann.
|
|
|
|
|
|
DC9LW
Neuling
Offline
Posts: 24
„OM“ im wahrsten Sinne des Wortes
|
|
Re:Probleme beim RX/TX-IQ-Ableich
« Reply #10 on: 16. December 2016, 11:10:08 »
|
|
Ja, die sind noch eingebaut, ich werde sie mal durch die Relaisschaltung ersetzen.
vy 73 Günter
|
|
Logged
|
|
|
|
DC9LW
Neuling
Offline
Posts: 24
„OM“ im wahrsten Sinne des Wortes
|
|
Re:Probleme beim RX/TX-IQ-Ableich
« Reply #11 on: 16. December 2016, 14:06:36 »
|
|
Hallo Andreas
Ja, es waren die Dioden! Nach deren Auslötung und dem Einbau der Originaltransistoren ist das Problem mit der Intermodulation beseitigt. Was die Trägerunterdrückung angeht, so komme ich bei beiden mcHFs nicht über -30/35db.

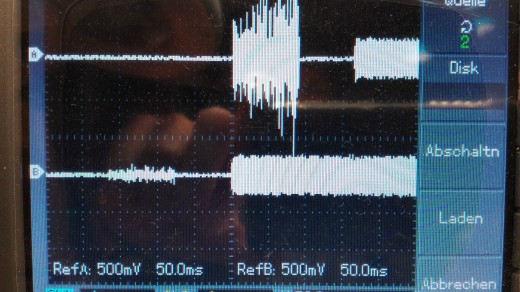

Was mir bei den Messungen am LM386 noch aufgefallen ist, die Signale TXE 90 und TXE 270 und nur die beiden, haben bei Einschalten des TX ein starkes Überschwingen (Bild, oben TXE 90/270 unten TXE 0/180) was wohl mitverantwortlich ist für das "Ploppen". Aber Ihr habe hierfür ja schon eine Lösung mit einer neuen Firmware gefunden.
vy 73 Günter
|
|
|
|
|
|
