Michael_K
Urgestein
 Offline
Posts: 638
Ich liebe dieses Forum!
|
 |
Re:Neue sinnvolle (daher sehr empfohlene) Modifikation
« Reply #1 on: 17. January 2017, 18:36:35 »
|
|

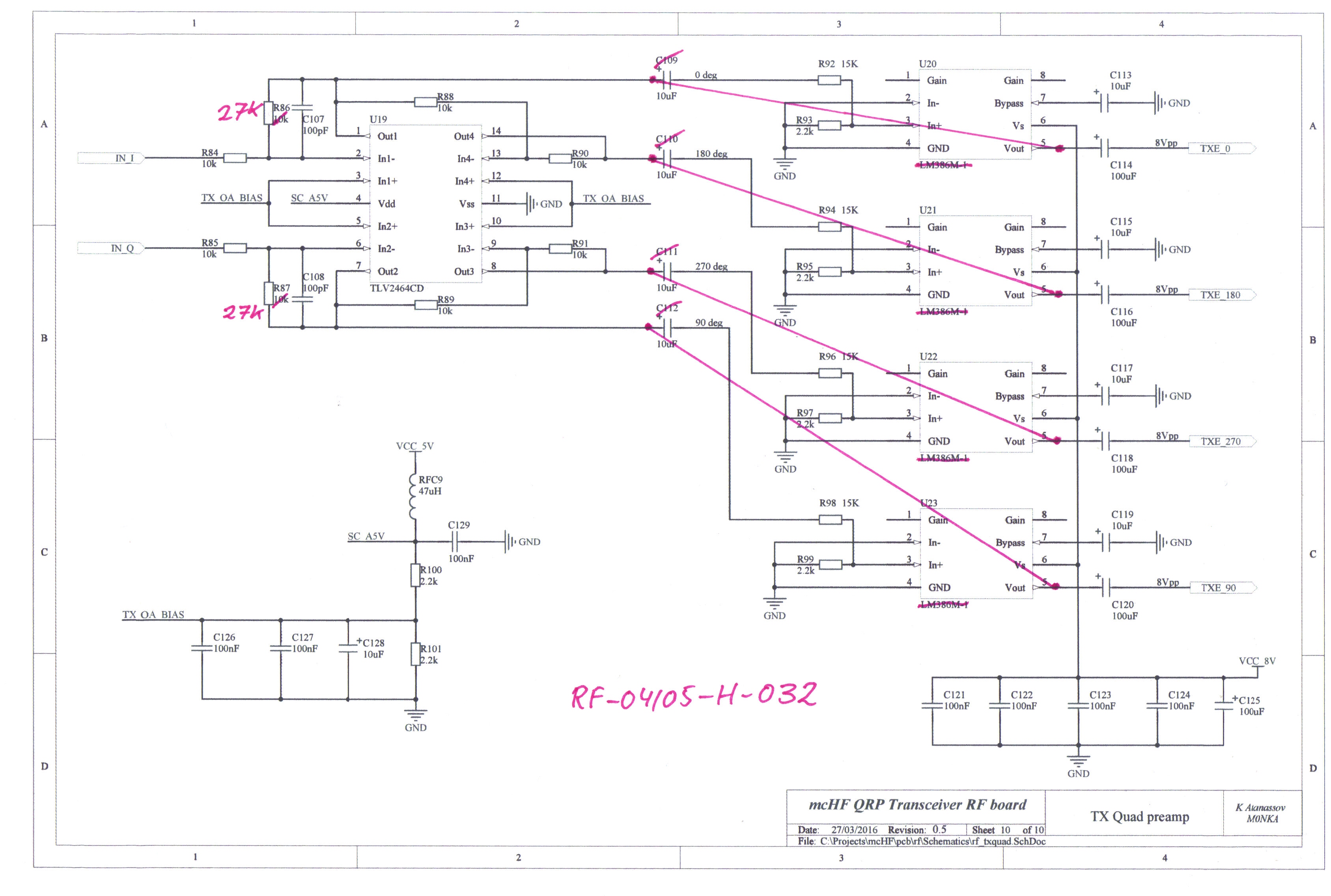

hier die mod als Schaltbild
Michael_K
|
|
|
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:Neue sinnvolle (daher sehr empfohlene) Modifikation
« Reply #3 on: 17. January 2017, 18:56:44 »
|
|
mache ich morgen;
muß erst mal mit dem "Vierbeiner" ne große Runde machen
Michael_K
PS: muß auch noch ne kleine Korrektur rein
|
|
 Logged
|
|
|
|
hb9ewy
schon länger dabei
Offline
Posts: 98
Ich liebe dieses Forum!
|
|
Re:Neue sinnvolle (daher sehr empfohlene) Modifikation
« Reply #4 on: 17. January 2017, 19:01:55 »
|
|
Hi,
ich betreibe den mcHF schon länger ohne die LM386 Treiber, ohne die Verstärkung von U19 mit R86/R87 erhöht zu haben.
Allerdings sind Endstufentreiber BFQ17 eingebaut, die PA hat also mehr Verstärkung. Ausgangsleistung auf allen Bändern von 10 Watt ist möglich.
Funktioniert bei mir einwandfrei. Das Phasenrauschen bei 20 kHz Signal Abstand hat sich durch diese Mod auf ca. -130 dBc/Hz verbessert.
Also ich sehe nur Vorteile in der Mod.
vy 73 de Yves
|
| « Last Edit: 18. January 2017, 06:14:36 by hb9ewy » |
Logged
|
|
|
|
|
|
db9mat
noch länger dabei
Offline
Posts: 104
Ich liebe dieses Forum!
|
|
Re:Neue sinnvolle (daher sehr empfohlene) Modifikation
« Reply #6 on: 17. January 2017, 21:37:35 »
|
|
Verstehe ich es richtig, dass mit den geänderten Widerständen auch der von Chris vorgeschlagene LNA vor dem PA Treiber entfällt? Das wäre ja fein!
73 DB9MAT/p
|
|
Logged
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:Neue sinnvolle (daher sehr empfohlene) Modifikation
« Reply #7 on: 18. January 2017, 04:15:15 »
|
|
@Andreas,
hier ist die jpg
Michael_K
|
|
|
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:Neue sinnvolle (daher sehr empfohlene) Modifikation
« Reply #9 on: 18. January 2017, 11:44:13 »
|
|
Hallo, allerseits...
dazu möchte ich auch gerne etwas Nützliches einbringen...
wenn man anstatt des TLV2464CD (U19) den AD8618 von Analog Devices und anstatt des OPA2350UA (U16) den AD8616 von Analog Devices verwendet, ist man allemal auf der sicheren Seite bezüglich Ausgangsleistung der OPAmps, der Geschwindigkeit sowie der Phasentreue...
die Bauteile sind pinkompatibel zu den ursprünglichen...
ich verwende sie auf der Mischerplatine meiner persönlichen Hardware-Lösung, dem "MiniTRIX" mit ausgezeichnetem Ergebnis..
vy 73,
Helmut
|
| « Last Edit: 18. January 2017, 12:35:55 by OE3HKC » |
Logged
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
peter_77
Urgestein
Offline
Posts: 735
THE mcHF and UHSDR forum !
|
|
Re:Neue sinnvolle (daher sehr empfohlene) Modifikation
« Reply #10 on: 18. January 2017, 14:35:59 »
|
|
Hast du dazu irgendwelche Referenzen oder Datenblätter die das belegen oder wo man vergleichen kann ??
|
|
Logged
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:Neue sinnvolle (daher sehr empfohlene) Modifikation
« Reply #11 on: 18. January 2017, 14:52:48 »
|
|
@Peter 77
habe mal recherchiert; beide Typen sind bei HBE gelistet (mit Datenblatt)
AD8616AR (1581952) 3,75€/Stk.
AD8618ARZ (1078279) 6,53€/Stk.
diese Typen bzgl. der Gehäuseform (jeweils SOIC)
Interessant wäre noch zu wissen die äußere Beschaltung (z. B. BIAS) wie da die Bauelementewerte aussehen
vy 73 aus Erfurt
Michael_K
|
|
Logged
|
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:Neue sinnvolle (daher sehr empfohlene) Modifikation
« Reply #12 on: 18. January 2017, 15:14:29 »
|
|
Hallo,
Voll kompatibel auch in Bezug auf BIAS, einfach IC's tauschen und das war's dann...
73, Helmut
|
|
Logged
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:Neue sinnvolle (daher sehr empfohlene) Modifikation
« Reply #13 on: 22. January 2017, 11:01:01 »
|
|
Hallo,

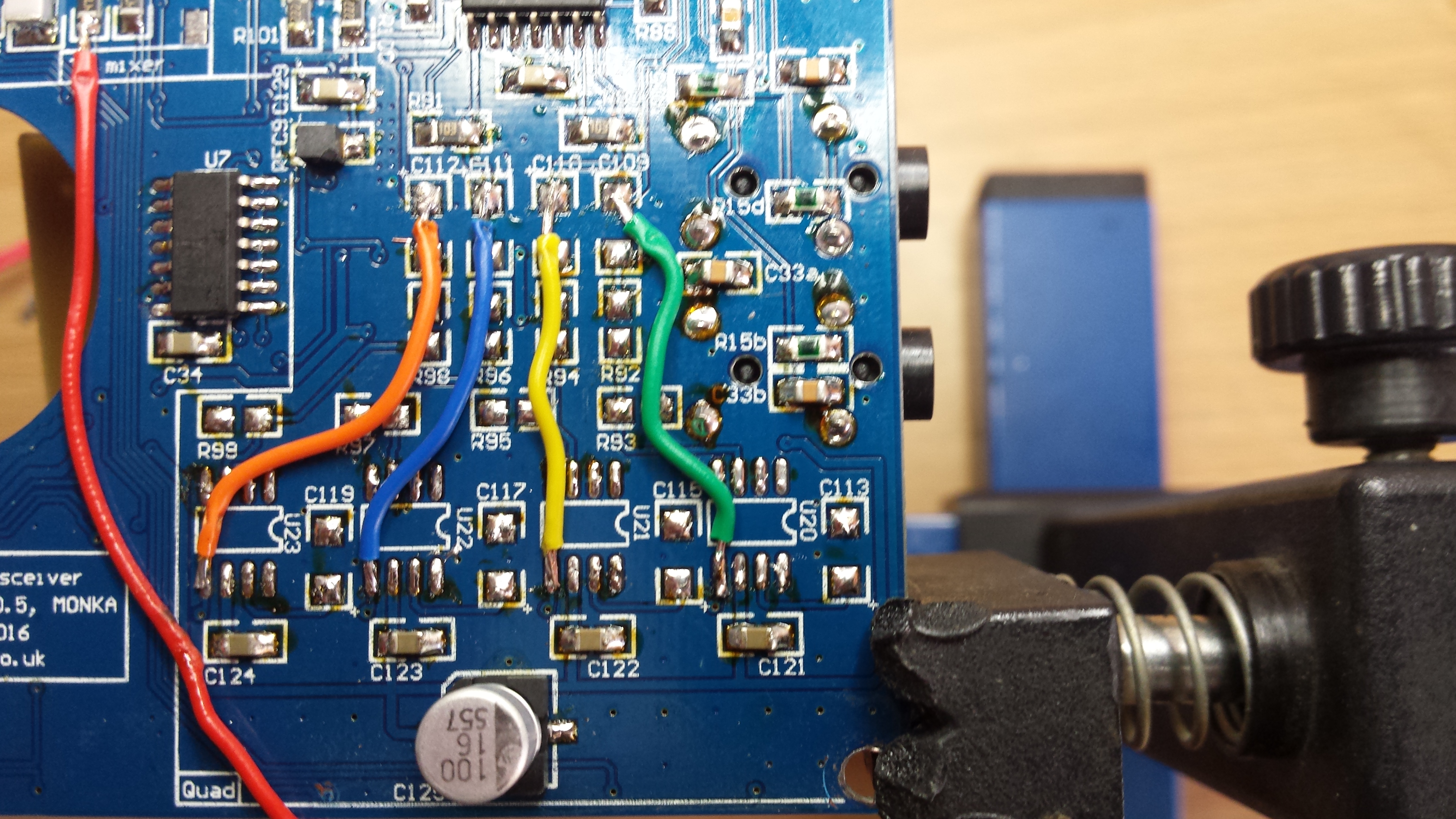

hier mal ein Bild der realisierten mod_rf-04/05-H-032
vy 73 und ein schönes WE
Michael_K
|
|
|
|
|
|
Author
RF-04_05-H-032.pdf
