mc_HF_v05 - Layoutfehler! - erledigt!
« on: 21. January 2017, 15:33:51 »
|
|
Von R18 geht der Leiterzug zum Pin8 des SI570. Direkt neben dem PIN8 durchtrennen. Der Leiterzug zum U11 Pin3/11 fehlt - Drahtbücke legen.
Möglicherweise gibt es verschiedene Platinenversionen.
73! Sven, DL7USM
|
| « Last Edit: 21. January 2017, 17:38:59 by DL7USM » |
 Logged
|
|
|
|
db9mat
noch länger dabei
Offline
Posts: 104
Ich liebe dieses Forum!
|
|
Re:mc_HF_v05 - Layoutfehler!
« Reply #1 on: 21. January 2017, 15:35:00 »
|
|
Gibt definitiv mehrere Platinenversionen. Bei meinem v0.5 Board gibt es die Verbindung nicht!
73
|
|
Logged
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:mc_HF_v05 - Layoutfehler!
« Reply #2 on: 21. January 2017, 16:01:20 »
|
|
ich habe rf-0.5 Rev. 16.02.2016; alles o.k.
73
|
|
Logged
|
|
|
|
DL7USM
Neuling
Offline
Posts: 18
Ich liebe dieses Forum!
|
|
Re:mc_HF_v05 - Layoutfehler!
« Reply #3 on: 21. January 2017, 16:13:05 »
|
|
ich habe meine Boards Anfang Januar bestellt und bekommen.
|
|
Logged
|
|
|
|
DL7USM
Neuling
Offline
Posts: 18
Ich liebe dieses Forum!
|
|
Re:mc_HF_v05 - Layoutfehler!
« Reply #4 on: 21. January 2017, 16:28:16 »
|
|

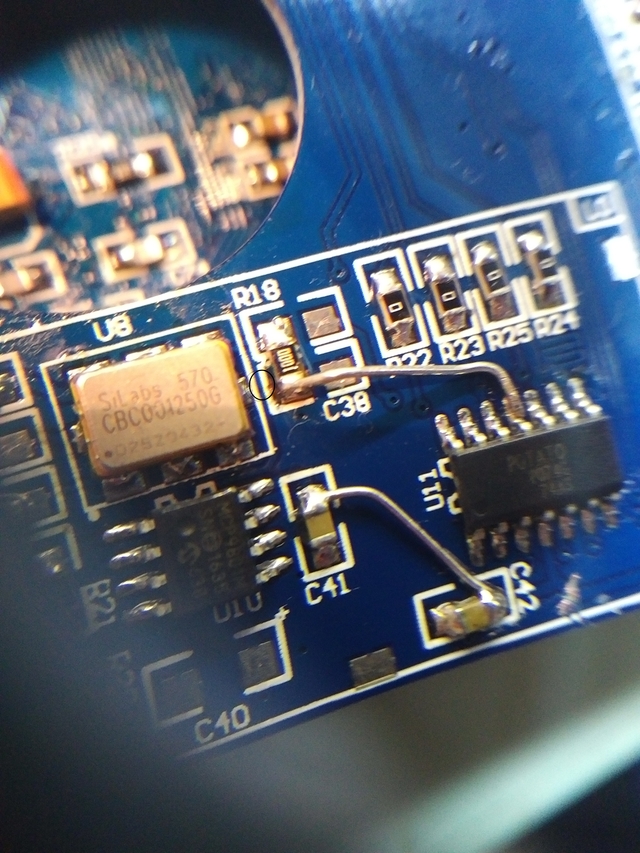

Hier noch ein Bild dazu. Links neben dem R18 (Kreis) den Leiterzug unterbrechen.
|
|
Logged
|
|
|
|
DL7USM
Neuling
Offline
Posts: 18
Ich liebe dieses Forum!
|
|
Re:mc_HF_v05 - Layoutfehler!
« Reply #5 on: 21. January 2017, 17:03:57 »
|
|
REV 0.5
Hier nochmal das Bild.
|
|
|
|
DL7USM
Neuling
Offline
Posts: 18
Ich liebe dieses Forum!
|
|
Re:mc_HF_v05 - Layoutfehler!
« Reply #6 on: 21. January 2017, 17:32:01 »
|
|
Jetzt wird es verrückt - bei mir steht selbiges Datum!
|
|
Logged
|
|
|
|
OE5RKM
Neuling
Offline
Posts: 39
Ich liebe dieses Forum!
|
|
Re:mc_HF_v05 - Layoutfehler!
« Reply #7 on: 21. January 2017, 17:35:03 »
|
|
Hallo
bei meinem Board vo5
Datum 16.02.2016
bezogen 10/2016
Leiterbahnen korrekt - Verbindung zu U11 OK
auf dem Foto von DL7USM ist R 18 nicht richtig positioniert --Pin8 des SI570 geht auf C38 Pad !!!!!
73 rudi
|
| « Last Edit: 21. January 2017, 18:04:56 by OE5RKM » |
Logged
|
|
|
|
DG8YGW
positron
schon länger dabei
Offline
Posts: 93
|
|
Re:mc_HF_v05 - Layoutfehler!
« Reply #8 on: 21. January 2017, 17:35:56 »
|
|
Hallo,
sieht ja eher so aus als ob R18 nicht richtig bestückt ist
|
|
Logged
|
Ralf, DG8YGW
JO31LM DOK L03
|
|
|
DL7USM
Neuling
Offline
Posts: 18
Ich liebe dieses Forum!
|
|
Re:mc_HF_v05 - Layoutfehler!
« Reply #9 on: 21. January 2017, 17:37:59 »
|
|
Guten Morgen, Sven...
Jetzt sehe ich es auch....
|
|
Logged
|
|
|
|
peter_77
Urgestein
Offline
Posts: 735
THE mcHF and UHSDR forum !
|
|
Re:mc_HF_v05 - Layoutfehler! - erledigt!
« Reply #10 on: 21. January 2017, 20:04:56 »
|
|
R18 falsch (90 Grad) und C38 fehlt vollständig wie auch C40. Da meckert der mcHF natürlich !
|
| « Last Edit: 21. January 2017, 20:05:48 by peter_77 » |
Logged
|
|
|
|
