Probleme auf 80/160
« on: 06. February 2017, 08:47:49 »
|
|
Huhu,
nachdem ich letzte Woche einige Mods vorgenommen habe (Relais, Potato, BFQ18A, Fairchild-Schalter im TX-Pfad) habe ich gestern den T7 auf 2:4 umgewickelt. Seit dem habe ich auf 80 und 160 ein ganz komisches Leistungsproblem: Es kommen beim Tunen so im Bereich 0.5-1W raus, auch auf full power. Gehe ich dann während ich noch Tune ins PA-Menü und drehe den Gain auf, so steigt die Leistung recht linear an, bis sie irgendwann sprungartig auf >>10W steigt. Nun kann ich wieder auf den ursprünglichen Wert zurück drehen, um 5W bzw. 10W zu erreichen. Schalte ich das Tunen aus geht das Spiel wieder von vorne los  Ich bin relativ ratlos.
Zu den Eckdaten: Daily vom 25. Januar, RF v0.5, an Modifikationen bisher das oben geschriebene. Habe T7 auf 2:3 zurück gewickelt, selbes Problem, jetzt wieder 2:4, da auf den anderen Bändern die Ausgangsleistung so ein Stück höher ist. Die Spulen vom 80m-Tiefpass habe ich überprüft (neu gewickelt und verlötet), die Relais schalten auch wie gewünscht. Zu hülf! Hat jemand vielleicht eine Idee?
Danke & einen guten Wochenanfang,
Mathis DB9MAT
|
|
 Logged
|
|
|
|
|
|
db9mat
noch länger dabei
Offline
Posts: 104
Ich liebe dieses Forum!
|
|
Re:Probleme auf 80/160
« Reply #2 on: 06. February 2017, 12:31:47 »
|
|
Nein, wie gesagt, RX/TX ist auf Relais umgebaut.
Viele Grüße,
Mathis
|
|
Logged
|
|
|
|
|
|
db9mat
noch länger dabei
Offline
Posts: 104
Ich liebe dieses Forum!
|
|
Re:Probleme auf 80/160
« Reply #4 on: 06. February 2017, 13:41:40 »
|
|
Ich bin mir nicht sicher, ob du das ursprüngliche Problem verstanden hast: Ich bekomme beim Tunen (bzw. auch beim "normalen" Senden) quasi keine Ausgangsleistung (0.5-1W bei Full, 0.2-0.5W bei 5W eingestellt), bis ich den TX Gain einmal richtig doll hochdrehe, bis die Ausgangsleistung "ausrastet", und dann wieder zurück auf den ursprünglichen Wert für 5W bzw. Full. Das muss bei jedem Sendevorgang passieren.
|
|
Logged
|
|
|
|
Gerhard DO3GDW
schon länger dabei
Offline
Posts: 55
Ich liebe dieses Forum!
|
|
Re:Probleme auf 80/160
« Reply #5 on: 06. February 2017, 14:00:04 »
|
|
Hallo Mathis!
Das Gleiche hatte ich auch, dass beim Einstellen der Leistung 5W + Full über das Menü plötzlich sprunghaft die Leistung anstieg >>10Watt. Der Automatiktuner an der Antenne (auf dem Boden) ließ sich nicht mehr abstimmen, die Übertrager T6, T7 und die Endstufen-Mosfets (Q5/Q6) wurden heiß! Die Stromaufnahme stieg teilweise bis auf 3,5 A.
Hatte die Enstufentransistoren ausgelötet und getestet, aber sie waren OK.
Bei mir war es aufgetreten, nachdem ich die beiden Treibertransistoren Q3/Q4 DXT3150 gegen BFQ18A getauscht hatte.
RX/TX-Relaisumschaltung hatte ich zu einem früheren Zeitpunkt schon gemacht.
Dann habe ich einem Zug
- T5 auf 3W:1/1W,
- T7 auf 2W:4W,
- RFC5+6 auf Binokular BN43-2402 4W, 0,3CuL (26µH)
- RFC8 auf 14W/ 0,8CuL (auf FT50-43) und die
- Gate-Widerstände R81/R82 von 220 auf 150Ohm geändert.
Dann war alles wieder OK! Seitdem kann ich wieder die Leistungen 5Watt + Full (11-12Watt) im Menü einstellen. Lediglich auf dem 10m-Band komme ich über max. 6Watt nicht hinaus. Im

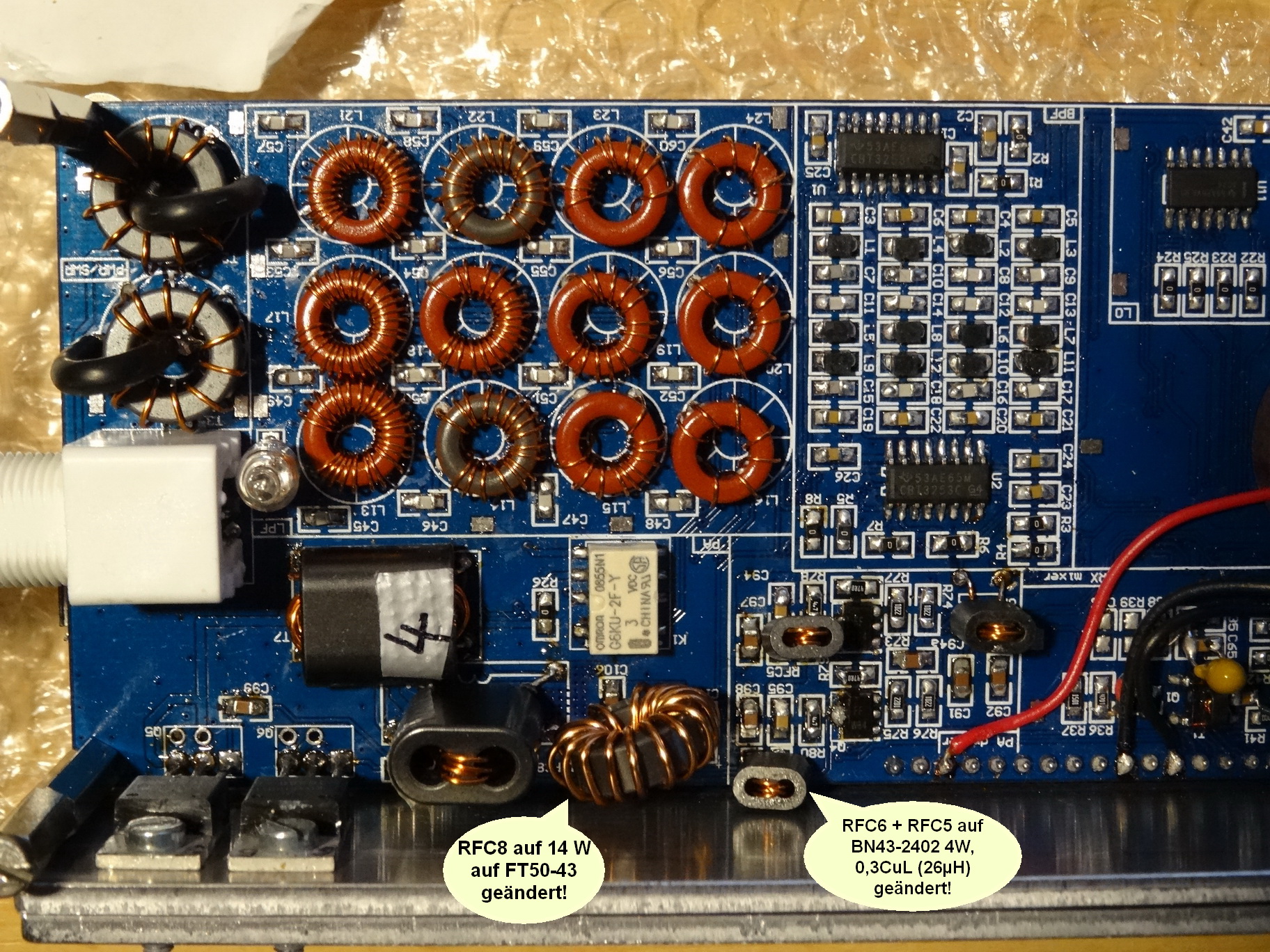

Ich denke die entscheidende Änderungen waren RFC5, RFC6, RFC8 (s.Foto) und R81/82!
|
vy 73,
Gerhard
|
|
|
Gerhard DO3GDW
schon länger dabei
Offline
Posts: 55
Ich liebe dieses Forum!
|
|
Re:Probleme auf 80/160
« Reply #6 on: 06. February 2017, 14:22:34 »
|
|

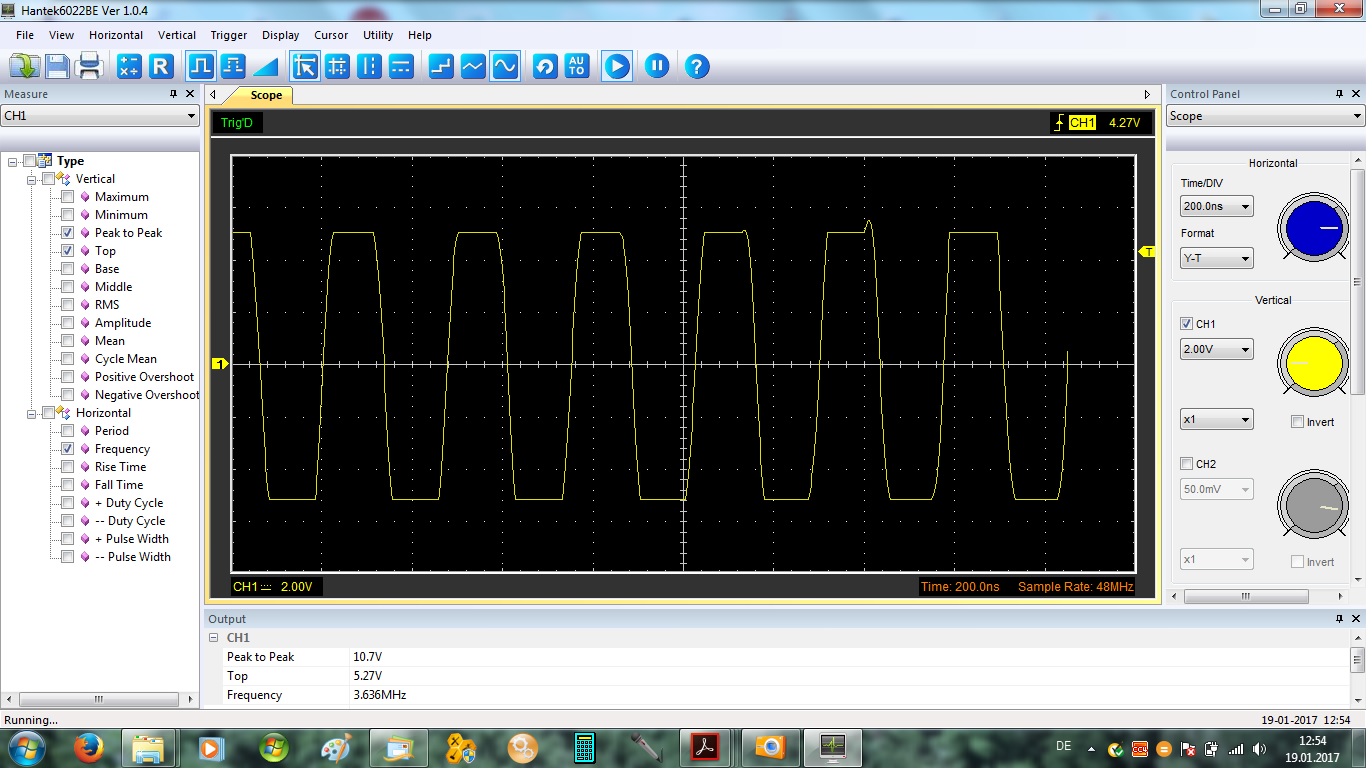

Vor der umfangreichen Änderung habe ich mit dem Oszilloskop an den Endstufen-Gates und an einem Lastwiderstand 50Ohm (20 Stk, 1000kOhm parallel, Metallschicht) am Ausgang des SWR/Wattmeters kontrolliert. Hier zeigte sich keine Sinusschwingung, sondern Rechteck.
|
vy 73,
Gerhard
|
|
|
Gerhard DO3GDW
schon länger dabei
Offline
Posts: 55
Ich liebe dieses Forum!
|
|
Re:Probleme auf 80/160
« Reply #7 on: 06. February 2017, 14:28:02 »
|
|
Vielleicht auch die beiden Kondensatoren C99/100 (100nF/100V) mit in die Kontrolle einbeziehen (bei mir hatte der C99 einen Lötfehler (evtl. Schluss)).

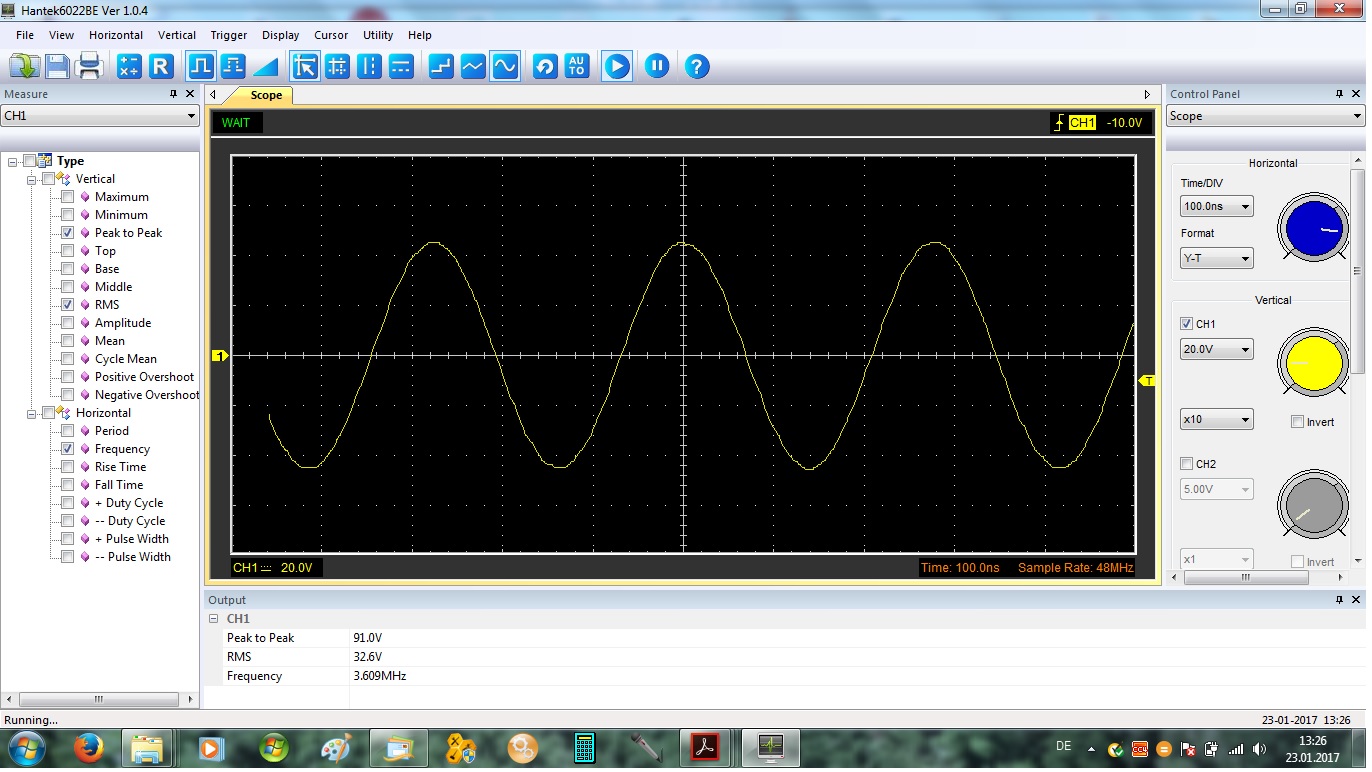

Hier das Oszillogramm nach der umfangreichen Änderung an 50Ohm Lastwiderstand am SWR/Watt-Meter:
|
vy 73,
Gerhard
|
|
|
db9mat
noch länger dabei
Offline
Posts: 104
Ich liebe dieses Forum!
|
|
Re:Probleme auf 80/160
« Reply #8 on: 06. February 2017, 14:37:46 »
|
|
Oha, okay! Hattest du die Probleme auch nur auf 80(/160), oder auch auf den höheren Bändern?
Ich werde das mal probieren, mist, ich habe mir vor der letzten Reichelt-Bestellung noch überlegt, ob ich noch eine Hand voll BN43-2402 mit bestelle  Naja, wird das jetzt eben nachgeholt.
Vielen Dank schon mal & viele Grüße
|
|
Logged
|
|
|
|
Gerhard DO3GDW
schon länger dabei
Offline
Posts: 55
Ich liebe dieses Forum!
|
|
Re:Probleme auf 80/160
« Reply #9 on: 06. February 2017, 15:02:54 »
|
|
Ja, ich hatte die Erscheinung auf allen Bändern.
Bei mir trat vor der Änderung auch noch folgendes "Phänomen" auf:
Beim Antasten der Kollektoren der Treibertransistoren (Q3/5, BFQ18A) bereits nur mit einer Messspitze (o. Leitung) bei kleiner eingestellter Leistung (<5W), stieg dann die Ausgangsleistung am Instrument ofort auf ca. 10W an. Ich konnte mir das nicht erklären. Schwingneigung der Endstufe, nehme ich an!

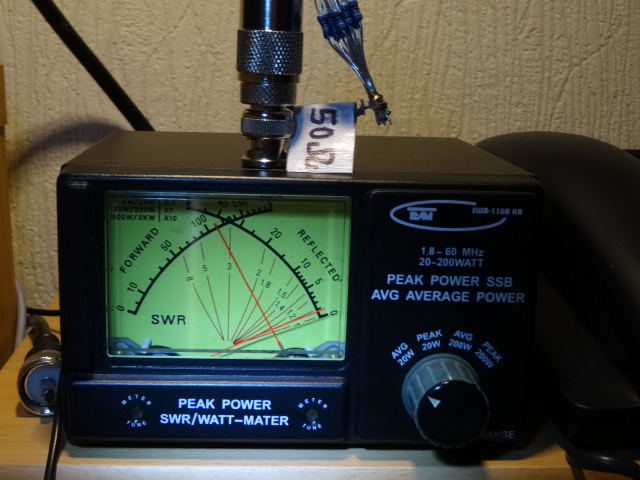

Jetzt nach der Änderung sieht das z.B. auf dem 80m-Band (und übrigen Bändern, außer 10m) am SWR/Watt-Meter eingestellt auf "FULL" bei abgestimmtem Automatiktuner so aus: 11Watt (s.Foto).
Oben zu sehen der Selbstbau-Lastwiderstand 50Ohm. Als mit dem Automatiktuner keine Abstimmung mehr möglich war, war das Teil eine gute Alternative.
|
vy 73,
Gerhard
|
|
|
db9mat
noch länger dabei
Offline
Posts: 104
Ich liebe dieses Forum!
|
|
Re:Probleme auf 80/160
« Reply #10 on: 07. February 2017, 12:33:25 »
|
|
Alles klar. Bei mir tritt es ja nur auf 80 und 160 auf, aber mal schauen, vielleicht (hoffentlich) ist es ja das gleiche. Habe jedenfalls mal die benötigten Kerne bestellt und werde dann fröhlich wickeln.
Hast du noch eine Anleitung für den modifizierten T6? Das kann ich mir gerade noch nicht vorstellen, wie der gewickelt wird.
EDIT: Ich meinte natürlich T5, dann wird wieder ein Schuh draus. Da dann statt 4W/1+1W nur 3W/1+1W?
Danke,
Mathis DB9MAT
|
| « Last Edit: 07. February 2017, 12:35:09 by db9mat » |
Logged
|
|
|
|
Gerhard DO3GDW
schon länger dabei
Offline
Posts: 55
Ich liebe dieses Forum!
|
|
Re:Probleme auf 80/160
« Reply #11 on: 07. February 2017, 13:34:39 »
|
|
Zur T5-Änderung:
Habe nochmal nachgesehen. Auf den Kern BN43-2402 habe ich
Primär 3 Windungen und
Sekundär 4 Windungen (2x2) mit Mittelanzapfung aufgebracht (etwas anders als gestern von mir beschrieben).
Prinzipiell ausgeführt, wie in der "transformers_winding.pdf"
Die Änderung ist beschrieben unter Modifikationen RF-04-N-015 (v. Andreas):
(https://www.amateurfunk-sulingen.de/mchf-projekt/modifikationen#start)
"Um mehr Sendeleistung zu erhalten, wird der kleine SMD-Übertrager T5 durch einen der kleinen Binokulare BN43-2402 ersetzt. Die Primärwicklung muss 5 Windungen CuL 0,3mm erhalten, die Sekundärwicklung erhält 4 Windungen 0,3mm CuL mit einer Mittenanzapfung."
Muss aber mit Erschrecken feststellen, dass ich primär nur 3 Windungen statt 5 aufgebracht habe?? (Vielleicht hatte ich es ja auch an einer anderen Stelle im Forum so gefunden?). Der Kern ist ziemlich vollgewickelt. Letzte Windung waren schon schwierig einzufädeln.
Ich lasse es so, werde es nicht ändern, denn es funktioniert.
|
vy 73,
Gerhard
|
|
|
db9mat
noch länger dabei
Offline
Posts: 104
Ich liebe dieses Forum!
|
|
Re:Probleme auf 80/160
« Reply #12 on: 09. February 2017, 21:37:14 »
|
|
Sooo, heute kamen die Kerne an. Habe die Chokes RFC5,6,8 ausgetauscht und siehe da - das Verhalten ist weg! T5 habe ich so gelassen, da ich die 5 Windungen absolut nicht auf den Kern drauf bekommen habe und es mit Tausch der Chokes schon gepasst hat Nun auf allen Bändern 10W bis auf bei 10m, dort nur so 6 - genau wie bei dir Gerhard!
Muss ja gestehen, dass ich anfangs sehr skeptisch war, ob Schwingungen das Problem sind, aber siehe da, ihr hattet recht! Sorry, Andreas, falls ich am Anfang etwas komisch reagiert habe!
Vielen Dank noch mal! Vy 73 de Mathis DB9MAT
|
|
Logged
|
|
|
|
|
|
db9mat
noch länger dabei
Offline
Posts: 104
Ich liebe dieses Forum!
|
|
Re:Probleme auf 80/160
« Reply #14 on: 10. February 2017, 09:11:10 »
|
|
Ich habe https://www.reichelt.de/Kupferlackdraht/KUPFER-0-3MM/3/index.html?ACTION=3&GROUPID=4484&ARTICLE=9615&OFFSET=16& diesen Draht hier. 1+1/4 Windungen (wie im "originalen" winding guide empfohlen) habe ich wunderbar drauf bekommen, 2+2/5 weiß ich nicht, wie das gehen soll.. Ich habe schon ordentlich gezurrt und die Windungen sehr nah bekommen. Es wird aber schon immer noch der BN43-2402 genommen und kein größerer, oder?
Viele Grüße,
Mathis
|
|
Logged
|
|
|
|
