Topic: Uhr-Mod (Read 3580 times)
|
|
DL4HUF
noch länger dabei
 Offline
Posts: 197
Ich liebe dieses Forum!
|
 |
Uhr-Mod
« on: 26. February 2017, 19:01:00 »
|
|
Hallo
Ich habe mich heute mal an der Uhr-Mod versucht.
Allerdings gelingt es mir nicht.
Der Tipp-Fehler auf der Mod-Seite (Tasten M1 und F3) ist ja dank Bild kein Problem.
Am Ping 6 des STM habe ich 3,2V, aber der Button-Test erscheint nicht.
Es wird zwar nach dem 2. Start im Info-Menü bei
Batterie ein yes angezeigt, aber das wars.
Hmm, nun nach einem weiteren Buttentest mit einer anderen Taste bootet er nur noch in
den Buttentest 100
Egal ob ich Vbat an oder ab mache.
Jetzt habe ich mal den Quarz kurzgeschlossen -> bootet wieder in den normalen Betrieb
mit "Backup RAM Batterie = yes".
Heißt das der Quarz schingt nicht (sind 2 verschiedene Uhren-Quarze und 2x 9.1p nach Masse.) ?
Und das ist die Voraussetzung das die Tasten M1 und F3 umgemappt werden ?
Gruß Ronald
Edit: Firmware 1.5.9 25.2 2017 14:52:36
|
| « Last Edit: 26. February 2017, 19:07:55 by DL4HUF » |
 Logged
|
|
|
|
DB4PLE
positron
Urgestein
Offline
Posts: 1278
|
|
Re:Uhr-Mod
« Reply #1 on: 26. February 2017, 19:16:03 »
|
|
Hallo,
die Buttons werden umgeschaltet, wenn die Uhr läuft. Vorher nicht.
Du hast "RTC Start" aufgerufen, sonst läuft die Uhr nicht (und die Buttons werden nicht umgeschaltet, siehe oben)?
EDIT:
Die deutsche Modseite ist leider nicht sehr gut, das Wiki ist (zwar englisch, aber wozu gibt es Google-Translate) korrekter (weil von mir mit den aktuellen Änderungen aktualisiert):
https://github.com/df8oe/mchf-github/wiki/Recommended-Modifications#ui-0405-n-031-enable-stm32-real-time-clock
73
Danilo
73
Danilo
|
| « Last Edit: 26. February 2017, 19:22:02 by DB4PLE » |
Logged
|
|
|
|
DL4HUF
noch länger dabei
Offline
Posts: 197
Ich liebe dieses Forum!
|
|
Re:Uhr-Mod
« Reply #2 on: 26. February 2017, 19:39:15 »
|
|
Ok, also ist die Anleitung nicht mehr ganz aktuell:
Noch mal auf Anfang:
Batterie ab, 2x neu mit Pause gebootet
Und so die Schritte zu aktivieren :
Batterie dran -> booten -> im Menü steht noch "Batterie N/A".
Ausschalten -> einschalten -> im Menü steht jetzt "Batterie yes"
Nun sind im Debug-Menü 2 neue Einträge sichtbar RTC Start wählen.
Der mcHF bootete bei mir neu mit flackernder Frequenzanzeige aber Uhr.
Nach noch mal aus/einschalten ist die Uhr nun da und im Debug-Menü sind weitere RTC-Einträge zum Stellen vorhanden.
73 de Ronald
|
|
Logged
|
|
|
|
DL4HUF
noch länger dabei
Offline
Posts: 197
Ich liebe dieses Forum!
|
|
Re:Uhr-Mod
« Reply #3 on: 26. February 2017, 20:01:34 »
|
|

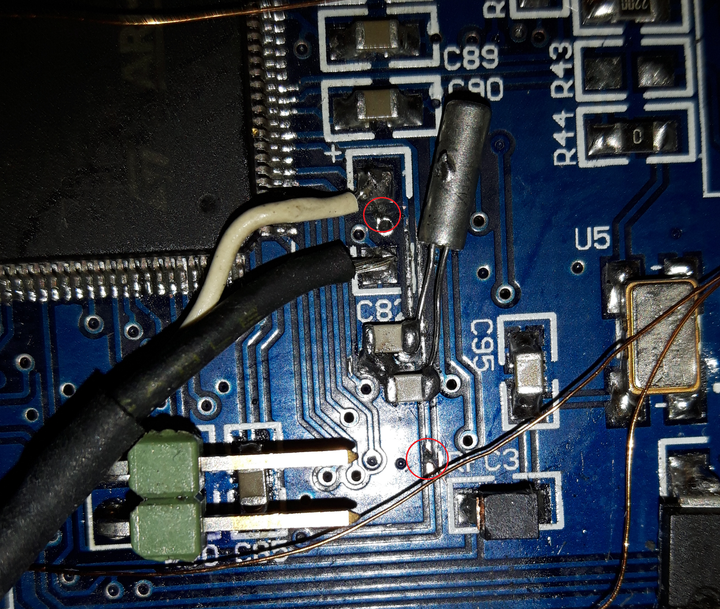

Hier noch ein Bild von meinem Mod mit einem alten Uhrenquarz.
An den beiden roten Kreisen ist der Leiterzug durchgekratzt.
Für die dritte Stelle habe ich den Knick unterhalb C58 gewählt da ich den Platz neben dem Quarz für die beiden C´s brauchte.
Der Leiterzug zu C58 geht dort auf eine Durchkontaktierung.
Die beiden C´s bei mir sind 9.1p, waren gerade da ...
|
|
|
|
|
|
DL4HUF
noch länger dabei
Offline
Posts: 197
Ich liebe dieses Forum!
|
|
Re:Uhr-Mod
« Reply #5 on: 27. February 2017, 19:08:06 »
|
|
Danke Andy
Ich lese zwar alle Beiträge, aber man kann sich nicht alles merken
Inzwischen hatte ich es ja hinbekommen.
Ob mein Quarz an Masse muss weiß ich nicht.
Mit RTC Calib. = -5ppm geht die Uhr schon recht genau.
73 de Ronald
|
|
Logged
|
|
|
|
hb9trt
Urgestein
Offline
Posts: 649
Ich liebe dieses Forum!
|
|
Re:Uhr-Mod
« Reply #6 on: 28. February 2017, 21:29:17 »
|
|
Hallo Thomas,
Was passiert, wenn man den trotzdem an Masse hängt?
Gruss
Reto
|
|
Logged
|
|
|
|
hb9trt
Urgestein
Offline
Posts: 649
Ich liebe dieses Forum!
|
|
Re:Uhr-Mod
« Reply #7 on: 01. March 2017, 06:58:58 »
|
|
Ok, habe nämlich auch noch solche gefunden, der andere (kantige, goldige von Farnel läuft ja daneben) habe ich mal durch einen solchen ersetzt, wird nun aber gar nichts mehr erkannt. Muss die Flickstelle nun wohl nochmals genauer anschauen. Vielleicht nicht sauber verbunden. Nicht mal die Batterie wird erkannt.
|
|
Logged
|
|
|
|
peter_77
Urgestein
Offline
Posts: 735
THE mcHF and UHSDR forum !
|
|
Re:Uhr-Mod
« Reply #8 on: 15. April 2017, 16:57:00 »
|
|
Ich habe heute die RTC Uhr Mod in ein Ver. 0.6 Board eingebaut und es leider nicht zum Laufen gebracht.
Alle Verbindungen gem. Bechreibungen getrennt bzw. neu gezogen. Vorher überprüft auf SPI umgebaut.
Steckt man die Batterie an wird nach den 2ten Einschalten "RAM Backup Battery" erkannt und geht auf Yes.
Dannach kann man "RTC Start" auf Do it! ausführen und der mcHF bootet neu.
Das "Do it!" auszuführen ist allerdings sehr zäh. Man muss den Drehgeber ca. 3 volle Umfrehungen drehen um den Reboot auszulösen. Das "normale" Menü geht gewohnt schnell.
Soweit so gut. Uhrenanzeige erscheint nach dem Reboot, steht aber fest auf 00:00:00
Will man die Uhr setzen im Setup geht das nicht.
Die Einstellungen für Std. Min. Sek. kann man max. auf "1" hochdrehen und auch das geht wie oben sehr zäh. Erst nach 3 vollen Umdrehungen des Drehgebers springt die Einstellung von 0 auf 1 höher geht es nicht bei den Einstellungen auch wenn man 10mal dreht . Springt man raus und wieder ein setzen sich die Uhrzeiteinstellungen automatisch wieder auf 0 ohne das man was macht.
RTC Reset wird nur mit einem grünen Done! quittiert auch das wieder sehr zäh.
Quarztausch hat nichts gebracht. Verwendeter Quarz:
https://www.reichelt.de/Uhrenquarze-SMD-Gehaeuse/32-768-MS3V-12-5/3/index.html?ACTION=3&LA=446&ARTICLE=85044&GROUPID=4005&artnr=32%2C768+MS3V-12%2C5&SEARCH=MS3V-T1R
In einem Ver. 0.5 Board rennt der gleiche Quarz fehlerlos.
Was interessant ist:
Ich kann die Batterie ziehen bzw. komplett entfernen, boote wie oben 2mal und dann wird mir im System auch wieder "RAM Backup Battery" Status mit "Yes" angezeigt obwohl gar keine Batterie da ist
Der Pluspool von C82 ist aber definitiv getrennt von der 3.3V Bordversorgung. und der + Pool der Batterie liegt definitiv an Vbat an der MCU. (mit dem Durchgangsprüfer ausgeklingelt)
Was geht da schief ?? Bzw. wie erkennt der mcHF eigentlich ob da ne Batterie dran ist oder nicht ?? Vorher war ja Vbat auch immer fest auf 3,3V.
|
| « Last Edit: 15. April 2017, 17:06:09 by peter_77 » |
Logged
|
|
|
|
DB4PLE
positron
Urgestein
Offline
Posts: 1278
|
|
Re:Uhr-Mod
« Reply #9 on: 16. April 2017, 08:36:08 »
|
|
Hallo Peter,
dein Quartz schwingt nicht auf dem V0.6 Board. Dann treten alle beschriebenen Symptome auf. Es ist also ein Hardwareproblem.
Prüfe nochmal genau, ob alles korrekt verdrahtet ist. Sind ja nur 2 Leitungen vom Prozessor und 1x Masse, da dein Quartz ja direkt am Gehäuse auf Masse gelegt werden kann (und muss).
Warum ohne Batterie auch Backup RAM Batterie erkannt wird:
Die Firmware schreibt einen speziellen Wert in den RAM und schaut beim nächsten Start nach, ob der noch da ist -> ja, dann RAM Backup.
Warum geht das manchmal auch ohne Batterie: Die Restspannung der Kondensatoren reicht noch eine Weile, um den testweise im RAM gespeicherten Wert zu halten, der Datenerhalt ist bis 1.5V runter oder so garantiert. Nach ein paar Minuten / Stunden sollte da alles weg sein, und dann weiss der mcHF auch, das er keinen Backup RAM hat und schreibt wieder den Wert rein und schaut beim nächsten Start nach. Startet man aber vorher, sieht es wie eine Batterie vorhanden aus, da der Wert noch da ist.
Dementsprechend ist die Erkennung nicht bei allen sehr zuverlässig.
73
Danilo
|
|
Logged
|
|
|
|
peter_77
Urgestein
Offline
Posts: 735
THE mcHF and UHSDR forum !
|
|
Re:Uhr-Mod
« Reply #10 on: 16. April 2017, 11:21:53 »
|
|
Hallo Danilo,
Danke fürs Feedback. Ich habe das schon geahnt, denn auch wenn man oszillografiert an einem Quarz Beinchen ist da nichts zu sehen. Der Port (PC 15) wechselt immer nur den Pegel beim Booten mehr nicht
Ich habe einen 2ten baugleichen Quarz eingesetzt aber keine Änderung....
Alles mit dem Ohmmeter sauber durchgeklingelt vom Quarz Beinchen direkt auf die MCU Pins 8 und 9 (PC 14 und 15) und auf Verbindung geprüft ebenso die Trennung der Leiterbahnen, das passt alles.
Das der Quarz der einwandfrei in der Ver. 0.5 rennt in der 0.6 nicht rennt mag ich nicht glauben zumal die Beschaltung identisch ist. Das 2 fabrikneue Quarze defekt sind aber auch nicht so wirklich.
Oder alles mal rückgängig machen und sehen ob einer der MCU Ports PC 14 15 defekt ist was dann sehr böse wäre... Drin ist eine F407VGT6
Fazit: Wohl weitersuchen....
|
| « Last Edit: 16. April 2017, 11:27:17 by peter_77 » |
Logged
|
|
|
|
BO_Andy
Urgestein
Offline
Posts: 726
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:Uhr-Mod
« Reply #11 on: 16. April 2017, 11:54:07 »
|
|
HAlle Peter wenn du magst kann ich dir mal einen andren Quarz zukommen lassen ich habe die gleiche kombo wie du nur mit einen anderen Quarz. Vielleicht ist mag deine MCU den Quarz nur nicht
LG BO_Andy
|
| « Last Edit: 16. April 2017, 12:52:03 by BO_Andy » |
Logged
|
|
|
|
DB4PLE
positron
Urgestein
Offline
Posts: 1278
|
|
Re:Uhr-Mod
« Reply #12 on: 16. April 2017, 13:26:00 »
|
|
Hallo Peter,
Hallo Danilo,
Danke fürs Feedback. Ich habe das schon geahnt, denn auch wenn man oszillografiert an einem Quarz Beinchen ist da nichts zu sehen. Der Port (PC 15) wechselt immer nur den Pegel beim Booten mehr nicht
Ich habe einen 2ten baugleichen Quarz eingesetzt aber keine Änderung....
Alles mit dem Ohmmeter sauber durchgeklingelt vom Quarz Beinchen direkt auf die MCU Pins 8 und 9 (PC 14 und 15) und auf Verbindung geprüft ebenso die Trennung der Leiterbahnen, das passt alles.
Das der Quarz der einwandfrei in der Ver. 0.5 rennt in der 0.6 nicht rennt mag ich nicht glauben zumal die Beschaltung identisch ist. Das 2 fabrikneue Quarze defekt sind aber auch nicht so wirklich.
Oder alles mal rückgängig machen und sehen ob einer der MCU Ports PC 14 15 defekt ist was dann sehr böse wäre... Drin ist eine F407VGT6
|
|
Unter Umständen schwingt der Quartz nicht an, weil die Kapazitäten nicht passen, eigentlich sollte man etwas geringere Kapazitäten verwenden (6,5pF). Aber bei mir funktioniert es genau mit diesem Quartz.
Hast Du auch die Verbindung Masse Quartzgehäuse geprüft? Und auch auf Schluss Masse /PC14? PC15 hat keinen Schluss, sonst wäre ja kein Signalwechsel sichtbar.
73
Danilo
|
|
Logged
|
|
|
|
peter_77
Urgestein
Offline
Posts: 735
THE mcHF and UHSDR forum !
|
|
Re:Uhr-Mod
« Reply #13 on: 18. April 2017, 07:41:13 »
|
|
Andy, Danilo. Danke fürs Feedback. Das mit dem Masseschuss PC14 / 15 checke ich gleich nochmal.
Ich befürchte auch das der Quarz da irgendwie nicht anschwingt.
Danilo, ich kann bei Reichelt nochmal einen (oder mehrere) mit entsprechend weniger Kapazität ordern.
Weisst du ob die MS1V und die MS3V Reihe dort alle eine interne Kapazität haben ??
Andy, wo hast du deinen Quarz bezogen ??
|
|
Logged
|
|
|
|
BO_Andy
Urgestein
Offline
Posts: 726
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:Uhr-Mod
« Reply #14 on: 19. April 2017, 17:26:57 »
|
|
Halle Peter ich habe meinen von Segor Elektronik koste 50 cent ich habe aber noch welche hier und kann dir gerne einen per Post zukommen lassen.
|
| « Last Edit: 19. April 2017, 17:28:38 by BO_Andy » |
Logged
|
|
|
|
