Topic: [Solved] Hardwarefehler? Decoder E3 schaltet ab! (Read 1414 times)
|
|
DJ3FV
alter Hase
 Offline
Posts: 371
Never underestimate an old man...
|
 |
[Solved] Hardwarefehler? Decoder E3 schaltet ab!
« on: 06. March 2017, 17:39:15 »
|
|
Hallo mcHF'ler,
ich habe mal wieder einen mcHF 0.5 zusammengebaut. Diesmal habe ich allerdings einen Fehler und bin mir nicht sicher ob das am STM liegt?! Wenn ich am Decoder E3 drehe schaltet sich das Gerät sofort ab. Alle anderen Druckknöpfe und Decoder tun ihren Dienst wie sie sollen.
Der mcHF zieht mit 3.2 Display 436mA, was aus meiner Sicht schon etwas zu viel ist (Mein anderer mcHF mit 3.2 Display zieht ca 400mA) Den Decoder habe ich bereits gewechselt und am Verhalten hat das nichts geändert. Beim Drehen am Decoder steigt der Strom nicht an, zumindest kann ich das nicht am Messgerät wahrnehmen.
Habt ihr irgendwelche Ideen? Mein nächster Schritt wäre den STM zu ersetzen.
vy 73
Uwe
|
« Last Edit: 07. March 2017, 11:24:35 by DJ3FV » |
 Logged
|
Habe Mut dich deines eigenen Verstandes zu bedienen. Aufklärung ist der Ausgang des Menschen aus seiner selbstverschuldeten Unmündigkeit.
Immanuel Kant
|
|
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:Hardwarefehler? Decoder E3 schaltet ab!
« Reply #2 on: 06. March 2017, 20:41:53 »
|
|
Hallo Uwe,

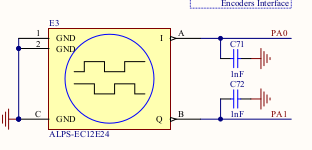

prüf mal, ob beim STM eine Brücke (Kurzschluss) zwischen pin 22 und 23 ist...
denn dann würde der Encoder beim Betätigen die VDDA an Null legen, was quasi einen Kurzschluss der 5V-Versorgung bedeutet...
damit verabschiedet sich der mcHF..
vy 73,
Helmut
|
| « Last Edit: 06. March 2017, 20:42:57 by OE3HKC » |
Logged
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
DJ3FV
alter Hase
Offline
Posts: 371
Never underestimate an old man...
|
|
Re:Hardwarefehler? Decoder E3 schaltet ab!
« Reply #3 on: 07. March 2017, 04:37:04 »
|
|
Und deshalb finde ich dieses Forum so gut! Man erhält immer wertvolle Tipps, Hinweise und Hilfe!
Eigenlicht hatte ich schon auf Brücken überprüft aber ich werde es nochmal tun denn einen anderen Grund kann ich mir nicht vorstellen.
Ich werde berichten, wahrscheinlich heute schon.
Vielen Dank für die wertvolle Hilfe!
vy 73
Uwe
|
|
Logged
|
Habe Mut dich deines eigenen Verstandes zu bedienen. Aufklärung ist der Ausgang des Menschen aus seiner selbstverschuldeten Unmündigkeit.
Immanuel Kant
|
|
|
DJ3FV
alter Hase
Offline
Posts: 371
Never underestimate an old man...
|
|
Re:Hardwarefehler? Decoder E3 schaltet ab!
« Reply #4 on: 07. March 2017, 10:48:19 »
|
|
...und hier nun die Erfolgsmeldung: Fehler gefunden und behoben.Helmut hatte recht und alle anderen auch.
Optisch war nichts zu erkennen, selbst mit dem Mikroskop nicht, jedoch konnte ich zwischen den Pins 22 und 23 einen Widerstand von 350 Ohm messen. Ich habe die Pins (20 -25) nochmal mit Ablötlitze abgezogen und mit Hilfe von Flussmittel nach gelötet. Anschließend sauber gemacht und siehe da der Widerstand wahr verschwunden. Ich habe den mcHF hochgefahren und E3 macht keine Probleme mehr. Ich weiß nicht was es wahr, aber das kann nur eine "Mini-Brücke" gewesen sein. Nun passt auch der Strom wieder zu meinem anderen mcHF mit 3.2 Display.
Danke für die Hilfe und die Tipps!
vy 73
Uwe
|
|
Logged
|
Habe Mut dich deines eigenen Verstandes zu bedienen. Aufklärung ist der Ausgang des Menschen aus seiner selbstverschuldeten Unmündigkeit.
Immanuel Kant
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:[Solved] Hardwarefehler? Decoder E3 schaltet ab!
« Reply #5 on: 07. March 2017, 12:29:30 »
|
|
freut mich, dass der neue "Kleine" jetzt funktioniert..
viel Spaß damit und
vy 73,
Helmut
|
|
