DDS Signal Generator im Selbstbau
« on: 24. March 2017, 07:07:11 »
|
|
JA Thomas bin grade dabei einen DDS Generator mit eine Atmega8 zu bauen zum Einsatz kommt dabei das AD9850 modul das Rechteck genauso wie Sinus Signale bis 40 Mhz kann. ER wir über 3 taster bedient und ein 2x16 Zeilen display zur anzeige
|
| « Last Edit: 24. March 2017, 07:13:10 by BO_Andy » |
 Logged
|
|
|
|
BO_Andy
Urgestein
Offline
Posts: 725
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:Anfänger in löten Bau von M0nka
« Reply #1 on: 24. March 2017, 07:54:19 »
|
|
JA Thomas werde ich Problem wird nur sein das ich es auf Lochraster aufbaue werde da ich selber nicht Ätze kann
|
|
Logged
|
|
|
|
|
|
BO_Andy
Urgestein
Offline
Posts: 725
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:Anfänger in löten Bau von M0nka
« Reply #3 on: 24. March 2017, 13:07:55 »
|
|

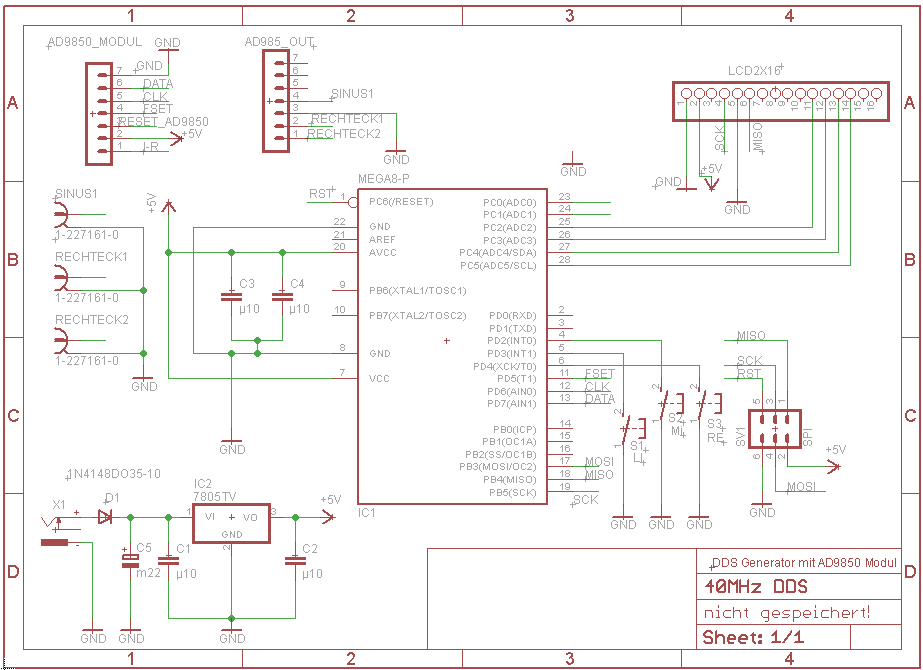

So der erste grobe Entwurf ist fertig
|
|
|
|
DF5LI
alter Hase
Offline
Posts: 371
Ich liebe meinen SParrow !
|
|
Re:Anfänger in löten Bau von M0nka
« Reply #4 on: 24. March 2017, 14:59:58 »
|
|
Ich habe gerade mal bei ebay unter dem Suchbegriff DDS nachgesehen. Die fleissigen Chinesen bieten da alles Mögliche ab 20 € an. Ob sich unter den Umständen ein Selbstbau lohnt?
Ihr solltet übrigens für so ein Projekt einen neuen Thread aufmachen
|
|
Logged
|
73, Harri
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:Anfänger in löten Bau von M0nka
« Reply #5 on: 24. March 2017, 15:26:47 »
|
|
neuer Thread wäre richtig.
Unter
www.kh-gps.de/dds.htm ist eine komplette Beschreibung mit arduino UNO und dem "China-Board"
73 Michael_K
|
|
Logged
|
|
|
|
BO_Andy
Urgestein
Offline
Posts: 725
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:DDS Signal Generator im Selbstbau
« Reply #6 on: 24. March 2017, 17:13:46 »
|
|
Daß Thema kenne ich aber ehrlich ist mir der Ardiuno zu schade . Der Atmega 8 kostet ein Bruchteil. Thomas zu deiner Frage ja es fehlt noch 2 Potis einer für den Kontrast der 2 für das Hintergrund Licht. Für sie Schalter werden die interne Pullover Widersrände genutzt mache Grade noch den Rest des Schaltplans fertig mit kompletter beschrieftung
|
| « Last Edit: 24. March 2017, 17:19:26 by BO_Andy » |
Logged
|
|
|
|
peter_77
Urgestein
Offline
Posts: 735
THE mcHF and UHSDR forum !
|
|
Re:DDS Signal Generator im Selbstbau
« Reply #7 on: 24. March 2017, 17:18:49 »
|
|
Das war auch mit Arduino, kleinem OLED und China AD9833 in der CQDL 10/2016 S.26 beschrieben.
Hier ist sowas ähnliches:
http://dk2jk.darc.de/arduino/swt2016/digitaler-oszillator.html
Warum das Rad neu erfinden...
|
|
Logged
|
|
|
|
BO_Andy
Urgestein
Offline
Posts: 725
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:DDS Signal Generator im Selbstbau
« Reply #8 on: 24. March 2017, 17:28:55 »
|
|
Peter das ist richtig aber der Atmega8 kostet weniger als ein Ardiuno und denn hat halt mal auch nicht jeder Zuhause.Es sollt mit wenigen teilen nachbaubar sein für einen schmale Taler. Ein paar Kodesatoren und Widerstande hat fast jeder Zuhause genauso wie 2 Zeile 16 Zeichen Zeichen Display
LG BO_Andy
|
|
Logged
|
|
|
|
peter_77
Urgestein
Offline
Posts: 735
THE mcHF and UHSDR forum !
|
|
Re:DDS Signal Generator im Selbstbau
« Reply #9 on: 24. March 2017, 17:36:05 »
|
|
Stimmt, der Selbstbau ist natürlich schon das Spannende sonst würden wir hier alle keine mcHFs löten aber die China Arduinos gibts ja mittlerweile auch für ein Ei und ein Butterbrot. Der Unterschied ist nicht mehr groß.
Außerdem bleibt ja noch ne Menge Kreativität übrig die Arduino Software entsprechend anzupassen und schön zu machen für sein persönlichen DDS.
Na ja es gibt halt viele Wege nach Rom
|
| « Last Edit: 24. March 2017, 17:36:52 by peter_77 » |
Logged
|
|
|
|
BO_Andy
Urgestein
Offline
Posts: 725
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:DDS Signal Generator im Selbstbau
« Reply #10 on: 25. March 2017, 09:24:36 »
|
|

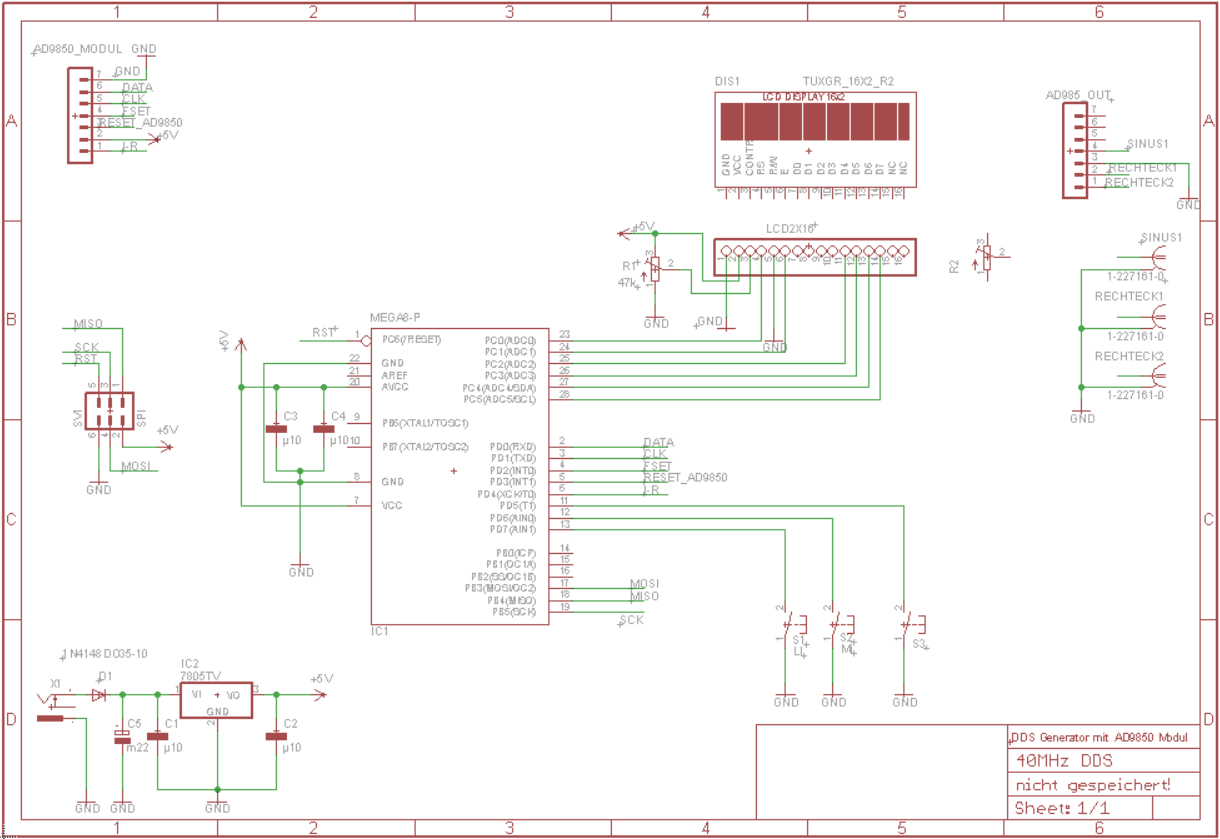

So einmal überarbeite es Fehlt nur die display Beleuchtung.Leider machen unterschieliche Hersteller unterschiede bei der beschaltung Anode Katode
LG BO_Andy
|
|
|
|
BO_Andy
Urgestein
Offline
Posts: 725
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:DDS Signal Generator im Selbstbau
« Reply #11 on: 25. March 2017, 11:47:09 »
|
|
Daß ist eine gute Idee Thomas. Oh habe ich beim überarbeiten vergessen.Ich bin grade eh noch am überlegen ob noch ein 4 taster dazu kommt. Und ob noch ein externer Schwingkreis hinzu komm. Habe nämich die Idee noch einen Frequenzählen mit einzubauen. DEr Modus soll dann mit dem 4 Schalter gewechselt werden
Diesen IC könnte man dann als Zähler nehmen für den Frequenzähler nehmen 74hc93
LG BO_Andy
|
| « Last Edit: 25. March 2017, 13:30:52 by BO_Andy » |
Logged
|
|
|
|
