Wickeldaten
« on: 20. April 2017, 19:56:29 »
|
|
Wo bitte schön sind denn die Wickeldaten aller Ringkerne versteckt?
73 Jürgen
|
|
 Logged
|
|
|
|
|
|
Lefti
Neuling
Offline
Posts: 45
Ich liebe dieses Forum!
|
|
Re:Wickeldaten
« Reply #2 on: 21. April 2017, 09:01:14 »
|
|
Hallo Dietrich,
ich habe nach einer Liste gesucht   Also die Daten aus dem Stromlaufplan nehmen....ich danke dir.
73 de Jürgen
|
|
Logged
|
|
|
|
peter_77
Urgestein
Offline
Posts: 735
THE mcHF and UHSDR forum !
|
|
Re:Wickeldaten
« Reply #3 on: 21. April 2017, 13:38:26 »
|
|
Nicht ganz, denn dort stehen nur die Wickeldaten für die Bandfilter !
Den Rest findest du hier:

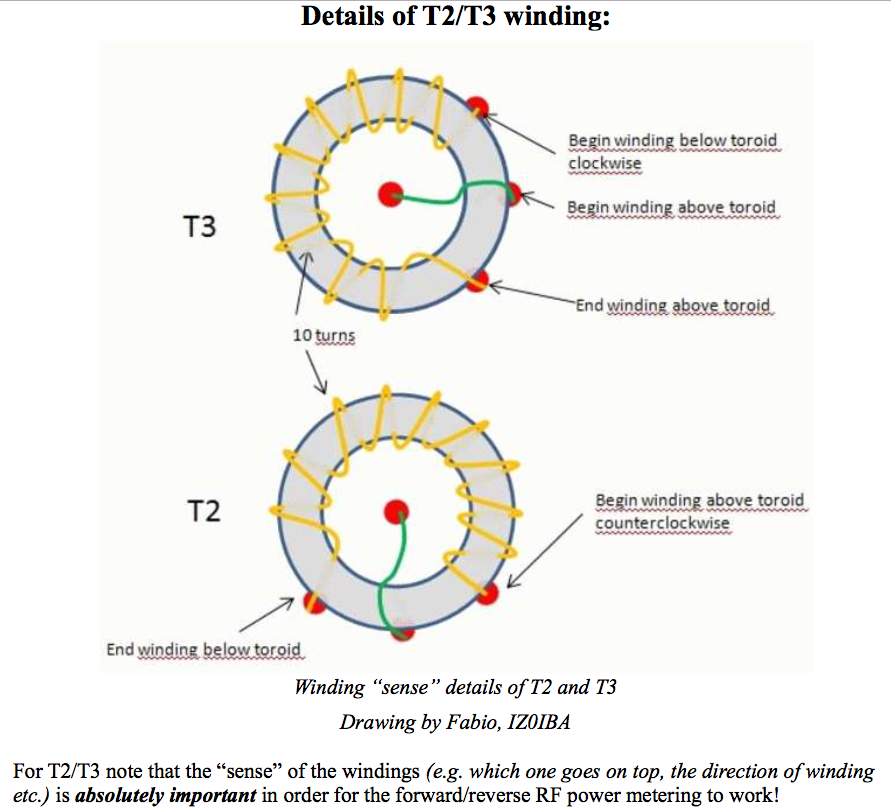

http://www.m0nka.co.uk/wp-content/uploads/2016/03/transformers_winding.pdf
und die SWR Brücke siehe unten.

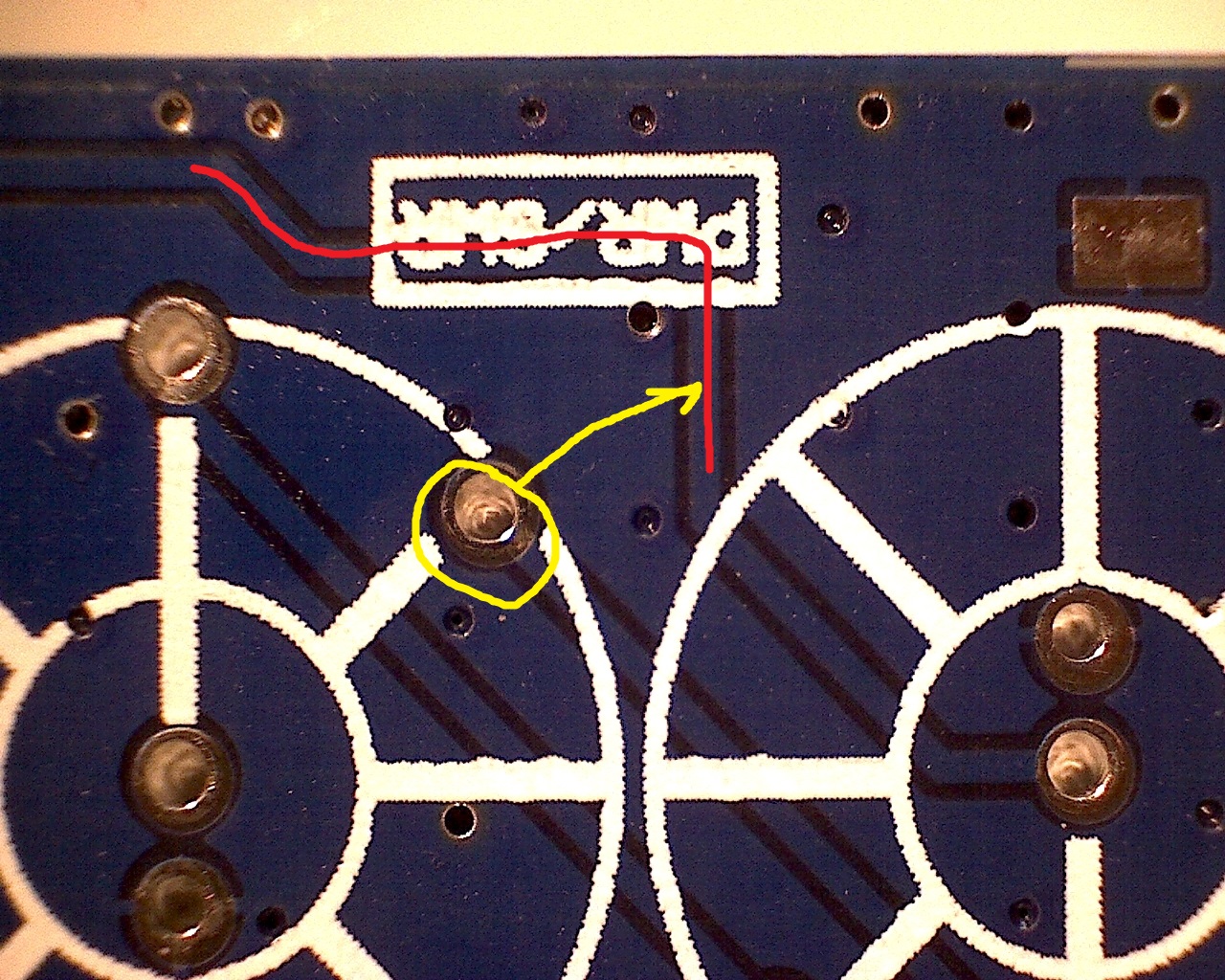

Achtung hier der eine Draht von T3 muss auf der Oberseite verlötet werden da Chris diesen Platinenfehler in der 0.5 auch in der 0.6 hat.
|
« Last Edit: 21. April 2017, 13:42:13 by peter_77 » |
