Topic: Neuer mcHF (0.6) (Read 5988 times)
|
|
HB9DUT
Neuling
 Offline
Posts: 6
Peter
|
 |
Neuer mcHF (0.6)
« on: 16. May 2017, 05:38:25 »
|
|
Hallo zusammen,
eigentlich wollte ich mich nur für die vielen tollen Infos hier im Forum bedanken.
Dank diesen und den teilweise vorbestückten Platinen von Chris, war der Aufbau ein "Wochenendprojekt".
Naja nicht ganz... Ich habe im Vorfeld etwa gleichviel Zeit mit dem Informationen zusammentragen verbracht wie mit dem eigentlichen Bau.
Dafür hat aber alles ohne Rauchzeichen und gleich beim ersten mal geklappt.
Alle die sich also überlegen eine 0.6 Version zu bauen, kann ich nur ermutigen, dies auch zu tun.
Modifikationen habe ich lediglich 2 gemacht.
Zum einen habe ich die Transformatoren noch folgender Anleitung gewickelt:
http://www.m0nka.co.uk/wp-content/uploads/2016/03/transformers_winding.pdf
Zum 2. habe ich T3 auf der Oberseite des RF-Boards verlötet. So wie es hier im Forum beschrieben wird:
https://www.amateurfunk-sulingen.de/forum/index.php?board=15;action=display;threadid=708
Alles weitere ist so wie von Chris beschrieben.
Bootloader und Firmware als "daily build" aus dem WiKi. Auch da wie in der Anleitung (PDF) beschrieben. Lediglich auf den zusätzlichen Schalter hab ich verzichtet.
Hab einfach den Powerknopf gedrückt bist alles aufgespielt war.
Abgestimmt und eingemessen wurde der mcHF hier an meinem alten bewährten Funkmessplatz (Stabilock 4031).
Ich konnte problemlos die 500mA BIAS einstellen und erreiche auf allen Bändern mindestens 10W Ausgangsleistung. Auf den unteren Bändern zum Teil deutlich mehr.
Man soll es aber nicht übertreiben und habe als "Full" 10W für alle Bänder eingestellt.
Danke nochmals an alle für die vielen Infos und an das Entwicklerteam für die tolle Firmware zum mcHF. So macht das Spass!
Gruss Peter - HB9DUT
|
|
 Logged
|
|
|
|
peter_77
Urgestein
Offline
Posts: 735
THE mcHF and UHSDR forum !
|
|
Re:Neuer mcHF (0.6)
« Reply #1 on: 16. May 2017, 09:39:56 »
|
|
Wie du mit den Standard Wickeldaten aus dem Winding Guide auf Anhieb 10W auf 10m rausbekommst grenzt an ein Wunder. Das hat glaube ich noch niemand geschafft....
Ein Foto der PA Übertrager wäre da mal spannend...
|
| « Last Edit: 16. May 2017, 09:41:00 by peter_77 » |
Logged
|
|
|
|
HB9DUT
Neuling
Offline
Posts: 6
Peter
|
|
Re:Neuer mcHF (0.6)
« Reply #2 on: 16. May 2017, 10:37:26 »
|
|
Ich kann das gerne nochmals nachmessen und dokumentieren. Mein Fokus lag aber nicht auf der maximalen Ausgangsleistung sondern auf maximal 10W in der Einstellung "Full".
Letztendlich ist es aber auch sowas von egal ob es nun 8,10 oder 12W Leistung ist.
Foto werde ich gerne nachliefern, sobald ich die Platine das nächste mal aus dem Chinagehäuse rausfummle. Das Gehäuse ist zwar schön aber alles andere als servicefreundlich. Ich werde mir da auf jeden Fall noch selbst was bauen. Für den Moment ist es aber praktisch für Portabelbetrieb.
|
|
Logged
|
|
|
|
peter_77
Urgestein
Offline
Posts: 735
THE mcHF and UHSDR forum !
|
|
Re:Neuer mcHF (0.6)
« Reply #3 on: 16. May 2017, 13:08:31 »
|
|
Auch 8 Watt wären schon legendär, denn viel mal als 6 Watt bekommt man mit den Standard Übertragern bei 10m meist nicht raus.
Musst aber nicht rausfummeln. Ich weiss wie mühsam das ist:
https://www.amateurfunk-sulingen.de/forum/index.php?board=15;action=display;threadid=732
Das lohnt nicht für ein Foto des Standard Übertragers.
Hast du vermutlich 2 sehr gute Pärchen der Endstufentransitoren bekommen.
|
| « Last Edit: 16. May 2017, 13:08:55 by peter_77 » |
Logged
|
|
|
|
HB9DUT
Neuling
Offline
Posts: 6
Peter
|
|
Re:Neuer mcHF (0.6)
« Reply #4 on: 16. May 2017, 18:59:39 »
|
|
Ok ok - ich hab masslos übertrieben.

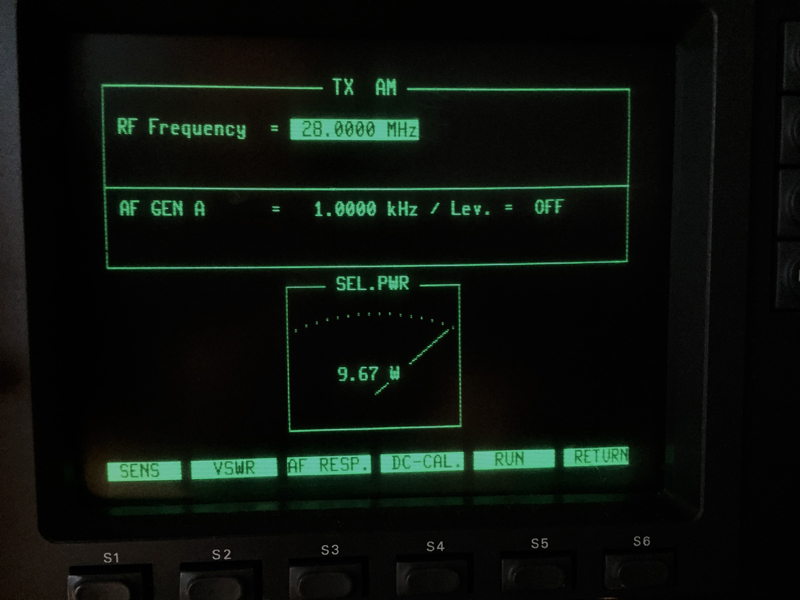

Es sind nur 9.67W
Nein im ernst. Du hast mich jetzt gerade verunsichert und ich will ja hier keinem was vom Pferd erzählen. Also mcHF nochmals an den Messplatz und eine selektive Leistungsmessung auf 28 MHz gemacht. Resultat im Bild.
Da hab isch wohl einfach Glück gehabt und ein Pärchen Endstufen erwischt die gut miteinander können. Hab die aus dem Shop vom "Funkamateur".
Oder mein Messplatz lügt mich schamlos an. Würd er aber nie machen - hab ihn eben nochmals gefragt...
|
|
|
|
Ole
Neuling
Offline
Posts: 18
DL1DUU, S28
|
|
Re:Neuer mcHF (0.6)
« Reply #5 on: 16. May 2017, 19:03:44 »
|
|
OOch schön! Ein 4031. Wir haben im QRL noch einen, den keiner Kalibrieren/reparieren kann(oder will, oder zu teuer)
|
|
Logged
|
von Ole
|
|
|
HB9DUT
Neuling
Offline
Posts: 6
Peter
|
|
Re:Neuer mcHF (0.6)
« Reply #6 on: 17. May 2017, 11:46:46 »
|
|
Ja ja, das Schätzchen fristet schon einige Jahre sein Gnadenbrot bei mir.
Was ist denn defekt an dem guten Stück? Ich hätt dir ansonsten die Serviceunterlagen dazu...
|
|
Logged
|
|
|
|
Ole
Neuling
Offline
Posts: 18
DL1DUU, S28
|
|
Re:Neuer mcHF (0.6)
« Reply #7 on: 17. May 2017, 19:49:52 »
|
|
Im TX-Modus rastet der Zähler nicht auf der Sendefrequenz ein, es kommt also zu keiner "stehenden" Anzeige und im RX-Modus stimmt die eingestellte Frequenz ebenfalls nicht mit der Ausgegebenen überein. Wenn ich den Test durchlaufen lasse, meldet er glaube ich auch einen Fehler im NF-Generator Teil. Na ja, schade, aber er hat auch wirklich fast 30 Jahre auf dem Buckel... Baujahr 1990?? könnte sein....
|
|
Logged
|
von Ole
|
|
|
Ole
Neuling
Offline
Posts: 18
DL1DUU, S28
|
|
Re:Neuer mcHF (0.6)
« Reply #8 on: 17. May 2017, 19:53:52 »
|
|
Ich habe übrigens heut die PA-Transistoren bekommen. Morgen mal ausmessen und schauen, wie weit ich komme. Jetzt ist bei mir Schluss, Couch
|
|
Logged
|
von Ole
|
|
|
|
|
|
|
HB9DUT
Neuling
Offline
Posts: 6
Peter
|
|
Re:Neuer mcHF (0.6)
« Reply #11 on: 18. May 2017, 09:29:48 »
|
|
Im TX-Modus rastet der Zähler nicht auf der Sendefrequenz ein, es kommt also zu keiner "stehenden" Anzeige und im RX-Modus stimmt die eingestellte Frequenz ebenfalls nicht mit der Ausgegebenen überein. Wenn ich den Test durchlaufen lasse, meldet er glaube ich auch einen Fehler im NF-Generator Teil. Na ja, schade, aber er hat auch wirklich fast 30 Jahre auf dem Buckel... Baujahr 1990?? könnte sein....
|
|
Hmm ja das klingt nicht gut. Kann dir Serviceunterlagen anbieten.
Aber bevor ihr das Teil in die Tonne klopft: Ich wäre Abnehmer dafür...
|
|
Logged
|
|
|
|
Ole
Neuling
Offline
Posts: 18
DL1DUU, S28
|
|
Re:Neuer mcHF (0.6)
« Reply #12 on: 18. May 2017, 19:12:46 »
|
|
Ich hab die Endstufe heut komplettiert. Auf allen bändern bis 24MHz 10W, 28Mhz 6W.
Nachdem ich die Transistoren ausgemessen hatte, ergaben sich folgende Werte für das beste Pärchen: I ds 50mA U gs je 3,73V und 3,72V; bei I ds 200mA je 4,03V und 4,0V U gs. Gemessen an einem R&S Messplatz. Das Bild ist leider zu gross (über 5mb).
|
|
Logged
|
von Ole
|
|
|
Ole
Neuling
Offline
Posts: 18
DL1DUU, S28
|
|
Re:Neuer mcHF (0.6)
« Reply #13 on: 18. May 2017, 19:16:53 »
|
|
Ach und noch etwas. Die BFQ18A hab ich noch nicht eingebaut, die sind im Zulauf. Dann komme ich auf einigen Bändern evtl. nicht an die Einstellgrenze. Ruhestrom VOR dem Abgleich bei aktivierter Tune-Funktion (rote LED an) 0,5A; BIAS dann auf 1,1A eingestellt, danach die Bänder bei 5W und Full Power nachgestellt.
|
|
Logged
|
von Ole
|
|
|
Ole
Neuling
Offline
Posts: 18
DL1DUU, S28
|
|
Re:Neuer mcHF (0.6)
« Reply #14 on: 18. May 2017, 19:20:12 »
|
|
...und noch etwas.., hi! Peter, ich werde wahrscheinlich auf der HAM-Radio sein. Vielleicht kann man da mal die Sache mit den Unterlagen ins Auge fassen? Wäre ne Idee....
|
|
Logged
|
von Ole
|
|
|
