Topic: Treiberstufe Q3/Q4 - Verstärkung auf 80m vs. 10m (Read 8301 times)
|
|
DL5DLA
schon länger dabei
 Offline
Posts: 74
Ich liebe dieses Forum!
|
 |
Treiberstufe Q3/Q4 - Verstärkung auf 80m vs. 10m
« on: 18. May 2017, 08:35:24 »
|
|
Hallo zusammen,

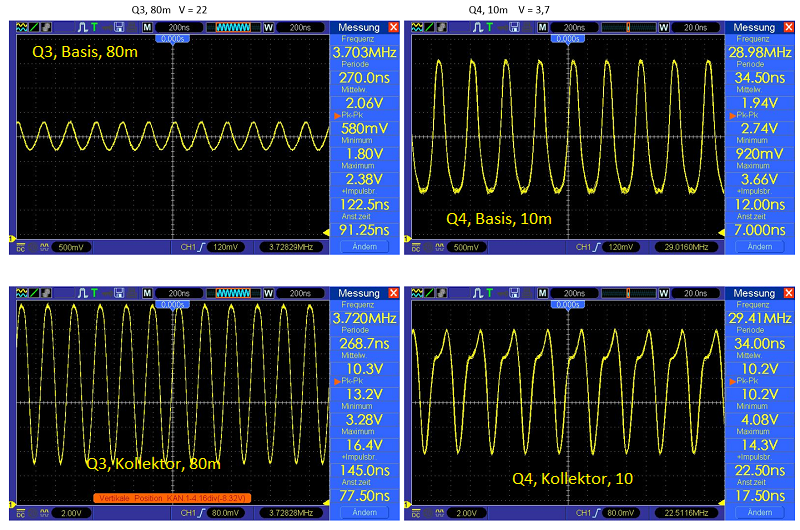

ich versuche herauszufinden, warum ich auf auf den Bändern 15,12 und 10m nur geringe Leistungen erziele (7/4/4 W). Auffällig ist, dass die Treiberstufe deutlich unterschiedliche Verstärkungen bei 80 und 10m aufweist und das Signal am Kollektor bei 10m eine "Delle" hat. Ich hatte eigentlich erwartet, dass in dieser Stufe noch keine so große Frequenzabhängigkeit auftaucht. Habt Ihr einen Tipp, was die Ursache für diese Delle sein kann. Kann es an den Drosseln RFC5/6 liegen, für die es ja eine Modifikation gibt? Oder spielen hier Reflexionen auf den Leiterbahnen eine Rolle?
Danke schon mal für Tiips und Anregungen.
Gruß
Peter
|
« Last Edit: 18. May 2017, 08:36:42 by DL5DLA » |
 Logged
|
|
|
|
|
|
DL5DLA
schon länger dabei
Offline
Posts: 74
Ich liebe dieses Forum!
|
|
Re:Treiberstufe Q3/Q4 - Verstärkung auf 80m vs. 10m
« Reply #2 on: 18. May 2017, 08:56:50 »
|
|
Hallo Andreas,
vielen Dank. Ich hatte schon auf BFQ18a umgerüstet. Dann werde ich heute mal zuerst nur RFC5 umbauen und dann die Signale an Q3 und Q4 vergleichen.
Gruß
Peter
|
|
Logged
|
|
|
|
DL5DLA
schon länger dabei
Offline
Posts: 74
Ich liebe dieses Forum!
|
|
Re:Treiberstufe Q3/Q4 - Verstärkung auf 80m vs. 10m
« Reply #3 on: 19. May 2017, 06:25:01 »
|
|
Hallo Andreas,
der Ersatz von RFC6 durch eine selbstgewickelte Drossel auf Bino hat leider nichts gebracht. Das Signal an Kollektor Q4 sieht noch genauso aus. Vielleicht entsteht die Delle ja auch, weil ich den Transistor bei 10m mit einem vergleichsweise großen Pegel ansteuere (2,7Vss, bei 80m sind es nur 0,58 Vss).
Ist es eigentlich normal, dass die Treiberstufe mit BFQ18a bei 10m eine weitaus geringere Verstärkung aufweist (10m: V=3.7, 80m: V=21)?
Vielleicht sollte ich testweise mal die Koppelkondensatoren C99/100 zur PA-Endstufe rausnehmen - vielleicht wird die Treiberstufe ja bei 10m stärler durch die Endstufe belastet. RFC8 und R83a sind momentan ausgelötet, Endstufe ist also stromlos).
Gruß
Peter
|
|
Logged
|
|
|
|
|
|
Ole
Neuling
Offline
Posts: 18
DL1DUU, S28
|
|
Re:Treiberstufe Q3/Q4 - Verstärkung auf 80m vs. 10m
« Reply #5 on: 19. May 2017, 19:51:26 »
|
|
Hallo,
ich kann das alles nicht bestätigen. Bei mir musste ich im Menue die reduzier-Funktion auch mit den Orginaltransistoren auf on stellen. Transformator 2:3 und keine BFQ18A eingebaut. Hat Chris vielleicht in der V06 etwas am Layout geändert??? Oder das ausmessen der PA-Transistoren war entscheidend. Bei den Transformatoren habe ich mich streng an die Wickeövorlagen gehalten. Nur auf 28MHz sind es mir nur 6W, aber wie gesagt, ohne BFQ18.
|
|
Logged
|
von Ole
|
|
|
DL5DLA
schon länger dabei
Offline
Posts: 74
Ich liebe dieses Forum!
|
|
Re:Treiberstufe Q3/Q4 - Verstärkung auf 80m vs. 10m
« Reply #6 on: 21. May 2017, 18:20:15 »
|
|
Ich komme immer noch nicht weiter mit dieser verflixten Treiberstufe. Ich habe inzwischen die BFQ18a getauscht und T5 neu gewickelt (nun mit prim. 5/sek. 2+2W). Ist es richtig, dass ich auch bei 10m am Kollektor Q3/Q4 rund 15Vss erwarten kann, oder geht auch beim BFQ18a die Verstärkung bei höheren Frequenzen nach unten?
Ich habe die BFQ18a von Conrad (Bestell-Nr.: 1112689 - 62, Aufdruck "FF W68"). Das müssten doch die richtigen sein - etwas verwundert bin ich allerdings, dass gerade der Preis hier so klein ist.
Ich würde mich freuen für Tipps, wie ich bei der Fehlersuche weiter vorgehen kann - allmählich gehen mir die Ideen aus.
Gruß
Peter
|
|
Logged
|
|
|
|
|
|
DL5DLA
schon länger dabei
Offline
Posts: 74
Ich liebe dieses Forum!
|
|
Re:Treiberstufe Q3/Q4 - Verstärkung auf 80m vs. 10m
« Reply #8 on: 21. May 2017, 20:31:25 »
|
|
Rechne bei gleicher Pegeleinstellung in der Firmware mit ca. 1/4 der Spannung wie auf 80m.
|
|
Wenn ich aber den Pegel bei 10m in den Einstellungen weiter erhöhe, sollte ich dann am Kollektor Q3/Q4 die 15Vss trotzdem erreichen können? Bei mir ist bei 10Vss Schluss, egal welchen Wert ich in den Einstellungen wähle.
Gruß
Peter
|
|
Logged
|
|
|
|
Ole
Neuling
Offline
Posts: 18
DL1DUU, S28
|
|
Re:Treiberstufe Q3/Q4 - Verstärkung auf 80m vs. 10m
« Reply #9 on: 21. May 2017, 20:46:33 »
|
|
Also, so wie ich das verstehe, sind das in der orginal Wickelanleitung zwei-mal eine Windung sekundär zu vier Windungen primär. Wenn Du da mehr Windungen gewickelt hast, ergibt sich eine höhere Induktivität. Ich musste mir die englische Version auch genau ansehen.
|
|
Logged
|
von Ole
|
|
|
DL5DLA
schon länger dabei
Offline
Posts: 74
Ich liebe dieses Forum!
|
|
Re:Treiberstufe Q3/Q4 - Verstärkung auf 80m vs. 10m
« Reply #10 on: 21. May 2017, 21:06:23 »
|
|
Die Original-Wickeldaten hatte ich anfangs auch schon. Momentan gemäß Mod RF-04-N-015 prim 5W sek 2+2W.
|
|
Logged
|
|
|
|
|
|
DL1CR
noch länger dabei
Offline
Posts: 166
Ich liebe dieses Forum!
|
|
Re:Treiberstufe Q3/Q4 - Verstärkung auf 80m vs. 10m
« Reply #12 on: 22. May 2017, 13:23:57 »
|
|
Andreas, hast du mal deine Oberwellenfilter insbesondere auf 10m durchgemessen?
Bei mir hat die Korrektur der Durchlasskurve 1-2 W (ich müsste mal nachschauen) gebracht. 1db Dämpfung machen aus 10W an der PA 8W an der Buchse
73 Chris
|
|
Logged
|
|
|
|
|
|
Gerhard DO3GDW
schon länger dabei
Offline
Posts: 55
Ich liebe dieses Forum!
|
|
Re:Treiberstufe Q3/Q4 - Verstärkung auf 80m vs. 10m
« Reply #14 on: 22. May 2017, 15:15:00 »
|
|
Hallo zusammen,
hallo Peter,
Meine BFQ18A sind von "DigiKey". Die aufgedruckte Bezeichnung ist "FF W64", Stückpreis 0,85€.
Einige Wochen lang hatte mein Gerät auch zu geringe Leistung auf den oberen Bändern. Der Fehler lag aber in der RX/TX-Relais-Umschaltung.
Aus diesem Grund habe ich viel gemessen im TX-Signalweg. Was mir fehlte, waren Vergleichswerte, die ich nicht immer gleich fand.
Nach allen Änderungen kann ich jetzt auf allen Bändern sicher 10 Watt einstellen (teilweise sogar bis max. 18 Watt).
Deshalb hier im Anhang eine Zusammenstellung von aktuellen Pegelwerten, die evtl. helfen könnten.
(Der Unterschied zwischen den Schaltungen V. 0.5 und 0.6 ist nicht so gravierend. Bis auf den verwendeten LNA.)
|
vy 73,
Gerhard
|
|
|
