Re:Urplötzlich schlechter Empfang ab 30m aufwärts
« Reply #1 on: 12. June 2017, 10:22:12 »
|
|
Hallo Thomas,
hatte ich auch vor, bin noch beim Optimieren der PA-Platine, nicht so einfach, aus einer Batteriespannung von 7,4 Volt 4 Watt "rauszupressen...
hänge ein paar Bilder an und gerne auch die Stromläufe als pdf, wen es interessiert...
ist halt mein "Pensionsantritts-Projekt...
ÄNDERUNGEN und IRRTUM vorbehalten ;-))
73, Helmut
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:Urplötzlich schlechter Empfang ab 30m aufwärts
« Reply #2 on: 12. June 2017, 10:27:15 »
|
|
und noch die Stromläufe..
MiniMCU
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:Urplötzlich schlechter Empfang ab 30m aufwärts
« Reply #3 on: 12. June 2017, 10:27:58 »
|
|
MiniMIXB
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:Urplötzlich schlechter Empfang ab 30m aufwärts
« Reply #4 on: 12. June 2017, 10:28:28 »
|
|
MiniFIL
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:Urplötzlich schlechter Empfang ab 30m aufwärts
« Reply #5 on: 12. June 2017, 10:29:21 »
|
|
und zu guter Letzt MiniPA
73, Helmut
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:Urplötzlich schlechter Empfang ab 30m aufwärts
« Reply #6 on: 12. June 2017, 10:36:16 »
|
|

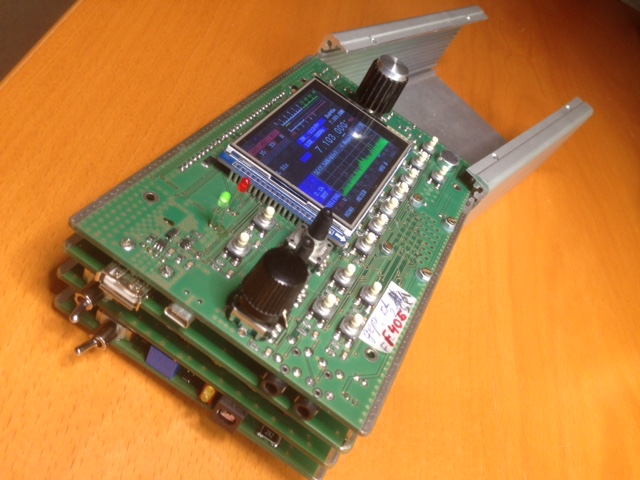

und so sind die einzelnen Platinen über Header verbunden...
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:MiniTRX von OE3HKC
« Reply #7 on: 12. June 2017, 11:39:52 »
|
|
Danke Thomas,
anscheinend war ich etwas zu schüchtern, selbst einen neuen Thread zu beginnen
73, Helmut
|
|
Logged
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:MiniTRX von OE3HKC
« Reply #9 on: 12. June 2017, 12:05:37 »
|
|
Dann sage ich "danke" an Andreas, und auch dafür, dass ich mein Bastelobjekt hier reinstellen darf...
Es funktioniert ganz toll mit eurer software... (eine eigene hab ich ja nicht
73, Helmut
|
|
Logged
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:MiniTRX von OE3HKC
« Reply #10 on: 12. June 2017, 13:45:49 »
|
|
Hallo,
möchte noch Bilder der bestückten Platinen hier reinstellen..

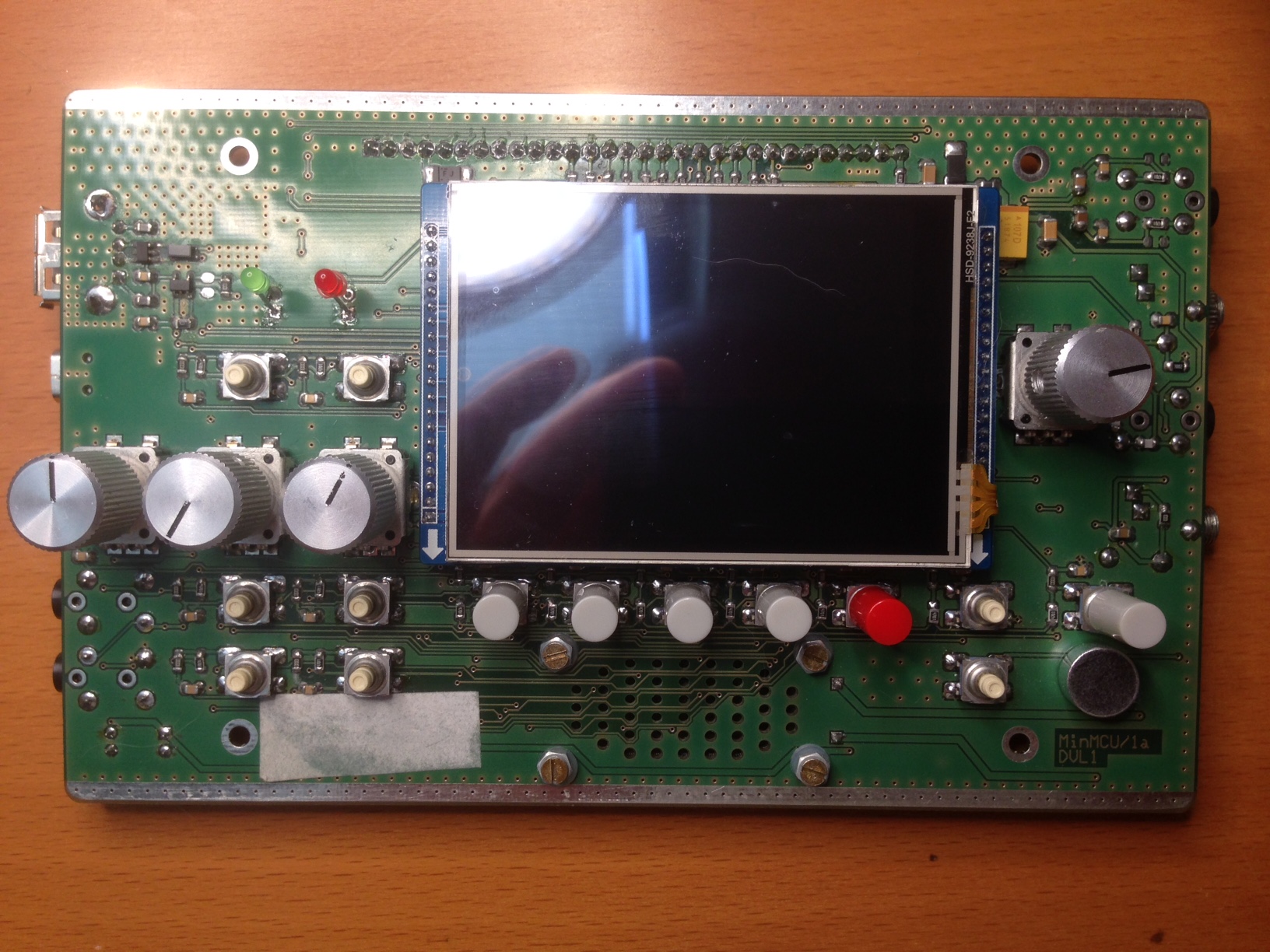

zuerst mal die MiniMCU-Platine, Bedienseite
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:MiniTRX von OE3HKC
« Reply #11 on: 12. June 2017, 13:48:00 »
|
|

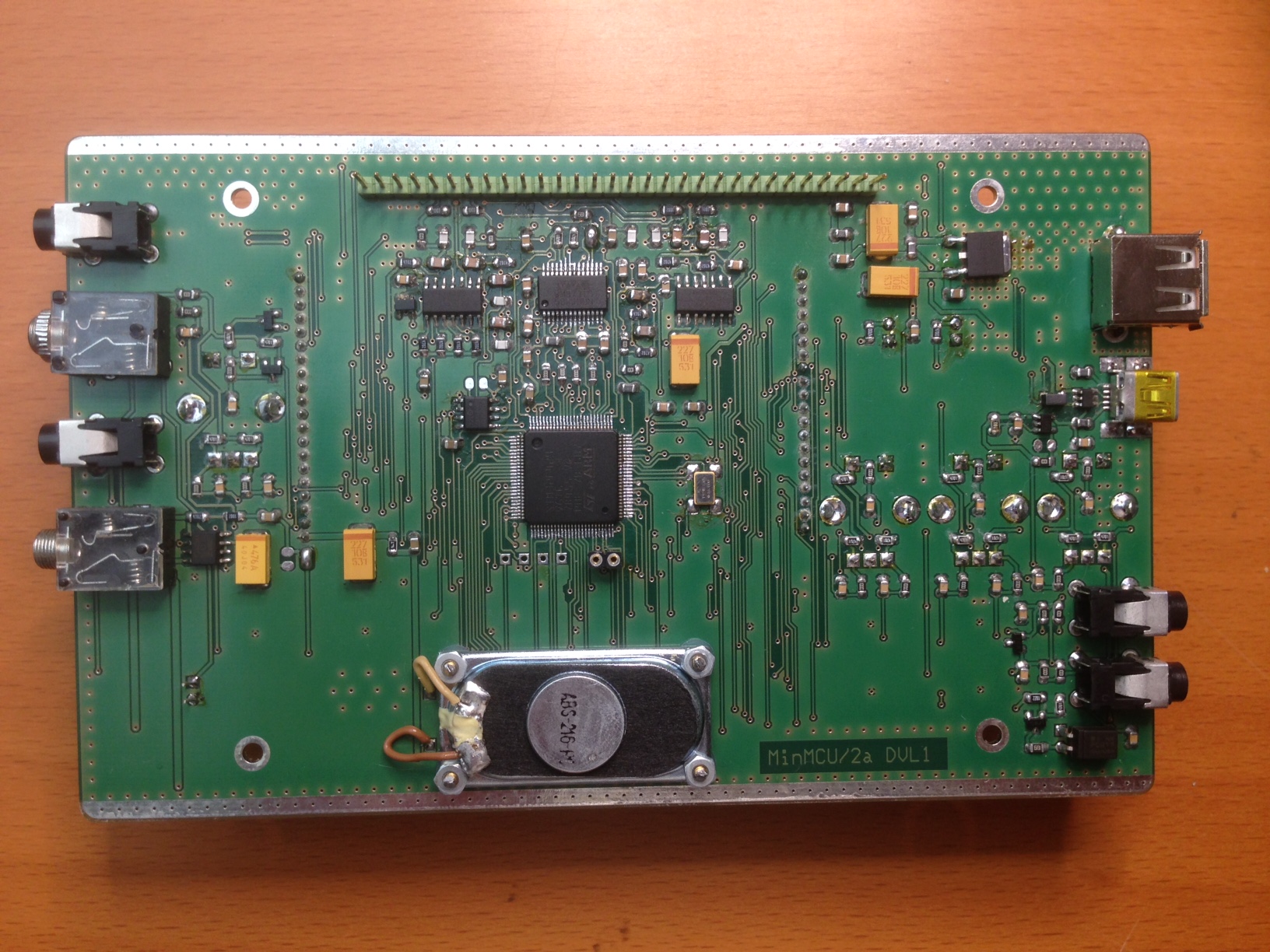

jetzt die MiniMCU-Unterseite
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:MiniTRX von OE3HKC
« Reply #12 on: 12. June 2017, 13:49:54 »
|
|

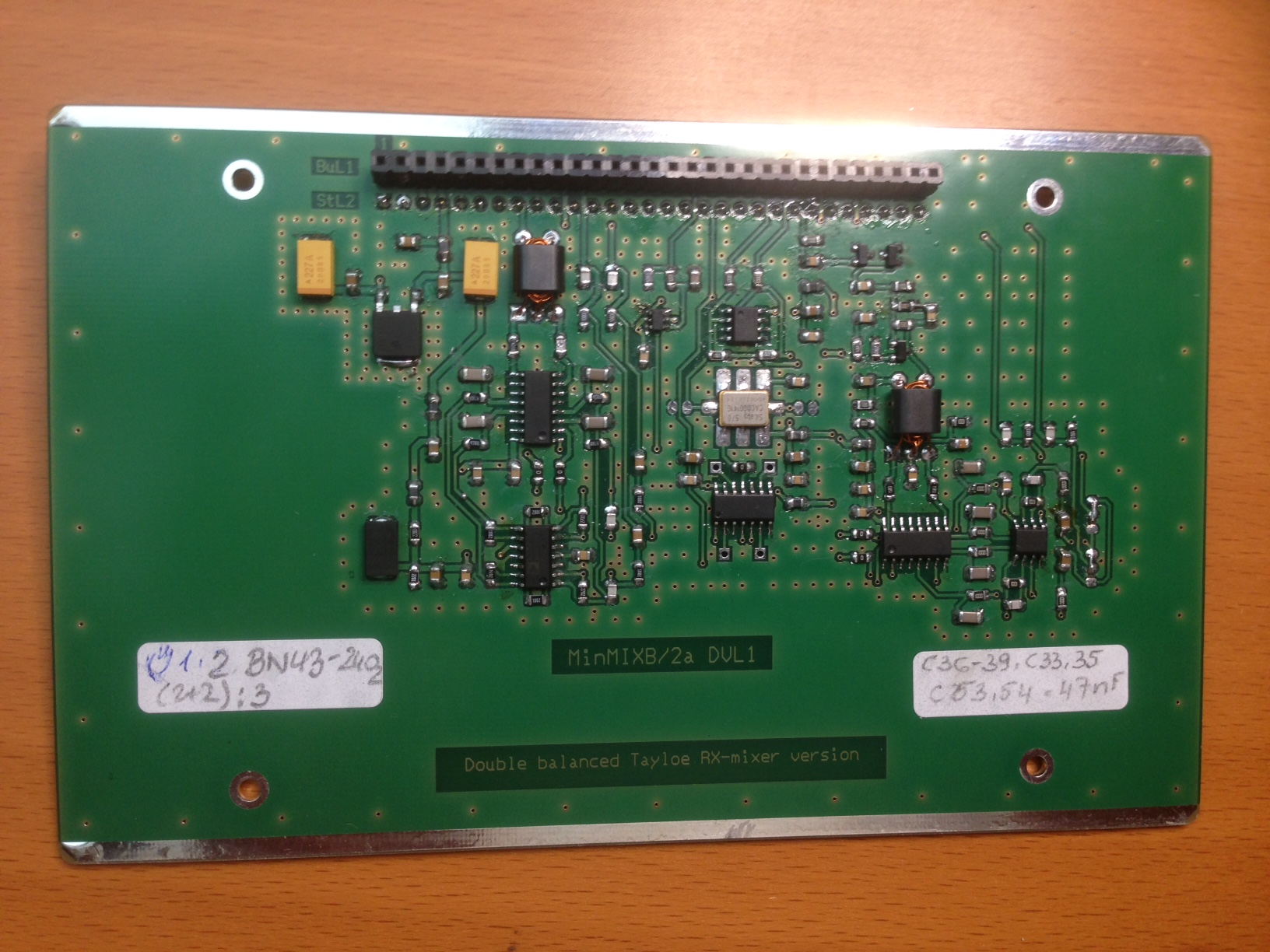

MiniMIXB mit doppelt balancierten RX-Mischer
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:MiniTRX von OE3HKC
« Reply #13 on: 12. June 2017, 13:51:48 »
|
|

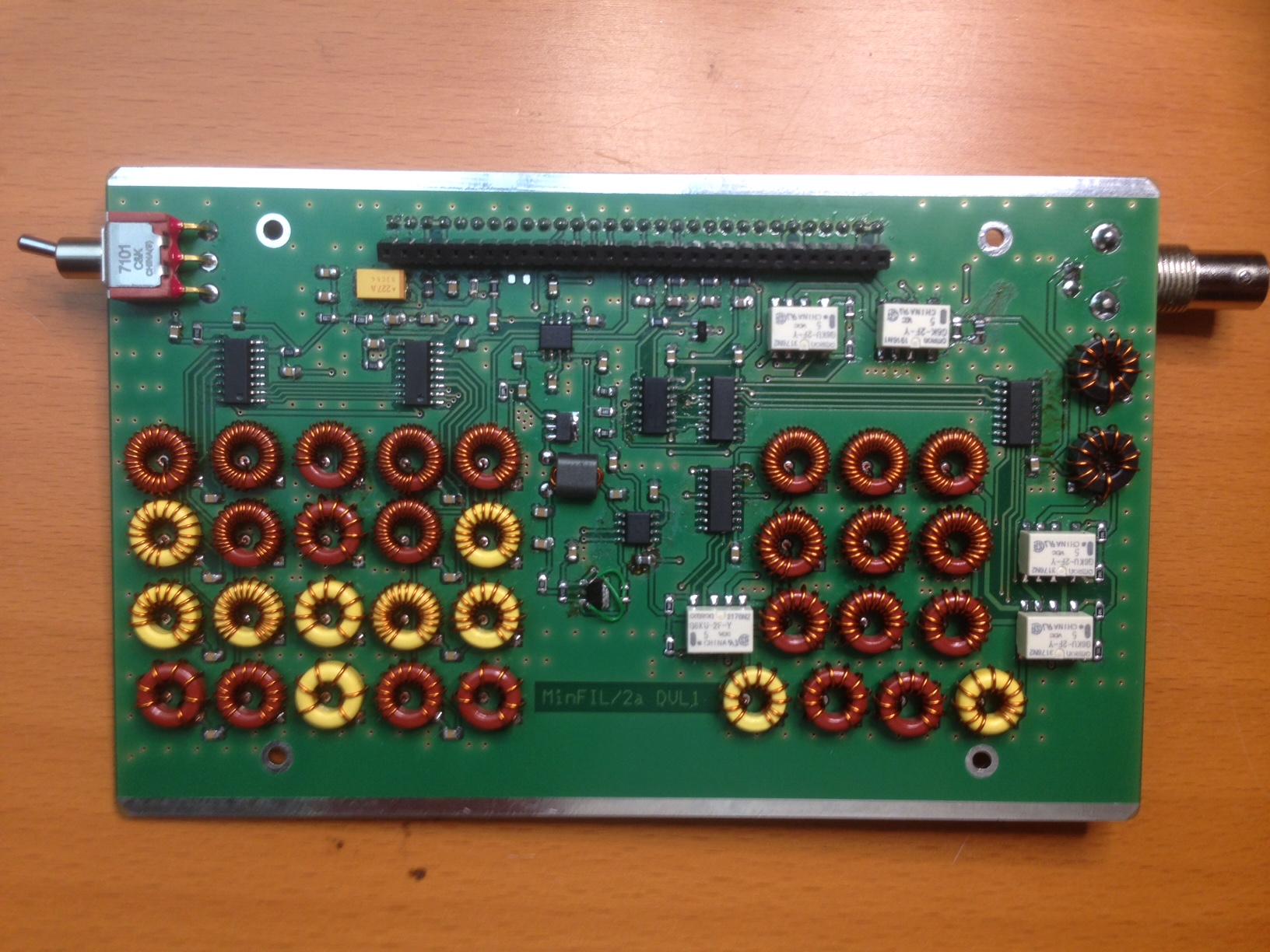

MiniFIL Oberseite
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:MiniTRX von OE3HKC
« Reply #14 on: 12. June 2017, 13:52:59 »
|
|

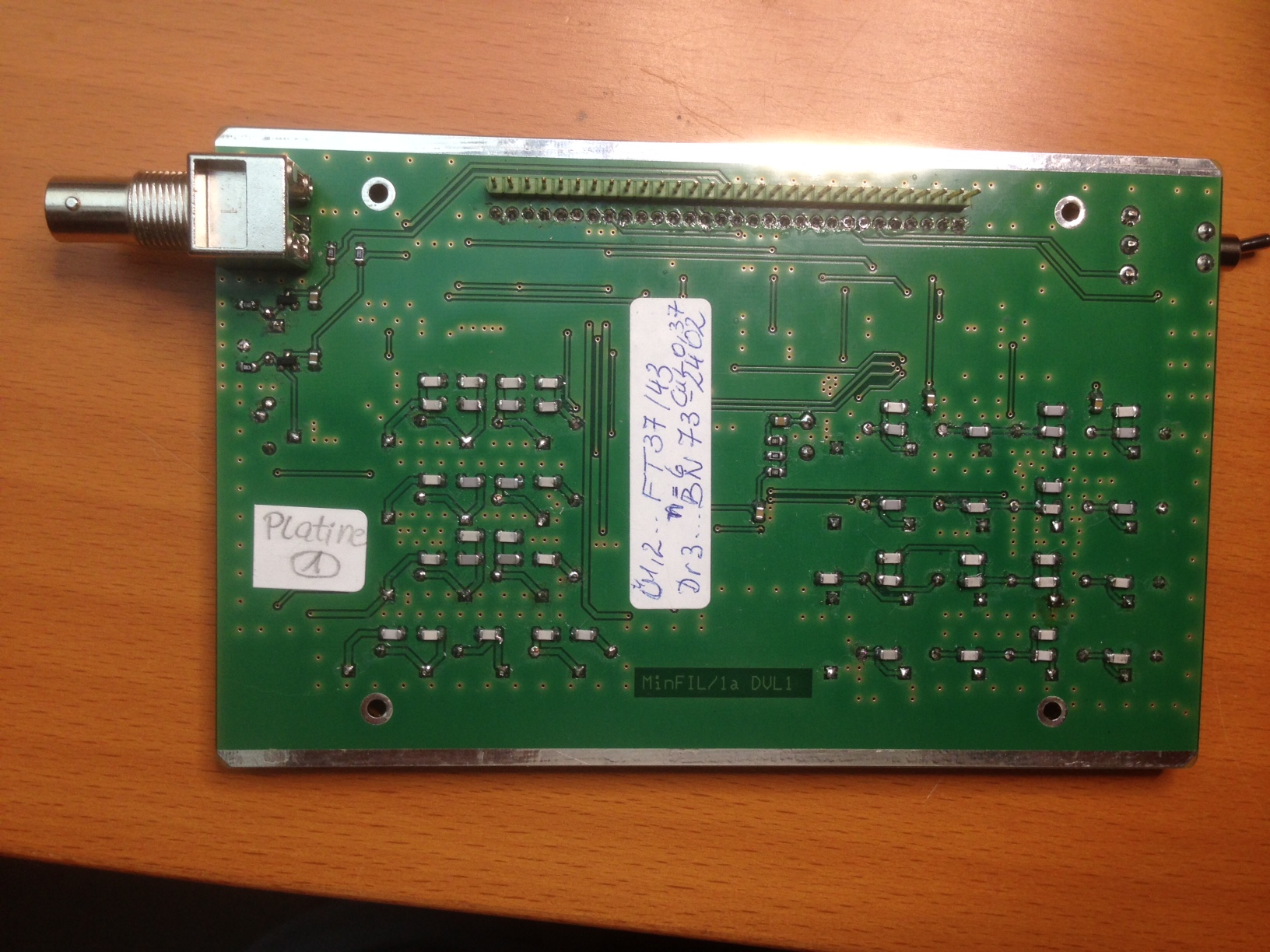

MiniFIL Unterseite
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
