Topic: Vorlage Schaeffer AG Frontplatten Designer (Read 4498 times)
|
|
DO2HEY
Neuling
 Offline
Posts: 4
Ich liebe dieses Forum!
|
 |
Vorlage Schaeffer AG Frontplatten Designer
« on: 30. August 2017, 15:17:24 »
|
|
Hallo,
gibt es eine Vorlage für den Frontplattendesigner der Schaeffner AG?
Habe den mcHF mit großen Display der dringend ein Gehäuse sucht.
73
|
|
 Logged
|
|
|
|
DJ3FV
alter Hase
Offline
Posts: 371
Never underestimate an old man...
|
|
Re:Vorlage Schaeffer AG Frontplatten Designer
« Reply #1 on: 31. August 2017, 04:30:14 »
|
|
Hallo Sebastiian,
ja die gibt es. Ich habe sie an gehangen. Aufgrund der File Extension die nicht zugelassen ist (fpd) habe ich diese umbenannt. Bitte unbedingt vor dem Öffnen wieder in mcH_replacement_3.2_final.fpd umbenennen!
vy 73
Uwe
|
Habe Mut dich deines eigenen Verstandes zu bedienen. Aufklärung ist der Ausgang des Menschen aus seiner selbstverschuldeten Unmündigkeit.
Immanuel Kant
|
|
|
DO2HEY
Neuling
Offline
Posts: 4
Ich liebe dieses Forum!
|
|
Re:Vorlage Schaeffer AG Frontplatten Designer
« Reply #2 on: 01. September 2017, 23:14:47 »
|
|
Ich danke dir.
|
|
Logged
|
|
|
|
DL3OBO
Neuling
Offline
Posts: 40
|
|
Re:Vorlage Schaeffer AG Frontplatten Designer
« Reply #3 on: 02. September 2017, 08:56:23 »
|
|
Hallo zusammen,
was kostet eine Frontplatte dann, hat schon jemand eine dort erstellen lassen?
73, Michael
|
|
Logged
|
|
|
|
peter_77
Urgestein
Offline
Posts: 735
THE mcHF and UHSDR forum !
|
|
Re:Vorlage Schaeffer AG Frontplatten Designer
« Reply #4 on: 02. September 2017, 09:08:42 »
|
|
Mittlerweile muss man ja schon präziser in den Angaben zur Frontplatte werden, denn es gibt die .fpd Daten mittlerweile für 3 Frontplatten
- mcHF klassisch mit 2,8"
- mcHF erweitert mit 3,2" nach DF8OE
- I40 UI Board Frontplatte mit 3,2" und zusätzlicher LED und Taster
|
| « Last Edit: 02. September 2017, 09:14:41 by peter_77 » |
Logged
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:Vorlage Schaeffer AG Frontplatten Designer
« Reply #5 on: 02. September 2017, 09:09:13 »
|
|
@Michael.
aus dem aktuellen Programm von SCHAFFER heraus 57,11€, zzgl. Mehrwert und Versand.
Versand nach meinen Erfahrungen so um die 6,-€
73
Michael_K
|
|
Logged
|
|
|
|
|
|
DF5LI
alter Hase
Offline
Posts: 371
Ich liebe meinen SParrow !
|
|
Re:Vorlage Schaeffer AG Frontplatten Designer
« Reply #7 on: 02. September 2017, 11:31:26 »
|
|
Ich erinnere noch einmal an meinen Beitrag von neulich:

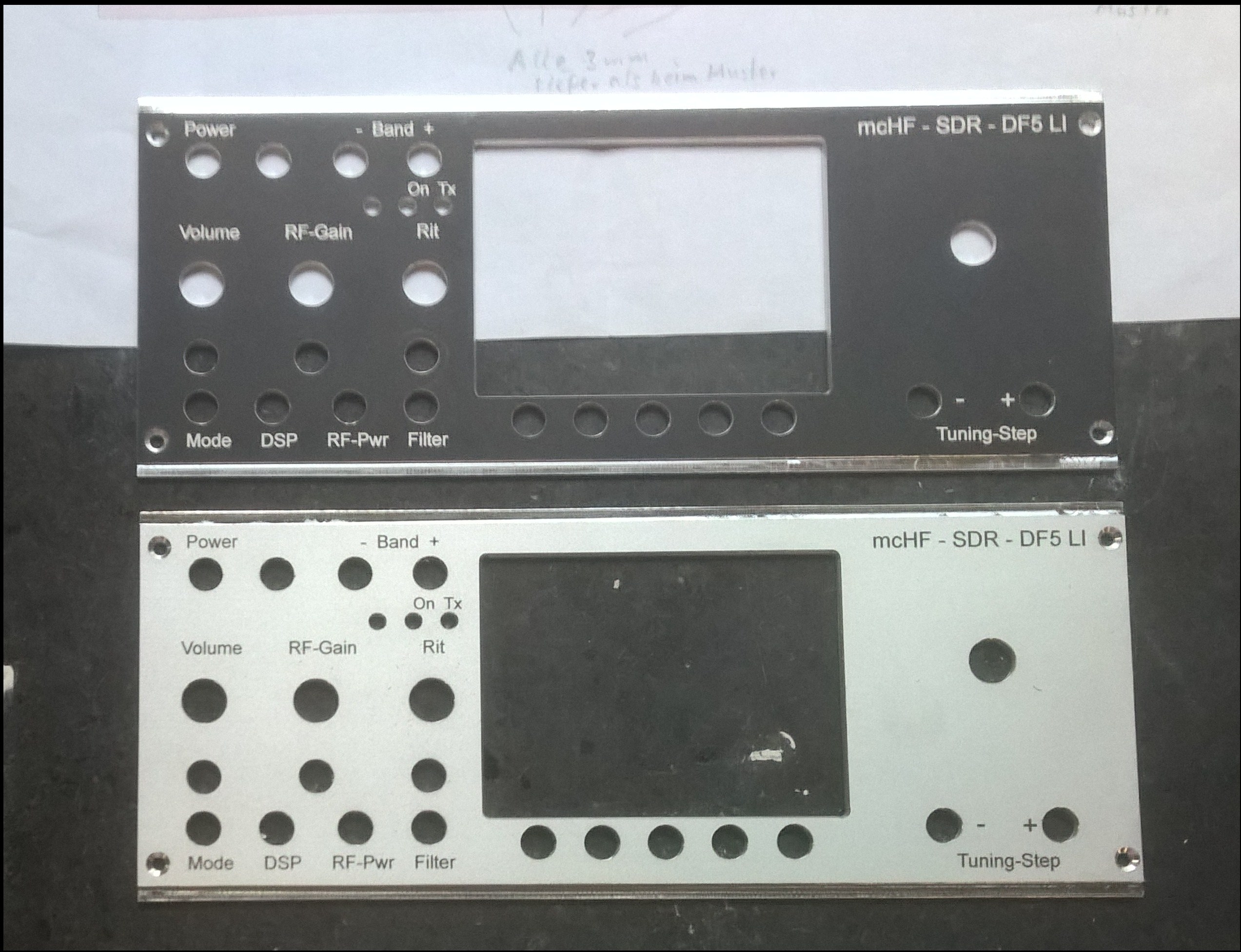

Meine Quelle hat mir Frontplatten angefertigt für die I40_ui_Platine (ohne die angedachte Verschiebung um 2,5 mm für den Tuning-Knopf), passend zum Profilgehäuse aus der Sammelbestellung. Mit Wunschrufzeichen, mit oder ohne Ausfräsung der oberen und unteren Ränder, wahlweise in schwarz oder silber. Der Preis beträgt 30 € für silber und 28 € für schwarz (incl. Versand). Die Verschiebung des Tuning-Knopfes und des Step- Buttons um 2,5 mm (falls diese unnötige Änderung denn kommt) kann auch sofort eingearbeitet werden.
|
73, Harri
|
|
|
DF5LI
alter Hase
Offline
Posts: 371
Ich liebe meinen SParrow !
|
|
Re:Vorlage Schaeffer AG Frontplatten Designer
« Reply #8 on: 02. September 2017, 11:57:50 »
|
|

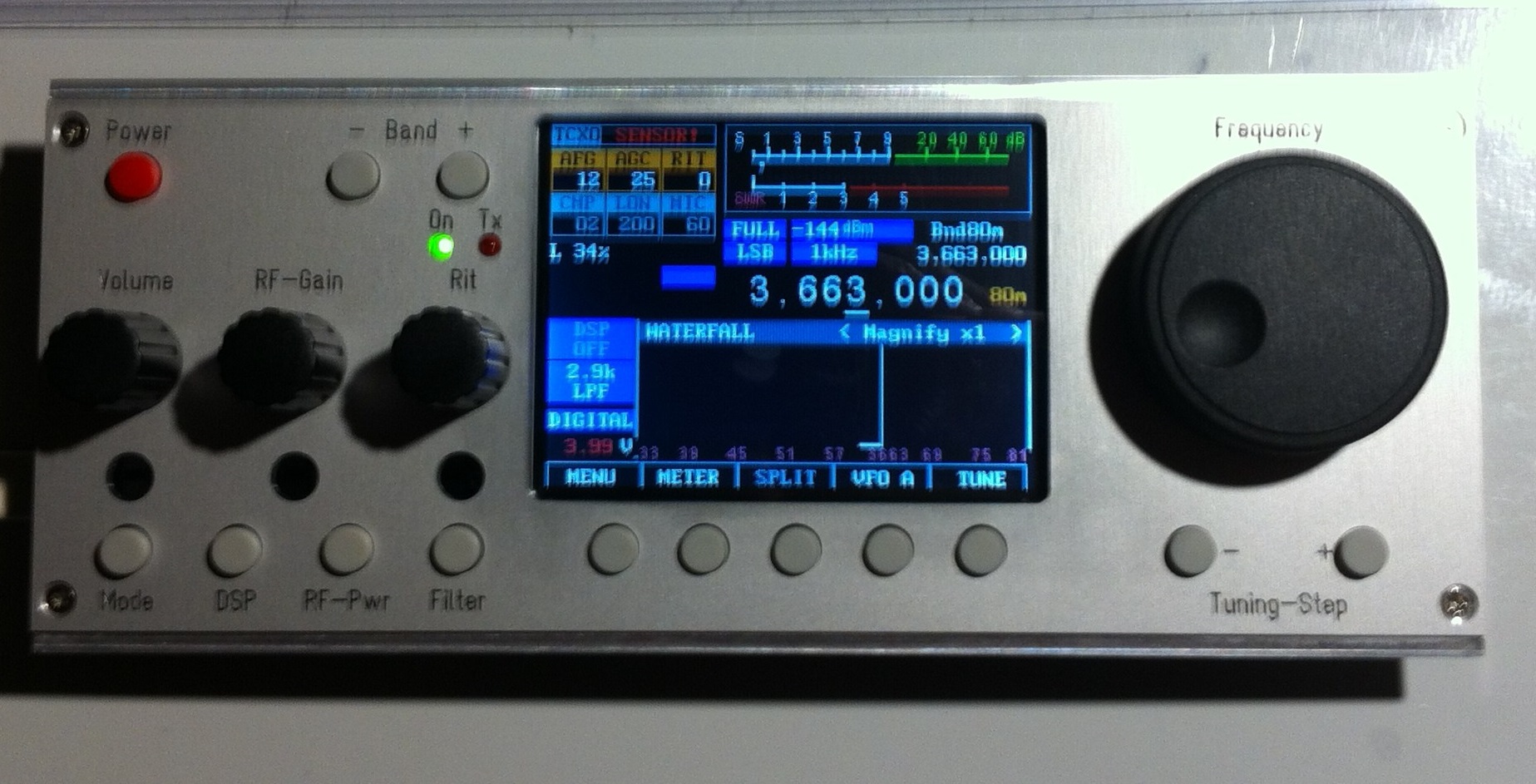

Aber auch für einen Standard-mcHF gibt es eine Lösung. Ich habe seinerzeit eine 2,8" Frontplatte aus der Sammelbestellung mit der Feile bearbeitet, so dass die 3,2" Displayerweiterung von Andreas passt. So etwas kann meine Quelle ebenfalls auf Zuruf anfertigen zu den gleichen Bedingungen wie im vorherigen Posting. Die Lage des Displayausschnittes und der Knöpfe ist ja vorgegeben, aber bei den Aussenmaßen der Frontplatte sind die auch sehr flexibel. Eine Skizze mit dem gewünschten Format der endgüligen Front reicht.
|
73, Harri
|
|
|
DG8YGW
positron
schon länger dabei
Offline
Posts: 93
|
|
Re:Vorlage Schaeffer AG Frontplatten Designer
« Reply #9 on: 02. September 2017, 13:21:17 »
|
|
Hallo,
damit nicht wieder voreilig etwas konstruiert wird, was dann nicht passt.
die UHSDR_OVI40_UI_V1.7 hat den nach rechts versetzten Frequenz-Drehencoder, und das bleibt auch so.
sonnige Urlaubsgrüße
Ralf
|
Ralf, DG8YGW
JO31LM DOK L03
|
|
|
DF5LI
alter Hase
Offline
Posts: 371
Ich liebe meinen SParrow !
|
|
Re:Vorlage Schaeffer AG Frontplatten Designer
« Reply #10 on: 02. September 2017, 14:40:36 »
|
|
Hallo Ralf, bleiben denn die beiden Step+ und Step- Knöpfe an der alten Stelle oder werden die bei der V1.7 auch etwas versetzt? Ich kann das schlecht erkennen auf dem Entwurf.
Trübe Grüße aus Holstein !
|
|
Logged
|
73, Harri
|
|
|
DG8YGW
positron
schon länger dabei
Offline
Posts: 93
|
|
Re:Vorlage Schaeffer AG Frontplatten Designer
« Reply #11 on: 03. September 2017, 07:33:49 »
|
|
Hallo Harri,
Step- ist ebenfalls versetzt, damit die Symmetrie gewahrt bleibt
Das ist eigentlich gut zu erkennen, da die LCD Leiterplatte unten rechts unmodifiziert bleiben kann.
Es gilt: Abwarten bis auf den offizellen Projektseiten entsprechende Zeichnungen mit Abmessungen
verfügbar sind.
73 Ralf
|
|
Logged
|
Ralf, DG8YGW
JO31LM DOK L03
|
|
|
