Re:Aufbaubericht OVI40-UI Platine Version 1.8
« Reply #75 on: 15. January 2018, 11:30:40 »
|
|

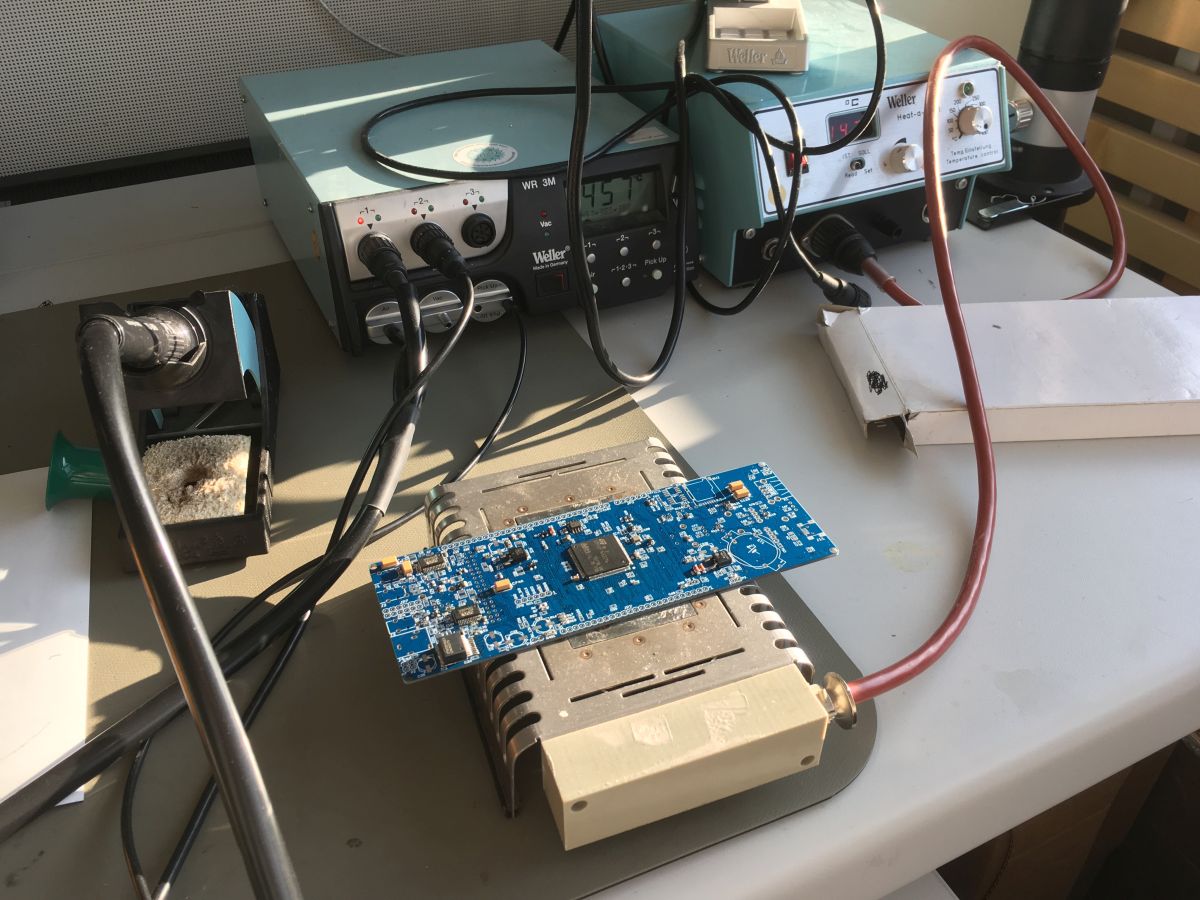

So, Operation STM drehen erfolgreich gelöst. Heizplatte, Heißluft und Vakuumpinzette ist schon was tolles.. Mit etwas Paste in den Ofen, da ich Angst hatte, dass beim Handlöten das ein oder andere Pad dran glauben müsste. Hat gut geklappt, die paar Kurzschlüsse ließen sich wunderbar mit Litze entfernen. Und ja, die Flussmittelreste kommen noch runter.
Bilder von der Operation gibts hier: https://imgur.com/a/xyZk0
|
|
|
|
dg0nf
OM_nicht_I40 noch länger dabei
![*](YaBBImages/star.gif) ![*](YaBBImages/star.gif) ![*](YaBBImages/star.gif)
Offline
Posts: 133
![](YaBBImages/avatars/blank.gif)
OV V30 - Wolgast/Insel Usedom
|
![](YaBBImages/xx.gif) |
Re:Aufbaubericht OVI40-UI Platine Version 1.8
« Reply #76 on: 16. January 2018, 09:52:50 »
|
|
Moin Allerseits! Seit heute funktioniert mein OVI40-UI-Board auch komplett. Ich hatte beim Zusammenbau des Displays den FPC-Steckverbinder gekillt (eine Seite von der grauen Verschlussschiene abgebrochen, weil die sich irgendwie verkantet hatte), damit kontaktierte der Steckverbinder das Display nicht mehr richtig und es blieb dunkel. Ich hab dann im Lager nachgesehen, hatte zwei verschiedene Sorten 40pol FPC-Verbinder mit 0.5mm Pinabstand da. Also, alten Steckverbinder runter, neuen Steckverbinder drauf und erst dann festgestellt, dass der von unten kontaktiert und nicht von oben, wie der, der original drauf war.. Die zweite Version im Lager kontaktiert genau so. Andreas war so freundlich und hat mir auf die Schnelle einen neuen FPC-Verbinder geschickt, den ich heute eingelötet habe. Firmware hatte ich letzte Woche schon aufgespielt und so musste ich heute nur noch den Test mit Display durchführen, was dann auch sofort funktionierte ![](YaBBImages/smiley.gif) Test mit RF-Platine steht noch aus, die ist im Moment noch am mcHF und der liegt zu Hause. Gruß, Helge
|
|
Logged
|
|
|
|
db9mat
noch länger dabei
![*](YaBBImages/star.gif) ![*](YaBBImages/star.gif) ![*](YaBBImages/star.gif)
Offline
Posts: 104
![](YaBBImages/avatars/blank.gif)
Ich liebe dieses Forum!
|
![](YaBBImages/xx.gif) |
Re:Aufbaubericht OVI40-UI Platine Version 1.8
« Reply #77 on: 16. January 2018, 19:26:17 »
|
|
Soo, meine UI Platine tut auch seit heute. Eigentlich alles ganz straight forward.
Wie ist eigentlich der Plan für die Befestigung der LCD-Platine? Die Löcher sind ja verdeckt und nur an dem 2x20Pinner wackelt es ganz schön..
|
|
Logged
|
|
|
|
|
db9mat
noch länger dabei
![*](YaBBImages/star.gif) ![*](YaBBImages/star.gif) ![*](YaBBImages/star.gif)
Offline
Posts: 104
![](YaBBImages/avatars/blank.gif)
Ich liebe dieses Forum!
|
![](YaBBImages/xx.gif) |
Re:Aufbaubericht OVI40-UI Platine Version 1.8
« Reply #79 on: 16. January 2018, 19:55:39 »
|
|
Au ja, die Idee gefällt mir )
|
|
Logged
|
|
|
|
DF9EH
alter Hase
![*](YaBBImages/star.gif) ![*](YaBBImages/star.gif) ![*](YaBBImages/star.gif) ![*](YaBBImages/star.gif)
Offline
Posts: 284
![](YaBBImages/avatars/blank.gif)
|
![](YaBBImages/xx.gif) |
Re:Aufbaubericht OVI40-UI Platine Version 1.8
« Reply #80 on: 16. January 2018, 21:24:54 »
|
|
Ich habe auf die Schnelle zwei Plastik Abstandshalter von 5mm Höhe mit doppelseitigem Klebeband auf die Platine gepappt ....
|
|
Logged
|
73 de Klaus
|
|
|
DF9EH
alter Hase
![*](YaBBImages/star.gif) ![*](YaBBImages/star.gif) ![*](YaBBImages/star.gif) ![*](YaBBImages/star.gif)
Offline
Posts: 284
![](YaBBImages/avatars/blank.gif)
|
![](YaBBImages/xx.gif) |
Re:Aufbaubericht OVI40-UI Platine Version 1.8
« Reply #81 on: 16. January 2018, 21:33:51 »
|
|

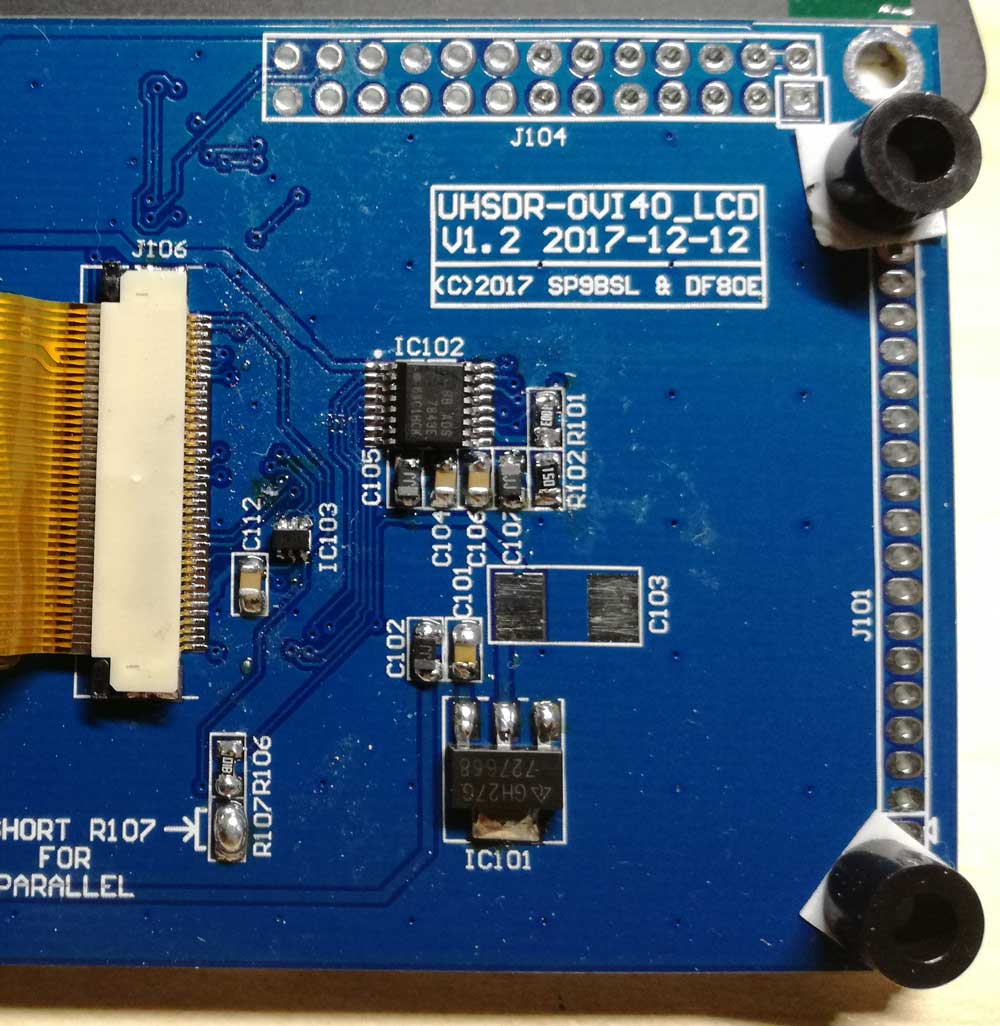

Hier ist noch ein Bild von dem Teil:
|
73 de Klaus
|
|
|
SP9BSL
positron alter Hase
![*](YaBBImages/star.gif) ![*](YaBBImages/star.gif) ![*](YaBBImages/star.gif) ![*](YaBBImages/star.gif)
Offline
Posts: 443
![](YaBBImages/avatars/blank.gif)
|
![](YaBBImages/xx.gif) |
Re:Aufbaubericht OVI40-UI Platine Version 1.8
« Reply #82 on: 17. January 2018, 06:56:18 »
|
|
Hi, I have other options which are already available (lcd board was designed to this): 1. Use a plastic hex shape spacer with external/internal thread like this one: https://www.tme.eu/pl/details/tp-11/tuleje-dystansowe-plastikowe/fixfasten/ by putting the externally threaded part of it into available 3mm hole in lcd board, cut out the excess and simply glue it to the pcb. Yes- in the future revisions of UI we should have two 3mm holes to lcd screwing, but for now it will be sufficient to use just a dual side adhesive tape or foam to hold the spacer to the UI pcb.
2. Use a plastic hex shape spacer with both internal threads like this one: https://www.tme.eu/pl/details/hp-10/tuleje-dystansowe-plastikowe/fixfasten/ and screw it to lcd with PEM FH flat bolt like this (more "advanced")
|
pem.jpg « Last Edit: 17. January 2018, 08:01:25 by SP9BSL » |
Logged
|
73 Slawek
|
|
|
|
SP9BSL
positron alter Hase
![*](YaBBImages/star.gif) ![*](YaBBImages/star.gif) ![*](YaBBImages/star.gif) ![*](YaBBImages/star.gif)
Offline
Posts: 443
![](YaBBImages/avatars/blank.gif)
|
![](YaBBImages/xx.gif) |
Re:Aufbaubericht OVI40-UI Platine Version 1.8
« Reply #84 on: 17. January 2018, 07:55:28 »
|
|

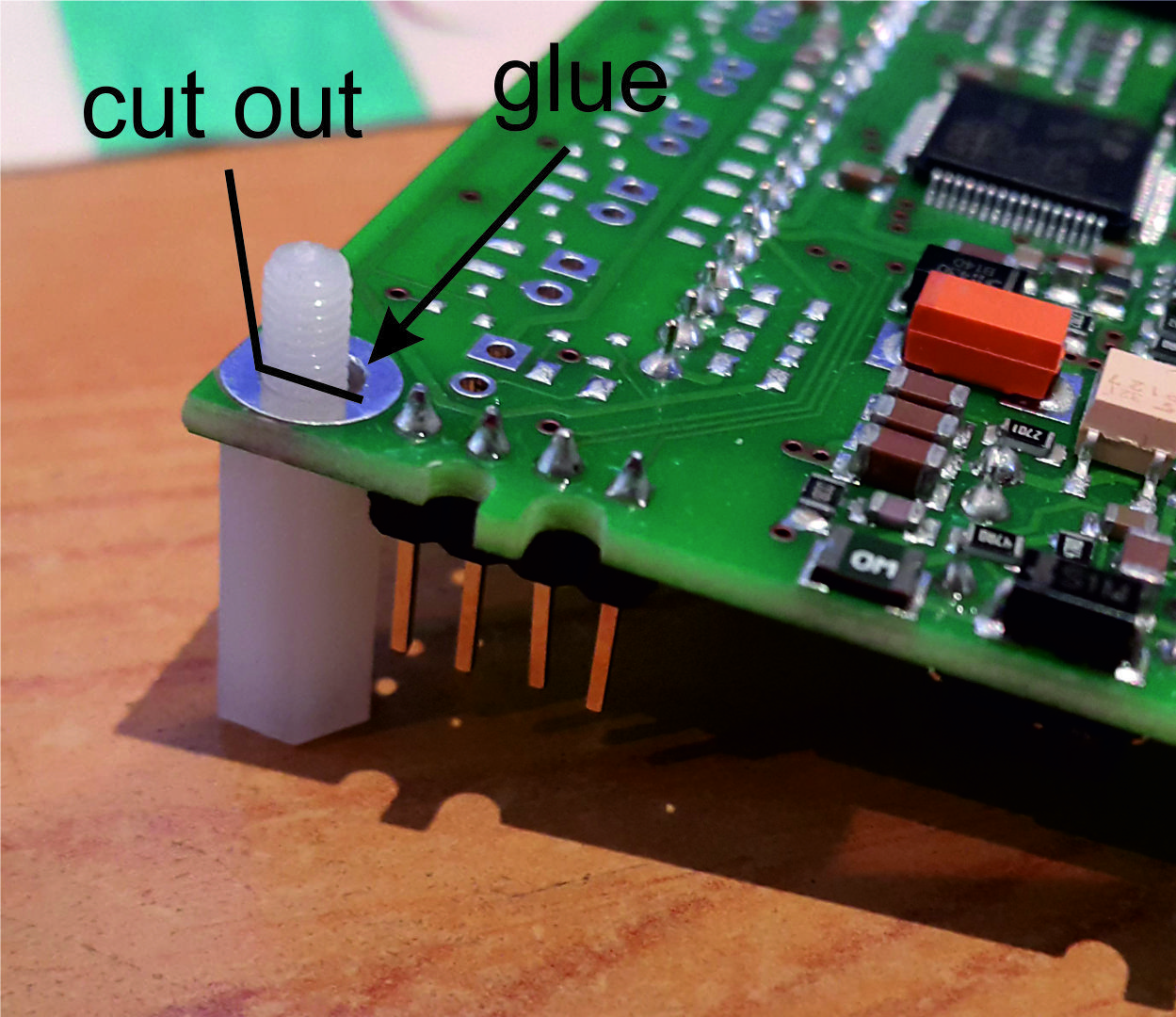

one picture is more valuable than thousand of words... Just a random board to show the idea, plastic spacer glued:
|
73 Slawek
|
|
|
SP9BSL
positron alter Hase
![*](YaBBImages/star.gif) ![*](YaBBImages/star.gif) ![*](YaBBImages/star.gif) ![*](YaBBImages/star.gif)
Offline
Posts: 443
![](YaBBImages/avatars/blank.gif)
|
![](YaBBImages/xx.gif) |
Re:Aufbaubericht OVI40-UI Platine Version 1.8
« Reply #85 on: 17. January 2018, 07:57:14 »
|
|

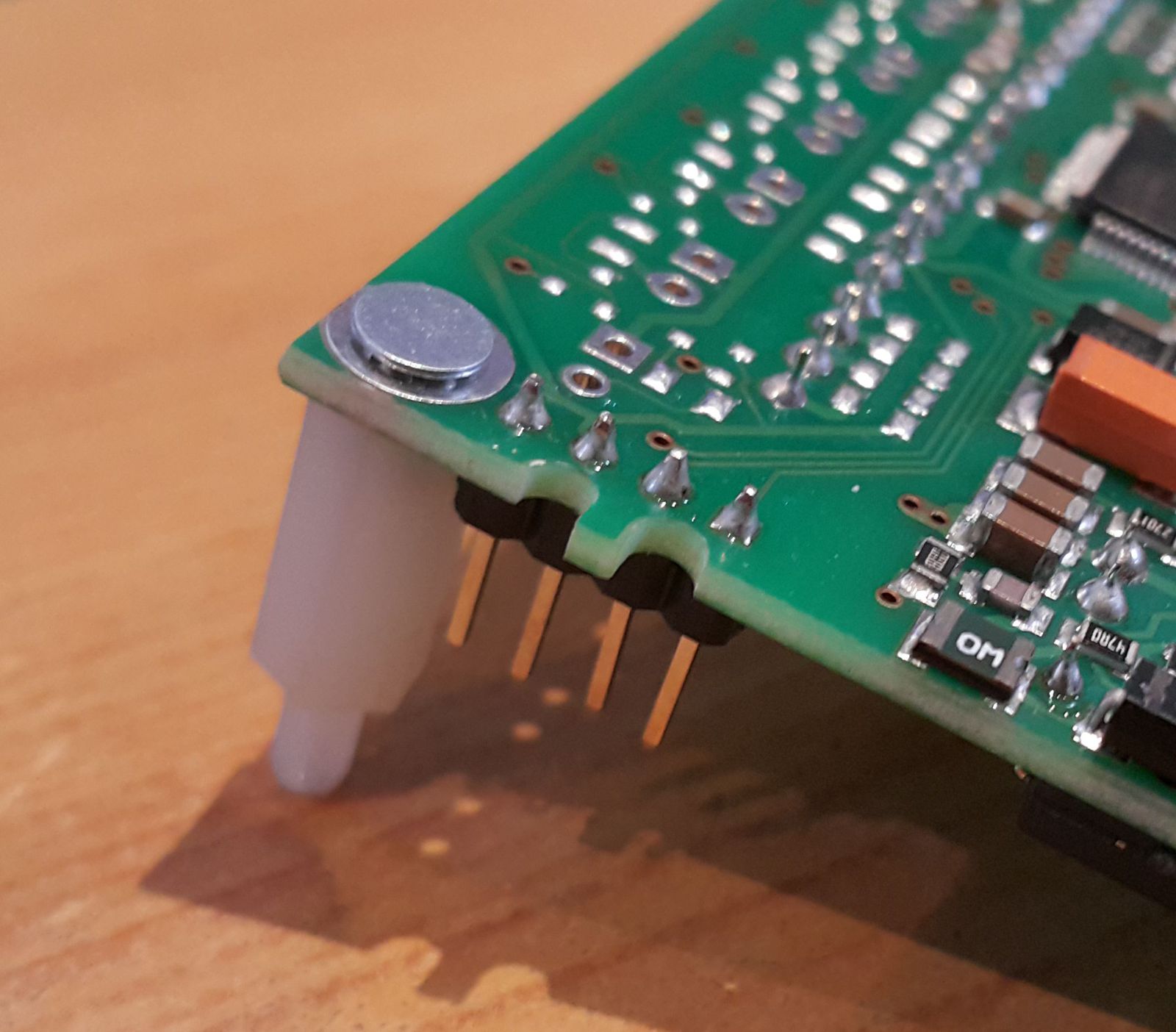

plastic spacer with PEM FH (sorry should be both internaly threaded spacer but I had only externally/internally one on the desk...)
|
73 Slawek
|
|
|
peter_77
Urgestein
![*](YaBBImages/star.gif) ![*](YaBBImages/star.gif) ![*](YaBBImages/star.gif) ![*](YaBBImages/star.gif) ![*](YaBBImages/star.gif)
Offline
Posts: 735
![](YaBBImages/avatars/brad_pitt.jpg)
THE mcHF and UHSDR forum !
|
![](YaBBImages/xx.gif) |
Re:Aufbaubericht OVI40-UI Platine Version 1.8
« Reply #86 on: 17. January 2018, 08:47:57 »
|
|
I just used a small piece of this 5mm white foam plastic which is mostly used in packaging. With a little bit standard glue under the left end opposite of the connector pins and thats it. It has the advantage over spacers and hard plastic and also old capacitors that its a bit flexible. Later if you put all into a case it gently presses the display against the cutout window for a perfect finish.
|
|
Logged
|
|
|
|
SP9BSL
positron alter Hase
![*](YaBBImages/star.gif) ![*](YaBBImages/star.gif) ![*](YaBBImages/star.gif) ![*](YaBBImages/star.gif)
Offline
Posts: 443
![](YaBBImages/avatars/blank.gif)
|
![](YaBBImages/xx.gif) |
Re:Aufbaubericht OVI40-UI Platine Version 1.8
« Reply #87 on: 17. January 2018, 09:20:16 »
|
|
Hi Peter, Yes the foam is a must somewhere between the lcd module and UI board. I use 1mm double adhesive foam between lcd and our lcd pcb. It is flexible enough to make the front metal case perfect fit to lcd. I think we should prepare a pdf with assembly instructions for the lcd, for everyone that just buys the lcd pcb alone.
|
|
Logged
|
73 Slawek
|
|
|
Michael_K
Urgestein
![*](YaBBImages/star.gif) ![*](YaBBImages/star.gif) ![*](YaBBImages/star.gif) ![*](YaBBImages/star.gif) ![*](YaBBImages/star.gif)
Offline
Posts: 638
![](YaBBImages/avatars/blank.gif)
Ich liebe dieses Forum!
|
![](YaBBImages/xx.gif) |
Re:Aufbaubericht OVI40-UI Platine Version 1.8
« Reply #88 on: 17. January 2018, 10:40:32 »
|
|
ich habe aus einer 2-reihigen Buchsenleiste (wie die 34-polige) die Kontakte herausgezogen , unten und oben einen Streifen doppelseitiges Klebeband drauf; hält stabil und läßt sich bei Bedarf auch wieder lösen Michael_K
|
|
